Аналого-числовий перетворювач

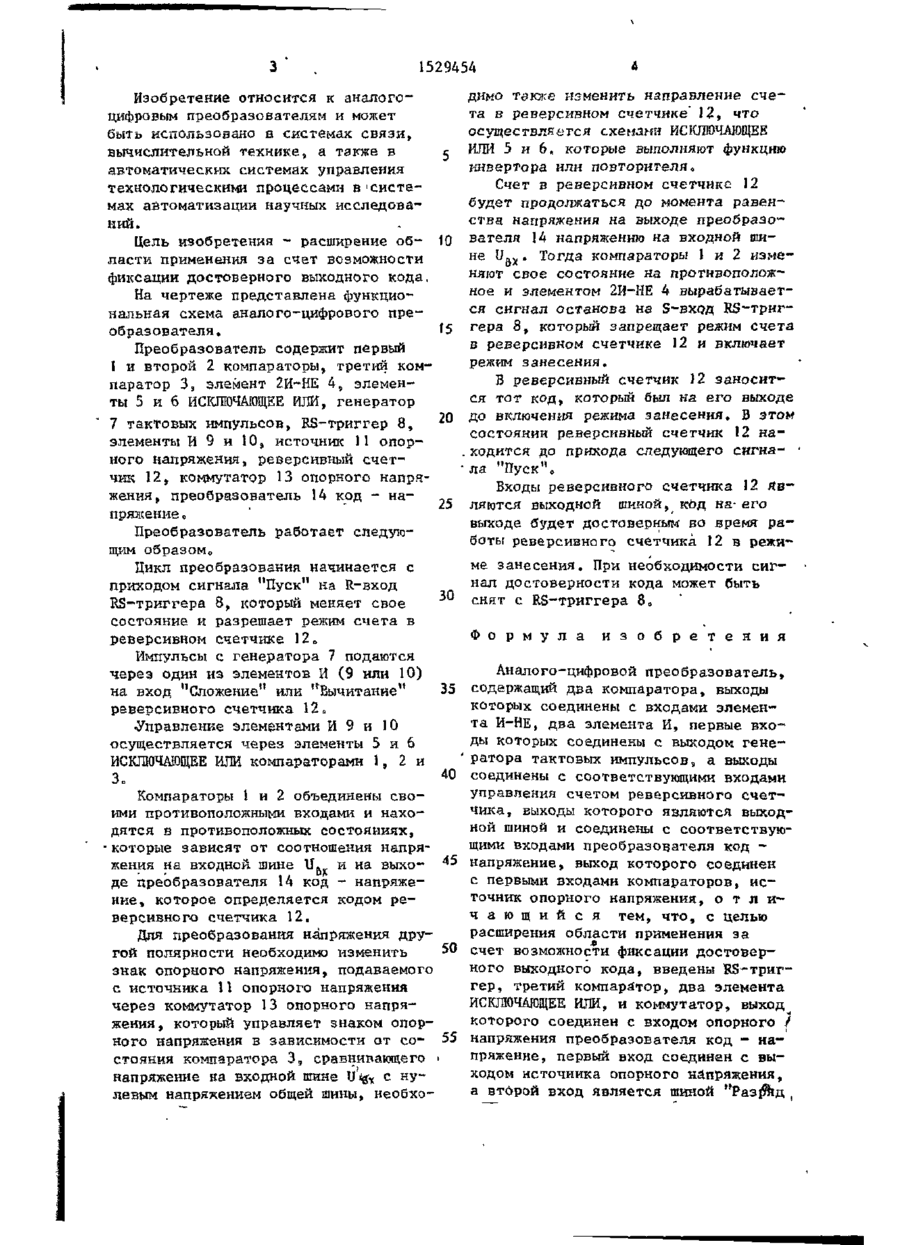

Изобретение относится к аналого-цифровым преобразователям и может быть использовано в системах связи, вычислительной технике, автоматических системах управления и контроля. Расширение области использования за счет возможности автоматизированного контроля выходного кода дости гается путем введения в устройство, содержащее два компаратора 1 и 2, элемент 2И-НЕ 4, два элемента И 9 и 10, реверсивный счетчик I2, преобразователь код-напряжение 14, RS-триггера 8, двух элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 5 и 6, третьего компаратора 3, источника 1I опорного напряжения и коммутатора 13. Управление процессом преобразования достигается за счет того, что когда напряжение на выходе преобразователя код - напряжение 14 будет равно напряжению на входной шине U g J ( , тогда компараторы 1 и 2 изменяют свое состояние на противоположное и элемент 2И-НЕ 4 вырабатывает сигнал останова на вход S RSтриггера 8, который запрещает режим счета в реверсивном счетчике 12, и включает режим занесения, а сигнал "Пуск" подается на R-вход триггера 8, і и л > ; Выходной код'1 СО 1529454 димо тзкже изменить направление счета в реверсивном счетчике' 12, что осуществляется схемами ИСКЛЮЧАЮЩЕЕ ИЛИ 5 и 6, которые выполняют функцию инвертора или повторителя0 Счет в реверсивном счетчике 12 будет продолжаться до момента равенства напряжения на выходе преобразователя 14 напряжению на входной шине U f l X . Тогда компараторы 1 и 2 изменяют свое состояние на противоположное и элементом 2И-НЕ 4 вырабатывается сигнал останова на S - B X Q A RS-тригrepa 8, который запрещает режим счета в реверсивном счетчике 12 и включает режим занесения. В реверсивный счетчик 12 заносится тот код, который был на его выходе до включения режима занесення. В этом состоянии реверсивный счетчик 12 на, ходится до прихода следующего сигна• ла "Пуск", Входы реверсивного счетчика 12 Являются выходной шнной, код на- его выходе будет достоверным во время работы реверсивного счетчика 12 в режиме занесения. При необходимости сигнал достоверности кода может быть 30 снят с RS-триггера 8 0 Изобретение относится к аналогоцифровым преобразователям и может быть использовано в системах связи, с вычислительной технике, а также в автоматических системах управления технологическими процессами в'системах автоматизации научных исследований. Цель изобретения - расширение об- tO ласти применения за счет возможности фиксации достоверного выходного кода, На чертеже представлена функциональная схема аналого-цифрового преf5 образователя. Преобразователь содержит первый I и второй 2 компараторы, третий компаратор 3, элемент 2И-НЕ 4 S элементы 5 и 6 ИСКЛЮЧАЮЩЕЕ ИЛИ, генератор 20 7 тактовых импульсов, RS-триггер 8, элементы И 9 и 10, источник 11 опорного напряжения» реверсивный счетчик 12, коммутатор 13 опорного напряжения, преобразователь Ї4 код - на25 пряжение О Преобразователь работает следующим образомо Цикл преобразования начинается с приходом сигнала "Пуск" на R-вход RS-триггера 8, который меняет свое состояние и разрешает режим счета в реверсивном счетчике 12о Импульсы с генератора 7 подаются через один из элементов И (9 или 10) 35 на вход "Сложение" или "Вычитание" реверсивного счетчика 12 а •Управление элементами И 9 и 10 осуществляется через элементы 5 и 6 ИСКЛЮЧАЮЩЕЕ ИЛИ компараторами 1, 2 и 40 3„ Компараторы 1 и 2 объединены своими противоположными входами и находятся в противоположных состояниях, •которые зависят от соотношения напряжения на входной шине U & и на выхо- 45 де преобразователя 14 код - напряжение, которое определяется кодом реверсивного счетчика 12. Для преобразования напряжения дру50 гой полярности необходимо изменить знак опорного напряжения, подаваемого с источника 11 опорного напряжения через коммутатор 13 опорного напряжения, который управляет знаком опорного напряжения в зависимости от со 55 стояния компаратора З э сравнивающего напряжение на входной шине Xjtgf с нулевым напряжением общей шины, необхо Ф о р м у л а и з о б р е т е н и я Аналого-цифровой преобразователь, содержащий два компаратора, выходы которых соединены с входами элемента И-НЕ, два элемента И, первые входы которых соединены с выходом генератора тактовых импульсов, а выходы соединены с соответствующими входами управления счетом реверсивного счетчика, Е Ы Х О Д Ы которого являются выходной шиной и соединены с соответствующими входами преобразователя код напряжение, выход которого соединен с первыми входами компараторов, источник опорного напряжения, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения за счет возможности фиксации достоверного выходного кода, введены RS^-триггер, третий компаратор, два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, и коммутатор, выход которого соединен с входом опорного / напряжения преобразователя код - напряжение, первый вход соединен с выходом источника опорного напряжения, а второй вход является шиной "Разряд 6 5 1529454 знака", объединен с первыми входами ляется шиной "Пуск", а выход соедипервого и второго элементов ИСКЛЮнен с входом управления режимом реЧАЮЩЕЕ ИЛИ и соединен с выходом треверсивного счетчика, входы занесения тьего компаратора, первый вход котокоторого соединены с соответствующирого является шиной нулевого потенми выходами реверсивного счетчика, циала, а второй вход объединен с втовторые входы элементов И соединены с рыми входами первого и второго комвыходами соответствующих элементов параторов и является входной шиной, * ИСКЛЮЧАЮЩЕЕ ИЛИ, вторые входы котовыход элемента И-НЕ соединен с S-вхо-^Q р ы х соединены' с выходами соответстдом RS-триггера, R-вход которого яввующих компараторов. Редактор А.Маковская Составитель И о Романова Техред М.Дидых Корректор М.Васильева Заказ 7760/56 Тираж 884 Подписное БНИИЛК Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
