Спосіб фотофіксації об’єктів медико-криміналістичних досліджень

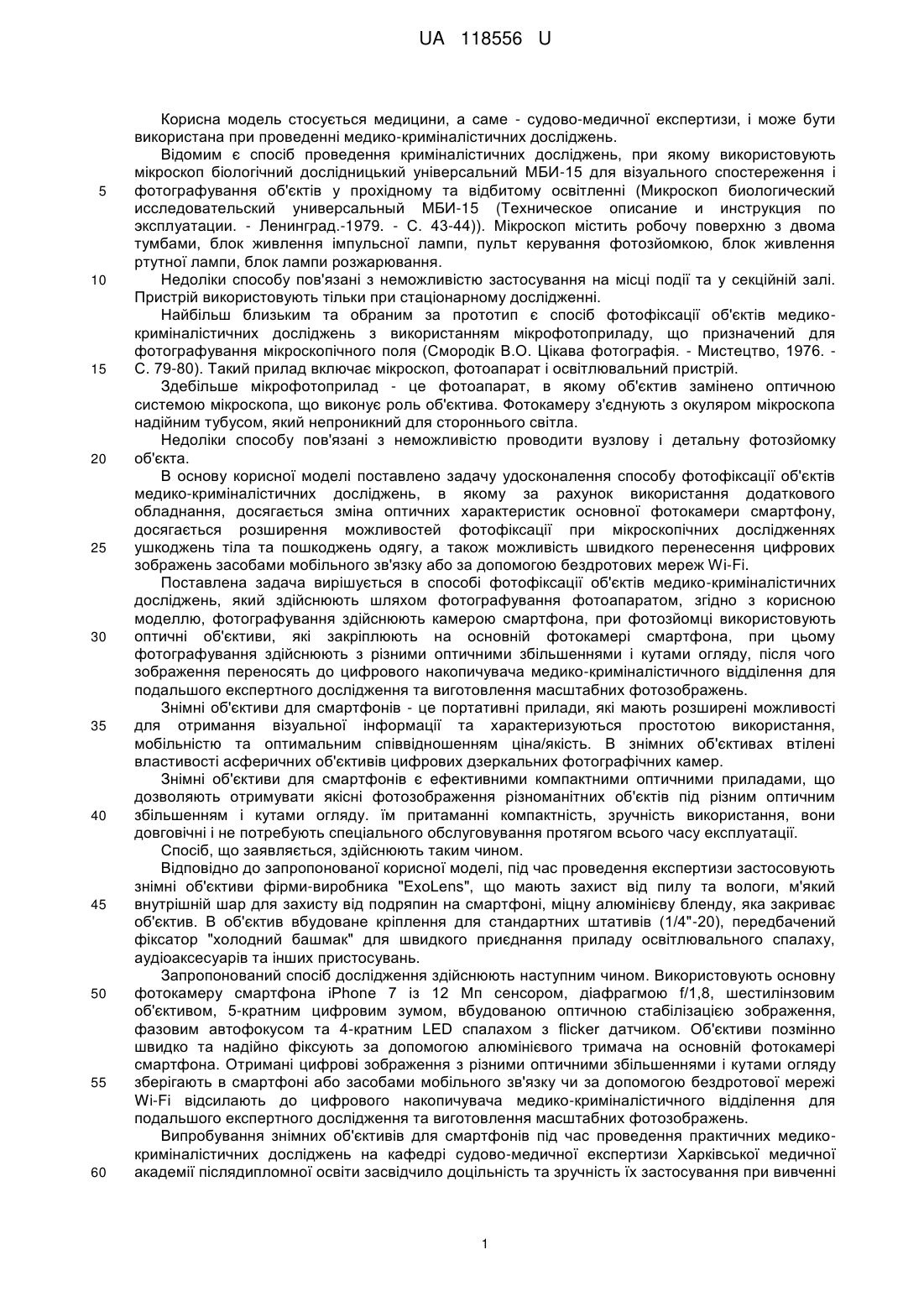

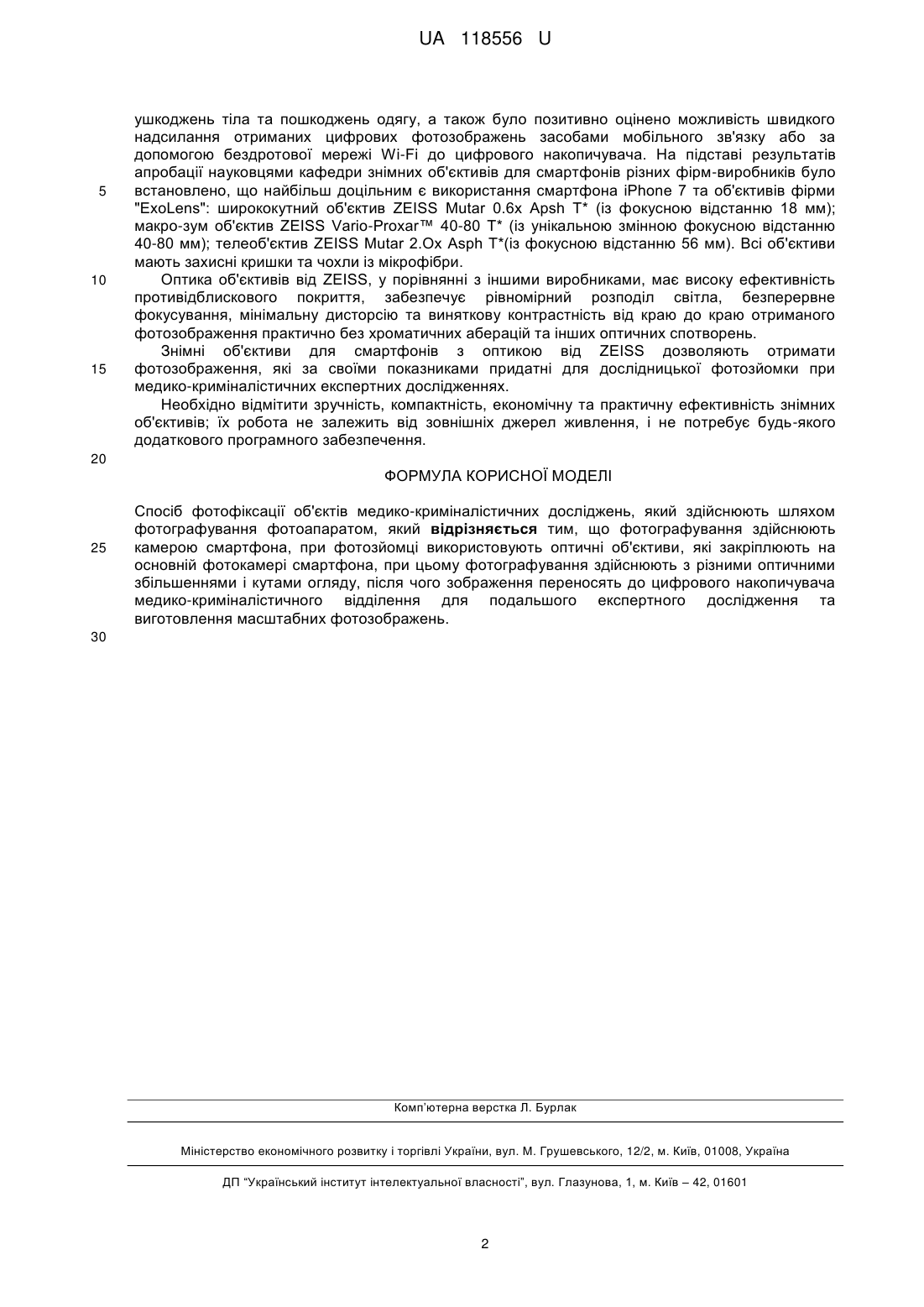

Реферат: Спосіб фотофіксації об'єктів медико-криміналістичних досліджень здійснюють шляхом фотографування фотоапаратом. При цьому, фотографування здійснюють камерою смартфона, при фотозйомці використовують оптичні об'єктиви, які закріплюють на основній фотокамері смартфона, при цьому фотографування здійснюють з різними оптичними збільшеннями і кутами огляду, після чого зображення переносять до цифрового накопичувача медикокриміналістичного відділення для подальшого експертного дослідження та виготовлення масштабних фотозображень. UA 118556 U (54) СПОСІБ ФОТОФІКСАЦІЇ ОБ'ЄКТІВ МЕДИКО-КРИМІНАЛІСТИЧНИХ ДОСЛІДЖЕНЬ UA 118556 U UA 118556 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується медицини, а саме - судово-медичної експертизи, і може бути використана при проведенні медико-криміналістичних досліджень. Відомим є спосіб проведення криміналістичних досліджень, при якому використовують мікроскоп біологічний дослідницький універсальний МБИ-15 для візуального спостереження і фотографування об'єктів у прохідному та відбитому освітленні (Микроскоп биологический исследовательский универсальный МБИ-15 (Техническое описание и инструкция по эксплуатации. - Ленинград.-1979. - С. 43-44)). Мікроскоп містить робочу поверхню з двома тумбами, блок живлення імпульсної лампи, пульт керування фотозйомкою, блок живлення ртутної лампи, блок лампи розжарювання. Недоліки способу пов'язані з неможливістю застосування на місці події та у секційній залі. Пристрій використовують тільки при стаціонарному дослідженні. Найбільш близьким та обраним за прототип є спосіб фотофіксації об'єктів медикокриміналістичних досліджень з використанням мікрофотоприладу, що призначений для фотографування мікроскопічного поля (Смородік В.О. Цікава фотографія. - Мистецтво, 1976. С. 79-80). Такий прилад включає мікроскоп, фотоапарат і освітлювальний пристрій. Здебільше мікрофотоприлад - це фотоапарат, в якому об'єктив замінено оптичною системою мікроскопа, що виконує роль об'єктива. Фотокамеру з'єднують з окуляром мікроскопа надійним тубусом, який непроникний для стороннього світла. Недоліки способу пов'язані з неможливістю проводити вузлову і детальну фотозйомку об'єкта. В основу корисної моделі поставлено задачу удосконалення способу фотофіксації об'єктів медико-криміналістичних досліджень, в якому за рахунок використання додаткового обладнання, досягається зміна оптичних характеристик основної фотокамери смартфону, досягається розширення можливостей фотофіксації при мікроскопічних дослідженнях ушкоджень тіла та пошкоджень одягу, а також можливість швидкого перенесення цифрових зображень засобами мобільного зв'язку або за допомогою бездротових мереж Wi-Fi. Поставлена задача вирішується в способі фотофіксації об'єктів медико-криміналістичних досліджень, який здійснюють шляхом фотографування фотоапаратом, згідно з корисною моделлю, фотографування здійснюють камерою смартфона, при фотозйомці використовують оптичні об'єктиви, які закріплюють на основній фотокамері смартфона, при цьому фотографування здійснюють з різними оптичними збільшеннями і кутами огляду, після чого зображення переносять до цифрового накопичувача медико-криміналістичного відділення для подальшого експертного дослідження та виготовлення масштабних фотозображень. Знімні об'єктиви для смартфонів - це портативні прилади, які мають розширені можливості для отримання візуальної інформації та характеризуються простотою використання, мобільністю та оптимальним співвідношенням ціна/якість. В знімних об'єктивах втілені властивості асферичних об'єктивів цифрових дзеркальних фотографічних камер. Знімні об'єктиви для смартфонів є ефективними компактними оптичними приладами, що дозволяють отримувати якісні фотозображення різноманітних об'єктів під різним оптичним збільшенням і кутами огляду. їм притаманні компактність, зручність використання, вони довговічні і не потребують спеціального обслуговування протягом всього часу експлуатації. Спосіб, що заявляється, здійснюють таким чином. Відповідно до запропонованої корисної моделі, під час проведення експертизи застосовують знімні об'єктиви фірми-виробника "ExoLens", що мають захист від пилу та вологи, м'який внутрішній шар для захисту від подряпин на смартфоні, міцну алюмінієву бленду, яка закриває об'єктив. В об'єктив вбудоване кріплення для стандартних штативів (1/4"-20), передбачений фіксатор "холодний башмак" для швидкого приєднання приладу освітлювального спалаху, аудіоаксесуарів та інших пристосувань. Запропонований спосіб дослідження здійснюють наступним чином. Використовують основну фотокамеру смартфона iPhone 7 із 12 Мп сенсором, діафрагмою f/1,8, шестилінзовим об'єктивом, 5-кратним цифровим зумом, вбудованою оптичною стабілізацією зображення, фазовим автофокусом та 4-кратним LED спалахом з flicker датчиком. Об'єктиви позмінно швидко та надійно фіксують за допомогою алюмінієвого тримача на основній фотокамері смартфона. Отримані цифрові зображення з різними оптичними збільшеннями і кутами огляду зберігають в смартфоні або засобами мобільного зв'язку чи за допомогою бездротової мережі Wi-Fi відсилають до цифрового накопичувача медико-криміналістичного відділення для подальшого експертного дослідження та виготовлення масштабних фотозображень. Випробування знімних об'єктивів для смартфонів під час проведення практичних медикокриміналістичних досліджень на кафедрі судово-медичної експертизи Харківської медичної академії післядипломної освіти засвідчило доцільність та зручність їх застосування при вивченні 1 UA 118556 U 5 10 15 ушкоджень тіла та пошкоджень одягу, а також було позитивно оцінено можливість швидкого надсилання отриманих цифрових фотозображень засобами мобільного зв'язку або за допомогою бездротової мережі Wi-Fi до цифрового накопичувача. На підставі результатів апробації науковцями кафедри знімних об'єктивів для смартфонів різних фірм-виробників було встановлено, що найбільш доцільним є використання смартфона iPhone 7 та об'єктивів фірми "ExoLens": ширококутний об'єктив ZEISS Mutar 0.6х Apsh Т* (із фокусною відстанню 18 мм); макро-зум об'єктив ZEISS Vario-Proxar™ 40-80 T* (із унікальною змінною фокусною відстанню 40-80 мм); телеоб'єктив ZEISS Mutar 2.Ox Asph Т*(із фокусною відстанню 56 мм). Всі об'єктиви мають захисні кришки та чохли із мікрофібри. Оптика об'єктивів від ZEISS, у порівнянні з іншими виробниками, має високу ефективність противідблискового покриття, забезпечує рівномірний розподіл світла, безперервне фокусування, мінімальну дисторсію та виняткову контрастність від краю до краю отриманого фотозображення практично без хроматичних аберацій та інших оптичних спотворень. Знімні об'єктиви для смартфонів з оптикою від ZEISS дозволяють отримати фотозображення, які за своїми показниками придатні для дослідницької фотозйомки при медико-криміналістичних експертних дослідженнях. Необхідно відмітити зручність, компактність, економічну та практичну ефективність знімних об'єктивів; їх робота не залежить від зовнішніх джерел живлення, і не потребує будь-якого додаткового програмного забезпечення. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб фотофіксації об'єктів медико-криміналістичних досліджень, який здійснюють шляхом фотографування фотоапаратом, який відрізняється тим, що фотографування здійснюють камерою смартфона, при фотозйомці використовують оптичні об'єктиви, які закріплюють на основній фотокамері смартфона, при цьому фотографування здійснюють з різними оптичними збільшеннями і кутами огляду, після чого зображення переносять до цифрового накопичувача медико-криміналістичного відділення для подальшого експертного дослідження та виготовлення масштабних фотозображень. 30 Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
