Пристрій для кріплення натяжних стель

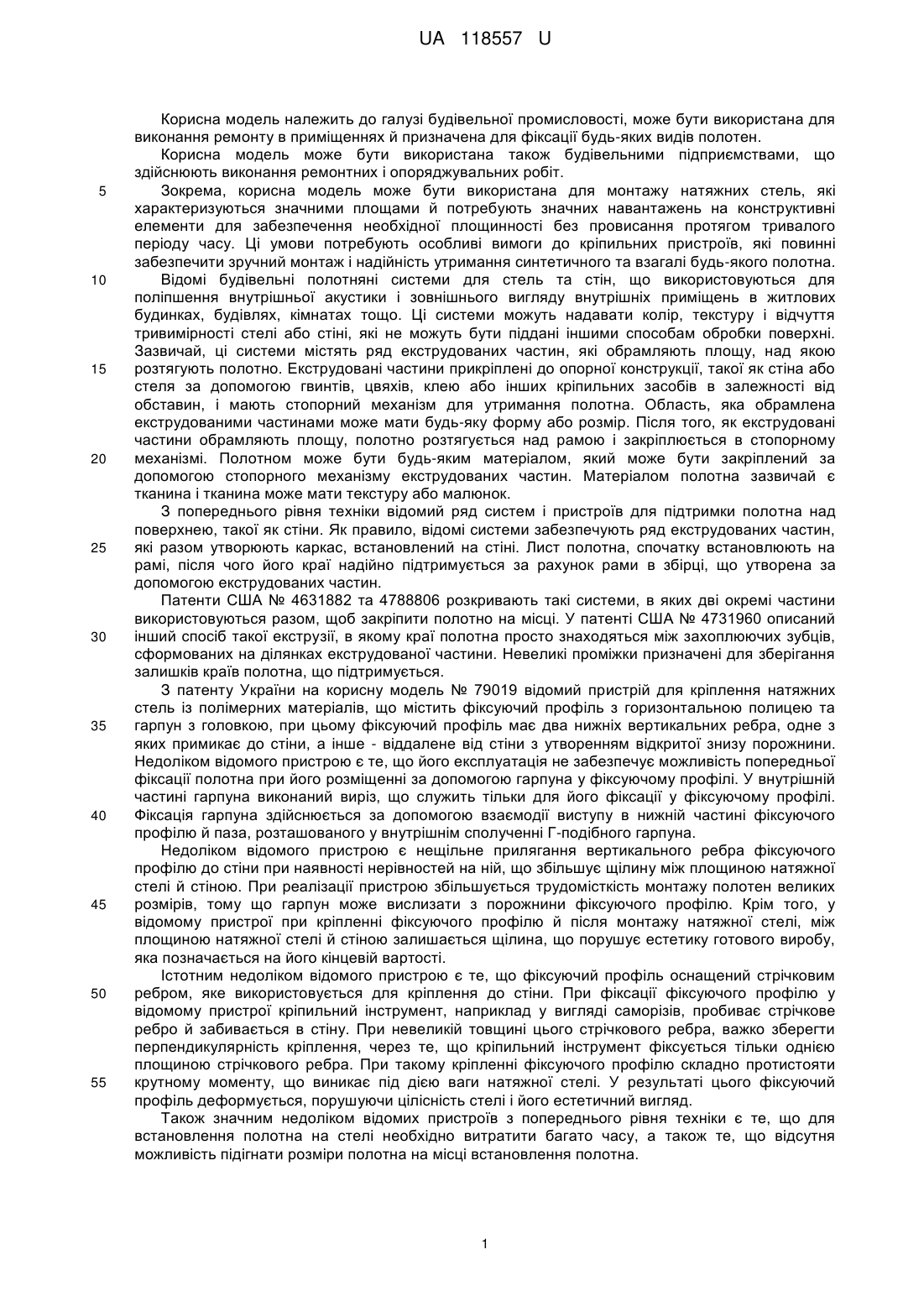

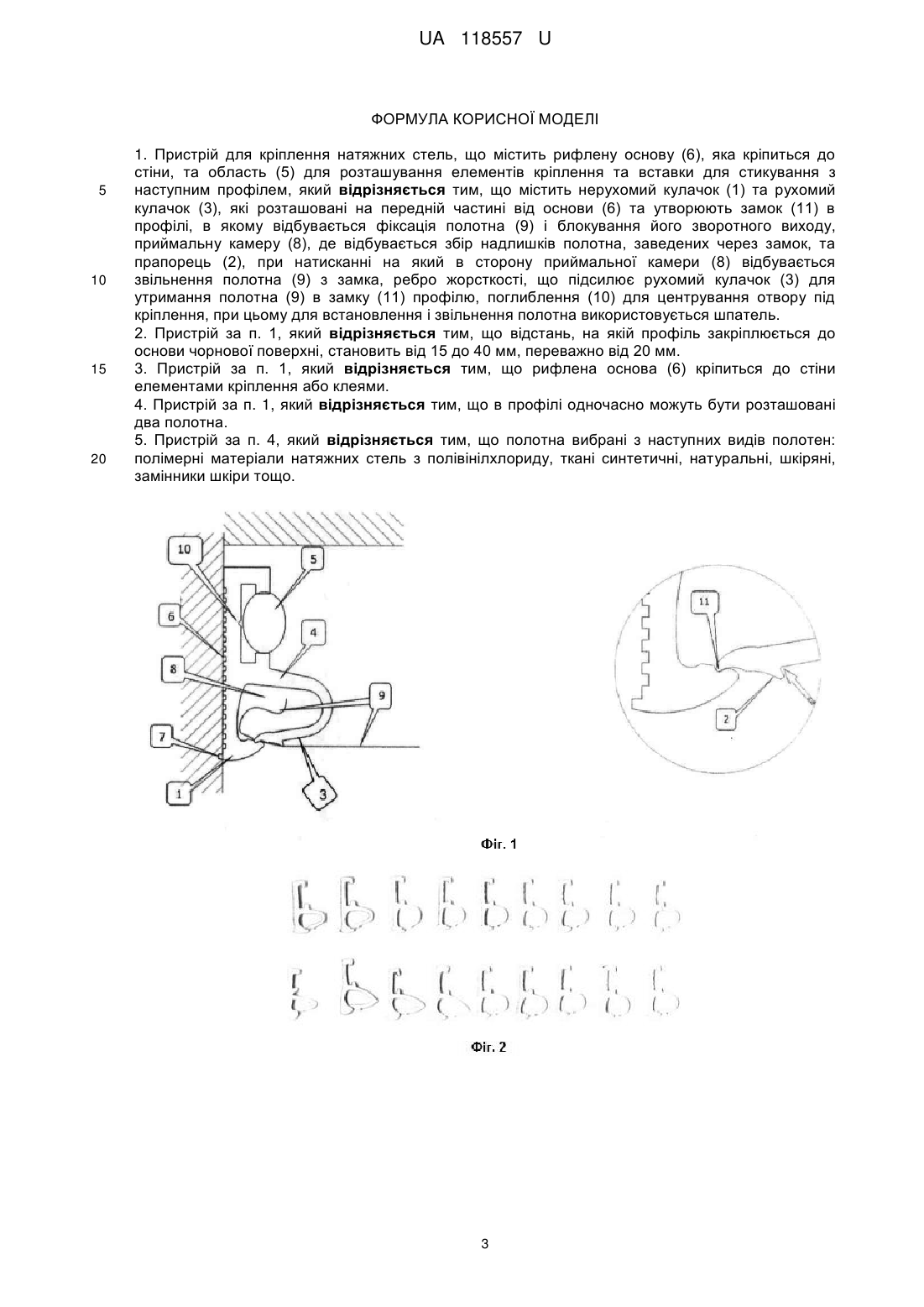

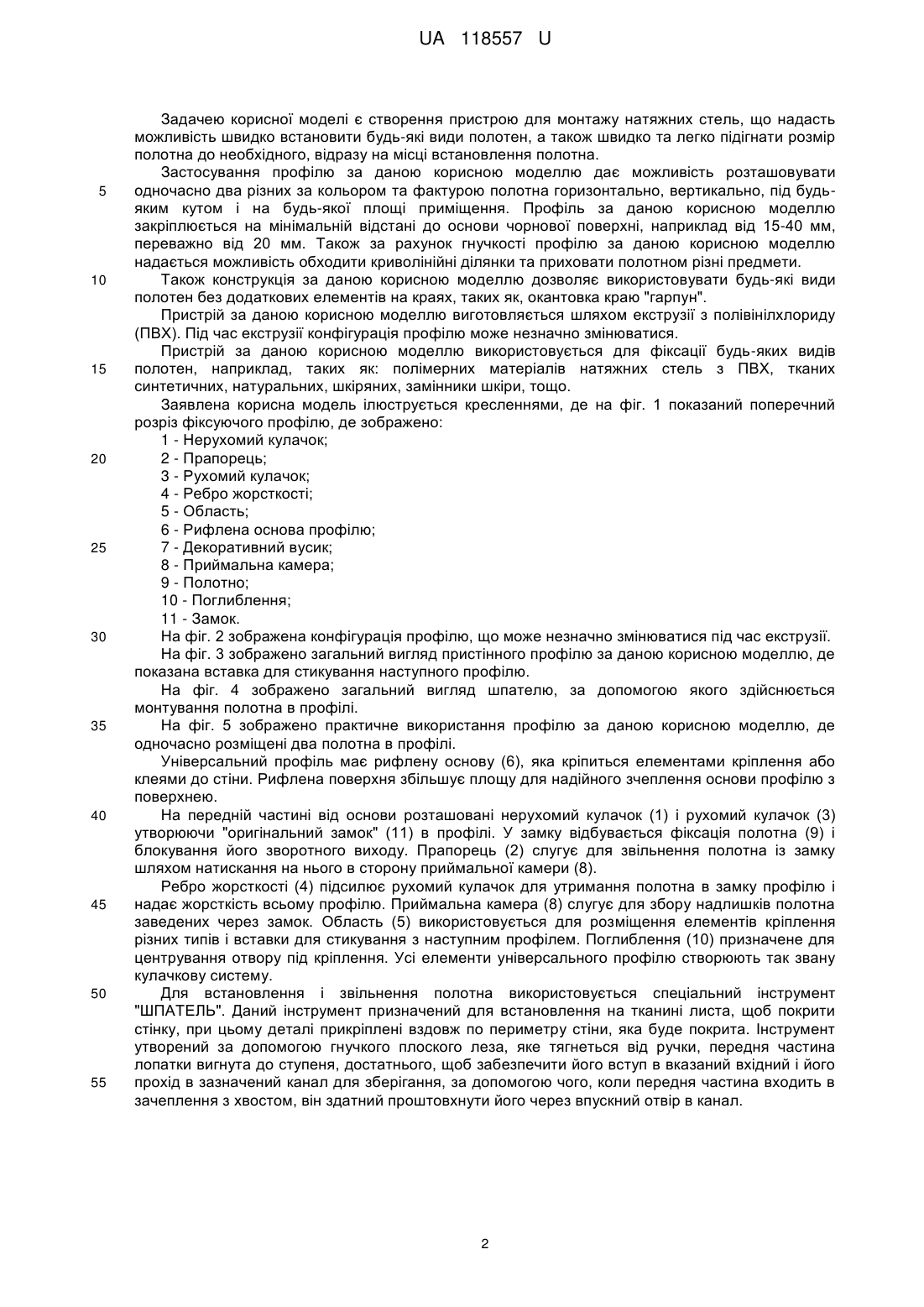

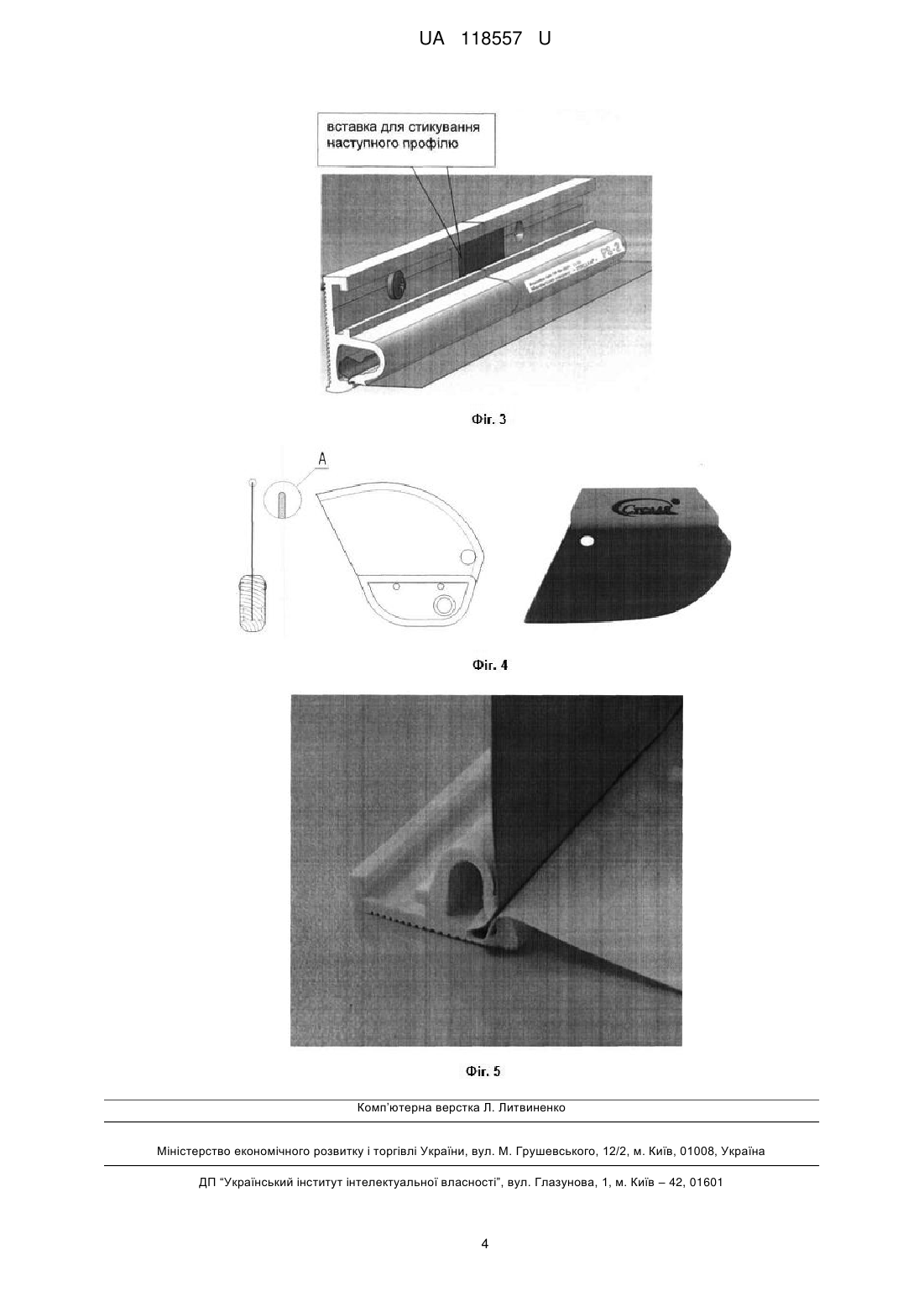

Реферат: Пристрій для кріплення натяжних стель містить рифлену основу, яка кріпиться до стіни, та область для розташування елементів кріплення та вставки для стикування з наступним профілем. Також пристрій містить нерухомий кулачок та рухомий кулачок, які розташовані на передній частині від основи та утворюють замок в профілі, в якому відбувається фіксація полотна і блокування його зворотного виходу, приймальну камеру, де відбувається збір надлишків полотна, заведених через замок, та прапорець, при натисканні на який в сторону приймальної камери відбувається звільнення полотна з замка, ребро жорсткості, що підсилює рухомий кулачок для утримання полотна в замку профілю, поглиблення для центрування отвору під кріплення. При цьому для встановлення і звільнення полотна використовується шпатель. UA 118557 U (12) UA 118557 U UA 118557 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівельної промисловості, може бути використана для виконання ремонту в приміщеннях й призначена для фіксації будь-яких видів полотен. Корисна модель може бути використана також будівельними підприємствами, що здійснюють виконання ремонтних і опоряджувальних робіт. Зокрема, корисна модель може бути використана для монтажу натяжних стель, які характеризуються значними площами й потребують значних навантажень на конструктивні елементи для забезпечення необхідної площинності без провисання протягом тривалого періоду часу. Ці умови потребують особливі вимоги до кріпильних пристроїв, які повинні забезпечити зручний монтаж і надійність утримання синтетичного та взагалі будь-якого полотна. Відомі будівельні полотняні системи для стель та стін, що використовуються для поліпшення внутрішньої акустики і зовнішнього вигляду внутрішніх приміщень в житлових будинках, будівлях, кімнатах тощо. Ці системи можуть надавати колір, текстуру і відчуття тривимірності стелі або стіні, які не можуть бути піддані іншими способам обробки поверхні. Зазвичай, ці системи містять ряд екструдованих частин, які обрамляють площу, над якою розтягують полотно. Екструдовані частини прикріплені до опорної конструкції, такої як стіна або стеля за допомогою гвинтів, цвяхів, клею або інших кріпильних засобів в залежності від обставин, і мають стопорний механізм для утримання полотна. Область, яка обрамлена екструдованими частинами може мати будь-яку форму або розмір. Після того, як екструдовані частини обрамляють площу, полотно розтягується над рамою і закріплюється в стопорному механізмі. Полотном може бути будь-яким матеріалом, який може бути закріплений за допомогою стопорного механізму екструдованих частин. Матеріалом полотна зазвичай є тканина і тканина може мати текстуру або малюнок. З попереднього рівня техніки відомий ряд систем і пристроїв для підтримки полотна над поверхнею, такої як стіни. Як правило, відомі системи забезпечують ряд екструдованих частин, які разом утворюють каркас, встановлений на стіні. Лист полотна, спочатку встановлюють на рамі, після чого його краї надійно підтримується за рахунок рами в збірці, що утворена за допомогою екструдованих частин. Патенти США № 4631882 та 4788806 розкривають такі системи, в яких дві окремі частини використовуються разом, щоб закріпити полотно на місці. У патенті США № 4731960 описаний інший спосіб такої екструзії, в якому краї полотна просто знаходяться між захоплюючих зубців, сформованих на ділянках екструдованої частини. Невеликі проміжки призначені для зберігання залишків країв полотна, що підтримується. З патенту України на корисну модель № 79019 відомий пристрій для кріплення натяжних стель із полімерних матеріалів, що містить фіксуючий профіль з горизонтальною полицею та гарпун з головкою, при цьому фіксуючий профіль має два нижніх вертикальних ребра, одне з яких примикає до стіни, а інше - віддалене від стіни з утворенням відкритої знизу порожнини. Недоліком відомого пристрою є те, що його експлуатація не забезпечує можливість попередньої фіксації полотна при його розміщенні за допомогою гарпуна у фіксуючому профілі. У внутрішній частині гарпуна виконаний виріз, що служить тільки для його фіксації у фіксуючому профілі. Фіксація гарпуна здійснюється за допомогою взаємодії виступу в нижній частині фіксуючого профілю й паза, розташованого у внутрішнім сполученні Г-подібного гарпуна. Недоліком відомого пристрою є нещільне прилягання вертикального ребра фіксуючого профілю до стіни при наявності нерівностей на ній, що збільшує щілину між площиною натяжної стелі й стіною. При реалізації пристрою збільшується трудомісткість монтажу полотен великих розмірів, тому що гарпун може вислизати з порожнини фіксуючого профілю. Крім того, у відомому пристрої при кріпленні фіксуючого профілю й після монтажу натяжної стелі, між площиною натяжної стелі й стіною залишається щілина, що порушує естетику готового виробу, яка позначається на його кінцевій вартості. Істотним недоліком відомого пристрою є те, що фіксуючий профіль оснащений стрічковим ребром, яке використовується для кріплення до стіни. При фіксації фіксуючого профілю у відомому пристрої кріпильний інструмент, наприклад у вигляді саморізів, пробиває стрічкове ребро й забивається в стіну. При невеликій товщині цього стрічкового ребра, важко зберегти перпендикулярність кріплення, через те, що кріпильний інструмент фіксується тільки однією площиною стрічкового ребра. При такому кріпленні фіксуючого профілю складно протистояти крутному моменту, що виникає під дією ваги натяжної стелі. У результаті цього фіксуючий профіль деформується, порушуючи цілісність стелі і його естетичний вигляд. Також значним недоліком відомих пристроїв з попереднього рівня техніки є те, що для встановлення полотна на стелі необхідно витратити багато часу, а також те, що відсутня можливість підігнати розміри полотна на місці встановлення полотна. 1 UA 118557 U 5 10 15 20 25 30 35 40 45 50 55 Задачею корисної моделі є створення пристрою для монтажу натяжних стель, що надасть можливість швидко встановити будь-які види полотен, а також швидко та легко підігнати розмір полотна до необхідного, відразу на місці встановлення полотна. Застосування профілю за даною корисною моделлю дає можливість розташовувати одночасно два різних за кольором та фактурою полотна горизонтально, вертикально, під будьяким кутом і на будь-якої площі приміщення. Профіль за даною корисною моделлю закріплюється на мінімальній відстані до основи чорнової поверхні, наприклад від 15-40 мм, переважно від 20 мм. Також за рахунок гнучкості профілю за даною корисною моделлю надається можливість обходити криволінійні ділянки та приховати полотном різні предмети. Також конструкція за даною корисною моделлю дозволяє використовувати будь-які види полотен без додаткових елементів на краях, таких як, окантовка краю "гарпун". Пристрій за даною корисною моделлю виготовляється шляхом екструзії з полівінілхлориду (ПВХ). Під час екструзії конфігурація профілю може незначно змінюватися. Пристрій за даною корисною моделлю використовується для фіксації будь-яких видів полотен, наприклад, таких як: полімерних матеріалів натяжних стель з ПВХ, тканих синтетичних, натуральних, шкіряних, замінники шкіри, тощо. Заявлена корисна модель ілюструється кресленнями, де на фіг. 1 показаний поперечний розріз фіксуючого профілю, де зображено: 1 - Нерухомий кулачок; 2 - Прапорець; 3 - Рухомий кулачок; 4 - Ребро жорсткості; 5 - Область; 6 - Рифлена основа профілю; 7 - Декоративний вусик; 8 - Приймальна камера; 9 - Полотно; 10 - Поглиблення; 11 - Замок. На фіг. 2 зображена конфігурація профілю, що може незначно змінюватися під час екструзії. На фіг. 3 зображено загальний вигляд пристінного профілю за даною корисною моделлю, де показана вставка для стикування наступного профілю. На фіг. 4 зображено загальний вигляд шпателю, за допомогою якого здійснюється монтування полотна в профілі. На фіг. 5 зображено практичне використання профілю за даною корисною моделлю, де одночасно розміщені два полотна в профілі. Універсальний профіль має рифлену основу (6), яка кріпиться елементами кріплення або клеями до стіни. Рифлена поверхня збільшує площу для надійного зчеплення основи профілю з поверхнею. На передній частині від основи розташовані нерухомий кулачок (1) і рухомий кулачок (3) утворюючи "оригінальний замок" (11) в профілі. У замку відбувається фіксація полотна (9) і блокування його зворотного виходу. Прапорець (2) слугує для звільнення полотна із замку шляхом натискання на нього в сторону приймальної камери (8). Ребро жорсткості (4) підсилює рухомий кулачок для утримання полотна в замку профілю і надає жорсткість всьому профілю. Приймальна камера (8) слугує для збору надлишків полотна заведених через замок. Область (5) використовується для розміщення елементів кріплення різних типів і вставки для стикування з наступним профілем. Поглиблення (10) призначене для центрування отвору під кріплення. Усі елементи універсального профілю створюють так звану кулачкову систему. Для встановлення і звільнення полотна використовується спеціальний інструмент "ШПАТЕЛЬ". Даний інструмент призначений для встановлення на тканині листа, щоб покрити стінку, при цьому деталі прикріплені вздовж по периметру стіни, яка буде покрита. Інструмент утворений за допомогою гнучкого плоского леза, яке тягнеться від ручки, передня частина лопатки вигнута до ступеня, достатнього, щоб забезпечити його вступ в вказаний вхідний і його прохід в зазначений канал для зберігання, за допомогою чого, коли передня частина входить в зачеплення з хвостом, він здатний проштовхнути його через впускний отвір в канал. 2 UA 118557 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Пристрій для кріплення натяжних стель, що містить рифлену основу (6), яка кріпиться до стіни, та область (5) для розташування елементів кріплення та вставки для стикування з наступним профілем, який відрізняється тим, що містить нерухомий кулачок (1) та рухомий кулачок (3), які розташовані на передній частині від основи (6) та утворюють замок (11) в профілі, в якому відбувається фіксація полотна (9) і блокування його зворотного виходу, приймальну камеру (8), де відбувається збір надлишків полотна, заведених через замок, та прапорець (2), при натисканні на який в сторону приймальної камери (8) відбувається звільнення полотна (9) з замка, ребро жорсткості, що підсилює рухомий кулачок (3) для утримання полотна (9) в замку (11) профілю, поглиблення (10) для центрування отвору під кріплення, при цьому для встановлення і звільнення полотна використовується шпатель. 2. Пристрій за п. 1, який відрізняється тим, що відстань, на якій профіль закріплюється до основи чорнової поверхні, становить від 15 до 40 мм, переважно від 20 мм. 3. Пристрій за п. 1, який відрізняється тим, що рифлена основа (6) кріпиться до стіни елементами кріплення або клеями. 4. Пристрій за п. 1, який відрізняється тим, що в профілі одночасно можуть бути розташовані два полотна. 5. Пристрій за п. 4, який відрізняється тим, що полотна вибрані з наступних видів полотен: полімерні матеріали натяжних стель з полівінілхлориду, ткані синтетичні, натуральні, шкіряні, замінники шкіри тощо. 3 UA 118557 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
