Лінія подрібнення кормів та класифікації продукту
Формула / Реферат
Лінія подрібнення кормів та класифікації продукту, що включає молоткову дробарку і решітний класифікатор, що має не менше трьох решітних секцій, яка відрізняється тим, що секції розміщені вертикально одна над другою, при цьому розмір отворів їх решіт зменшується зверху до низу, а між дробаркою і класифікатором встановлено розвантажувально-завантажувальний конвеєр.
Текст

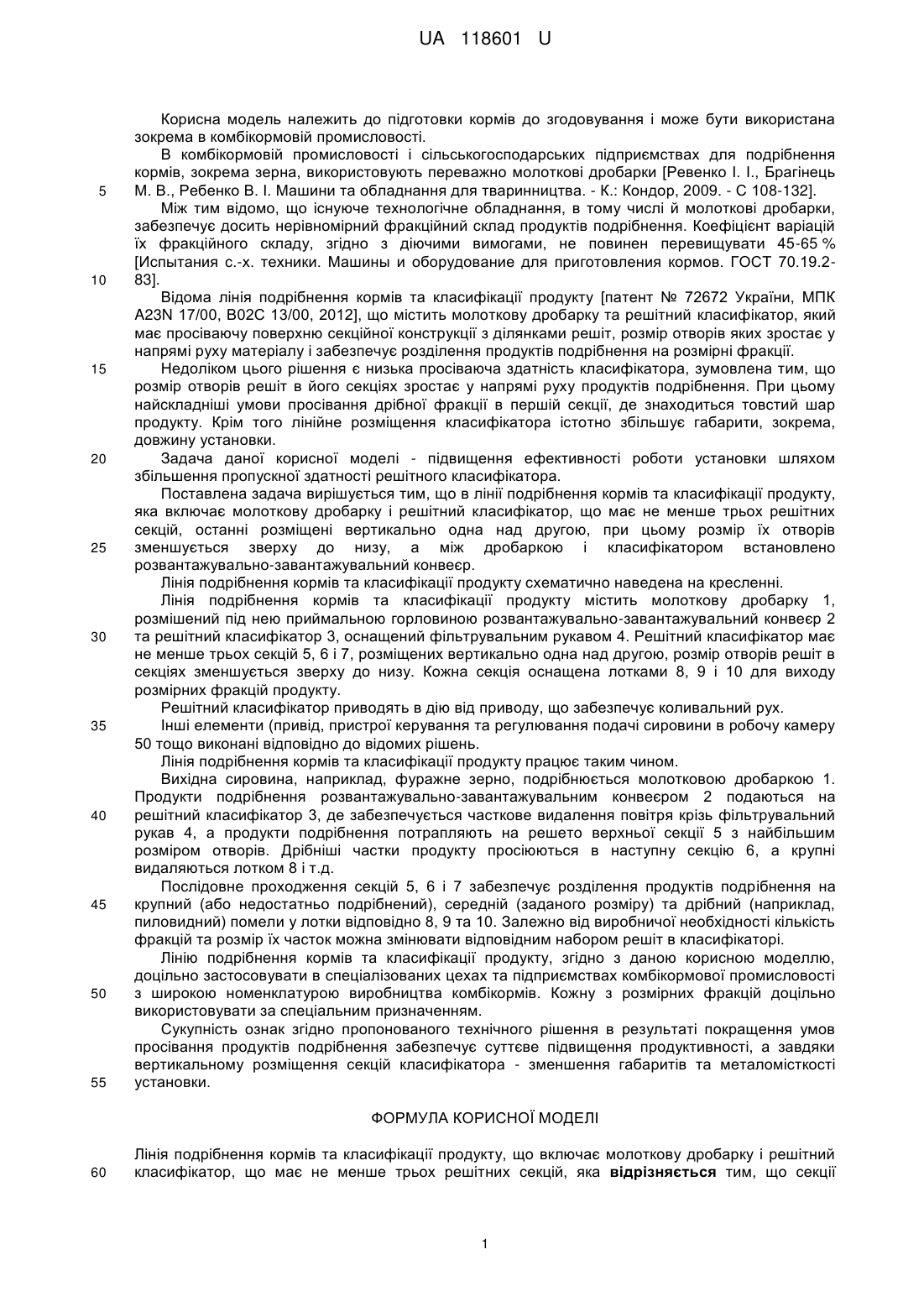

Реферат: Лінія подрібнення кормів та класифікації продукту включає молоткову дробарку і решітний класифікатор, що має не менше трьох решітних секцій. При цьому, секції розміщені вертикально одна над другою, при цьому розмір отворів їх решіт зменшується зверху до низу, а між дробаркою і класифікатором встановлено розвантажувально-завантажувальний конвеєр. UA 118601 U (54) ЛІНІЯ ПОДРІБНЕННЯ КОРМІВ ТА КЛАСИФІКАЦІЇ ПРОДУКТУ UA 118601 U UA 118601 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підготовки кормів до згодовування і може бути використана зокрема в комбікормовій промисловості. В комбікормовій промисловості і сільськогосподарських підприємствах для подрібнення кормів, зокрема зерна, використовують переважно молоткові дробарки [Ревенко І. І., Брагінець М. В., Ребенко В. І. Машини та обладнання для тваринництва. - К.: Кондор, 2009. - С 108-132]. Між тим відомо, що існуюче технологічне обладнання, в тому числі й молоткові дробарки, забезпечує досить нерівномірний фракційний склад продуктів подрібнення. Коефіцієнт варіацій їх фракційного складу, згідно з діючими вимогами, не повинен перевищувати 45-65 % [Испытания с.-х. техники. Машины и оборудование для приготовления кормов. ГОСТ 70.19.283]. Відома лінія подрібнення кормів та класифікації продукту [патент № 72672 України, МПК A23N 17/00, В02С 13/00, 2012], що містить молоткову дробарку та решітний класифікатор, який має просіваючу поверхню секційної конструкції з ділянками решіт, розмір отворів яких зростає у напрямі руху матеріалу і забезпечує розділення продуктів подрібнення на розмірні фракції. Недоліком цього рішення є низька просіваюча здатність класифікатора, зумовлена тим, що розмір отворів решіт в його секціях зростає у напрямі руху продуктів подрібнення. При цьому найскладніші умови просівання дрібної фракції в першій секції, де знаходиться товстий шар продукту. Крім того лінійне розміщення класифікатора істотно збільшує габарити, зокрема, довжину установки. Задача даної корисної моделі - підвищення ефективності роботи установки шляхом збільшення пропускної здатності решітного класифікатора. Поставлена задача вирішується тим, що в лінії подрібнення кормів та класифікації продукту, яка включає молоткову дробарку і решітний класифікатор, що має не менше трьох решітних секцій, останні розміщені вертикально одна над другою, при цьому розмір їх отворів зменшується зверху до низу, а між дробаркою і класифікатором встановлено розвантажувально-завантажувальний конвеєр. Лінія подрібнення кормів та класифікації продукту схематично наведена на кресленні. Лінія подрібнення кормів та класифікації продукту містить молоткову дробарку 1, розмішений під нею приймальною горловиною розвантажувально-завантажувальний конвеєр 2 та решітний класифікатор 3, оснащений фільтрувальним рукавом 4. Решітний класифікатор має не менше трьох секцій 5, 6 і 7, розміщених вертикально одна над другою, розмір отворів решіт в секціях зменшується зверху до низу. Кожна секція оснащена лотками 8, 9 і 10 для виходу розмірних фракцій продукту. Решітний класифікатор приводять в дію від приводу, що забезпечує коливальний рух. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру 50 тощо виконані відповідно до відомих рішень. Лінія подрібнення кормів та класифікації продукту працює таким чином. Вихідна сировина, наприклад, фуражне зерно, подрібнюється молотковою дробаркою 1. Продукти подрібнення розвантажувально-завантажувальним конвеєром 2 подаються на решітний класифікатор 3, де забезпечується часткове видалення повітря крізь фільтрувальний рукав 4, а продукти подрібнення потрапляють на решето верхньої секції 5 з найбільшим розміром отворів. Дрібніші частки продукту просіюються в наступну секцію 6, а крупні видаляються лотком 8 і т.д. Послідовне проходження секцій 5, 6 і 7 забезпечує розділення продуктів подрібнення на крупний (або недостатньо подрібнений), середній (заданого розміру) та дрібний (наприклад, пиловидний) помели у лотки відповідно 8, 9 та 10. Залежно від виробничої необхідності кількість фракцій та розмір їх часток можна змінювати відповідним набором решіт в класифікаторі. Лінію подрібнення кормів та класифікації продукту, згідно з даною корисною моделлю, доцільно застосовувати в спеціалізованих цехах та підприємствах комбікормової промисловості з широкою номенклатурою виробництва комбікормів. Кожну з розмірних фракцій доцільно використовувати за спеціальним призначенням. Сукупність ознак згідно пропонованого технічного рішення в результаті покращення умов просівання продуктів подрібнення забезпечує суттєве підвищення продуктивності, а завдяки вертикальному розміщення секцій класифікатора - зменшення габаритів та металомісткості установки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Лінія подрібнення кормів та класифікації продукту, що включає молоткову дробарку і решітний класифікатор, що має не менше трьох решітних секцій, яка відрізняється тим, що секції 1 UA 118601 U розміщені вертикально одна над другою, при цьому розмір отворів їх решіт зменшується зверху до низу, а між дробаркою і класифікатором встановлено розвантажувально-завантажувальний конвеєр. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B02C 13/00, A23N 17/00
Мітки: подрібнення, продукту, кормів, класифікації, лінія
