Пристрій для подрібнення зернових кормів

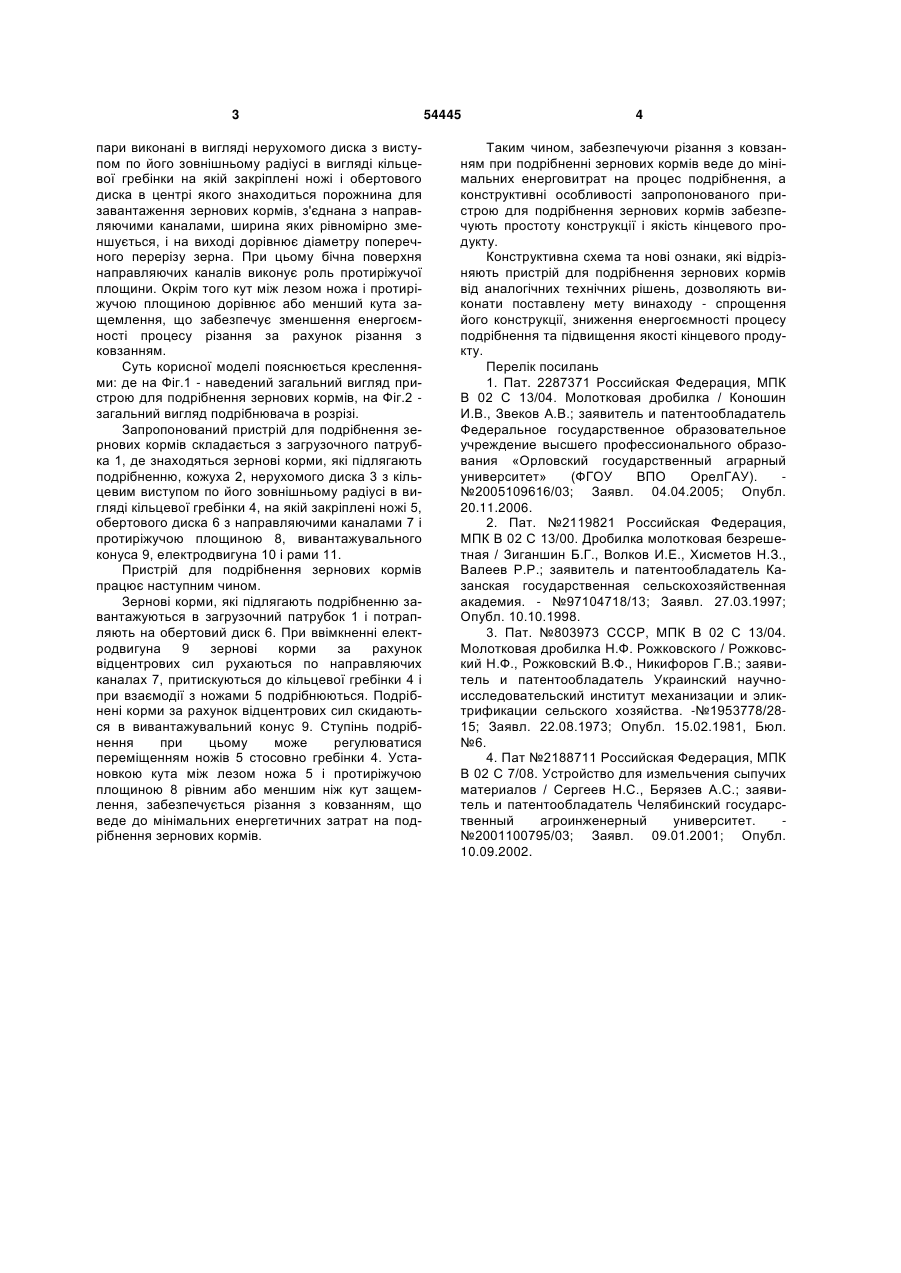

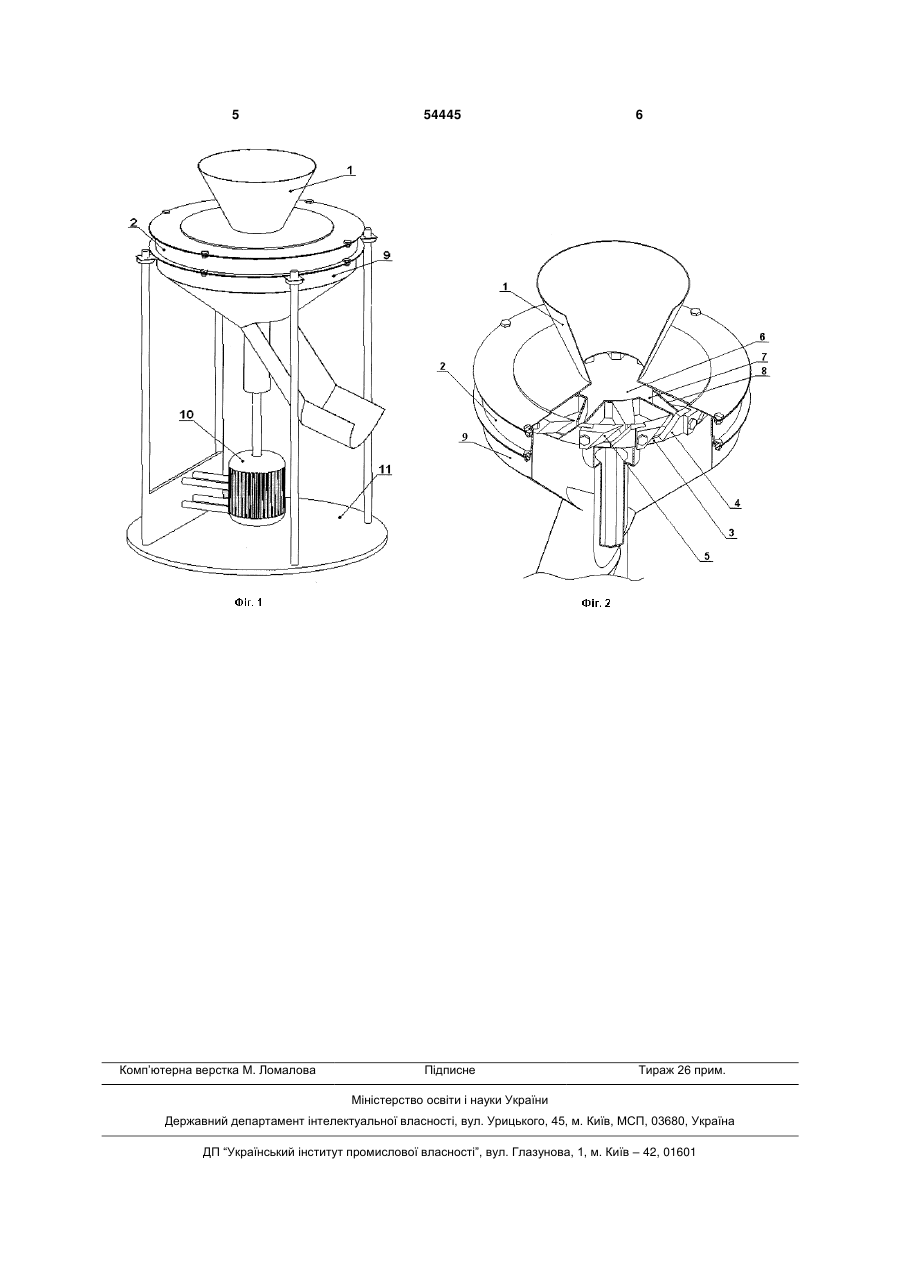

Пристрій для подрібнення зернових кормів, що містить корпус з завантажувальним і виванта 3 пари виконані в вигляді нерухомого диска з виступом по його зовнішньому радіусі в вигляді кільцевої гребінки на якій закріплені ножі і обертового диска в центрі якого знаходиться порожнина для завантаження зернових кормів, з'єднана з направляючими каналами, ширина яких рівномірно зменшується, і на виході дорівнює діаметру поперечного перерізу зерна. При цьому бічна поверхня направляючих каналів виконує роль протиріжучої площини. Окрім того кут між лезом ножа і протиріжучою площиною дорівнює або менший кута защемлення, що забезпечує зменшення енергоємності процесу різання за рахунок різання з ковзанням. Суть корисної моделі пояснюється кресленнями: де на Фіг.1 - наведений загальний вигляд пристрою для подрібнення зернових кормів, на Фіг.2 загальний вигляд подрібнювача в розрізі. Запропонований пристрій для подрібнення зернових кормів складається з загрузочного патрубка 1, де знаходяться зернові корми, які підлягають подрібненню, кожуха 2, нерухомого диска 3 з кільцевим виступом по його зовнішньому радіусі в вигляді кільцевої гребінки 4, на якій закріплені ножі 5, обертового диска 6 з направляючими каналами 7 і протиріжучою площиною 8, вивантажувального конуса 9, електродвигуна 10 і рами 11. Пристрій для подрібнення зернових кормів працює наступним чином. Зернові корми, які підлягають подрібненню завантажуються в загрузочний патрубок 1 і потрапляють на обертовий диск 6. При ввімкненні електродвигуна 9 зернові корми за рахунок відцентрових сил рухаються по направляючих каналах 7, притискуються до кільцевої гребінки 4 і при взаємодії з ножами 5 подрібнюються. Подрібнені корми за рахунок відцентрових сил скидаються в вивантажувальний конус 9. Ступінь подрібнення при цьому може регулюватися переміщенням ножів 5 стосовно гребінки 4. Установкою кута між лезом ножа 5 і протиріжучою площиною 8 рівним або меншим ніж кут защемлення, забезпечується різання з ковзанням, що веде до мінімальних енергетичних затрат на подрібнення зернових кормів. 54445 4 Таким чином, забезпечуючи різання з ковзанням при подрібненні зернових кормів веде до мінімальних енерговитрат на процес подрібнення, а конструктивні особливості запропонованого пристрою для подрібнення зернових кормів забезпечують простоту конструкції і якість кінцевого продукту. Конструктивна схема та нові ознаки, які відрізняють пристрій для подрібнення зернових кормів від аналогічних технічних рішень, дозволяють виконати поставлену мету винаходу - спрощення його конструкції, зниження енергоємності процесу подрібнення та підвищення якості кінцевого продукту. Перелік посилань 1. Пат. 2287371 Российская Федерация, МПК В 02 С 13/04. Молотковая дробилка / Коношин И.В., Звеков А.В.; заявитель и патентообладатель Федеральное государственное образовательное учреждение высшего профессионального образования «Орловский государственный аграрный университет» (ФГОУ ВПО ОрелГАУ). №2005109616/03; Заявл. 04.04.2005; Опубл. 20.11.2006. 2. Пат. №2119821 Российская Федерация, МПК В 02 С 13/00. Дробилка молотковая безрешетная / Зиганшин Б.Г., Волков И.Е., Хисметов Н.З., Валеев P.P.; заявитель и патентообладатель Казанская государственная сельскохозяйственная академия. - №97104718/13; Заявл. 27.03.1997; Опубл. 10.10.1998. 3. Пат. №803973 СССР, МПК В 02 С 13/04. Молотковая дробилка Н.Ф. Рожковского / Рожковский Н.Ф., Рожковский В.Ф., Никифоров Г.В.; заявитель и патентообладатель Украинский научноисследовательский институт механизации и эликтрификации сельского хозяйства. -№1953778/2815; Заявл. 22.08.1973; Опубл. 15.02.1981, Бюл. №6. 4. Пат №2188711 Российская Федерация, МПК В 02 С 7/08. Устройство для измельчения сыпучих материалов / Сергеев Н.С., Берязев А.С.; заявитель и патентообладатель Челябинский государственный агроинженерный университет. №2001100795/03; Заявл. 09.01.2001; Опубл. 10.09.2002. 5 Комп’ютерна верстка М. Ломалова 54445 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
