Пальник газовий інжекторний, вертикальний

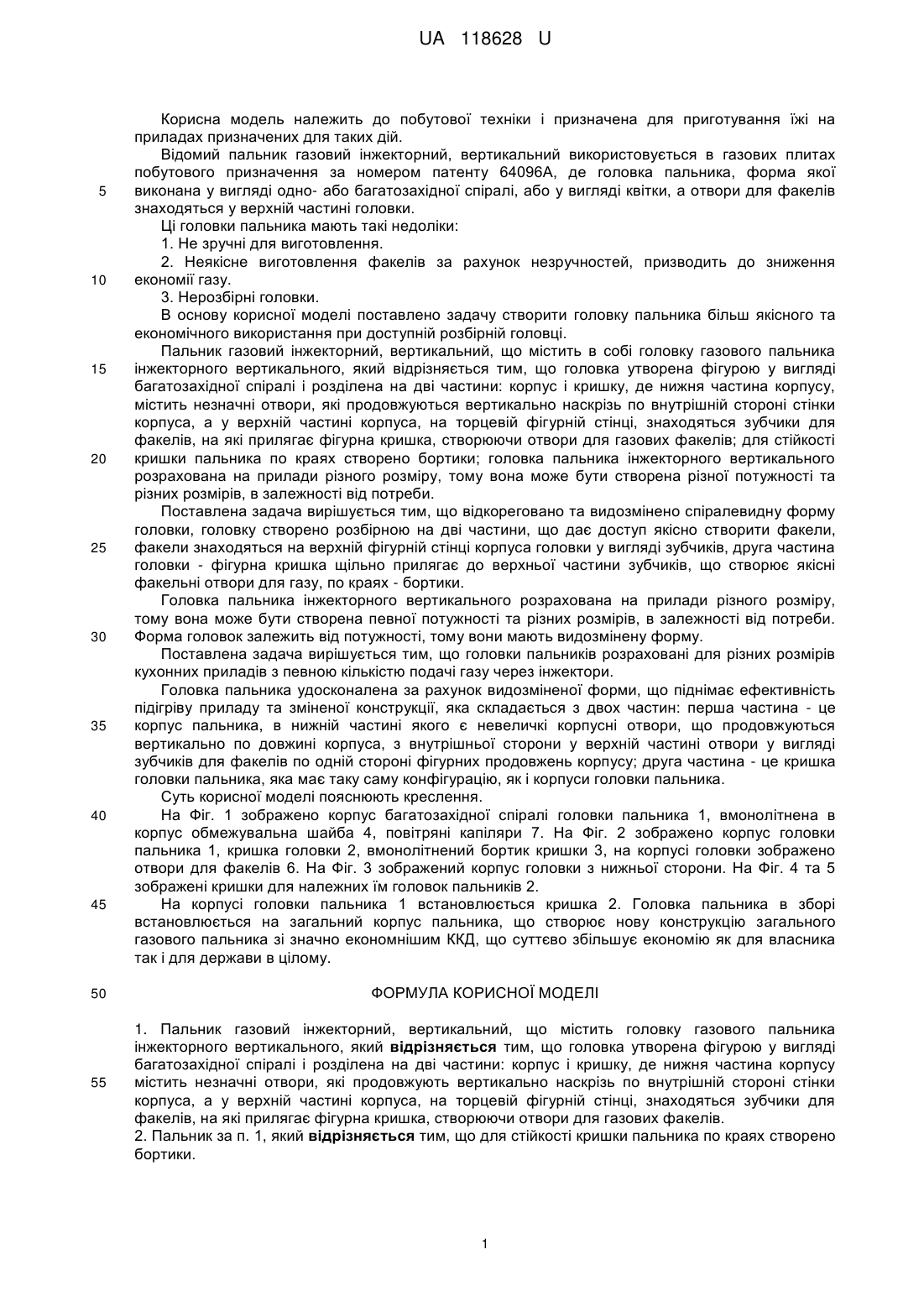

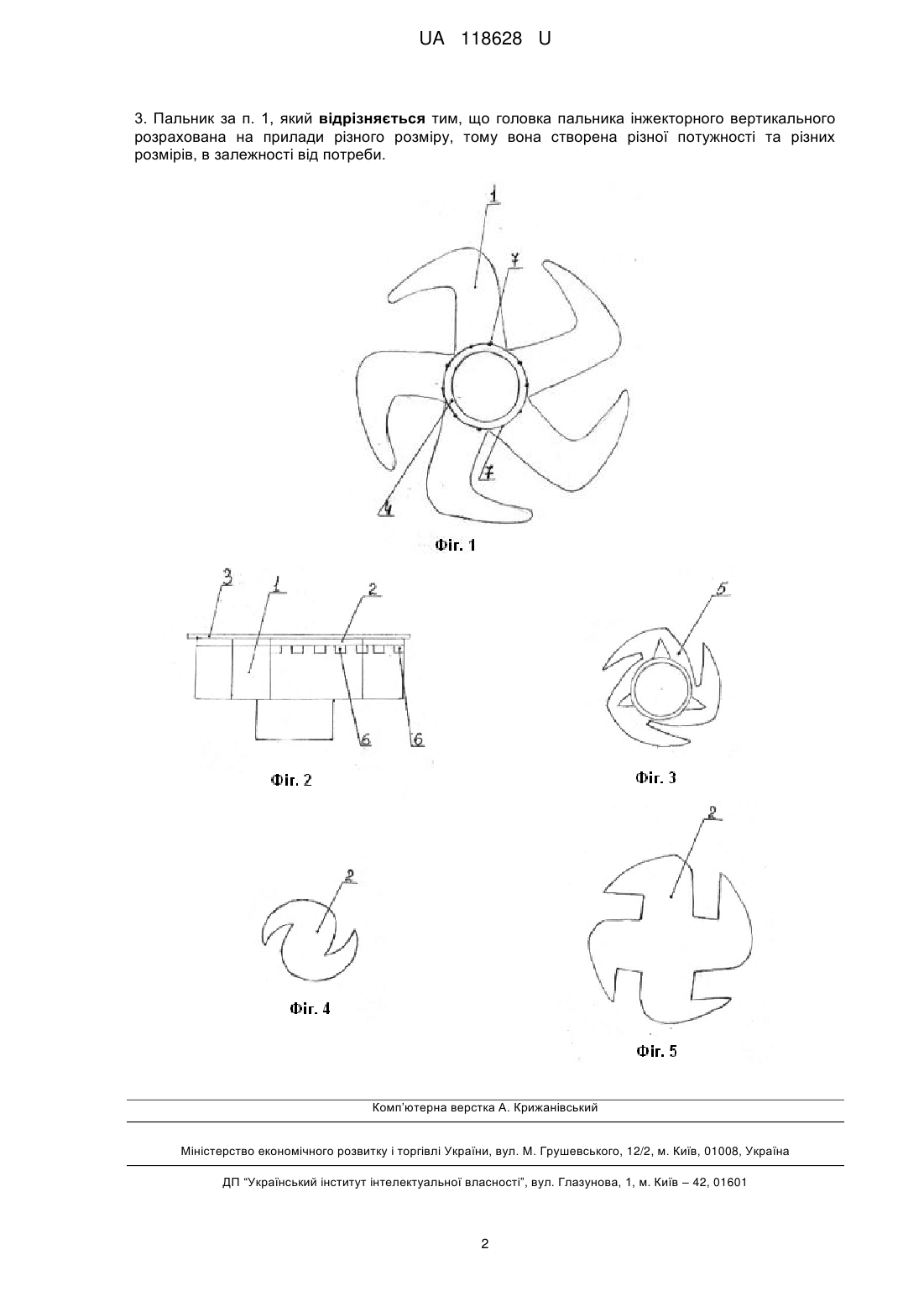

Реферат: Пальник газовий інжекторний, вертикальний містить головку газового пальника інжекторного вертикального. Головка утворена фігурою у вигляді багатозахідної спіралі і розділена на дві частини: корпус і кришку, де нижня частина корпусу містить незначні отвори, які продовжують вертикально наскрізь по внутрішній стороні стінки корпуса, а у верхній частині корпуса, на торцевій фігурній стінці, знаходяться зубчики для факелів, на які прилягає фігурна кришка, створюючи отвори для газових факелів. UA 118628 U (12) UA 118628 U UA 118628 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до побутової техніки і призначена для приготування їжі на приладах призначених для таких дій. Відомий пальник газовий інжекторний, вертикальний використовується в газових плитах побутового призначення за номером патенту 64096А, де головка пальника, форма якої виконана у вигляді одно- або багатозахідної спіралі, або у вигляді квітки, а отвори для факелів знаходяться у верхній частині головки. Ці головки пальника мають такі недоліки: 1. Не зручні для виготовлення. 2. Неякісне виготовлення факелів за рахунок незручностей, призводить до зниження економії газу. 3. Нерозбірні головки. В основу корисної моделі поставлено задачу створити головку пальника більш якісного та економічного використання при доступній розбірній головці. Пальник газовий інжекторний, вертикальний, що містить в собі головку газового пальника інжекторного вертикального, який відрізняється тим, що головка утворена фігурою у вигляді багатозахідної спіралі і розділена на дві частини: корпус і кришку, де нижня частина корпусу, містить незначні отвори, які продовжуються вертикально наскрізь по внутрішній стороні стінки корпуса, а у верхній частині корпуса, на торцевій фігурній стінці, знаходяться зубчики для факелів, на які прилягає фігурна кришка, створюючи отвори для газових факелів; для стійкості кришки пальника по краях створено бортики; головка пальника інжекторного вертикального розрахована на прилади різного розміру, тому вона може бути створена різної потужності та різних розмірів, в залежності від потреби. Поставлена задача вирішується тим, що відкореговано та видозмінено спіралевидну форму головки, головку створено розбірною на дві частини, що дає доступ якісно створити факели, факели знаходяться на верхній фігурній стінці корпуса головки у вигляді зубчиків, друга частина головки - фігурна кришка щільно прилягає до верхньої частини зубчиків, що створює якісні факельні отвори для газу, по краях - бортики. Головка пальника інжекторного вертикального розрахована на прилади різного розміру, тому вона може бути створена певної потужності та різних розмірів, в залежності від потреби. Форма головок залежить від потужності, тому вони мають видозмінену форму. Поставлена задача вирішується тим, що головки пальників розраховані для різних розмірів кухонних приладів з певною кількістю подачі газу через інжектори. Головка пальника удосконалена за рахунок видозміненої форми, що піднімає ефективність підігріву приладу та зміненої конструкції, яка складається з двох частин: перша частина - це корпус пальника, в нижній частині якого є невеличкі корпусні отвори, що продовжуються вертикально по довжині корпуса, з внутрішньої сторони у верхній частині отвори у вигляді зубчиків для факелів по одній стороні фігурних продовжень корпусу; друга частина - це кришка головки пальника, яка має таку саму конфігурацію, як і корпуси головки пальника. Суть корисної моделі пояснюють креслення. На Фіг. 1 зображено корпус багатозахідної спіралі головки пальника 1, вмонолітнена в корпус обмежувальна шайба 4, повітряні капіляри 7. На Фіг. 2 зображено корпус головки пальника 1, кришка головки 2, вмонолітнений бортик кришки 3, на корпусі головки зображено отвори для факелів 6. На Фіг. 3 зображений корпус головки з нижньої сторони. На Фіг. 4 та 5 зображені кришки для належних їм головок пальників 2. На корпусі головки пальника 1 встановлюється кришка 2. Головка пальника в зборі встановлюється на загальний корпус пальника, що створює нову конструкцію загального газового пальника зі значно економнішим ККД, що суттєво збільшує економію як для власника так і для держави в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пальник газовий інжекторний, вертикальний, що містить головку газового пальника інжекторного вертикального, який відрізняється тим, що головка утворена фігурою у вигляді багатозахідної спіралі і розділена на дві частини: корпус і кришку, де нижня частина корпусу містить незначні отвори, які продовжують вертикально наскрізь по внутрішній стороні стінки корпуса, а у верхній частині корпуса, на торцевій фігурній стінці, знаходяться зубчики для факелів, на які прилягає фігурна кришка, створюючи отвори для газових факелів. 2. Пальник за п. 1, який відрізняється тим, що для стійкості кришки пальника по краях створено бортики. 1 UA 118628 U 3. Пальник за п. 1, який відрізняється тим, що головка пальника інжекторного вертикального розрахована на прилади різного розміру, тому вона створена різної потужності та різних розмірів, в залежності від потреби. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
