Пристрій для спалювання палива в циркулюючому киплячому шарі

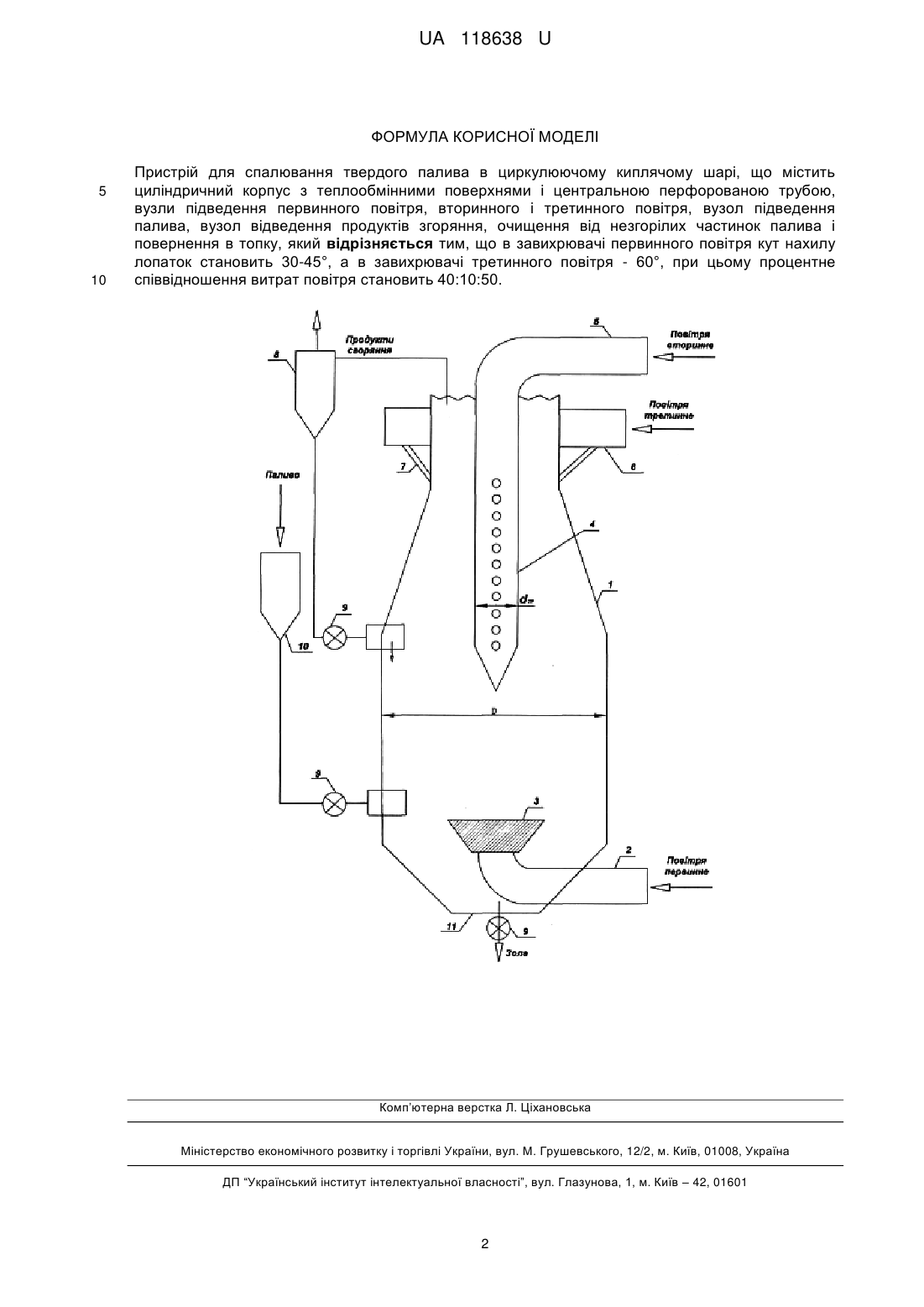

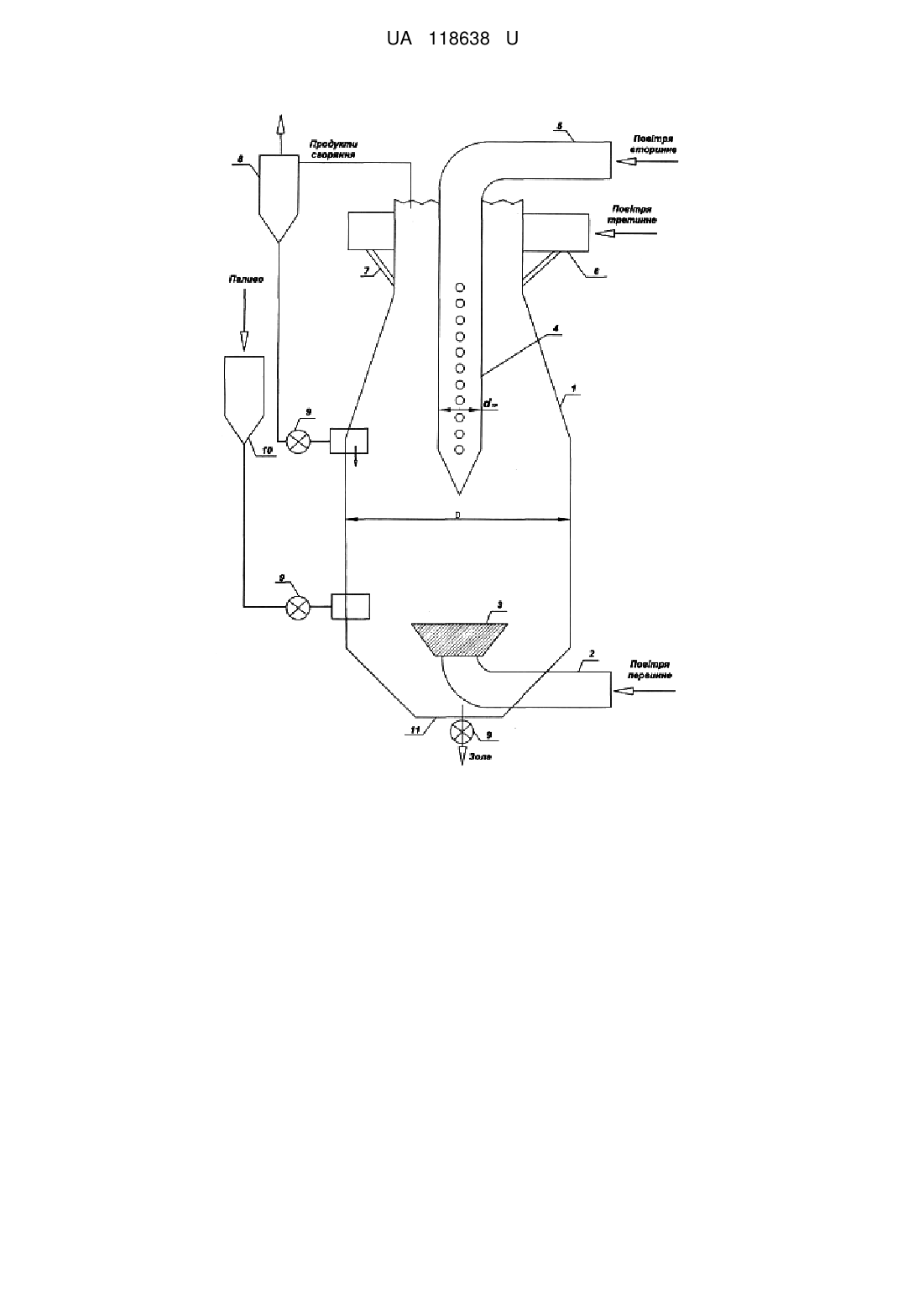

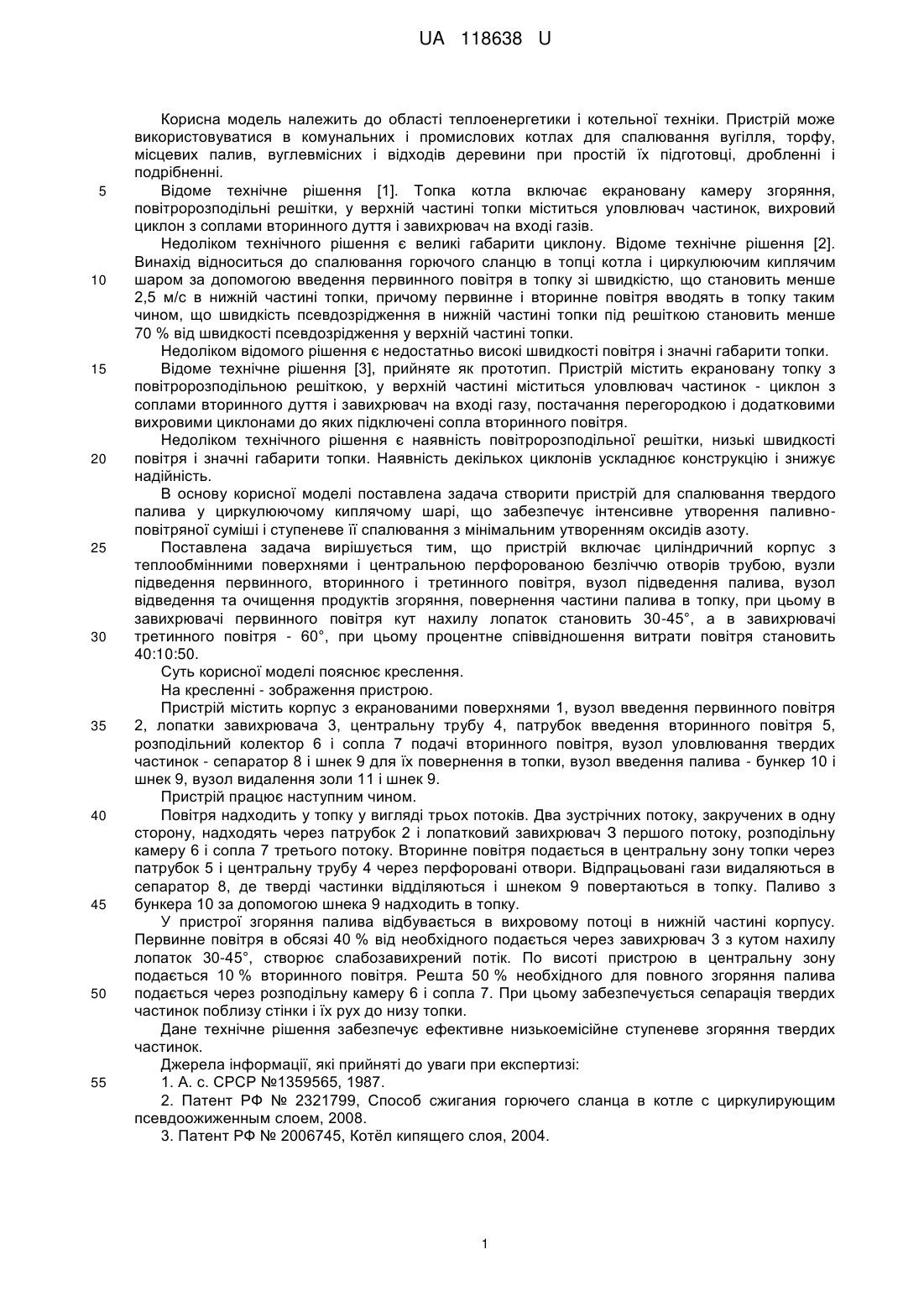

Реферат: Пристрій для спалювання твердого палива в циркулюючому киплячому шарі містить циліндричний корпус з теплообмінними поверхнями і центральною перфорованою трубою, вузли підведення первинного повітря, вторинного і третинного повітря, вузол підведення палива, вузол відведення продуктів згоряння, очищення від незгорілих частинок палива і повернення в топку. Завихрювачі первинного повітря, кут нахилу лопаток становить 30-45°, а в завихрювачі третинного повітря - 60°, при цьому процентне співвідношення витрат повітря становить 40:10:50. UA 118638 U (54) ПРИСТРІЙ ДЛЯ СПАЛЮВАННЯ ПАЛИВА В ЦИРКУЛЮЮЧОМУ КИПЛЯЧОМУ ШАРІ UA 118638 U UA 118638 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області теплоенергетики і котельної техніки. Пристрій може використовуватися в комунальних і промислових котлах для спалювання вугілля, торфу, місцевих палив, вуглевмісних і відходів деревини при простій їх підготовці, дробленні і подрібненні. Відоме технічне рішення [1]. Топка котла включає екрановану камеру згоряння, повітророзподільні решітки, у верхній частині топки міститься уловлювач частинок, вихровий циклон з соплами вторинного дуття і завихрювач на вході газів. Недоліком технічного рішення є великі габарити циклону. Відоме технічне рішення [2]. Винахід відноситься до спалювання горючого сланцю в топці котла і циркулюючим киплячим шаром за допомогою введення первинного повітря в топку зі швидкістю, що становить менше 2,5 м/с в нижній частині топки, причому первинне і вторинне повітря вводять в топку таким чином, що швидкість псевдозрідження в нижній частині топки під решіткою становить менше 70 % від швидкості псевдозрідження у верхній частині топки. Недоліком відомого рішення є недостатньо високі швидкості повітря і значні габарити топки. Відоме технічне рішення [3], прийняте як прототип. Пристрій містить екрановану топку з повітророзподільною решіткою, у верхній частині міститься уловлювач частинок - циклон з соплами вторинного дуття і завихрювач на вході газу, постачання перегородкою і додатковими вихровими циклонами до яких підключені сопла вторинного повітря. Недоліком технічного рішення є наявність повітророзподільної решітки, низькі швидкості повітря і значні габарити топки. Наявність декількох циклонів ускладнює конструкцію і знижує надійність. В основу корисної моделі поставлена задача створити пристрій для спалювання твердого палива у циркулюючому киплячому шарі, що забезпечує інтенсивне утворення паливноповітряної суміші і ступеневе її спалювання з мінімальним утворенням оксидів азоту. Поставлена задача вирішується тим, що пристрій включає циліндричний корпус з теплообмінними поверхнями і центральною перфорованою безліччю отворів трубою, вузли підведення первинного, вторинного і третинного повітря, вузол підведення палива, вузол відведення та очищення продуктів згоряння, повернення частини палива в топку, при цьому в завихрювачі первинного повітря кут нахилу лопаток становить 30-45°, а в завихрювачі третинного повітря - 60°, при цьому процентне співвідношення витрати повітря становить 40:10:50. Суть корисної моделі пояснює креслення. На кресленні - зображення пристрою. Пристрій містить корпус з екранованими поверхнями 1, вузол введення первинного повітря 2, лопатки завихрювача 3, центральну трубу 4, патрубок введення вторинного повітря 5, розподільний колектор 6 і сопла 7 подачі вторинного повітря, вузол уловлювання твердих частинок - сепаратор 8 і шнек 9 для їх повернення в топки, вузол введення палива - бункер 10 і шнек 9, вузол видалення золи 11 і шнек 9. Пристрій працює наступним чином. Повітря надходить у топку у вигляді трьох потоків. Два зустрічних потоку, закручених в одну сторону, надходять через патрубок 2 і лопатковий завихрювач З першого потоку, розподільну камеру 6 і сопла 7 третього потоку. Вторинне повітря подається в центральну зону топки через патрубок 5 і центральну трубу 4 через перфоровані отвори. Відпрацьовані гази видаляються в сепаратор 8, де тверді частинки відділяються і шнеком 9 повертаються в топку. Паливо з бункера 10 за допомогою шнека 9 надходить в топку. У пристрої згоряння палива відбувається в вихровому потоці в нижній частині корпусу. Первинне повітря в обсязі 40 % від необхідного подається через завихрювач 3 з кутом нахилу лопаток 30-45°, створює слабозавихрений потік. По висоті пристрою в центральну зону подається 10 % вторинного повітря. Решта 50 % необхідного для повного згоряння палива подається через розподільну камеру 6 і сопла 7. При цьому забезпечується сепарація твердих частинок поблизу стінки і їх рух до низу топки. Дане технічне рішення забезпечує ефективне низькоемісійне ступеневе згоряння твердих частинок. Джерела інформації, які прийняті до уваги при експертизі: 1. А. с. СРСР №1359565, 1987. 2. Патент РФ № 2321799, Способ сжигания горючего сланца в котле с циркулирующим псевдоожиженным слоем, 2008. 3. Патент РФ № 2006745, Котёл кипящего слоя, 2004. 1 UA 118638 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для спалювання твердого палива в циркулюючому киплячому шарі, що містить циліндричний корпус з теплообмінними поверхнями і центральною перфорованою трубою, вузли підведення первинного повітря, вторинного і третинного повітря, вузол підведення палива, вузол відведення продуктів згоряння, очищення від незгорілих частинок палива і повернення в топку, який відрізняється тим, що в завихрювачі первинного повітря кут нахилу лопаток становить 30-45°, а в завихрювачі третинного повітря - 60°, при цьому процентне співвідношення витрат повітря становить 40:10:50. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
