Спосіб спалювання твердого палива в киплячому шарі

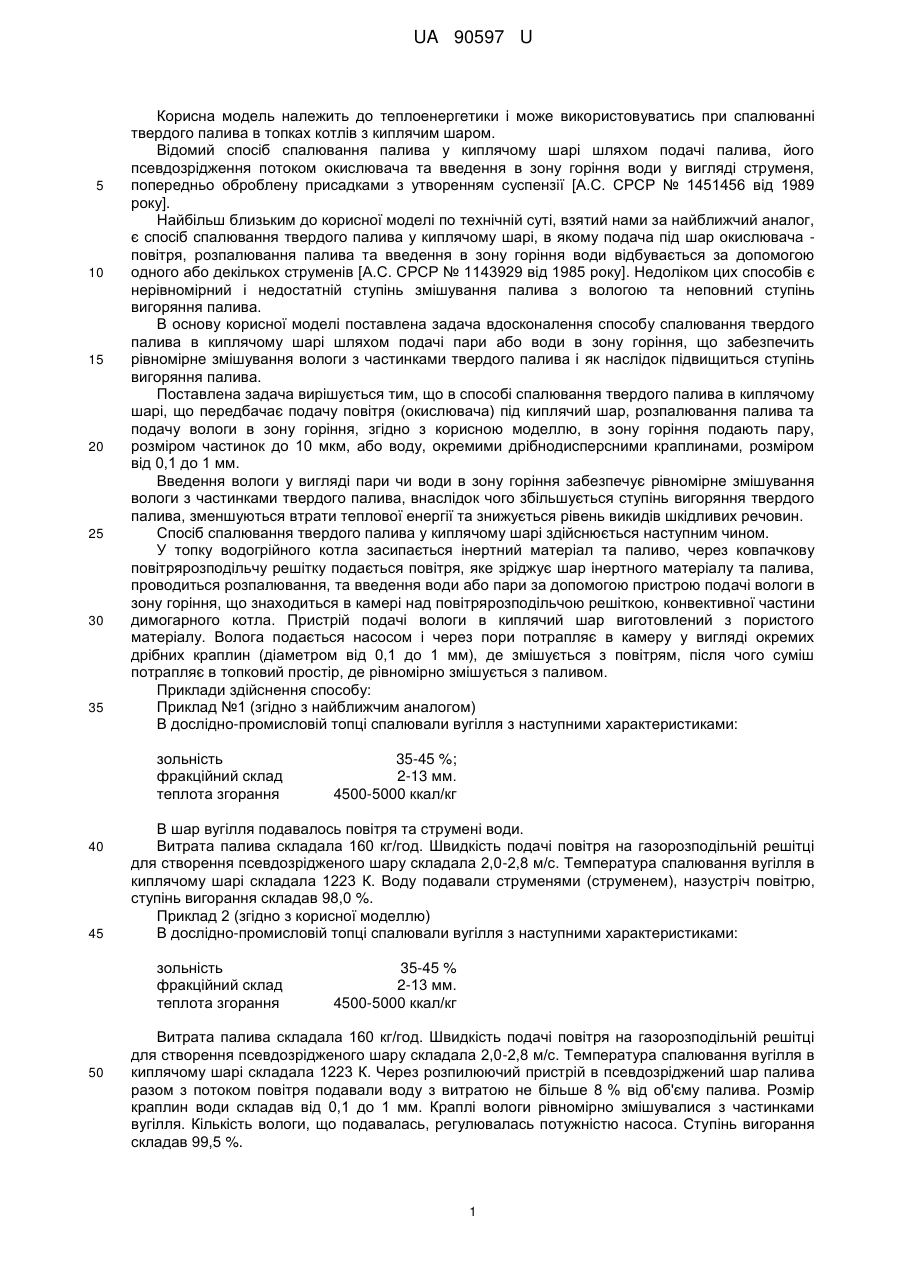

Реферат: Спосіб спалювання твердого палива у киплячому шарі включає подачу повітря (окислювача) під киплячий шар, розпалювання палива та подачу вологи в зону горіння. В зону горіння, подають пару, розміром частинок до 10 мкм, або воду, окремими дрібнодисперсними краплинами, розміром від 0,1 до 1 мм. UA 90597 U (54) СПОСІБ СПАЛЮВАННЯ ТВЕРДОГО ПАЛИВА В КИПЛЯЧОМУ ШАРІ UA 90597 U UA 90597 U 5 10 15 20 25 30 35 Корисна модель належить до теплоенергетики і може використовуватись при спалюванні твердого палива в топках котлів з киплячим шаром. Відомий спосіб спалювання палива у киплячому шарі шляхом подачі палива, його псевдозрідження потоком окислювача та введення в зону горіння води у вигляді струменя, попередньо оброблену присадками з утворенням суспензії [А.С. СРСР № 1451456 від 1989 року]. Найбільш близьким до корисної моделі по технічній суті, взятий нами за найближчий аналог, є спосіб спалювання твердого палива у киплячому шарі, в якому подача під шар окислювача повітря, розпалювання палива та введення в зону горіння води відбувається за допомогою одного або декількох струменів [А.С. СРСР № 1143929 від 1985 року]. Недоліком цих способів є нерівномірний і недостатній ступінь змішування палива з вологою та неповний ступінь вигоряння палива. В основу корисної моделі поставлена задача вдосконалення способу спалювання твердого палива в киплячому шарі шляхом подачі пари або води в зону горіння, що забезпечить рівномірне змішування вологи з частинками твердого палива і як наслідок підвищиться ступінь вигоряння палива. Поставлена задача вирішується тим, що в способі спалювання твердого палива в киплячому шарі, що передбачає подачу повітря (окислювача) під киплячий шар, розпалювання палива та подачу вологи в зону горіння, згідно з корисною моделлю, в зону горіння подають пару, розміром частинок до 10 мкм, або воду, окремими дрібнодисперсними краплинами, розміром від 0,1 до 1 мм. Введення вологи у вигляді пари чи води в зону горіння забезпечує рівномірне змішування вологи з частинками твердого палива, внаслідок чого збільшується ступінь вигоряння твердого палива, зменшуються втрати теплової енергії та знижується рівень викидів шкідливих речовин. Спосіб спалювання твердого палива у киплячому шарі здійснюється наступним чином. У топку водогрійного котла засипається інертний матеріал та паливо, через ковпачкову повітрярозподільчу решітку подається повітря, яке зріджує шар інертного матеріалу та палива, проводиться розпалювання, та введення води або пари за допомогою пристрою подачі вологи в зону горіння, що знаходиться в камері над повітрярозподільчою решіткою, конвективної частини димогарного котла. Пристрій подачі вологи в киплячий шар виготовлений з пористого матеріалу. Волога подається насосом і через пори потрапляє в камеру у вигляді окремих дрібних краплин (діаметром від 0,1 до 1 мм), де змішується з повітрям, після чого суміш потрапляє в топковий простір, де рівномірно змішується з паливом. Приклади здійснення способу: Приклад №1 (згідно з найближчим аналогом) В дослідно-промисловій топці спалювали вугілля з наступними характеристиками: зольність фракційний склад теплота згорання 40 45 В шар вугілля подавалось повітря та струмені води. Витрата палива складала 160 кг/год. Швидкість подачі повітря на газорозподільній решітці для створення псевдозрідженого шару складала 2,0-2,8 м/с. Температура спалювання вугілля в киплячому шарі складала 1223 К. Воду подавали струменями (струменем), назустріч повітрю, ступінь вигорання складав 98,0 %. Приклад 2 (згідно з корисної моделлю) В дослідно-промисловій топці спалювали вугілля з наступними характеристиками: зольність фракційний склад теплота згорання 50 35-45 %; 2-13 мм. 4500-5000 ккал/кг 35-45 % 2-13 мм. 4500-5000 ккал/кг Витрата палива складала 160 кг/год. Швидкість подачі повітря на газорозподільній решітці для створення псевдозрідженого шару складала 2,0-2,8 м/с. Температура спалювання вугілля в киплячому шарі складала 1223 К. Через розпилюючий пристрій в псевдозріджений шар палива разом з потоком повітря подавали воду з витратою не більше 8 % від об'єму палива. Розмір краплин води складав від 0,1 до 1 мм. Краплі вологи рівномірно змішувалися з частинками вугілля. Кількість вологи, що подавалась, регулювалась потужністю насоса. Ступінь вигорання складав 99,5 %. 1 UA 90597 U 5 Приклад 3 (згідно з корисною моделлю) Витрата палива складала 160 кг/год. Швидкість подачі повітря на газорозподільчій решітці для створення псевдозрідженого шару складала 2,0-2,8 м/с. Температура спалювання вугілля в киплячому шарі складала 1223 К. Через розпилюючий пристрій в псевдозріджений шар палива разом з потоком повітря подавали пару з витратою не більше 8 % від об'єму палива. Волога рівномірно змішувалась з частинками вугілля. Кількість вологи, що подавалась регулювалась потужністю парогенератора. Ступінь вигорання складав 99,9 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб спалювання твердого палива у киплячому шарі, що включає подачу повітря (окислювача) під киплячий шар, розпалювання палива та подачу вологи в зону горіння, який відрізняється тим, що в зону горіння подають пару, розміром частинок до 10 мкм, або воду, окремими дрібнодисперсними краплинами, розміром від 0,1 до 1 мм. 15 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
