Закидний невід для вилову риби зі ставів

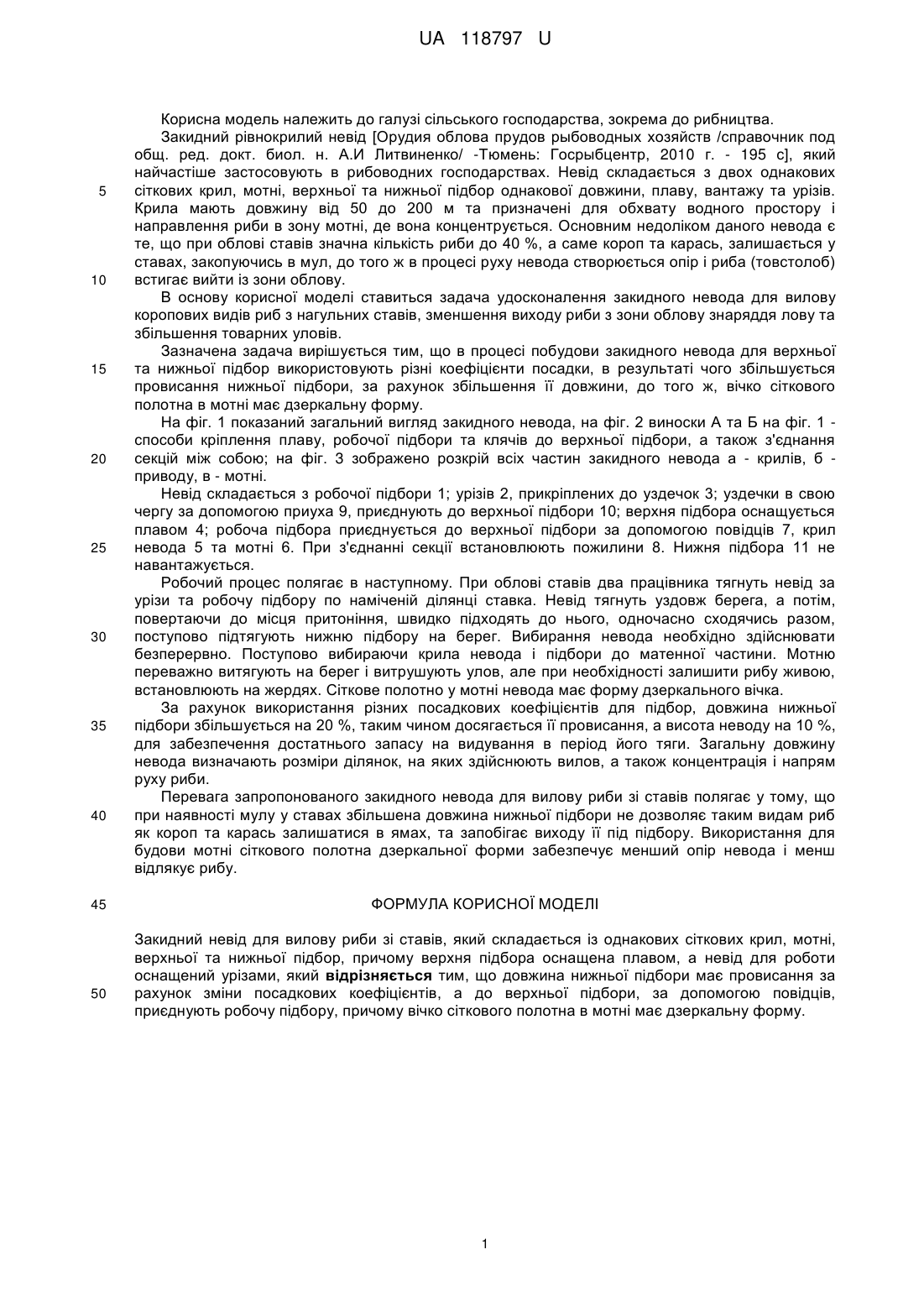

Реферат: UA 118797 U UA 118797 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до рибництва. Закидний рівнокрилий невід [Орудия облова прудов рыбоводных хозяйств /справочник под общ. ред. докт. биол. н. А.И Литвиненко/ -Тюмень: Госрыбцентр, 2010 г. - 195 с], який найчастіше застосовують в рибоводних господарствах. Невід складається з двох однакових сіткових крил, мотні, верхньої та нижньої підбор однакової довжини, плаву, вантажу та урізів. Крила мають довжину від 50 до 200 м та призначені для обхвату водного простору і направлення риби в зону мотні, де вона концентрується. Основним недоліком даного невода є те, що при облові ставів значна кількість риби до 40 %, а саме короп та карась, залишається у ставах, закопуючись в мул, до того ж в процесі руху невода створюється опір і риба (товстолоб) встигає вийти із зони облову. В основу корисної моделі ставиться задача удосконалення закидного невода для вилову коропових видів риб з нагульних ставів, зменшення виходу риби з зони облову знаряддя лову та збільшення товарних уловів. Зазначена задача вирішується тим, що в процесі побудови закидного невода для верхньої та нижньої підбор використовують різні коефіцієнти посадки, в результаті чого збільшується провисання нижньої підбори, за рахунок збільшення її довжини, до того ж, вічко сіткового полотна в мотні має дзеркальну форму. На фіг. 1 показаний загальний вигляд закидного невода, на фіг. 2 виноски А та Б на фіг. 1 способи кріплення плаву, робочої підбори та клячів до верхньої підбори, а також з'єднання секцій між собою; на фіг. 3 зображено розкрій всіх частин закидного невода а - крилів, б приводу, в - мотні. Невід складається з робочої підбори 1; урізів 2, прикріплених до уздечок 3; уздечки в свою чергу за допомогою приуха 9, приєднують до верхньої підбори 10; верхня підбора оснащується плавом 4; робоча підбора приєднується до верхньої підбори за допомогою повідців 7, крил невода 5 та мотні 6. При з'єднанні секції встановлюють пожилини 8. Нижня підбора 11 не навантажується. Робочий процес полягає в наступному. При облові ставів два працівника тягнуть невід за урізи та робочу підбору по наміченій ділянці ставка. Невід тягнуть уздовж берега, а потім, повертаючи до місця притоніння, швидко підходять до нього, одночасно сходячись разом, поступово підтягують нижню підбору на берег. Вибирання невода необхідно здійснювати безперервно. Поступово вибираючи крила невода і підбори до матенної частини. Мотню переважно витягують на берег і витрушують улов, але при необхідності залишити рибу живою, встановлюють на жердях. Сіткове полотно у мотні невода має форму дзеркального вічка. За рахунок використання різних посадкових коефіцієнтів для підбор, довжина нижньої підбори збільшується на 20 %, таким чином досягається її провисання, а висота неводу на 10 %, для забезпечення достатнього запасу на видування в період його тяги. Загальну довжину невода визначають розміри ділянок, на яких здійснюють вилов, а також концентрація і напрям руху риби. Перевага запропонованого закидного невода для вилову риби зі ставів полягає у тому, що при наявності мулу у ставах збільшена довжина нижньої підбори не дозволяє таким видам риб як короп та карась залишатися в ямах, та запобігає виходу її під підбору. Використання для будови мотні сіткового полотна дзеркальної форми забезпечує менший опір невода і менш відлякує рибу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Закидний невід для вилову риби зі ставів, який складається із однакових сіткових крил, мотні, верхньої та нижньої підбор, причому верхня підбора оснащена плавом, а невід для роботи оснащений урізами, який відрізняється тим, що довжина нижньої підбори має провисання за рахунок зміни посадкових коефіцієнтів, а до верхньої підбори, за допомогою повідців, приєднують робочу підбору, причому вічко сіткового полотна в мотні має дзеркальну форму. 1 UA 118797 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
