Мобільний ставний невід для лову риби

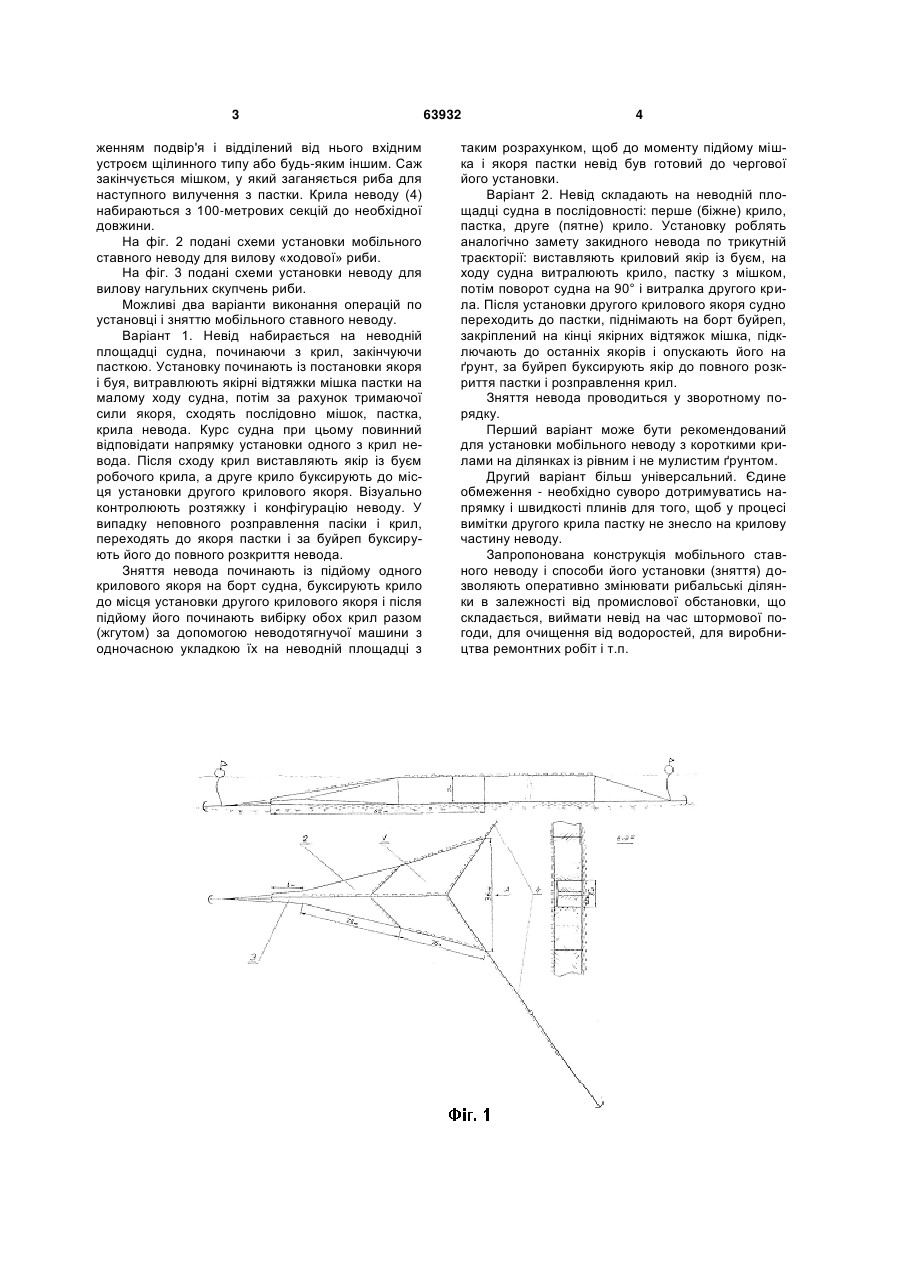

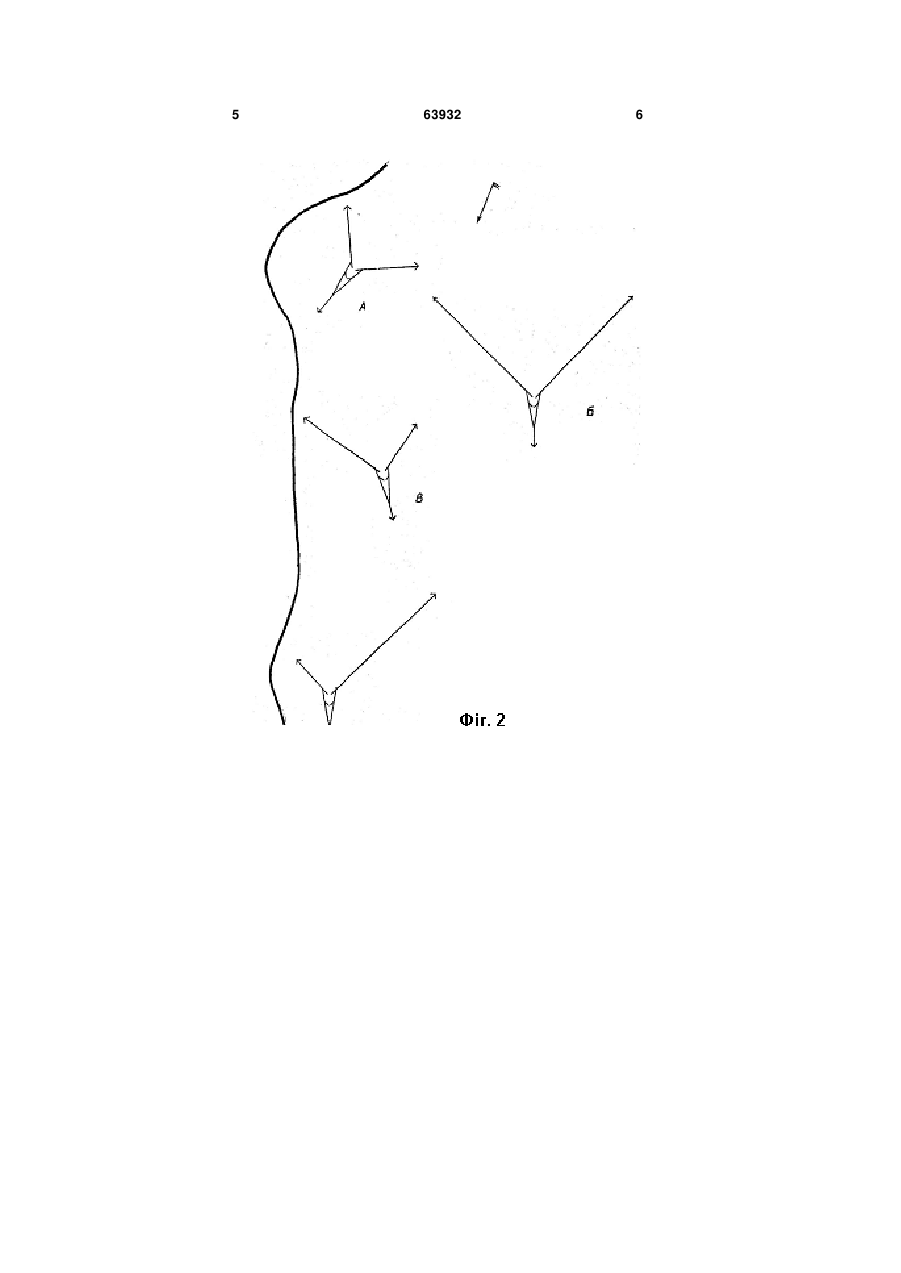

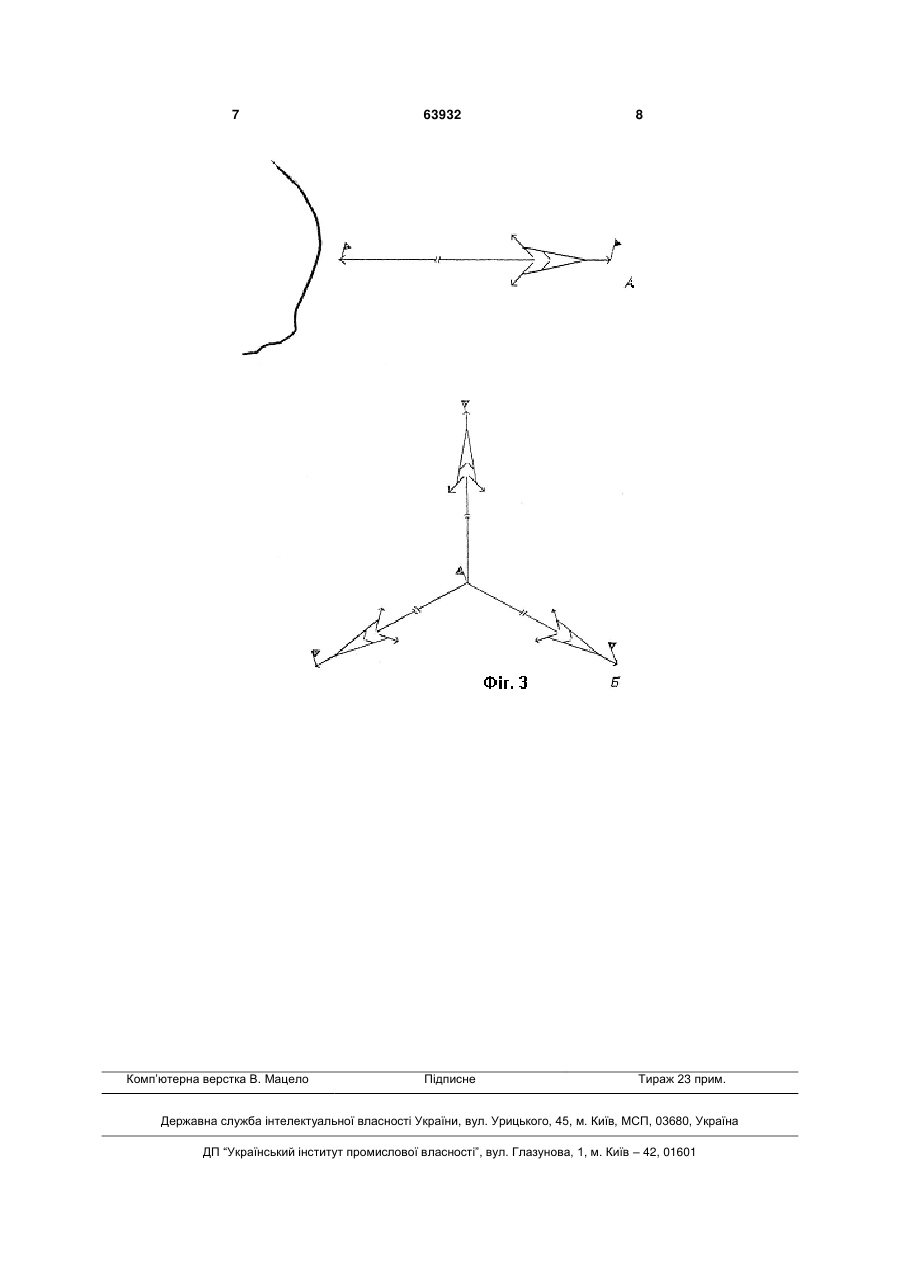

Мобільний ставний невід, що складається з пастки і крил, який відрізняється тим, що невід виконаний з нероздільним каркасом і сітковою частиною, що дозволяє здійснити установку і зняття неводу протягом короткого періоду часу за допомогою самохідного судна, оснащеного вантажопідйомним і неводовитягуючим устаткуванням. (19) (21) u201103638 (22) 28.03.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ГАММА ВОЛОДИМИР ГРИГОРОВИЧ (73) КЕРЧЕНСЬКИЙ ДЕРЖАВНИЙ МОРСЬКИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 женням подвір'я і відділений від нього вхідним устроєм щілинного типу або будь-яким іншим. Саж закінчується мішком, у який заганяється риба для наступного вилучення з пастки. Крила неводу (4) набираються з 100-метрових секцій до необхідної довжини. На фіг. 2 подані схеми установки мобільного ставного неводу для вилову «ходової» риби. На фіг. 3 подані схеми установки неводу для вилову нагульних скупчень риби. Можливі два варіанти виконання операцій по установці і зняттю мобільного ставного неводу. Варіант 1. Невід набирається на неводній площадці судна, починаючи з крил, закінчуючи пасткою. Установку починають із постановки якоря і буя, витравлюють якірні відтяжки мішка пастки на малому ходу судна, потім за рахунок тримаючої сили якоря, сходять послідовно мішок, пастка, крила невода. Курс судна при цьому повинний відповідати напрямку установки одного з крил невода. Після сходу крил виставляють якір із буєм робочого крила, а друге крило буксирують до місця установки другого крилового якоря. Візуально контролюють розтяжку і конфігурацію неводу. У випадку неповного розправлення пасіки і крил, переходять до якоря пастки і за буйреп буксирують його до повного розкриття невода. Зняття невода починають із підйому одного крилового якоря на борт судна, буксирують крило до місця установки другого крилового якоря і після підйому його починають вибірку обох крил разом (жгутом) за допомогою неводотягнучої машини з одночасною укладкою їх на неводній площадці з 63932 4 таким розрахунком, щоб до моменту підйому мішка і якоря пастки невід був готовий до чергової його установки. Варіант 2. Невід складають на неводній площадці судна в послідовності: перше (біжне) крило, пастка, друге (пятне) крило. Установку роблять аналогічно замету закидного невода по трикутній траєкторії: виставляють криловий якір із буєм, на ходу судна витралюють крило, пастку з мішком, потім поворот судна на 90° і витралка другого крила. Після установки другого крилового якоря судно переходить до пастки, піднімають на борт буйреп, закріплений на кінці якірних відтяжок мішка, підключають до останніх якорів і опускають його на ґрунт, за буйреп буксирують якір до повного розкриття пастки і розправлення крил. Зняття невода проводиться у зворотному порядку. Перший варіант може бути рекомендований для установки мобільного неводу з короткими крилами на ділянках із рівним і не мулистим ґрунтом. Другий варіант більш універсальний. Єдине обмеження - необхідно суворо дотримуватись напрямку і швидкості плинів для того, щоб у процесі вимітки другого крила пастку не знесло на крилову частину неводу. Запропонована конструкція мобільного ставного неводу і способи його установки (зняття) дозволяють оперативно змінювати рибальські ділянки в залежності від промислової обстановки, що складається, виймати невід на час штормової погоди, для очищення від водоростей, для виробництва ремонтних робіт і т.п. 5 63932 6 7 Комп’ютерна верстка В. Мацело 63932 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
