Спосіб визначення міцності композитів на втомленість при згині

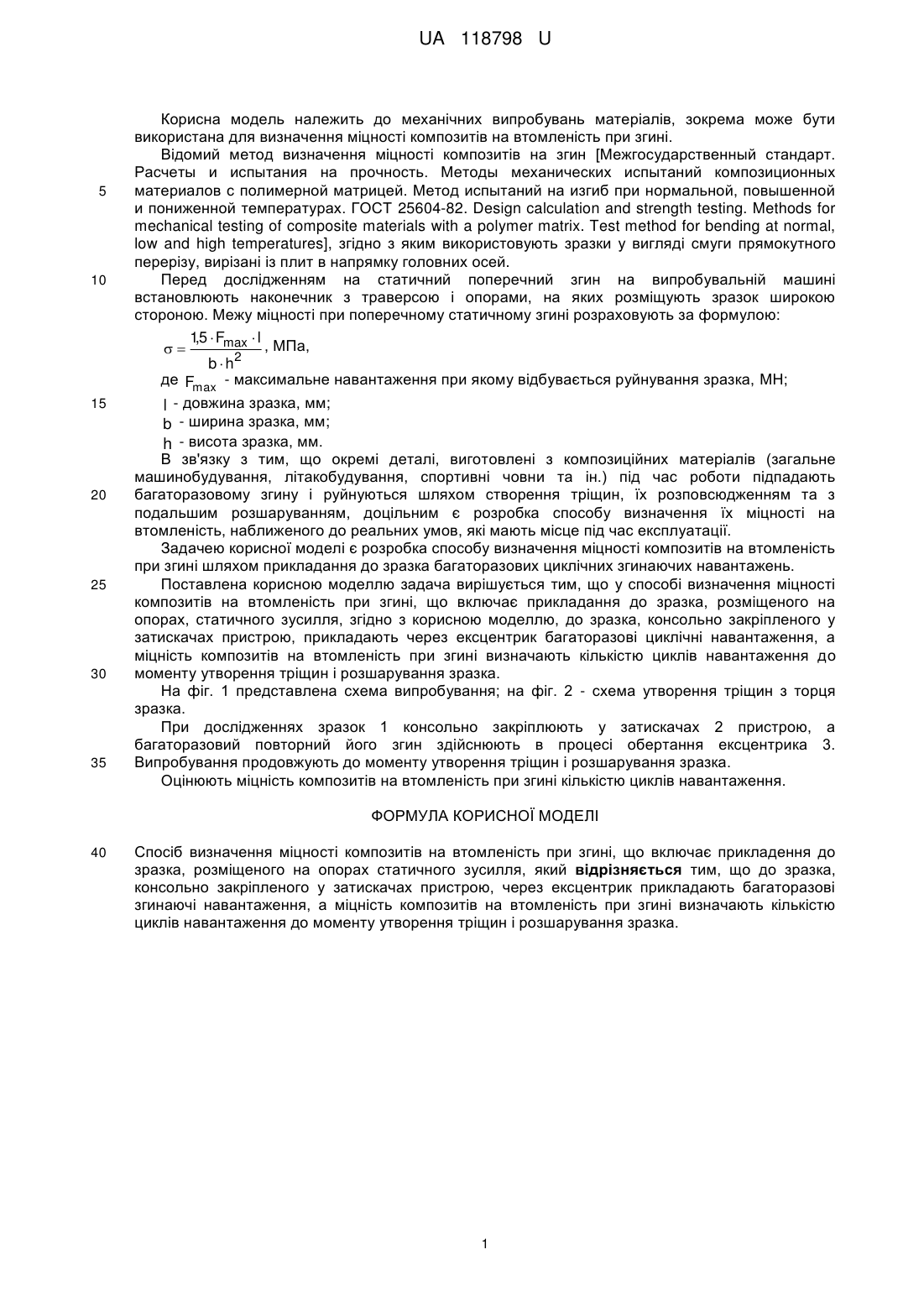

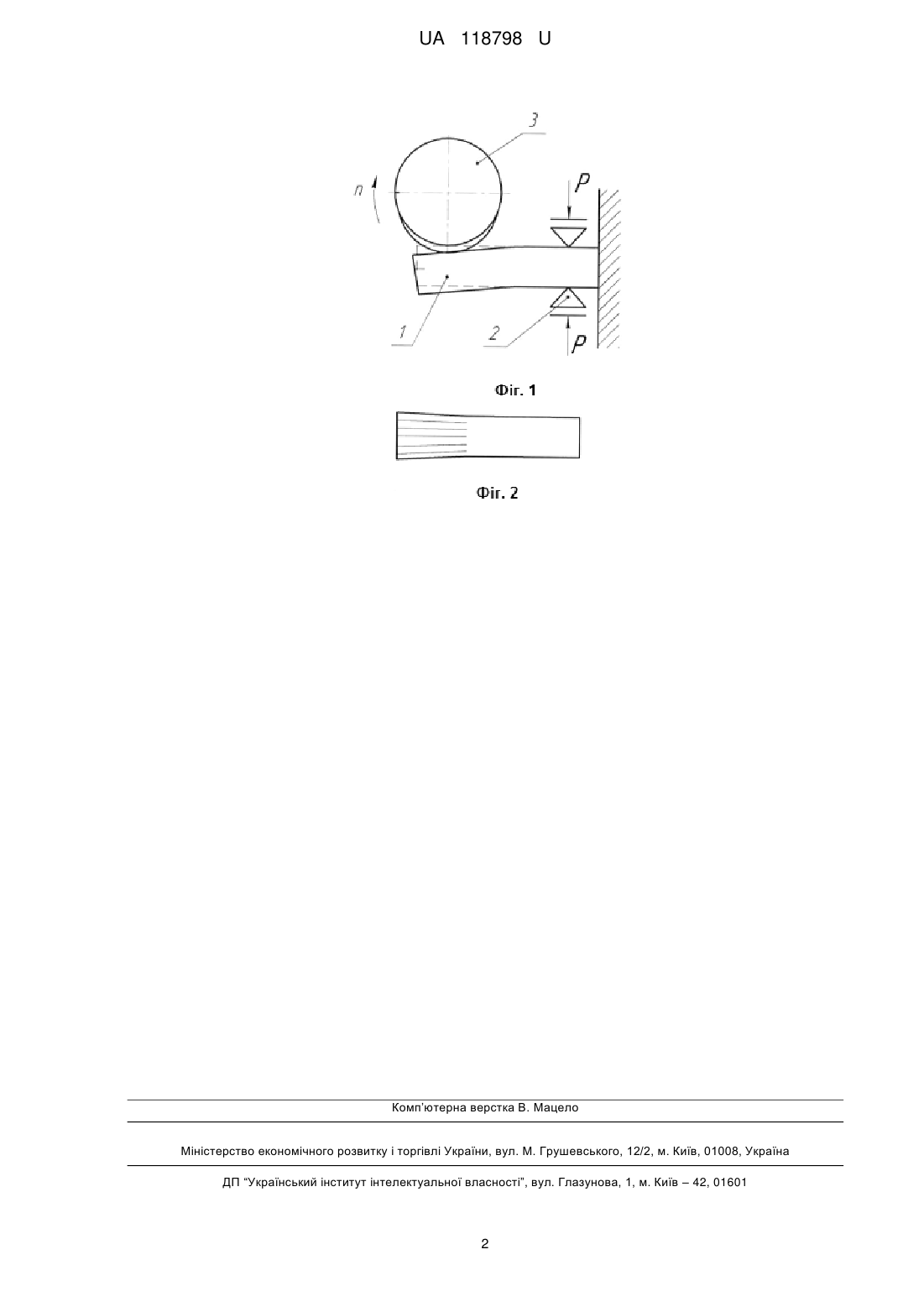

Реферат: Спосіб визначення міцності композитів на втомленість при згині включає прикладення до зразка, розміщеного на опорах статичного зусилля. До зразка, консольно закріпленого у затискачах пристрою, через ексцентрик прикладають багаторазові згинаючі навантаження. Міцність композитів на втомленість при згині визначають кількістю циклів навантаження до моменту утворення тріщин і розшарування зразка. UA 118798 U (54) СПОСІБ ВИЗНАЧЕННЯ МІЦНОСТІ КОМПОЗИТІВ НА ВТОМЛЕНІСТЬ ПРИ ЗГИНІ UA 118798 U UA 118798 U 5 10 15 20 25 30 35 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення міцності композитів на втомленість при згині. Відомий метод визначення міцності композитів на згин [Межгосударственный стандарт. Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей. Метод испытаний на изгиб при нормальной, повышенной и пониженной температурах. ГОСТ 25604-82. Design calculation and strength testing. Methods for mechanical testing of composite materials with a polymer matrix. Test method for bending at normal, low and high temperatures], згідно з яким використовують зразки у вигляді смуги прямокутного перерізу, вирізані із плит в напрямку головних осей. Перед дослідженням на статичний поперечний згин на випробувальній машині встановлюють наконечник з траверсою і опорами, на яких розміщують зразок широкою стороною. Межу міцності при поперечному статичному згині розраховують за формулою: 15  Fmax  l , МПа, ,  b  h2 де Fmax - максимальне навантаження при якому відбувається руйнування зразка, МН; l - довжина зразка, мм; b - ширина зразка, мм; h - висота зразка, мм. В зв'язку з тим, що окремі деталі, виготовлені з композиційних матеріалів (загальне машинобудування, літакобудування, спортивні човни та ін.) під час роботи підпадають багаторазовому згину і руйнуються шляхом створення тріщин, їх розповсюдженням та з подальшим розшаруванням, доцільним є розробка способу визначення їх міцності на втомленість, наближеного до реальних умов, які мають місце під час експлуатації. Задачею корисної моделі є розробка способу визначення міцності композитів на втомленість при згині шляхом прикладання до зразка багаторазових циклічних згинаючих навантажень. Поставлена корисною моделлю задача вирішується тим, що у способі визначення міцності композитів на втомленість при згині, що включає прикладання до зразка, розміщеного на опорах, статичного зусилля, згідно з корисною моделлю, до зразка, консольно закріпленого у затискачах пристрою, прикладають через ексцентрик багаторазові циклічні навантаження, а міцність композитів на втомленість при згині визначають кількістю циклів навантаження до моменту утворення тріщин і розшарування зразка. На фіг. 1 представлена схема випробування; на фіг. 2 - схема утворення тріщин з торця зразка. При дослідженнях зразок 1 консольно закріплюють у затискачах 2 пристрою, а багаторазовий повторний його згин здійснюють в процесі обертання ексцентрика 3. Випробування продовжують до моменту утворення тріщин і розшарування зразка. Оцінюють міцність композитів на втомленість при згині кількістю циклів навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб визначення міцності композитів на втомленість при згині, що включає прикладення до зразка, розміщеного на опорах статичного зусилля, який відрізняється тим, що до зразка, консольно закріпленого у затискачах пристрою, через ексцентрик прикладають багаторазові згинаючі навантаження, а міцність композитів на втомленість при згині визначають кількістю циклів навантаження до моменту утворення тріщин і розшарування зразка. 1 UA 118798 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
