Спосіб підігрівання повітря і охолодження теплоносія при утворенні льоду у воді водойм

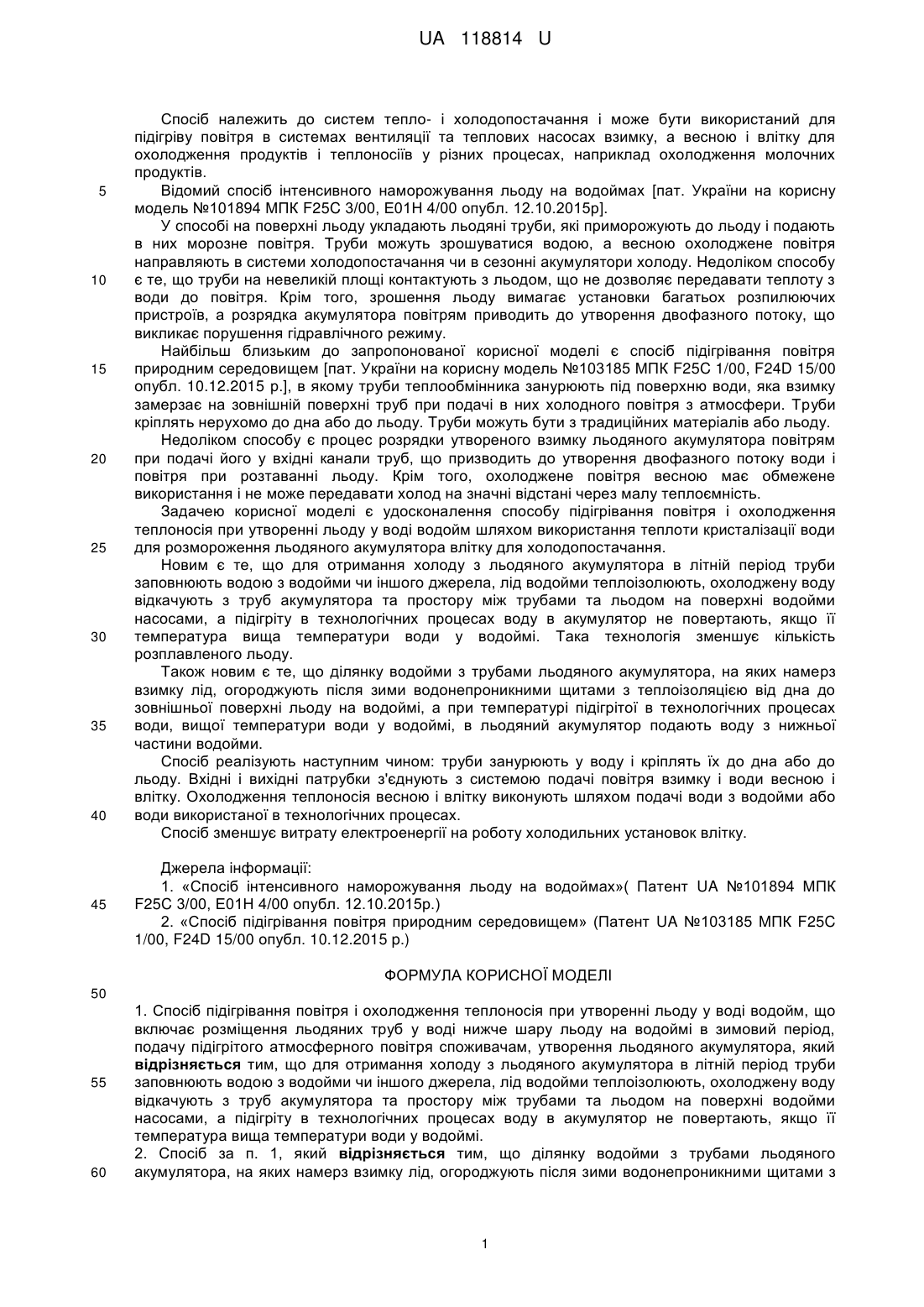

Реферат: Спосіб підігрівання повітря і охолодження теплоносія при утворенні льоду у воді водойм, включає розміщення льодяних труб у воді нижче шару льоду на водоймі в зимовий період, подачу підігрітого атмосферного повітря споживачам, утворення льодяного акумулятора. Для отримання холоду з льодяного акумулятора в літній період труби заповнюють водою з водойми чи іншого джерела. Лід водойми теплоізолюють. Охолоджену воду відкачують з труб акумулятора та простору між трубами та льодом на поверхні водойми насосами. Підігріту в технологічних процесах воду в акумулятор не повертають, якщо її температура вища температури води у водоймі. UA 118814 U (54) СПОСІБ ПІДІГРІВАННЯ ПОВІТРЯ І ОХОЛОДЖЕННЯ ТЕПЛОНОСІЯ ПРИ УТВОРЕННІ ЛЬОДУ У ВОДІ ВОДОЙМ UA 118814 U UA 118814 U 5 10 15 20 25 30 35 40 45 Спосіб належить до систем тепло- і холодопостачання і може бути використаний для підігріву повітря в системах вентиляції та теплових насосах взимку, а весною і влітку для охолодження продуктів і теплоносіїв у різних процесах, наприклад охолодження молочних продуктів. Відомий спосіб інтенсивного наморожування льоду на водоймах [пат. України на корисну модель №101894 МПК F25C 3/00, Е01Н 4/00 опубл. 12.10.2015р]. У способі на поверхні льоду укладають льодяні труби, які приморожують до льоду і подають в них морозне повітря. Труби можуть зрошуватися водою, а весною охолоджене повітря направляють в системи холодопостачання чи в сезонні акумулятори холоду. Недоліком способу є те, що труби на невеликій площі контактують з льодом, що не дозволяє передавати теплоту з води до повітря. Крім того, зрошення льоду вимагає установки багатьох розпилюючих пристроїв, а розрядка акумулятора повітрям приводить до утворення двофазного потоку, що викликає порушення гідравлічного режиму. Найбільш близьким до запропонованої корисної моделі є спосіб підігрівання повітря природним середовищем [пат. України на корисну модель №103185 МПК F25C 1/00, F24D 15/00 опубл. 10.12.2015 р.], в якому труби теплообмінника занурюють під поверхню води, яка взимку замерзає на зовнішній поверхні труб при подачі в них холодного повітря з атмосфери. Труби кріплять нерухомо до дна або до льоду. Труби можуть бути з традиційних матеріалів або льоду. Недоліком способу є процес розрядки утвореного взимку льодяного акумулятора повітрям при подачі його у вхідні канали труб, що призводить до утворення двофазного потоку води і повітря при розтаванні льоду. Крім того, охолоджене повітря весною має обмежене використання і не може передавати холод на значні відстані через малу теплоємність. Задачею корисної моделі є удосконалення способу підігрівання повітря і охолодження теплоносія при утворенні льоду у воді водойм шляхом використання теплоти кристалізації води для розмороження льодяного акумулятора влітку для холодопостачання. Новим є те, що для отримання холоду з льодяного акумулятора в літній період труби заповнюють водою з водойми чи іншого джерела, лід водойми теплоізолюють, охолоджену воду відкачують з труб акумулятора та простору між трубами та льодом на поверхні водойми насосами, а підігріту в технологічних процесах воду в акумулятор не повертають, якщо її температура вища температури води у водоймі. Така технологія зменшує кількість розплавленого льоду. Також новим є те, що ділянку водойми з трубами льодяного акумулятора, на яких намерз взимку лід, огороджують після зими водонепроникними щитами з теплоізоляцією від дна до зовнішньої поверхні льоду на водоймі, а при температурі підігрітої в технологічних процесах води, вищої температури води у водоймі, в льодяний акумулятор подають воду з нижньої частини водойми. Спосіб реалізують наступним чином: труби занурюють у воду і кріплять їх до дна або до льоду. Вхідні і вихідні патрубки з'єднують з системою подачі повітря взимку і води весною і влітку. Охолодження теплоносія весною і влітку виконують шляхом подачі води з водойми або води використаної в технологічних процесах. Спосіб зменшує витрату електроенергії на роботу холодильних установок влітку. Джерела інформації: 1. «Спосіб інтенсивного наморожування льоду на водоймах»( Патент UA №101894 МПК F25C 3/00, Е01Н 4/00 опубл. 12.10.2015р.) 2. «Спосіб підігрівання повітря природним середовищем» (Патент UA №103185 MПК F25C 1/00, F24D 15/00 опубл. 10.12.2015 p.) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб підігрівання повітря і охолодження теплоносія при утворенні льоду у воді водойм, що включає розміщення льодяних труб у воді нижче шару льоду на водоймі в зимовий період, подачу підігрітого атмосферного повітря споживачам, утворення льодяного акумулятора, який відрізняється тим, що для отримання холоду з льодяного акумулятора в літній період труби заповнюють водою з водойми чи іншого джерела, лід водойми теплоізолюють, охолоджену воду відкачують з труб акумулятора та простору між трубами та льодом на поверхні водойми насосами, а підігріту в технологічних процесах воду в акумулятор не повертають, якщо її температура вища температури води у водоймі. 2. Спосіб за п. 1, який відрізняється тим, що ділянку водойми з трубами льодяного акумулятора, на яких намерз взимку лід, огороджують після зими водонепроникними щитами з 1 UA 118814 U 5 теплоізоляцією від дна до зовнішньої поверхні льоду на водоймі, а при температурі підігрітої в технологічних процесах води вищої температури води у водоймі, в льодяний акумулятор подають воду з нижньої частини водойми. 3. Спосіб за п. 1, який відрізняється тим, що воду, як проміжний теплоносій, подають в льодяний акумулятор незалежно від її температури після процесів охолодження. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
