Спосіб регулювання роботи системи вентиляції піддахового простору

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 39349

Опубліковано: 25.02.2009

Автори: Жван Віктор Денисович, Семеніхіна Вікторія Петрівна

Завантажити PDF файл.

Формула / Реферат

Спосіб регулювання роботи системи вентиляції піддахового простору похилого даху суміщеного типу, що включає перешкоджання доступу зовнішнього повітря у піддашшя під час несприятливих температурно-вологісних атмосферних умов, що характеризуються коливанням зовнішніх температур від 0 до -10 °С, який відрізняється тим, що перешкоджання доступу повітря здійснюється із використанням механізму, що складається із лопаті, яка обертається навколо нерухомого стрижня за допомогою термопари у вигляді спіралі.

Текст

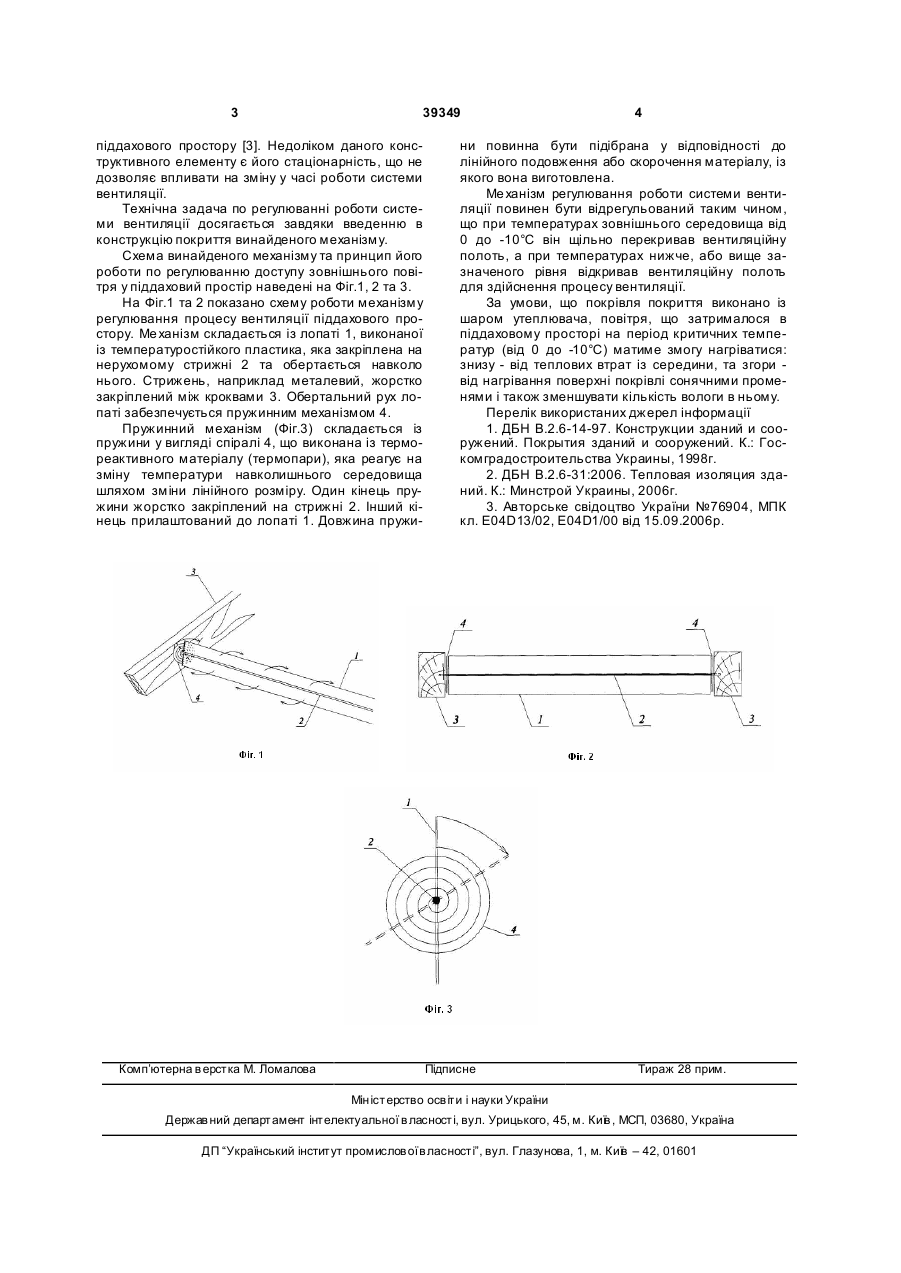

Спосіб регулювання роботи системи вентиляції піддахового простору похилого даху суміщеного 3 39349 піддахового простору [3]. Недоліком даного конструктивного елементу є його стаціонарність, що не дозволяє впливати на зміну у часі роботи системи вентиляції. Технічна задача по регулюванні роботи системи вентиляції досягається завдяки введенню в конструкцію покриття винайденого механізму. Схема винайденого механізму та принцип його роботи по регулюванню доступу зовнішнього повітря у піддаховий простір наведені на Фіг.1, 2 та 3. На Фіг.1 та 2 показано схему роботи механізму регулювання процесу вентиляції піддахового простору. Ме ханізм складається із лопаті 1, виконаної із температуростійкого пластика, яка закріплена на нерухомому стрижні 2 та обертається навколо нього. Стрижень, наприклад металевий, жорстко закріплений між кроквами 3. Обертальний рух лопаті забезпечується пружинним механізмом 4. Пружинний механізм (Фіг.3) складається із пружини у вигляді спіралі 4, що виконана із термореактивного матеріалу (термопари), яка реагує на зміну температури навколишнього середовища шляхом зміни лінійного розміру. Один кінець пружини жорстко закріплений на стрижні 2. Інший кінець прилаштований до лопаті 1. Довжина пружи Комп’ютерна в ерстка М. Ломалова 4 ни повинна бути підібрана у відповідності до лінійного подовження або скорочення матеріалу, із якого вона виготовлена. Ме ханізм регулювання роботи системи вентиляції повинен бути відрегульований таким чином, що при температурах зовнішнього середовища від 0 до -10°С він щільно перекривав вентиляційну полоть, а при температурах нижче, або вище зазначеного рівня відкривав вентиляційну полоть для здійснення процесу вентиляції. За умови, що покрівля покриття виконано із шаром утеплювача, повітря, що затрималося в піддаховому просторі на період критичних температур (від 0 до -10°С) матиме змогу нагріватися: знизу - від теплових втрат із середини, та згори від нагрівання поверхні покрівлі сонячними променями і також зменшувати кількість вологи в ньому. Перелік використаних джерел інформації 1. ДБН В.2.6-14-97. Конструкции зданий и сооружений. Покрытия зданий и сооружений. К.: Госкомградостроительства Украины, 1998г. 2. ДБН В.2.6-31:2006. Тепловая изоляция зданий. К.: Минстрой Украины, 2006г. 3. Авторське свідоцтво України №76904, МПК кл. E04D13/02, E04D1/00 від 15.09.2006p. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for control of operation of ventilation system of under-roof space

Автори англійською

Zhvan Viktor Denysovych, Semenikhina Viktoria Petrivna

Назва патенту російською

Способ регулировки системы вентиляции подкрышного пространства

Автори російською

Жван Виктор Денисович, Семенихина Виктория Петровна

МПК / Мітки

МПК: E04D 11/00, E04B 7/00

Мітки: роботи, піддахового, системі, регулювання, вентиляції, простору, спосіб
