Формула / Реферат

1. Спосіб виготовлення полімерних виробів з інтелектуальними датчиками екструзією, в якому циліндричний довгомірний елемент подають в екструзійну головку, обкладають розплавом термопластичного полімеру та охолоджують відформований полімерний виріб, який відрізняється тим, що циліндричний довгомірний елемент попередньо формують з того ж термопластичного полімеру, що й полімерний виріб, з заданим розташуванням назовні чи зсередини циліндричного довгомірного елемента інтелектуальних датчиків.

2. Спосіб за п. 1, який відрізняється тим, що використовують циліндричний довгомірний елемент з поперечним перерізом у формі кола, полоси, кутника, кругового сегмента.

Текст

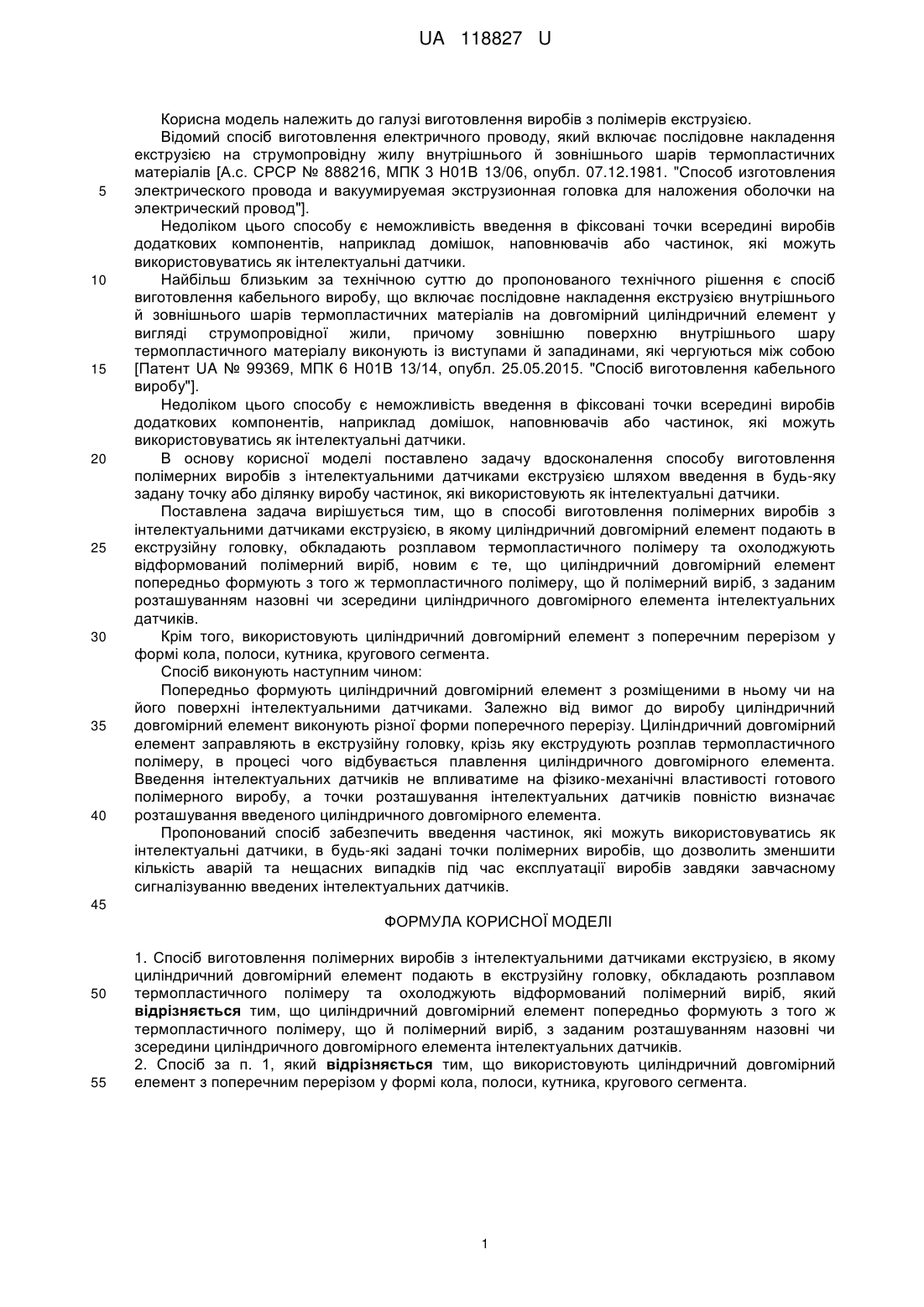

Реферат: Спосіб виготовлення полімерних виробів з інтелектуальними датчиками екструзією, в якому циліндричний довгомірний елемент подають в екструзійну головку, обкладають розплавом термопластичного полімеру та охолоджують відформований полімерний виріб. При цьому циліндричний довгомірний елемент попередньо формують з того ж термопластичного полімеру, що й полімерний виріб, з заданим розташуванням назовні чи зсередини циліндричного довгомірного елемента інтелектуальних датчиків. UA 118827 U (12) UA 118827 U UA 118827 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі виготовлення виробів з полімерів екструзією. Відомий спосіб виготовлення електричного проводу, який включає послідовне накладення екструзією на струмопровідну жилу внутрішнього й зовнішнього шарів термопластичних матеріалів [А.с. СРСР № 888216, МПК 3 Н01В 13/06, опубл. 07.12.1981. "Способ изготовления электрического провода и вакуумируемая экструзионная головка для наложения оболочки на электрический провод"]. Недоліком цього способу є неможливість введення в фіксовані точки всередині виробів додаткових компонентів, наприклад домішок, наповнювачів або частинок, які можуть використовуватись як інтелектуальні датчики. Найбільш близьким за технічною суттю до пропонованого технічного рішення є спосіб виготовлення кабельного виробу, що включає послідовне накладення екструзією внутрішнього й зовнішнього шарів термопластичних матеріалів на довгомірний циліндричний елемент у вигляді струмопровідної жили, причому зовнішню поверхню внутрішнього шару термопластичного матеріалу виконують із виступами й западинами, які чергуються між собою [Патент UA № 99369, МПК 6 Н01В 13/14, опубл. 25.05.2015. "Спосіб виготовлення кабельного виробу"]. Недоліком цього способу є неможливість введення в фіксовані точки всередині виробів додаткових компонентів, наприклад домішок, наповнювачів або частинок, які можуть використовуватись як інтелектуальні датчики. В основу корисної моделі поставлено задачу вдосконалення способу виготовлення полімерних виробів з інтелектуальними датчиками екструзією шляхом введення в будь-яку задану точку або ділянку виробу частинок, які використовують як інтелектуальні датчики. Поставлена задача вирішується тим, що в способі виготовлення полімерних виробів з інтелектуальними датчиками екструзією, в якому циліндричний довгомірний елемент подають в екструзійну головку, обкладають розплавом термопластичного полімеру та охолоджують відформований полімерний виріб, новим є те, що циліндричний довгомірний елемент попередньо формують з того ж термопластичного полімеру, що й полімерний виріб, з заданим розташуванням назовні чи зсередини циліндричного довгомірного елемента інтелектуальних датчиків. Крім того, використовують циліндричний довгомірний елемент з поперечним перерізом у формі кола, полоси, кутника, кругового сегмента. Спосіб виконують наступним чином: Попередньо формують циліндричний довгомірний елемент з розміщеними в ньому чи на його поверхні інтелектуальними датчиками. Залежно від вимог до виробу циліндричний довгомірний елемент виконують різної форми поперечного перерізу. Циліндричний довгомірний елемент заправляють в екструзійну головку, крізь яку екструдують розплав термопластичного полімеру, в процесі чого відбувається плавлення циліндричного довгомірного елемента. Введення інтелектуальних датчиків не впливатиме на фізико-механічні властивості готового полімерного виробу, а точки розташування інтелектуальних датчиків повністю визначає розташування введеного циліндричного довгомірного елемента. Пропонований спосіб забезпечить введення частинок, які можуть використовуватись як інтелектуальні датчики, в будь-які задані точки полімерних виробів, що дозволить зменшити кількість аварій та нещасних випадків під час експлуатації виробів завдяки завчасному сигналізуванню введених інтелектуальних датчиків. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Спосіб виготовлення полімерних виробів з інтелектуальними датчиками екструзією, в якому циліндричний довгомірний елемент подають в екструзійну головку, обкладають розплавом термопластичного полімеру та охолоджують відформований полімерний виріб, який відрізняється тим, що циліндричний довгомірний елемент попередньо формують з того ж термопластичного полімеру, що й полімерний виріб, з заданим розташуванням назовні чи зсередини циліндричного довгомірного елемента інтелектуальних датчиків. 2. Спосіб за п. 1, який відрізняється тим, що використовують циліндричний довгомірний елемент з поперечним перерізом у формі кола, полоси, кутника, кругового сегмента. 1 UA 118827 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B29C 47/02

Мітки: спосіб, інтелектуальними, полімерних, виробів, екструзією, виготовлення, датчиками
