Спосіб використання теплоти замерзання води для теплового насоса

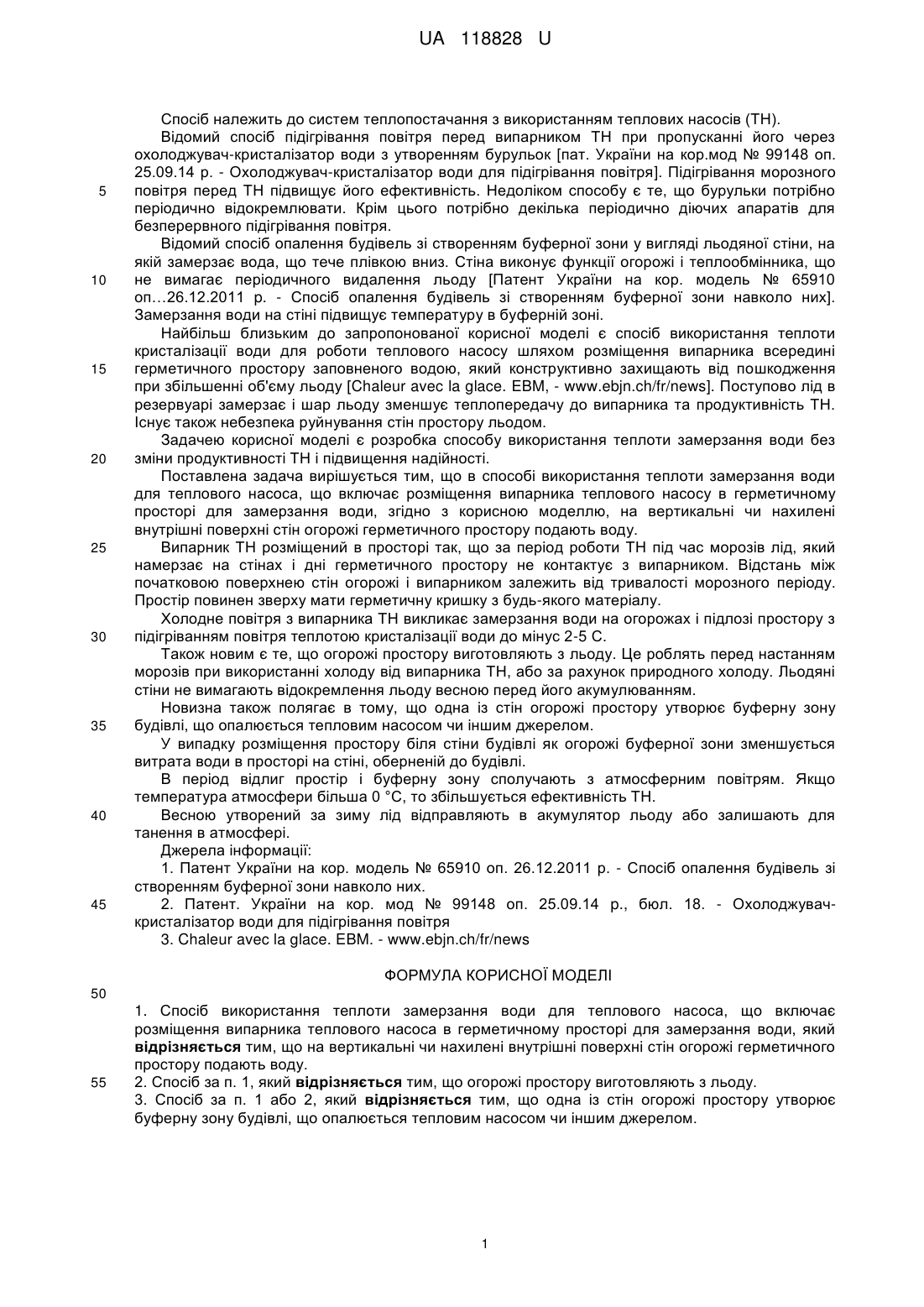

Реферат: Спосіб використання теплоти замерзання води для теплового насоса включає розміщення випарника теплового насоса в герметичному просторі для замерзання води. На вертикальні чи нахилені внутрішні поверхні стін огорожі герметичного простору подають воду. UA 118828 U (54) СПОСІБ ВИКОРИСТАННЯ ТЕПЛОТИ ЗАМЕРЗАННЯ ВОДИ ДЛЯ ТЕПЛОВОГО НАСОСА UA 118828 U UA 118828 U 5 10 15 20 25 30 35 40 45 Спосіб належить до систем теплопостачання з використанням теплових насосів (ТН). Відомий спосіб підігрівання повітря перед випарником ТН при пропусканні його через охолоджувач-кристалізатор води з утворенням бурульок [пат. України на кор.мод № 99148 оп. 25.09.14 р. - Охолоджувач-кристалізатор води для підігрівання повітря]. Підігрівання морозного повітря перед ТН підвищує його ефективність. Недоліком способу є те, що бурульки потрібно періодично відокремлювати. Крім цього потрібно декілька періодично діючих апаратів для безперервного підігрівання повітря. Відомий спосіб опалення будівель зі створенням буферної зони у вигляді льодяної стіни, на якій замерзає вода, що тече плівкою вниз. Стіна виконує функції огорожі і теплообмінника, що не вимагає періодичного видалення льоду [Патент України на кор. модель № 65910 оп…26.12.2011 p. - Спосіб опалення будівель зі створенням буферної зони навколо них]. Замерзання води на стіні підвищує температуру в буферній зоні. Найбільш близьким до запропонованої корисної моделі є спосіб використання теплоти кристалізації води для роботи теплового насосу шляхом розміщення випарника всередині герметичного простору заповненого водою, який конструктивно захищають від пошкодження при збільшенні об'єму льоду [Chaleur avec la glace. EBM, - www.ebjn.ch/fr/news]. Поступово лід в резервуарі замерзає і шар льоду зменшує теплопередачу до випарника та продуктивність ТН. Існує також небезпека руйнування стін простору льодом. Задачею корисної моделі є розробка способу використання теплоти замерзання води без зміни продуктивності ТН і підвищення надійності. Поставлена задача вирішується тим, що в способі використання теплоти замерзання води для теплового насоса, що включає розміщення випарника теплового насосу в герметичному просторі для замерзання води, згідно з корисною моделлю, на вертикальні чи нахилені внутрішні поверхні стін огорожі герметичного простору подають воду. Випарник ТН розміщений в просторі так, що за період роботи ТН під час морозів лід, який намерзає на стінах і дні герметичного простору не контактує з випарником. Відстань між початковою поверхнею стін огорожі і випарником залежить від тривалості морозного періоду. Простір повинен зверху мати герметичну кришку з будь-якого матеріалу. Холодне повітря з випарника ТН викликає замерзання води на огорожах і підлозі простору з підігріванням повітря теплотою кристалізації води до мінус 2-5 С. Також новим є те, що огорожі простору виготовляють з льоду. Це роблять перед настанням морозів при використанні холоду від випарника ТН, або за рахунок природного холоду. Льодяні стіни не вимагають відокремлення льоду весною перед його акумулюванням. Новизна також полягає в тому, що одна із стін огорожі простору утворює буферну зону будівлі, що опалюється тепловим насосом чи іншим джерелом. У випадку розміщення простору біля стіни будівлі як огорожі буферної зони зменшується витрата води в просторі на стіні, оберненій до будівлі. В період відлиг простір і буферну зону сполучають з атмосферним повітрям. Якщо температура атмосфери більша 0 °С, то збільшується ефективність ТН. Весною утворений за зиму лід відправляють в акумулятор льоду або залишають для танення в атмосфері. Джерела інформації: 1. Патент України на кор. модель № 65910 оп. 26.12.2011 р. - Спосіб опалення будівель зі створенням буферної зони навколо них. 2. Патент. України на кор. мод № 99148 оп. 25.09.14 p., бюл. 18. - Охолоджувачкристалізатор води для підігрівання повітря 3. Chaleur avec la glace. EBM. - www.ebjn.ch/fr/news ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Спосіб використання теплоти замерзання води для теплового насоса, що включає розміщення випарника теплового насоса в герметичному просторі для замерзання води, який відрізняється тим, що на вертикальні чи нахилені внутрішні поверхні стін огорожі герметичного простору подають воду. 2. Спосіб за п. 1, який відрізняється тим, що огорожі простору виготовляють з льоду. 3. Спосіб за п. 1 або 2, який відрізняється тим, що одна із стін огорожі простору утворює буферну зону будівлі, що опалюється тепловим насосом чи іншим джерелом. 1 UA 118828 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
