Стілець для чищення взуття

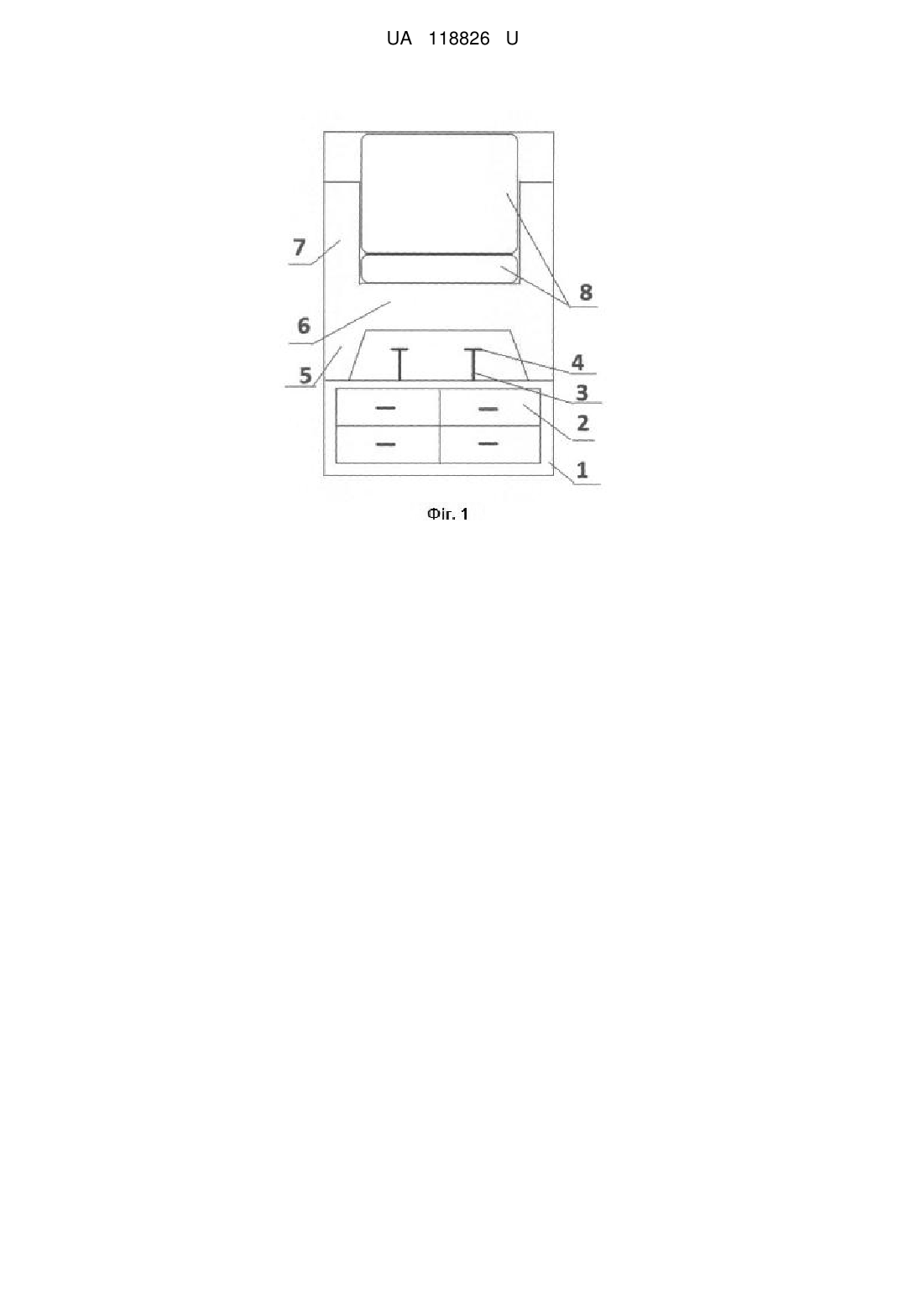

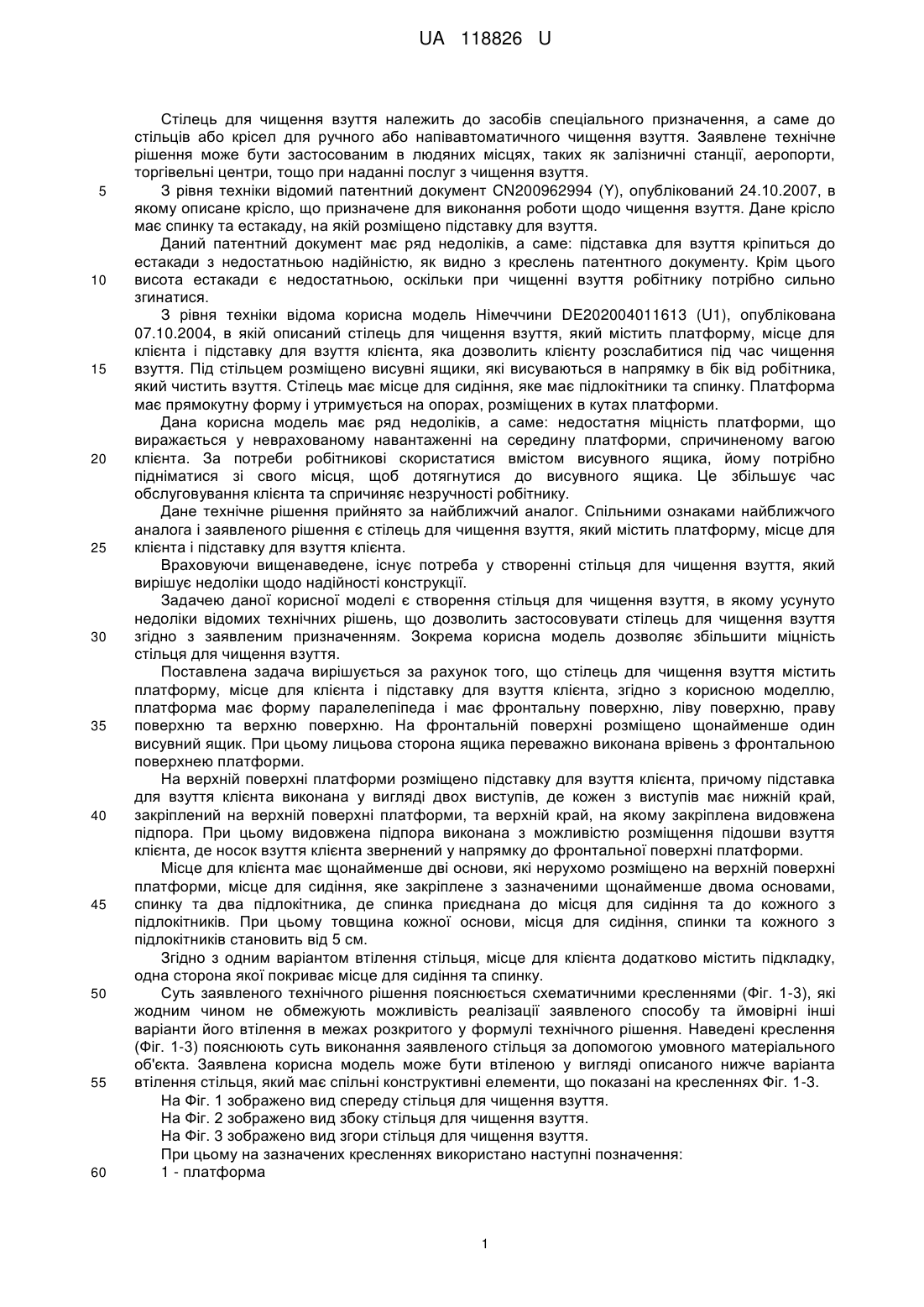

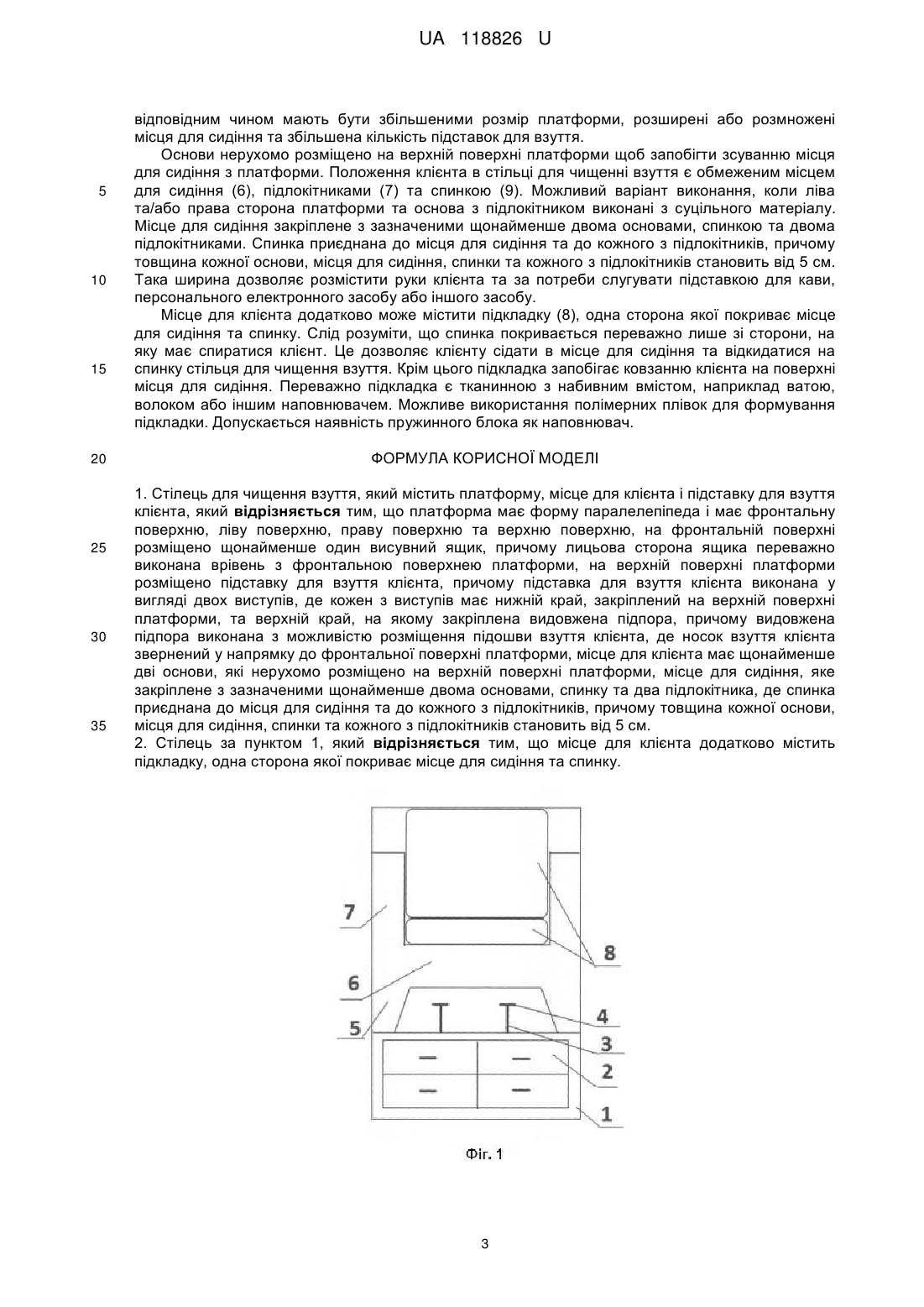

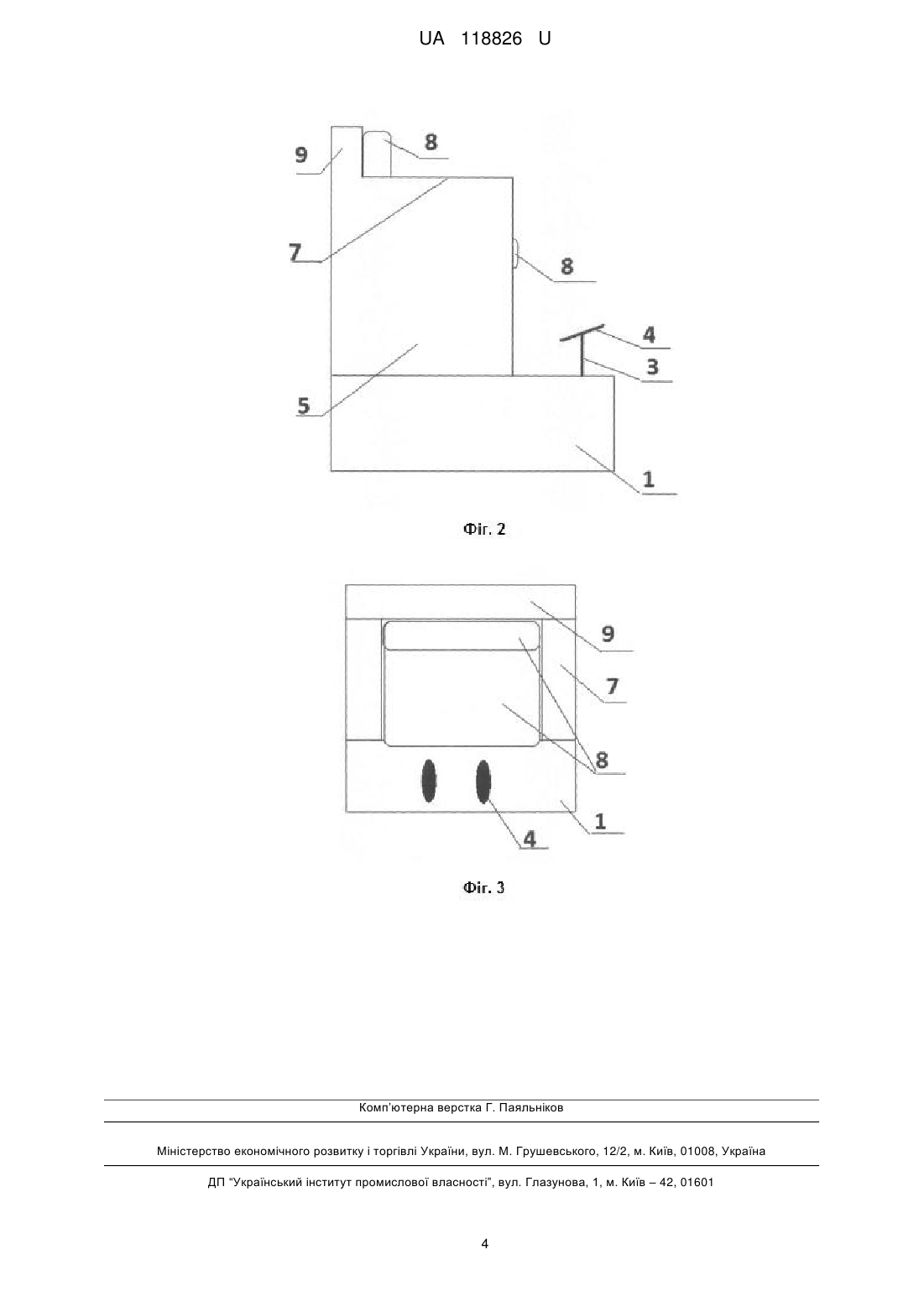

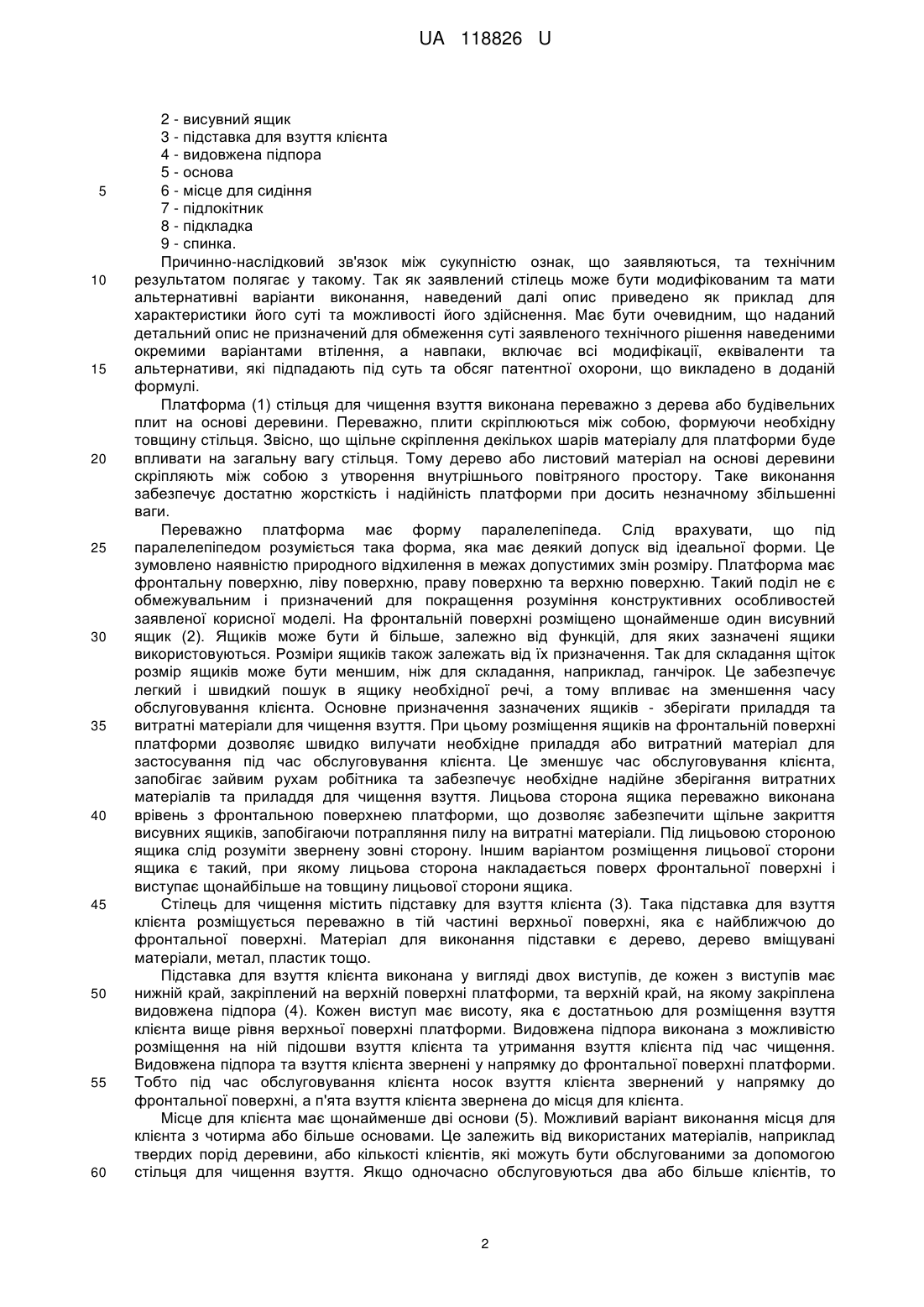

Реферат: UA 118826 U UA 118826 U 5 10 15 20 25 30 35 40 45 50 55 60 Стілець для чищення взуття належить до засобів спеціального призначення, а саме до стільців або крісел для ручного або напівавтоматичного чищення взуття. Заявлене технічне рішення може бути застосованим в людяних місцях, таких як залізничні станції, аеропорти, торгівельні центри, тощо при наданні послуг з чищення взуття. З рівня техніки відомий патентний документ CN200962994 (Y), опублікований 24.10.2007, в якому описане крісло, що призначене для виконання роботи щодо чищення взуття. Дане крісло має спинку та естакаду, на якій розміщено підставку для взуття. Даний патентний документ має ряд недоліків, а саме: підставка для взуття кріпиться до естакади з недостатньою надійністю, як видно з креслень патентного документу. Крім цього висота естакади є недостатньою, оскільки при чищенні взуття робітнику потрібно сильно згинатися. З рівня техніки відома корисна модель Німеччини DE202004011613 (U1), опублікована 07.10.2004, в якій описаний стілець для чищення взуття, який містить платформу, місце для клієнта і підставку для взуття клієнта, яка дозволить клієнту розслабитися під час чищення взуття. Під стільцем розміщено висувні ящики, які висуваються в напрямку в бік від робітника, який чистить взуття. Стілець має місце для сидіння, яке має підлокітники та спинку. Платформа має прямокутну форму і утримується на опорах, розміщених в кутах платформи. Дана корисна модель має ряд недоліків, а саме: недостатня міцність платформи, що виражається у неврахованому навантаженні на середину платформи, спричиненому вагою клієнта. За потреби робітникові скористатися вмістом висувного ящика, йому потрібно підніматися зі свого місця, щоб дотягнутися до висувного ящика. Це збільшує час обслуговування клієнта та спричиняє незручності робітнику. Дане технічне рішення прийнято за найближчий аналог. Спільними ознаками найближчого аналога і заявленого рішення є стілець для чищення взуття, який містить платформу, місце для клієнта і підставку для взуття клієнта. Враховуючи вищенаведене, існує потреба у створенні стільця для чищення взуття, який вирішує недоліки щодо надійності конструкції. Задачею даної корисної моделі є створення стільця для чищення взуття, в якому усунуто недоліки відомих технічних рішень, що дозволить застосовувати стілець для чищення взуття згідно з заявленим призначенням. Зокрема корисна модель дозволяє збільшити міцність стільця для чищення взуття. Поставлена задача вирішується за рахунок того, що стілець для чищення взуття містить платформу, місце для клієнта і підставку для взуття клієнта, згідно з корисною моделлю, платформа має форму паралелепіпеда і має фронтальну поверхню, ліву поверхню, праву поверхню та верхню поверхню. На фронтальній поверхні розміщено щонайменше один висувний ящик. При цьому лицьова сторона ящика переважно виконана врівень з фронтальною поверхнею платформи. На верхній поверхні платформи розміщено підставку для взуття клієнта, причому підставка для взуття клієнта виконана у вигляді двох виступів, де кожен з виступів має нижній край, закріплений на верхній поверхні платформи, та верхній край, на якому закріплена видовжена підпора. При цьому видовжена підпора виконана з можливістю розміщення підошви взуття клієнта, де носок взуття клієнта звернений у напрямку до фронтальної поверхні платформи. Місце для клієнта має щонайменше дві основи, які нерухомо розміщено на верхній поверхні платформи, місце для сидіння, яке закріплене з зазначеними щонайменше двома основами, спинку та два підлокітника, де спинка приєднана до місця для сидіння та до кожного з підлокітників. При цьому товщина кожної основи, місця для сидіння, спинки та кожного з підлокітників становить від 5 см. Згідно з одним варіантом втілення стільця, місце для клієнта додатково містить підкладку, одна сторона якої покриває місце для сидіння та спинку. Суть заявленого технічного рішення пояснюється схематичними кресленнями (Фіг. 1-3), які жодним чином не обмежують можливість реалізації заявленого способу та ймовірні інші варіанти його втілення в межах розкритого у формулі технічного рішення. Наведені креслення (Фіг. 1-3) пояснюють суть виконання заявленого стільця за допомогою умовного матеріального об'єкта. Заявлена корисна модель може бути втіленою у вигляді описаного нижче варіанта втілення стільця, який має спільні конструктивні елементи, що показані на кресленнях Фіг. 1-3. На Фіг. 1 зображено вид спереду стільця для чищення взуття. На Фіг. 2 зображено вид збоку стільця для чищення взуття. На Фіг. 3 зображено вид згори стільця для чищення взуття. При цьому на зазначених кресленнях використано наступні позначення: 1 - платформа 1 UA 118826 U 5 10 15 20 25 30 35 40 45 50 55 60 2 - висувний ящик 3 - підставка для взуття клієнта 4 - видовжена підпора 5 - основа 6 - місце для сидіння 7 - підлокітник 8 - підкладка 9 - спинка. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Так як заявлений стілець може бути модифікованим та мати альтернативні варіанти виконання, наведений далі опис приведено як приклад для характеристики його суті та можливості його здійснення. Має бути очевидним, що наданий детальний опис не призначений для обмеження суті заявленого технічного рішення наведеними окремими варіантами втілення, а навпаки, включає всі модифікації, еквіваленти та альтернативи, які підпадають під суть та обсяг патентної охорони, що викладено в доданій формулі. Платформа (1) стільця для чищення взуття виконана переважно з дерева або будівельних плит на основі деревини. Переважно, плити скріплюються між собою, формуючи необхідну товщину стільця. Звісно, що щільне скріплення декількох шарів матеріалу для платформи буде впливати на загальну вагу стільця. Тому дерево або листовий матеріал на основі деревини скріпляють між собою з утворення внутрішнього повітряного простору. Таке виконання забезпечує достатню жорсткість і надійність платформи при досить незначному збільшенні ваги. Переважно платформа має форму паралелепіпеда. Слід врахувати, що під паралелепіпедом розуміється така форма, яка має деякий допуск від ідеальної форми. Це зумовлено наявністю природного відхилення в межах допустимих змін розміру. Платформа має фронтальну поверхню, ліву поверхню, праву поверхню та верхню поверхню. Такий поділ не є обмежувальним і призначений для покращення розуміння конструктивних особливостей заявленої корисної моделі. На фронтальній поверхні розміщено щонайменше один висувний ящик (2). Ящиків може бути й більше, залежно від функцій, для яких зазначені ящики використовуються. Розміри ящиків також залежать від їх призначення. Так для складання щіток розмір ящиків може бути меншим, ніж для складання, наприклад, ганчірок. Це забезпечує легкий і швидкий пошук в ящику необхідної речі, а тому впливає на зменшення часу обслуговування клієнта. Основне призначення зазначених ящиків - зберігати приладдя та витратні матеріали для чищення взуття. При цьому розміщення ящиків на фронтальній поверхні платформи дозволяє швидко вилучати необхідне приладдя або витратний матеріал для застосування під час обслуговування клієнта. Це зменшує час обслуговування клієнта, запобігає зайвим рухам робітника та забезпечує необхідне надійне зберігання витратних матеріалів та приладдя для чищення взуття. Лицьова сторона ящика переважно виконана врівень з фронтальною поверхнею платформи, що дозволяє забезпечити щільне закриття висувних ящиків, запобігаючи потрапляння пилу на витратні матеріали. Під лицьовою стороною ящика слід розуміти звернену зовні сторону. Іншим варіантом розміщення лицьової сторони ящика є такий, при якому лицьова сторона накладається поверх фронтальної поверхні і виступає щонайбільше на товщину лицьової сторони ящика. Стілець для чищення містить підставку для взуття клієнта (3). Така підставка для взуття клієнта розміщується переважно в тій частині верхньої поверхні, яка є найближчою до фронтальної поверхні. Матеріал для виконання підставки є дерево, дерево вміщувані матеріали, метал, пластик тощо. Підставка для взуття клієнта виконана у вигляді двох виступів, де кожен з виступів має нижній край, закріплений на верхній поверхні платформи, та верхній край, на якому закріплена видовжена підпора (4). Кожен виступ має висоту, яка є достатньою для розміщення взуття клієнта вище рівня верхньої поверхні платформи. Видовжена підпора виконана з можливістю розміщення на ній підошви взуття клієнта та утримання взуття клієнта під час чищення. Видовжена підпора та взуття клієнта звернені у напрямку до фронтальної поверхні платформи. Тобто під час обслуговування клієнта носок взуття клієнта звернений у напрямку до фронтальної поверхні, а п'ята взуття клієнта звернена до місця для клієнта. Місце для клієнта має щонайменше дві основи (5). Можливий варіант виконання місця для клієнта з чотирма або більше основами. Це залежить від використаних матеріалів, наприклад твердих порід деревини, або кількості клієнтів, які можуть бути обслугованими за допомогою стільця для чищення взуття. Якщо одночасно обслуговуються два або більше клієнтів, то 2 UA 118826 U 5 10 15 20 25 30 35 відповідним чином мають бути збільшеними розмір платформи, розширені або розмножені місця для сидіння та збільшена кількість підставок для взуття. Основи нерухомо розміщено на верхній поверхні платформи щоб запобігти зсуванню місця для сидіння з платформи. Положення клієнта в стільці для чищенні взуття є обмеженим місцем для сидіння (6), підлокітниками (7) та спинкою (9). Можливий варіант виконання, коли ліва та/або права сторона платформи та основа з підлокітником виконані з суцільного матеріалу. Місце для сидіння закріплене з зазначеними щонайменше двома основами, спинкою та двома підлокітниками. Спинка приєднана до місця для сидіння та до кожного з підлокітників, причому товщина кожної основи, місця для сидіння, спинки та кожного з підлокітників становить від 5 см. Така ширина дозволяє розмістити руки клієнта та за потреби слугувати підставкою для кави, персонального електронного засобу або іншого засобу. Місце для клієнта додатково може містити підкладку (8), одна сторона якої покриває місце для сидіння та спинку. Слід розуміти, що спинка покривається переважно лише зі сторони, на яку має спиратися клієнт. Це дозволяє клієнту сідати в місце для сидіння та відкидатися на спинку стільця для чищення взуття. Крім цього підкладка запобігає ковзанню клієнта на поверхні місця для сидіння. Переважно підкладка є тканинною з набивним вмістом, наприклад ватою, волоком або іншим наповнювачем. Можливе використання полімерних плівок для формування підкладки. Допускається наявність пружинного блока як наповнювач. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стілець для чищення взуття, який містить платформу, місце для клієнта і підставку для взуття клієнта, який відрізняється тим, що платформа має форму паралелепіпеда і має фронтальну поверхню, ліву поверхню, праву поверхню та верхню поверхню, на фронтальній поверхні розміщено щонайменше один висувний ящик, причому лицьова сторона ящика переважно виконана врівень з фронтальною поверхнею платформи, на верхній поверхні платформи розміщено підставку для взуття клієнта, причому підставка для взуття клієнта виконана у вигляді двох виступів, де кожен з виступів має нижній край, закріплений на верхній поверхні платформи, та верхній край, на якому закріплена видовжена підпора, причому видовжена підпора виконана з можливістю розміщення підошви взуття клієнта, де носок взуття клієнта звернений у напрямку до фронтальної поверхні платформи, місце для клієнта має щонайменше дві основи, які нерухомо розміщено на верхній поверхні платформи, місце для сидіння, яке закріплене з зазначеними щонайменше двома основами, спинку та два підлокітника, де спинка приєднана до місця для сидіння та до кожного з підлокітників, причому товщина кожної основи, місця для сидіння, спинки та кожного з підлокітників становить від 5 см. 2. Стілець за пунктом 1, який відрізняється тим, що місце для клієнта додатково містить підкладку, одна сторона якої покриває місце для сидіння та спинку. 3 UA 118826 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
