Спосіб виключення протікань крізь стіни регенераторів коксових батарей

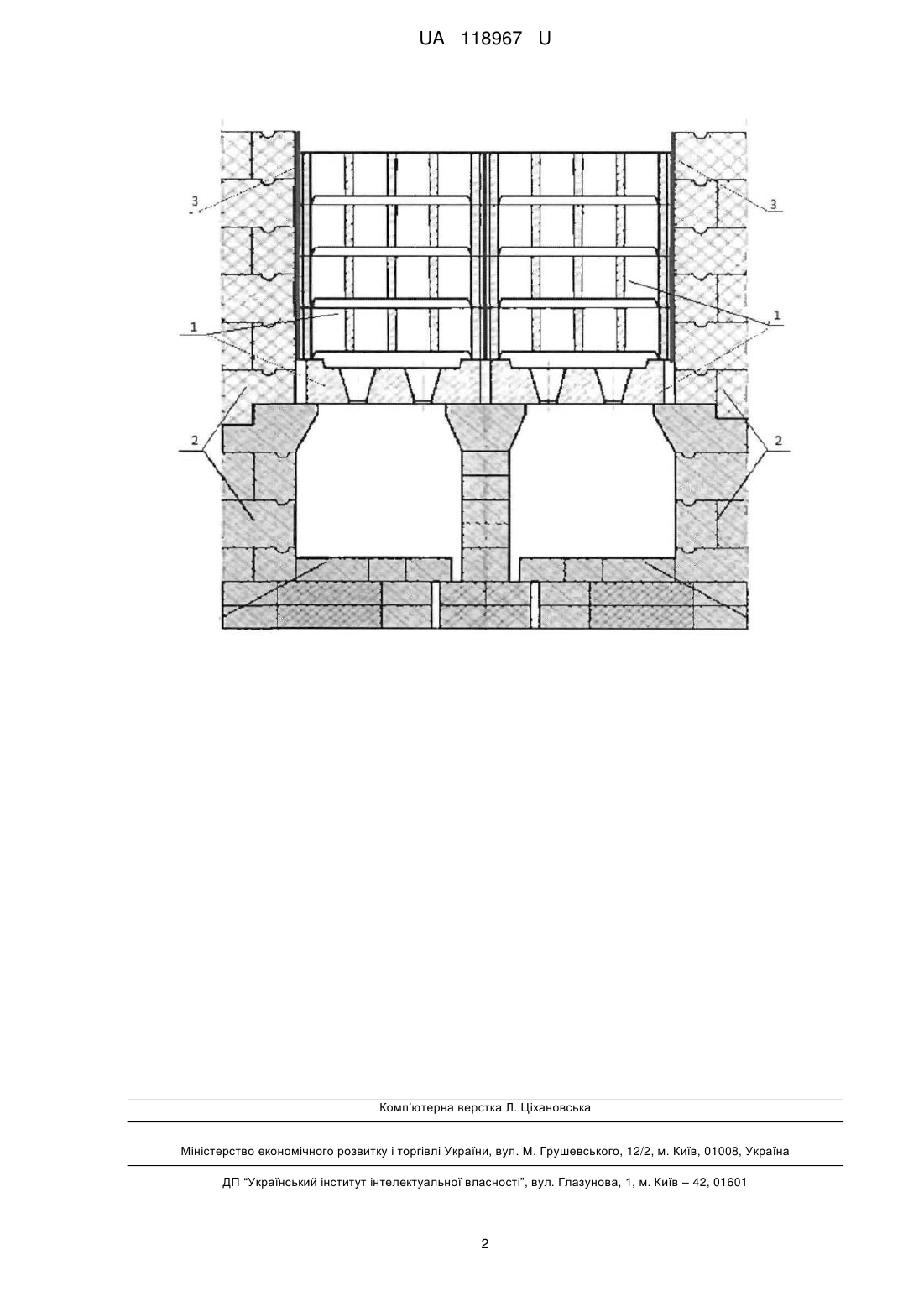

Реферат: Спосіб виключення протікань крізь стіни регенераторів коксових батарей, при якому простір між насадкою та розділовими стінами регенераторів заповнюють вогнетривкими негорючими матеріалами. UA 118967 U (54) СПОСІБ ВИКЛЮЧЕННЯ ПРОТІКАНЬ КРІЗЬ СТІНИ РЕГЕНЕРАТОРІВ КОКСОВИХ БАТАРЕЙ UA 118967 U UA 118967 U 5 10 15 20 25 30 35 40 Корисна модель належить до регенераторів коксових батарей і призначені для акумуляції фізичного тепла продуктів горіння з обігрівальних простінків і використання його для підігріву повітря і доменного газу, що надходять на обігрів в опалювальну систему. Регенератори являють собою прямокутні вузькі або широкі камери, виконані з динасової цегли і заповнені насадкою, які розташовуються під камерами коксування. Кладка регенераторів складається з насадки та колосникової решітки 1, повздовжніх стін 2, поперечних перетинок і лобових стін, званих "дзеркалами" регенераторів. Стіни, насадка регенераторів почергово піддаються нагріванню продуктами горіння при роботі на низхідному потоці або охолодженню доменним газом і повітрям - на висхідному потоці. Отримана таким чином різниця в нагріванні стін регенераторів по висоті веде до різного розширення кладки, виникнення і розвитку термічних напружень, що сприяють утворенню тріщин, особливо в головній частині. Великі напруги виникають в кладці стін регенераторів внаслідок різких коливань температури при розігріві коксових батарей і, особливо, під час переведення печей з обігрівання коксовим газом на доменний і навпаки. Утворені при цьому тріщини і розбіжність матеріальних швів призводять до перетоків газу і повітря, а також горіння в регенераторах. При опаленні доменним газом нижня частина кладки стін регенераторів відчуває коливання температур на поверхні з переходом крізь точки перетворення основних модифікацій динасу тридиміту і кристобаліту. Оскільки ці коливання відбуваються після кожного кантування, є дуже висока ймовірність швидкого руйнування цієї частини кладки [Справочник коксохимика. Т. 2. Производство кокса// Под общей редакцией В.И. Рудыки, Ю.Е. Зингермана. Харьков: Издательский дом "ИНЖЭК", 2014, стр. 101-104; Сухоруков В.И., Швецов В.И., Чемарда Н.А. Ремонт кладки и армирующего оборудования коксовых батарей. Екатеринбург, 2004, 122-125 стр.]. Брак повітря, що подається на обігрів печей, крім прискореного зносу всього пічного масиву. Крім цього з-за неможливості подати на обігрів печей потрібну його кількість неможливо забезпечити необхідний рівень температур в окремих опалювальних каналах, тому доводиться подовжувати час обороту видачі печей. Це знижує продуктивність коксової батареї, а з часом внаслідок розвитку дефектів кладки призводить до повної її зупинки. Тому кладка стін регенераторів повинна бути достатньо щільною для запобігання або принаймні зниження перетоків повітря і бідного газу. Тому в печах системи ПК-2К ці стіни викладалися зі шпунтованої цегли, а в печах системи ПВР з цегли, що має форму "ластівчина хвоста". Однак ці заходи не забезпечують достатньої газощільності кладки стін регенераторів. Цеглини з часом руйнуються, що призводить до появи ще більших перетоків газу і повітря, підвищується опір опалювальної системи і погіршується якість обігріву, особливо крайніх опалювальних каналів [Вольфовский Г.М., Мироненко Л.И., Кауфман А. А. Газовщик коксовых печей. -Μ.: Металлургия, 1989, с. 92,93]. В основу корисної моделі поставлена задача вдосконалити аналог. Поставлена задача вирішується тим, що простір між насадкою і роздільною стіною кожного регенератора ущільнювати вогнетривким матеріалом 3. Це дозволить виключити перетікання повітря і доменного газу між регенераторами висхідного і низхідного потоків, а відповідно, запобігти руйнуванню цегли у цій зоні, що призведе до істотного підвищення строку експлуатації коксової батареї. Як вогнетривкий негорючий матеріал можна використовувати асбокартон, скловолокно, мулітокремнеземні матеріали та ін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб виключення протікань крізь стіни регенераторів коксових батарей, який характеризується тим, що простір між насадкою та розділовими стінами регенераторів заповнюють вогнетривкими негорючими матеріалами. 1 UA 118967 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
