Пристрій огородження поздовжніх площадок для обслуговування коксових батарей

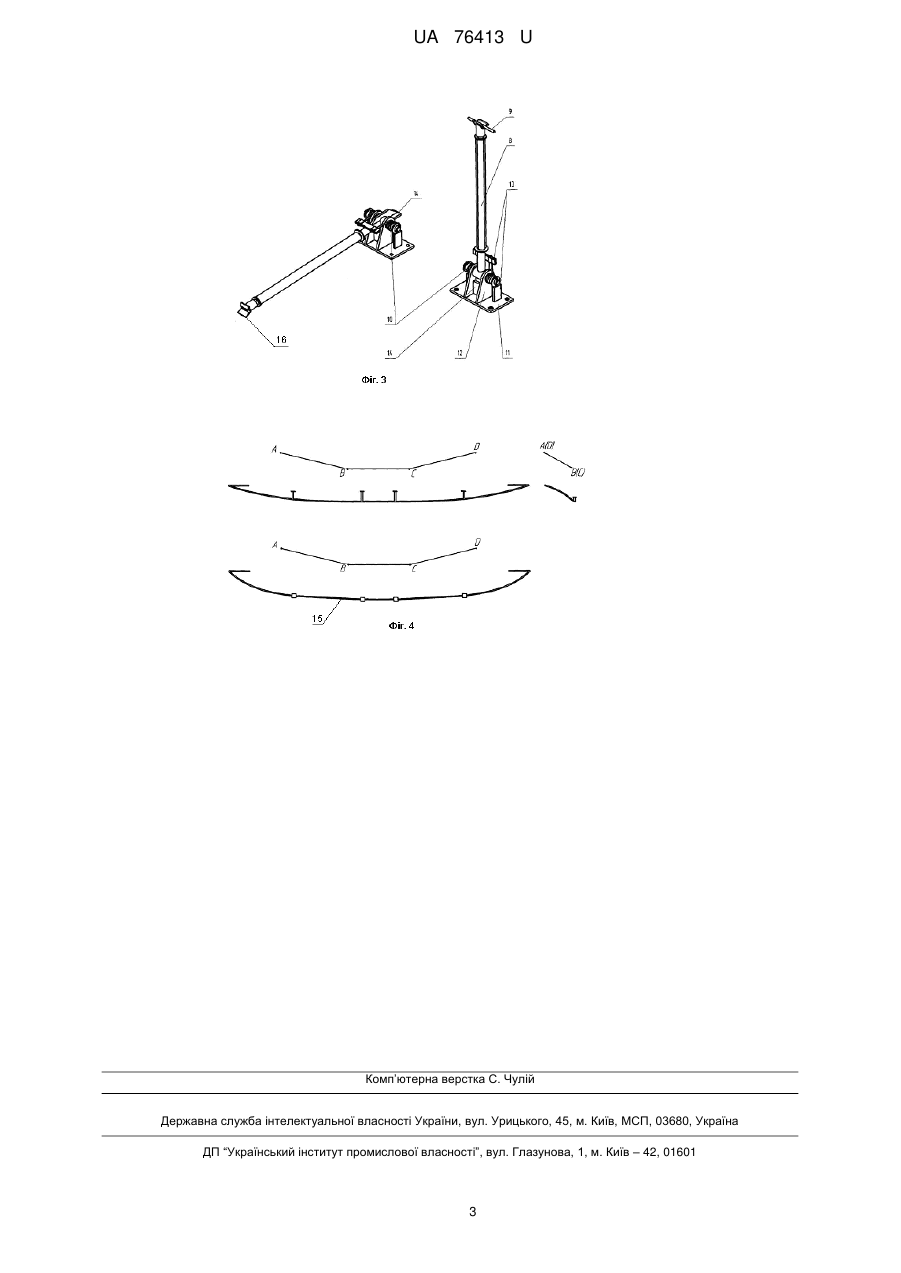

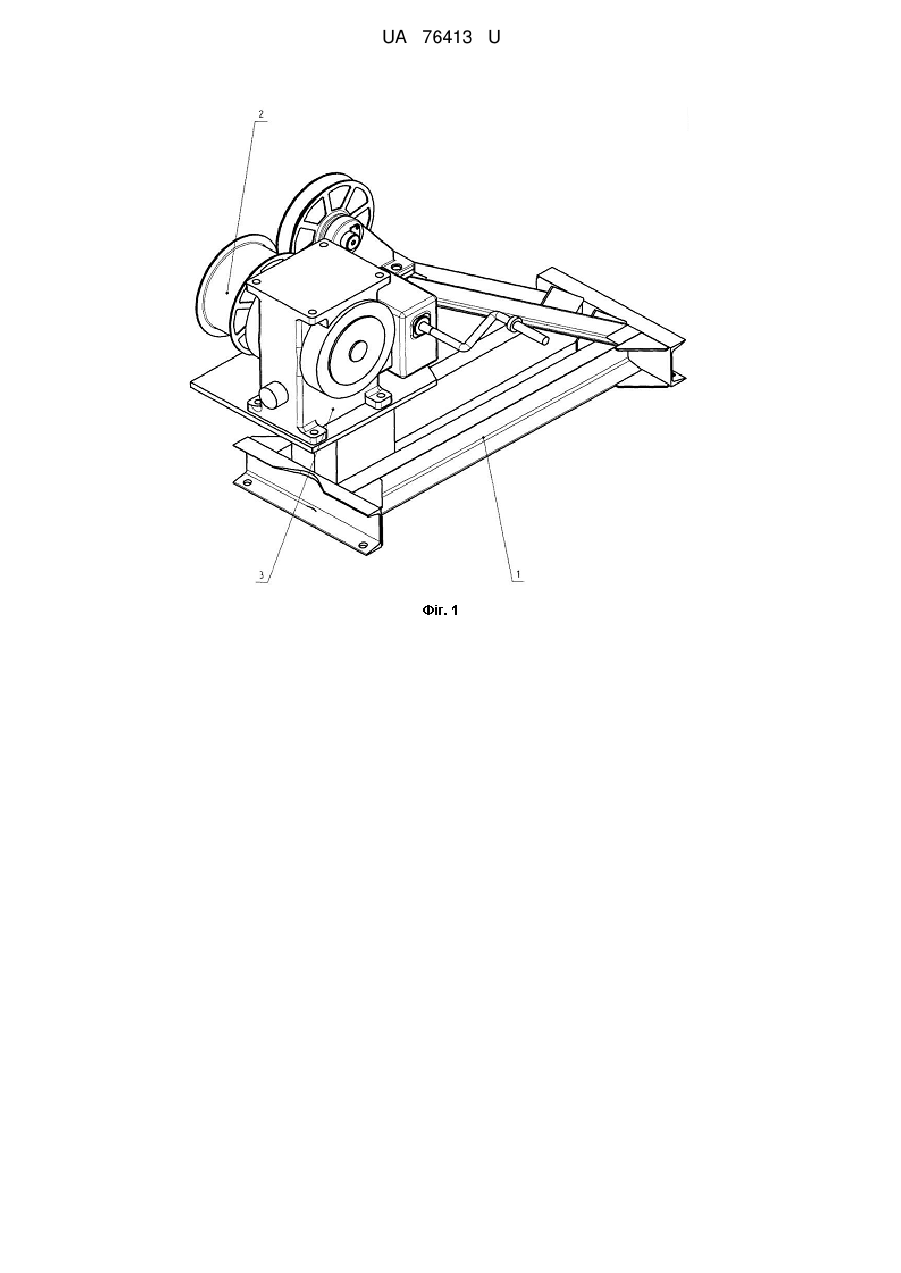

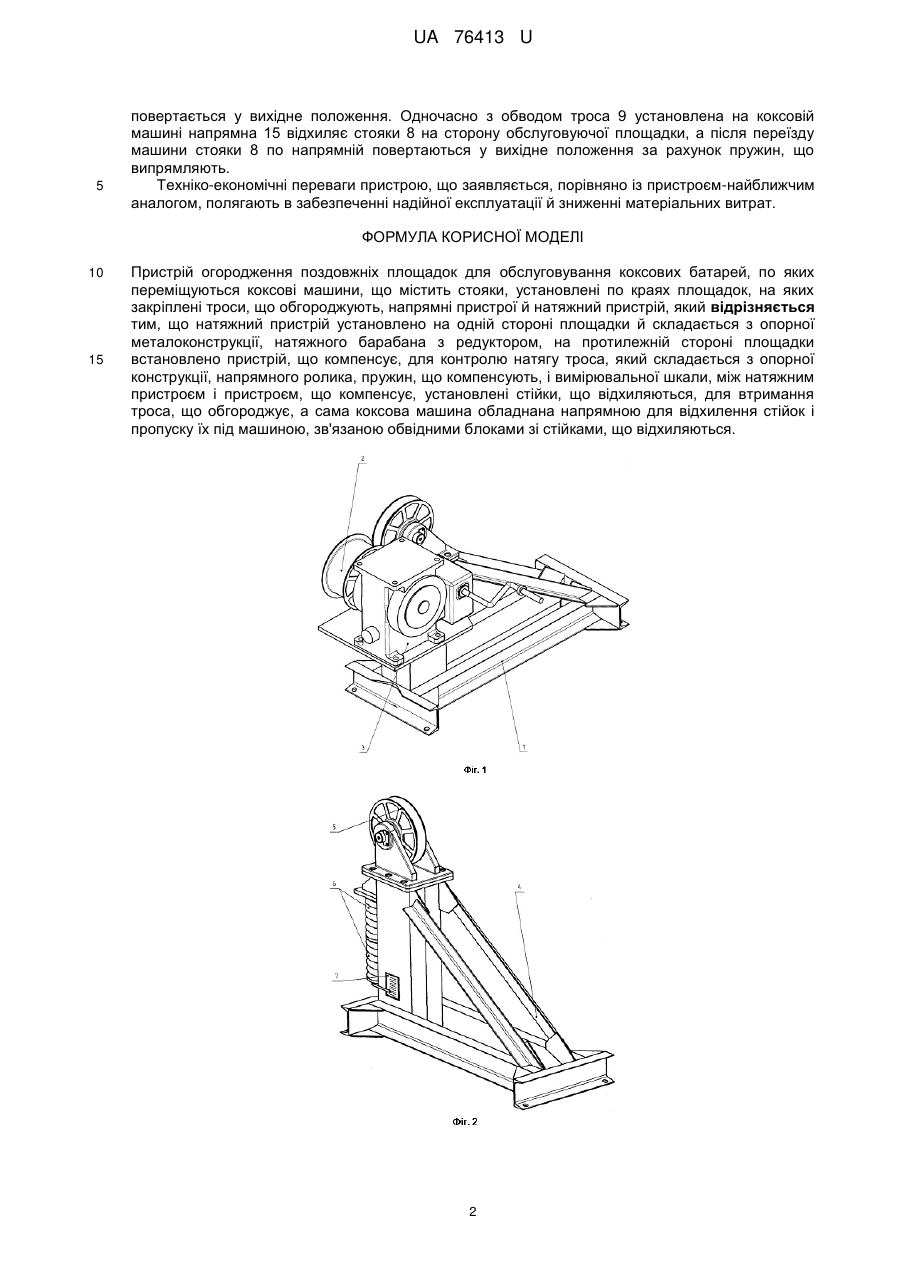

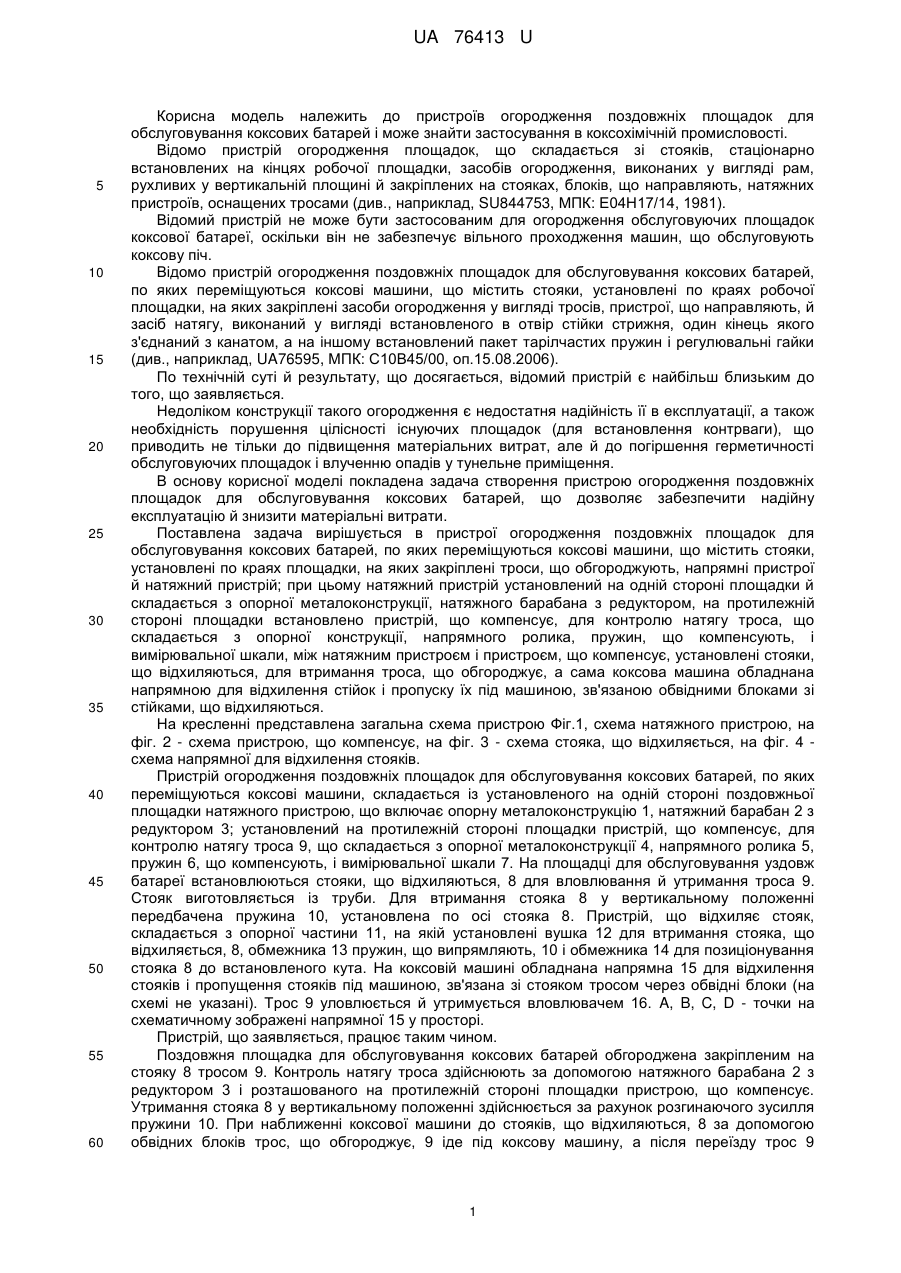

Реферат: Пристрій огородження поздовжніх площадок для обслуговування коксових батарей містить стояки, установлені по краях площадок, троси, напрямні пристрої й натяжний пристрій. Натяжний пристрій установлений на одній стороні площадки і складається з опорної металоконструкції, натяжного барабана з редуктором, на протилежній стороні площадки встановлено пристрій, що компенсує, для контролю натягу троса, який складається з опорної конструкції, напрямного ролика, пружин, що компенсують, і вимірювальної шкали. UA 76413 U (54) ПРИСТРІЙ ОГОРОДЖЕННЯ ПОЗДОВЖНІХ ПЛОЩАДОК ДЛЯ ОБСЛУГОВУВАННЯ КОКСОВИХ БАТАРЕЙ UA 76413 U UA 76413 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв огородження поздовжніх площадок для обслуговування коксових батарей і може знайти застосування в коксохімічній промисловості. Відомо пристрій огородження площадок, що складається зі стояків, стаціонарно встановлених на кінцях робочої площадки, засобів огородження, виконаних у вигляді рам, рухливих у вертикальній площині й закріплених на стояках, блоків, що направляють, натяжних пристроїв, оснащених тросами (див., наприклад, SU844753, МПК: Е04Н17/14, 1981). Відомий пристрій не може бути застосованим для огородження обслуговуючих площадок коксової батареї, оскільки він не забезпечує вільного проходження машин, що обслуговують коксову піч. Відомо пристрій огородження поздовжніх площадок для обслуговування коксових батарей, по яких переміщуються коксові машини, що містить стояки, установлені по краях робочої площадки, на яких закріплені засоби огородження у вигляді тросів, пристрої, що направляють, й засіб натягу, виконаний у вигляді встановленого в отвір стійки стрижня, один кінець якого з'єднаний з канатом, а на іншому встановлений пакет тарілчастих пружин і регулювальні гайки (див., наприклад, UA76595, МПК: С10В45/00, оп.15.08.2006). По технічній суті й результату, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. Недоліком конструкції такого огородження є недостатня надійність її в експлуатації, а також необхідність порушення цілісності існуючих площадок (для встановлення контрваги), що приводить не тільки до підвищення матеріальних витрат, але й до погіршення герметичності обслуговуючих площадок і влученню опадів у тунельне приміщення. В основу корисної моделі покладена задача створення пристрою огородження поздовжніх площадок для обслуговування коксових батарей, що дозволяє забезпечити надійну експлуатацію й знизити матеріальні витрати. Поставлена задача вирішується в пристрої огородження поздовжніх площадок для обслуговування коксових батарей, по яких переміщуються коксові машини, що містить стояки, установлені по краях площадки, на яких закріплені троси, що обгороджують, напрямні пристрої й натяжний пристрій; при цьому натяжний пристрій установлений на одній стороні площадки й складається з опорної металоконструкції, натяжного барабана з редуктором, на протилежній стороні площадки встановлено пристрій, що компенсує, для контролю натягу троса, що складається з опорної конструкції, напрямного ролика, пружин, що компенсують, і вимірювальної шкали, між натяжним пристроєм і пристроєм, що компенсує, установлені стояки, що відхиляються, для втримання троса, що обгороджує, а сама коксова машина обладнана напрямною для відхилення стійок і пропуску їх під машиною, зв'язаною обвідними блоками зі стійками, що відхиляються. На кресленні представлена загальна схема пристрою Фіг.1, схема натяжного пристрою, на фіг. 2 - схема пристрою, що компенсує, на фіг. 3 - схема стояка, що відхиляється, на фіг. 4 схема напрямної для відхилення стояків. Пристрій огородження поздовжніх площадок для обслуговування коксових батарей, по яких переміщуються коксові машини, складається із установленого на одній стороні поздовжньої площадки натяжного пристрою, що включає опорну металоконструкцію 1, натяжний барабан 2 з редуктором 3; установлений на протилежній стороні площадки пристрій, що компенсує, для контролю натягу троса 9, що складається з опорної металоконструкції 4, напрямного ролика 5, пружин 6, що компенсують, і вимірювальної шкали 7. На площадці для обслуговування уздовж батареї встановлюються стояки, що відхиляються, 8 для вловлювання й утримання троса 9. Стояк виготовляється із труби. Для втримання стояка 8 у вертикальному положенні передбачена пружина 10, установлена по осі стояка 8. Пристрій, що відхиляє стояк, складається з опорної частини 11, на якій установлені вушка 12 для втримання стояка, що відхиляється,8, обмежника 13 пружин, що випрямляють, 10 і обмежника 14 для позиціонування стояка 8 до встановленого кута. На коксовій машині обладнана напрямна 15 для відхилення стояків і пропущення стояків під машиною, зв'язана зі стояком тросом через обвідні блоки (на схемі не указані). Трос 9 уловлюється й утримується вловлювачем 16. A, B, C, D - точки на схематичному зображені напрямної 15 у просторі. Пристрій, що заявляється, працює таким чином. Поздовжня площадка для обслуговування коксових батарей обгороджена закріпленим на стояку 8 тросом 9. Контроль натягу троса здійснюють за допомогою натяжного барабана 2 з редуктором 3 і розташованого на протилежній стороні площадки пристрою, що компенсує. Утримання стояка 8 у вертикальному положенні здійснюється за рахунок розгинаючого зусилля пружини 10. При наближенні коксової машини до стояків, що відхиляються, 8 за допомогою обвідних блоків трос, що обгороджує, 9 іде під коксову машину, а після переїзду трос 9 1 UA 76413 U 5 повертається у вихідне положення. Одночасно з обводом троса 9 установлена на коксовій машині напрямна 15 відхиляє стояки 8 на сторону обслуговуючої площадки, а після переїзду машини стояки 8 по напрямній повертаються у вихідне положення за рахунок пружин, що випрямляють. Техніко-економічні переваги пристрою, що заявляється, порівняно із пристроєм-найближчим аналогом, полягають в забезпеченні надійної експлуатації й зниженні матеріальних витрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій огородження поздовжніх площадок для обслуговування коксових батарей, по яких переміщуються коксові машини, що містить стояки, установлені по краях площадок, на яких закріплені троси, що обгороджують, напрямні пристрої й натяжний пристрій, який відрізняється тим, що натяжний пристрій установлено на одній стороні площадки й складається з опорної металоконструкції, натяжного барабана з редуктором, на протилежній стороні площадки встановлено пристрій, що компенсує, для контролю натягу троса, який складається з опорної конструкції, напрямного ролика, пружин, що компенсують, і вимірювальної шкали, між натяжним пристроєм і пристроєм, що компенсує, установлені стійки, що відхиляються, для втримання троса, що обгороджує, а сама коксова машина обладнана напрямною для відхилення стійок і пропуску їх під машиною, зв'язаною обвідними блоками зі стійками, що відхиляються. 2 UA 76413 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
