Пристрій для закладення ділянки прорізу в стіні

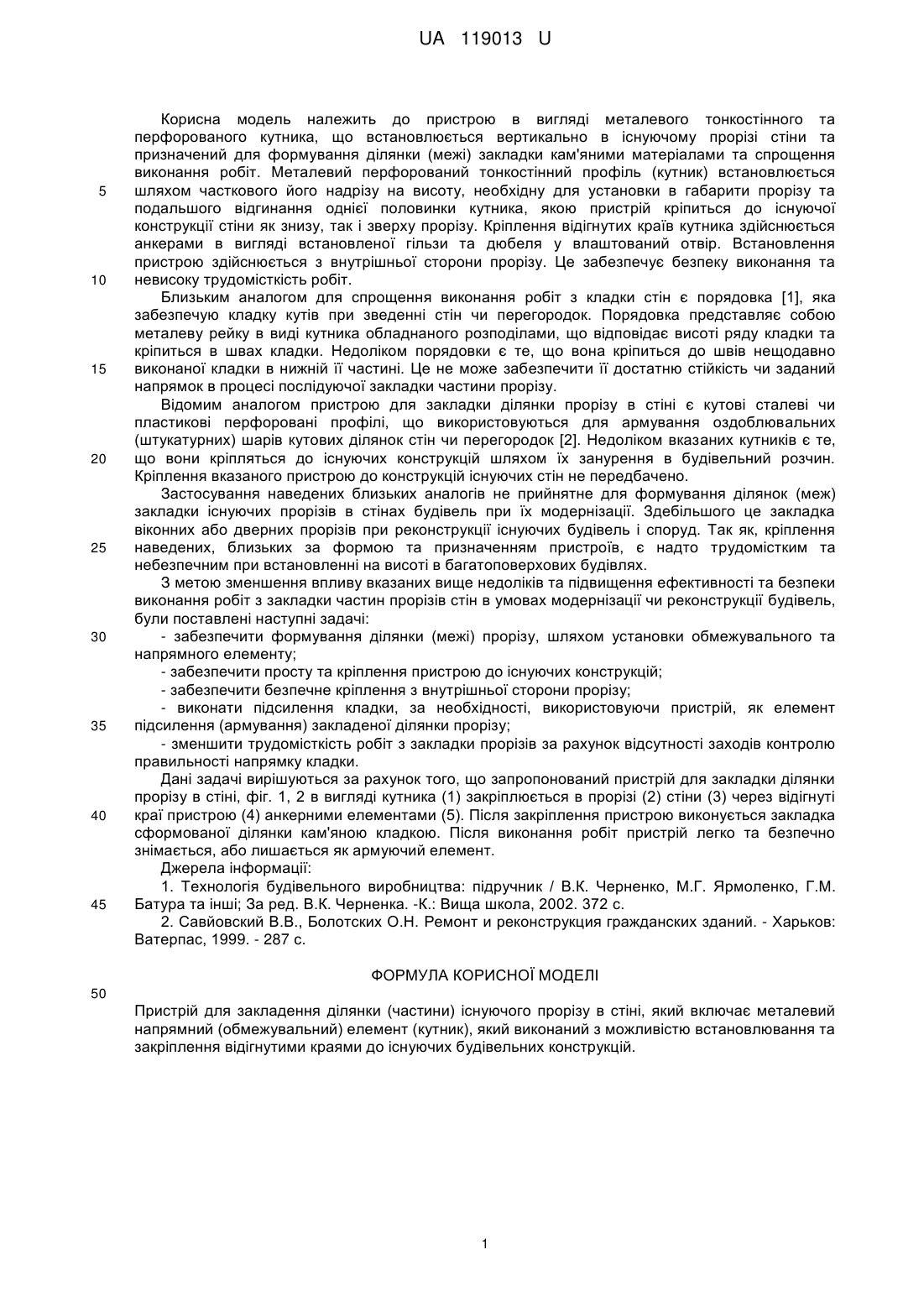

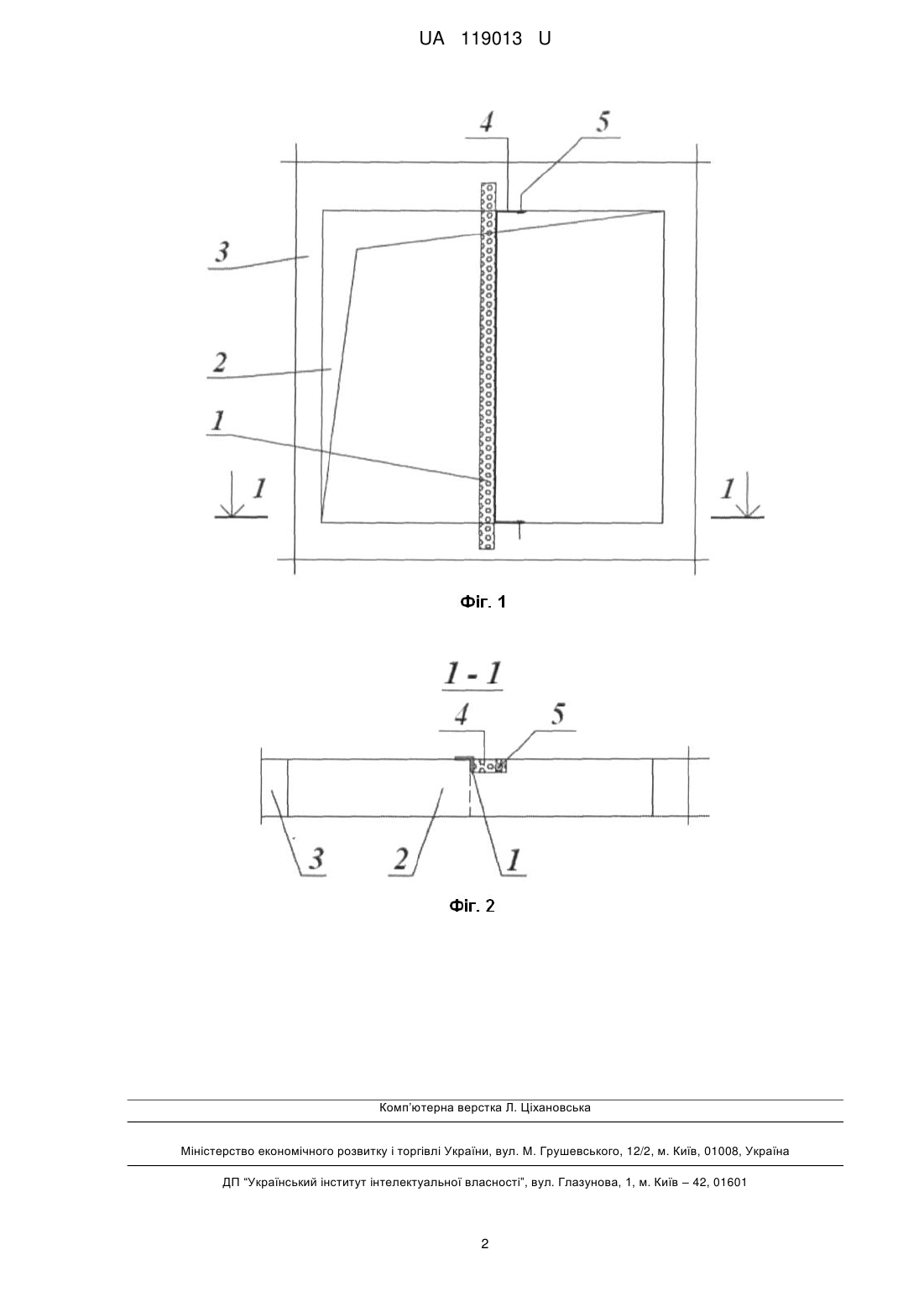

Реферат: Пристрій для закладення ділянки (частини) існуючого прорізу в стіні, який включає металевий напрямний (обмежувальний) елемент (кутник), який виконаний з можливістю встановлювання та закріплення відігнутими краями до існуючих будівельних конструкцій. UA 119013 U (12) UA 119013 U UA 119013 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристрою в вигляді металевого тонкостінного та перфорованого кутника, що встановлюється вертикально в існуючому прорізі стіни та призначений для формування ділянки (межі) закладки кам'яними матеріалами та спрощення виконання робіт. Металевий перфорований тонкостінний профіль (кутник) встановлюється шляхом часткового його надрізу на висоту, необхідну для установки в габарити прорізу та подальшого відгинання однієї половинки кутника, якою пристрій кріпиться до існуючої конструкції стіни як знизу, так і зверху прорізу. Кріплення відігнутих країв кутника здійснюється анкерами в вигляді встановленої гільзи та дюбеля у влаштований отвір. Встановлення пристрою здійснюється з внутрішньої сторони прорізу. Це забезпечує безпеку виконання та невисоку трудомісткість робіт. Близьким аналогом для спрощення виконання робіт з кладки стін є порядовка [1], яка забезпечую кладку кутів при зведенні стін чи перегородок. Порядовка представляє собою металеву рейку в виді кутника обладнаного розподілами, що відповідає висоті ряду кладки та кріпиться в швах кладки. Недоліком порядовки є те, що вона кріпиться до швів нещодавно виконаної кладки в нижній її частині. Це не може забезпечити її достатню стійкість чи заданий напрямок в процесі послідуючої закладки частини прорізу. Відомим аналогом пристрою для закладки ділянки прорізу в стіні є кутові сталеві чи пластикові перфоровані профілі, що використовуються для армування оздоблювальних (штукатурних) шарів кутових ділянок стін чи перегородок [2]. Недоліком вказаних кутників є те, що вони кріпляться до існуючих конструкцій шляхом їх занурення в будівельний розчин. Кріплення вказаного пристрою до конструкцій існуючих стін не передбачено. Застосування наведених близьких аналогів не прийнятне для формування ділянок (меж) закладки існуючих прорізів в стінах будівель при їх модернізації. Здебільшого це закладка віконних або дверних прорізів при реконструкції існуючих будівель і споруд. Так як, кріплення наведених, близьких за формою та призначенням пристроїв, є надто трудомістким та небезпечним при встановленні на висоті в багатоповерхових будівлях. З метою зменшення впливу вказаних вище недоліків та підвищення ефективності та безпеки виконання робіт з закладки частин прорізів стін в умовах модернізації чи реконструкції будівель, були поставлені наступні задачі: - забезпечити формування ділянки (межі) прорізу, шляхом установки обмежувального та напрямного елементу; - забезпечити просту та кріплення пристрою до існуючих конструкцій; - забезпечити безпечне кріплення з внутрішньої сторони прорізу; - виконати підсилення кладки, за необхідності, використовуючи пристрій, як елемент підсилення (армування) закладеної ділянки прорізу; - зменшити трудомісткість робіт з закладки прорізів за рахунок відсутності заходів контролю правильності напрямку кладки. Дані задачі вирішуються за рахунок того, що запропонований пристрій для закладки ділянки прорізу в стіні, фіг. 1, 2 в вигляді кутника (1) закріплюється в прорізі (2) стіни (3) через відігнуті краї пристрою (4) анкерними елементами (5). Після закріплення пристрою виконується закладка сформованої ділянки кам'яною кладкою. Після виконання робіт пристрій легко та безпечно знімається, або лишається як армуючий елемент. Джерела інформації: 1. Технологія будівельного виробництва: підручник / В.К. Черненко, М.Г. Ярмоленко, Г.М. Батура та інші; За ред. В.К. Черненка. -К.: Вища школа, 2002. 372 с. 2. Савйовский В.В., Болотских О.Н. Ремонт и реконструкция гражданских зданий. - Харьков: Ватерпас, 1999. - 287 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для закладення ділянки (частини) існуючого прорізу в стіні, який включає металевий напрямний (обмежувальний) елемент (кутник), який виконаний з можливістю встановлювання та закріплення відігнутими краями до існуючих будівельних конструкцій. 1 UA 119013 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
