Закладна суміш

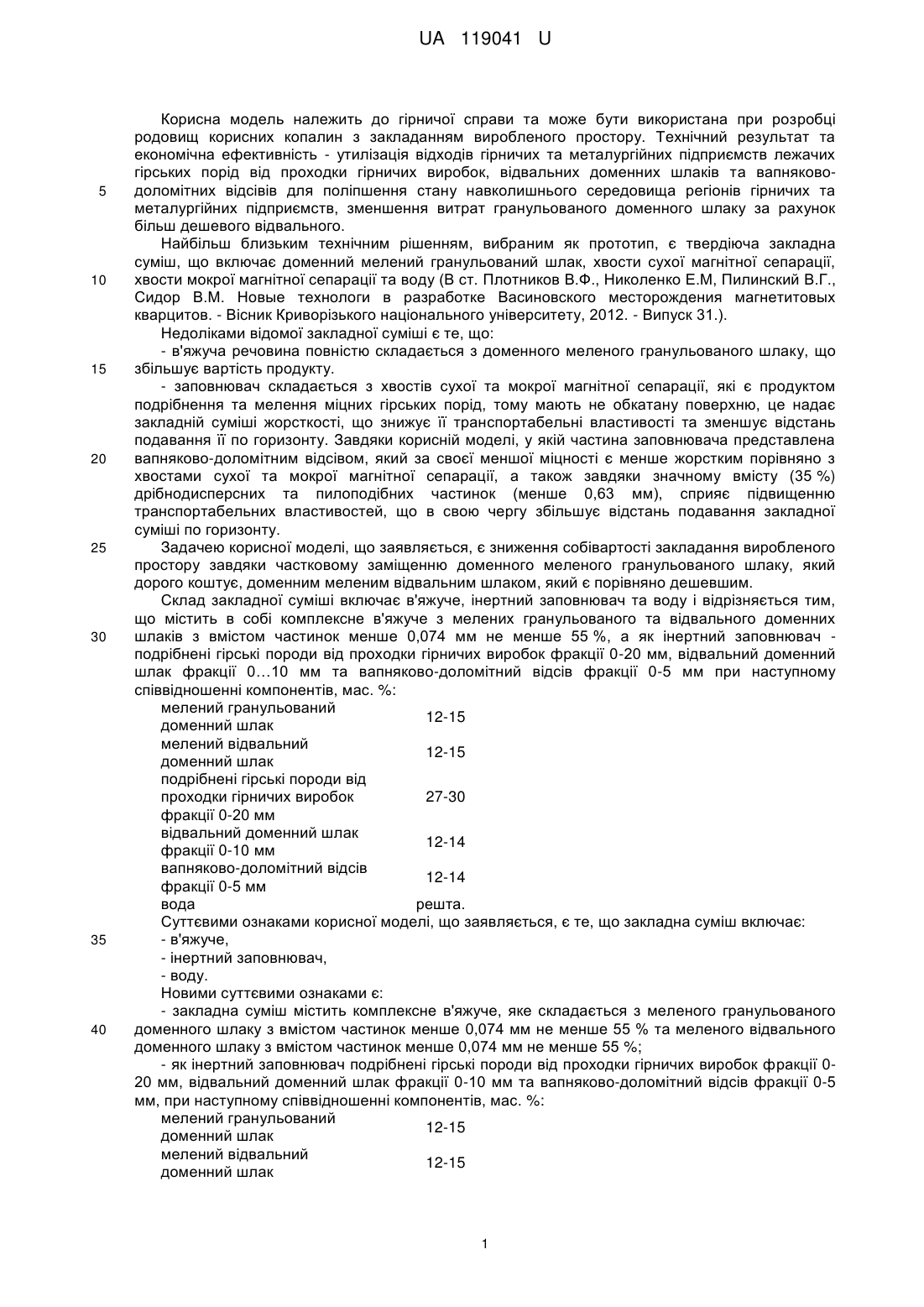

Реферат: Склад закладної суміші включає в'яжуче, інертний заповнювач та воду. Суміш містить в собі комплексне в'яжуче з мелених гранульованого та відвального доменних шлаків з вмістом частинок менше 0,074 мм не менше 55 %. Як інертний заповнювач - подрібнені гірські породи від проходки гірничих виробок фракції 0-20 мм, відвальний доменний шлак фракції 0-10 мм та вапняково-доломітний відсів фракції 0-5 мм. UA 119041 U (12) UA 119041 U UA 119041 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничої справи та може бути використана при розробці родовищ корисних копалин з закладанням виробленого простору. Технічний результат та економічна ефективність - утилізація відходів гірничих та металургійних підприємств лежачих гірських порід від проходки гірничих виробок, відвальних доменних шлаків та вапняководоломітних відсівів для поліпшення стану навколишнього середовища регіонів гірничих та металургійних підприємств, зменшення витрат гранульованого доменного шлаку за рахунок більш дешевого відвального. Найбільш близьким технічним рішенням, вибраним як прототип, є твердіюча закладна суміш, що включає доменний мелений гранульований шлак, хвости сухої магнітної сепарації, хвости мокрої магнітної сепарації та воду (В ст. Плотников В.Ф., Николенко Е.М, Пилинский В.Г., Сидор В.М. Новые технологи в разработке Васиновского месторождения магнетитовых кварцитов. - Вісник Криворізького національного університету, 2012. - Випуск 31.). Недоліками відомої закладної суміші є те, що: - в'яжуча речовина повністю складається з доменного меленого гранульованого шлаку, що збільшує вартість продукту. - заповнювач складається з хвостів сухої та мокрої магнітної сепарації, які є продуктом подрібнення та мелення міцних гірських порід, тому мають не обкатану поверхню, це надає закладній суміші жорсткості, що знижує її транспортабельні властивості та зменшує відстань подавання її по горизонту. Завдяки корисній моделі, у якій частина заповнювача представлена вапняково-доломітним відсівом, який за своєї меншої міцності є менше жорстким порівняно з хвостами сухої та мокрої магнітної сепарації, а також завдяки значному вмісту (35 %) дрібнодисперсних та пилоподібних частинок (менше 0,63 мм), сприяє підвищенню транспортабельних властивостей, що в свою чергу збільшує відстань подавання закладної суміші по горизонту. Задачею корисної моделі, що заявляється, є зниження собівартості закладання виробленого простору завдяки частковому заміщенню доменного меленого гранульованого шлаку, який дорого коштує, доменним меленим відвальним шлаком, який є порівняно дешевшим. Склад закладної суміші включає в'яжуче, інертний заповнювач та воду і відрізняється тим, що містить в собі комплексне в'яжуче з мелених гранульованого та відвального доменних шлаків з вмістом частинок менше 0,074 мм не менше 55 %, а як інертний заповнювач подрібнені гірські породи від проходки гірничих виробок фракції 0-20 мм, відвальний доменний шлак фракції 0…10 мм та вапняково-доломітний відсів фракції 0-5 мм при наступному співвідношенні компонентів, мас. %: мелений гранульований 12-15 доменний шлак мелений відвальний 12-15 доменний шлак подрібнені гірські породи від проходки гірничих виробок 27-30 фракції 0-20 мм відвальний доменний шлак 12-14 фракції 0-10 мм вапняково-доломітний відсів 12-14 фракції 0-5 мм вода решта. Суттєвими ознаками корисної моделі, що заявляється, є те, що закладна суміш включає: - в'яжуче, - інертний заповнювач, - воду. Новими суттєвими ознаками є: - закладна суміш містить комплексне в'яжуче, яке складається з меленого гранульованого доменного шлаку з вмістом частинок менше 0,074 мм не менше 55 % та меленого відвального доменного шлаку з вмістом частинок менше 0,074 мм не менше 55 %; - як інертний заповнювач подрібнені гірські породи від проходки гірничих виробок фракції 020 мм, відвальний доменний шлак фракції 0-10 мм та вапняково-доломітний відсів фракції 0-5 мм, при наступному співвідношенні компонентів, мас. %: мелений гранульований 12-15 доменний шлак мелений відвальний 12-15 доменний шлак 1 UA 119041 U 5 10 подрібнені гірські породи від проходки гірничих виробок фракції 0-20 мм 27-30 відвальний доменний шлак 12-14 фракції 0-10 мм вапняково-доломітний відсів 12-14 фракції 0-5 мм вода решта. Такий склад закладної суміші дозволяє зменшити вартість виробництва цієї суміші завдяки частковому заміщенню доменного меленого гранульованого шлаку, який дорого коштує, доменним меленим відвальним шлаком, який є порівняно дешевшим. Інертний заповнювач включає відвальний доменний шлак фракції 0…10 мм, який завдяки активізації комплексним в'яжучим сприяє збільшенню міцності закладки, утвореної твердіючою закладною сумішшю. Інертний заповнювач включає вапняково-доломітний відсів фракції 0…5 мм, який завдяки високому вмісту (35 %) дрібнодисперсних та пилоподібних частинок (менше 0,63 мм) сприяє збільшенню міцності закладки, утвореної твердіючою закладною сумішшю, а також підвищенню транспортабельних властивостей, що в свою чергу збільшує відстань подавання закладної суміші по горизонту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Закладна суміш, що включає в'яжуче, інертний заповнювач та воду, яка відрізняється тим, що містить в собі комплексне в'яжуче з мелених гранульованого та відвального доменних шлаків з вмістом частинок менше 0,074 мм не менше 55 %, а як інертний заповнювач - подрібнені гірські породи від проходки гірничих виробок фракції 0-20 мм, відвальний доменний шлак фракції 0-10 мм та вапняково-доломітний відсів фракції 0-5 мм, при наступному співвідношенні компонентів, мас. % : мелений гранульований 12-15 доменний шлак мелений відвальний доменний 12-15 шлак подрібнені гірські породи від проходки гірничих виробок 27-30 фракції 0-20 мм відвальний доменний шлак 12-14 фракції 0-10 мм вапняково-доломітний відсів 12-14 фракції 0-5 мм вода решта. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
