Пристрій для осадження продуктів горіння, зниження температури та збільшення видимості в задимлених приміщеннях

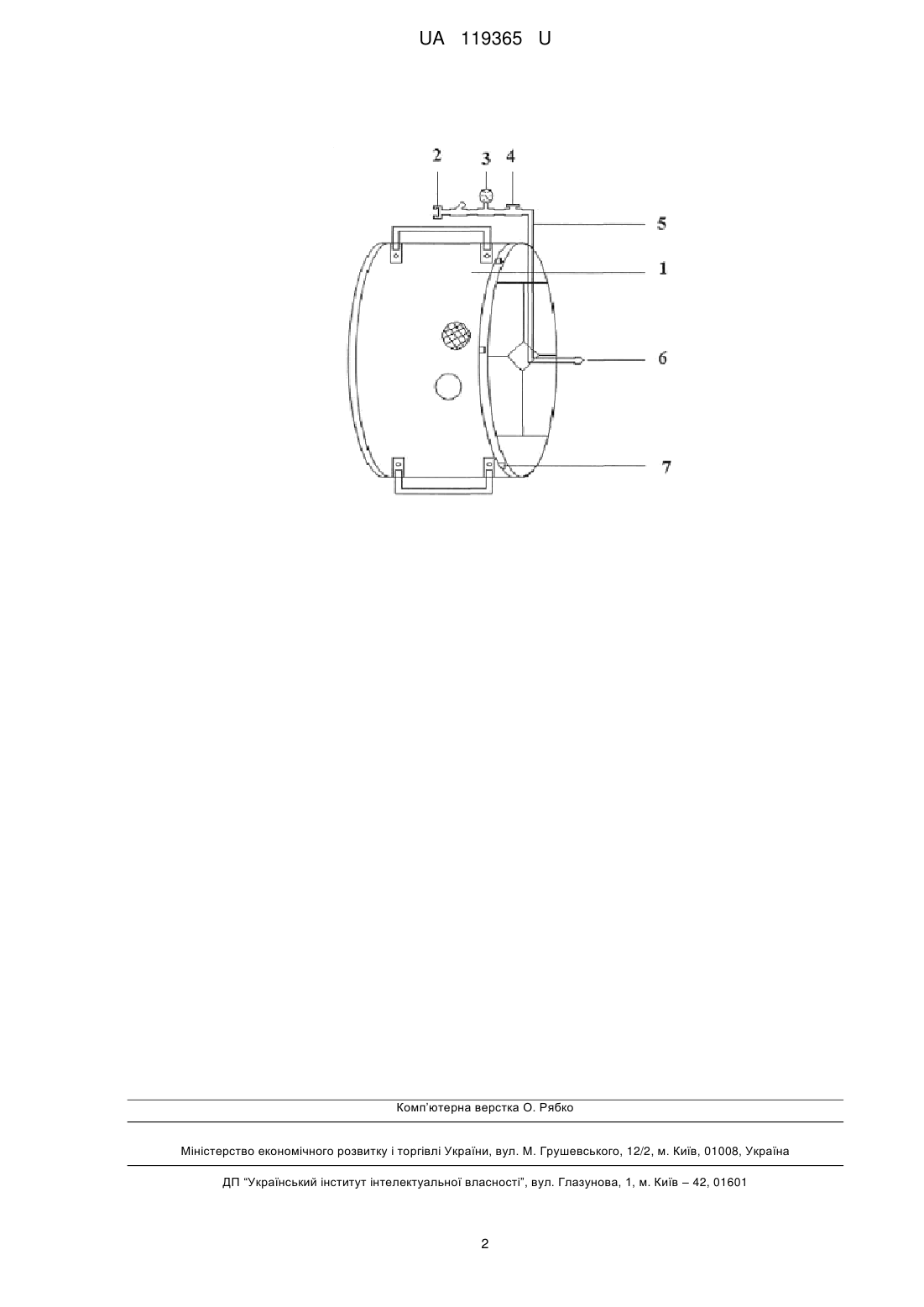

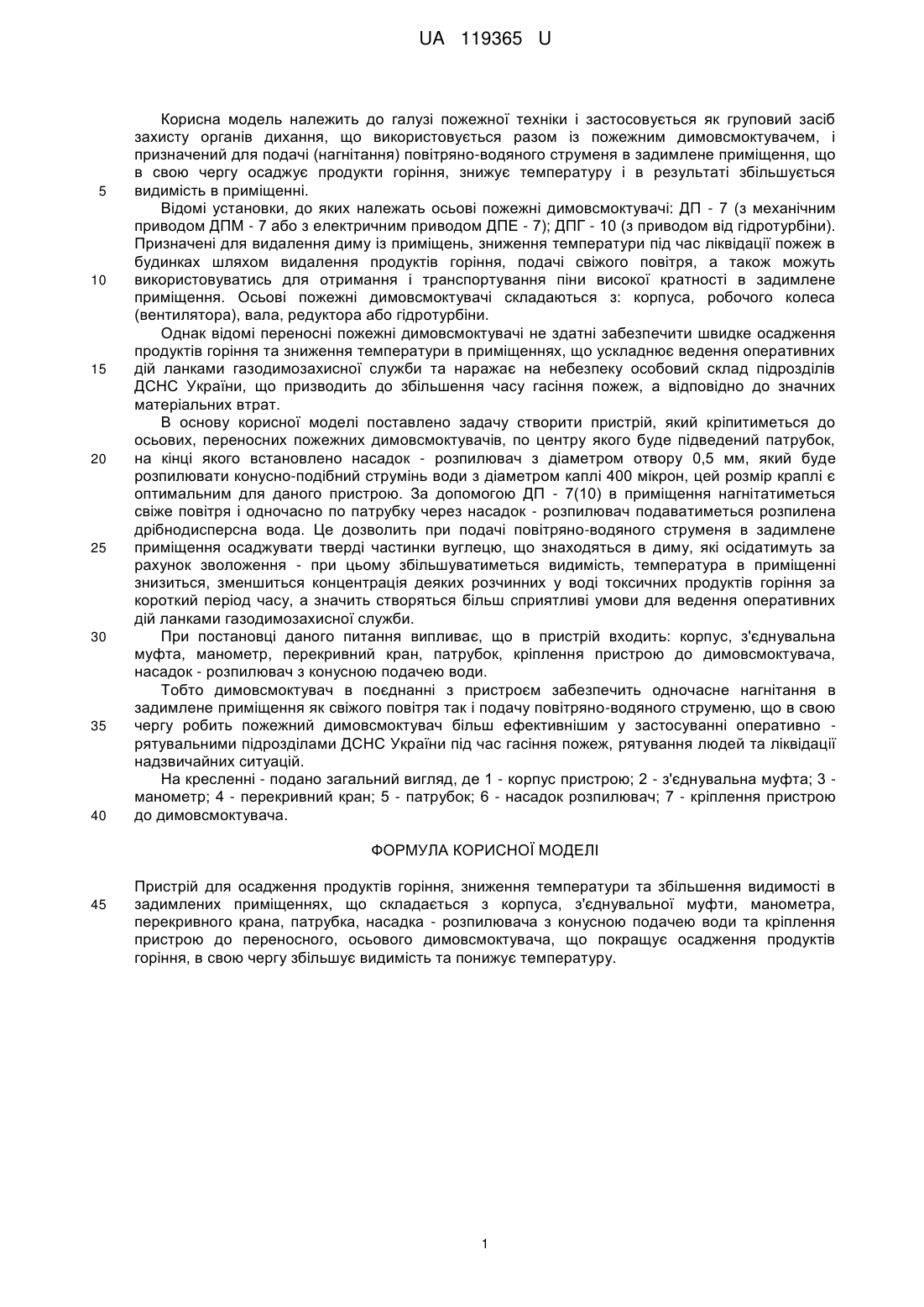

Реферат: Пристрій для осадження продуктів горіння, зниження температури та збільшення видимості в задимлених приміщеннях складається з корпуса, з'єднувальної муфти, манометра, перекривного крана, патрубка, насадка - розпилювача з конусною подачею води та кріплення пристрою до переносного, осьового димовсмоктувача, що покращує осадження продуктів горіння, в свою чергу збільшує видимість та понижує температуру. UA 119365 U (12) UA 119365 U UA 119365 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі пожежної техніки і застосовується як груповий засіб захисту органів дихання, що використовується разом із пожежним димовсмоктувачем, і призначений для подачі (нагнітання) повітряно-водяного струменя в задимлене приміщення, що в свою чергу осаджує продукти горіння, знижує температуру і в результаті збільшується видимість в приміщенні. Відомі установки, до яких належать осьові пожежні димовсмоктувачі: ДП - 7 (з механічним приводом ДПМ - 7 або з електричним приводом ДПЕ - 7); ДПГ - 10 (з приводом від гідротурбіни). Призначені для видалення диму із приміщень, зниження температури під час ліквідації пожеж в будинках шляхом видалення продуктів горіння, подачі свіжого повітря, а також можуть використовуватись для отримання і транспортування піни високої кратності в задимлене приміщення. Осьові пожежні димовсмоктувачі складаються з: корпуса, робочого колеса (вентилятора), вала, редуктора або гідротурбіни. Однак відомі переносні пожежні димовсмоктувачі не здатні забезпечити швидке осадження продуктів горіння та зниження температури в приміщеннях, що ускладнює ведення оперативних дій ланками газодимозахисної служби та наражає на небезпеку особовий склад підрозділів ДСНС України, що призводить до збільшення часу гасіння пожеж, а відповідно до значних матеріальних втрат. В основу корисної моделі поставлено задачу створити пристрій, який кріпитиметься до осьових, переносних пожежних димовсмоктувачів, по центру якого буде підведений патрубок, на кінці якого встановлено насадок - розпилювач з діаметром отвору 0,5 мм, який буде розпилювати конусно-подібний струмінь води з діаметром каплі 400 мікрон, цей розмір краплі є оптимальним для даного пристрою. За допомогою ДП - 7(10) в приміщення нагнітатиметься свіже повітря і одночасно по патрубку через насадок - розпилювач подаватиметься розпилена дрібнодисперсна вода. Це дозволить при подачі повітряно-водяного струменя в задимлене приміщення осаджувати тверді частинки вуглецю, що знаходяться в диму, які осідатимуть за рахунок зволоження - при цьому збільшуватиметься видимість, температура в приміщенні знизиться, зменшиться концентрація деяких розчинних у воді токсичних продуктів горіння за короткий період часу, а значить створяться більш сприятливі умови для ведення оперативних дій ланками газодимозахисної служби. При постановці даного питання випливає, що в пристрій входить: корпус, з'єднувальна муфта, манометр, перекривний кран, патрубок, кріплення пристрою до димовсмоктувача, насадок - розпилювач з конусною подачею води. Тобто димовсмоктувач в поєднанні з пристроєм забезпечить одночасне нагнітання в задимлене приміщення як свіжого повітря так і подачу повітряно-водяного струменю, що в свою чергу робить пожежний димовсмоктувач більш ефективнішим у застосуванні оперативно рятувальними підрозділами ДСНС України під час гасіння пожеж, рятування людей та ліквідації надзвичайних ситуацій. На кресленні - подано загальний вигляд, де 1 - корпус пристрою; 2 - з'єднувальна муфта; 3 манометр; 4 - перекривний кран; 5 - патрубок; 6 - насадок розпилювач; 7 - кріплення пристрою до димовсмоктувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для осадження продуктів горіння, зниження температури та збільшення видимості в задимлених приміщеннях, що складається з корпуса, з'єднувальної муфти, манометра, перекривного крана, патрубка, насадка - розпилювача з конусною подачею води та кріплення пристрою до переносного, осьового димовсмоктувача, що покращує осадження продуктів горіння, в свою чергу збільшує видимість та понижує температуру. 1 UA 119365 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
