Зерносушильна установка касетного типу

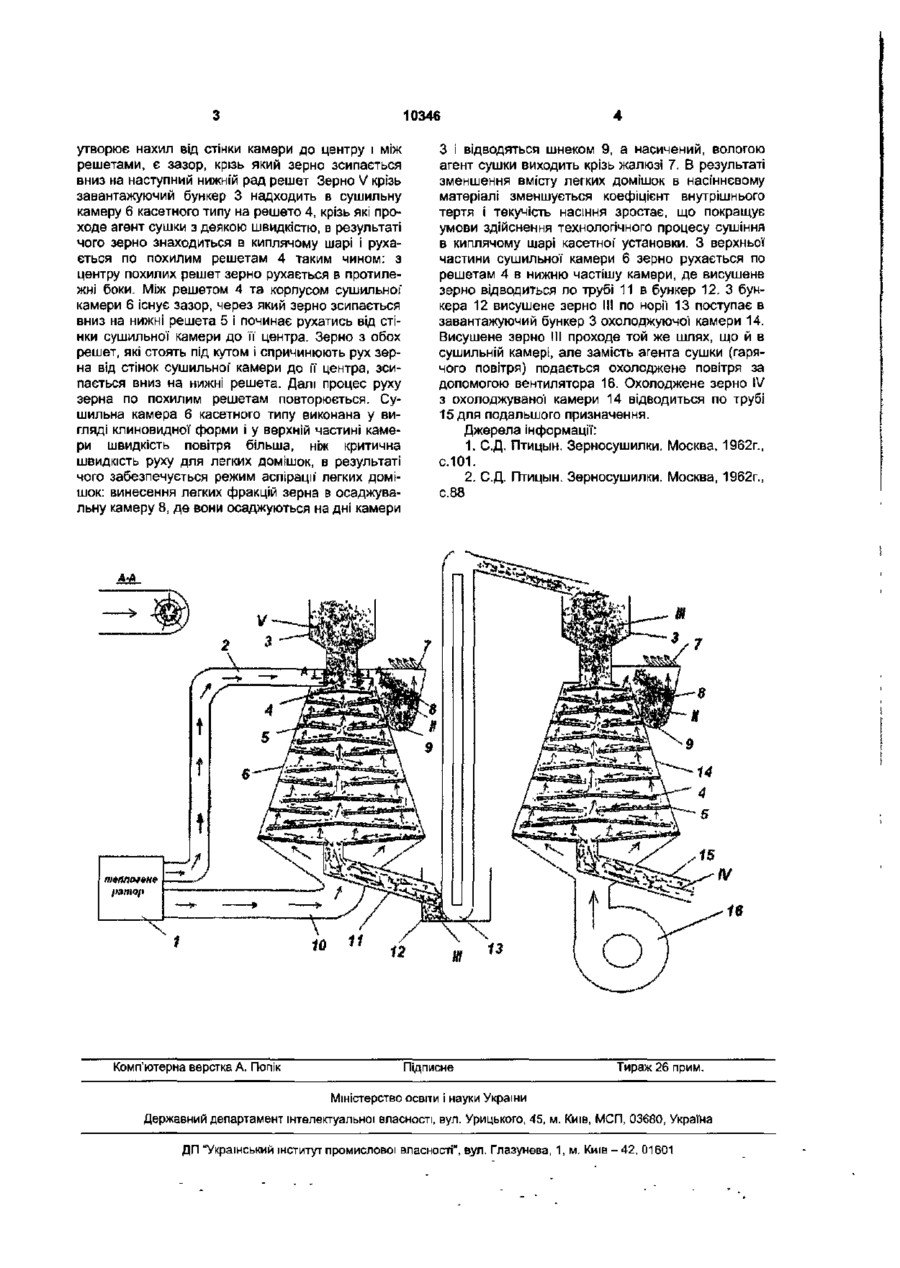

Зерносушильна установка касетного типу, що містить теплогенератор, завантажувальний бункер, сушильну камеру, жалюзійну сітку, шнек, тру бу, норію, охолоджуючу камеру, труби, вентилятор, яка відрізняється тим, що вона має осаджувальну камеру для виділення легких фракцій зерна та домішок, яка розташована збоку у верхній частині сушильної камери, патрубок для попереднього підігріву зерна, котрий приєднується від теплогенератора до завантажувального бункера, решета, кожна пара яких має в першому ряді шарнірне з'єднання між собою, в другому решета прикріплені шарнірами до сушильної камери. Корисна модель відноситься до сільськогосподарської техніки, зокрема до зерносушарок, і спрямований на підвищення їхньої ефективності. Відома конструкція зерносушарки для сушки зерна в підвищеному стані, яка складається з завантажуючого бункера, вентилятора, калорифера циклонів та решіток [1]. Недоліком такої конструкції є її складність. Найбільш, близькою до неї є конструкція, шахтної зерносушарка з коробами, яка складається з завантажуючого бункера, ділильних планок, похилих жалюзійних полиць [2] Недоліком такої' конструкцГі' є великі габарити зерносушарки та складність. Задача, яку вирішує корисна модель, заключається в підвищенні коефіцієнта якості просушеного зерна та ефективності сушіння в зерносушильній установці касетного типу, зменшення конденсації парів на поверхні зерна та виділення легких домішок. Поставлена, задача вирішується завдяки тому, що зерносушильна установка касетного типу має осаджувальну камеру для виділення легких фракцій зерна та домішок, яка розташована збоку у верхній частині сушильної камери, патрубок для попереднього підігріву зерна, котрий приєднується від теплогенератора до завантажуючого бункера, решета, кожна пара яких має в першому ряді шарнірне з'єднання між собою, в другому решета прикріплені шарнірами до сушильної камери Корисна модель пояснюється кресленням, де зображена зерносушильна установка касетного типу. Зерносушильна установка касетного типу містить теплогенератор 1, патрубок 2 для попереднього підігріву зерна перед сушінням, завантажуючий, бункер 3, куди потрапляє сире зерно V, решета 4, котрі прикріплені шарнірами між собою, та решета 5 котрі прикріпленні шарнірами до стінок сушильної камери б, сушильну камеру 6, жалюзійну сітку 7 для виходу відпрацьованого агенту сушки, осаджувальну камеру 3 для осадження легких домішок II, шнека 9, трубу 10 для підводу агента сушки, трубу 11 для виходу висушеного зерна III з сушильної камери 6 в бункер 12, бункер 12 для висушеного зерна III, норії 13 для подачі висушеного зерна III з сушильної камери 6 касетного типу в камеру 14 для охолодження зерна III, трубу 15 для відведення охолодженого зерна IV, вентилятора 16 для охолодження зерна III Зерносушильна установка касетного типу працює таким чином" теплогенератор 1 нагнітає агент сушки по трубі 10 в сушильну камеру 6 касетного типу і по патрубку 2 нагнітає агент сушки для підігріву зерна V на початку технологічного процесу Де запобігає конденсації парів на насінні з агента сушки теплоносія, що пройшов через усі потоки зерна. Решета 4 в сушильній камері розташовують таким чином, що один ряд решіт утворює нахил від центру до стінки камери і між решетом та стінкою камери є відповідний зазор, крізь який зсипається зерно на нижній, рад решет. Нижній рад решет CD CO 10346 утворює нахил від стінки камери до центру і між решетами, є зазор, крізь який зерно зсипається вниз на наступний нижній рад решет Зерно V крізь завантажуючий бункер 3 надходить в сушильну камеру 6 касетного типу на решето 4, крізь які проходе агент сушки з деякою швидкістю, в результаті чого зерно знаходиться в киплячому шарі і рухається по похилим решетам 4 таким чином: з центру похилих решет зерно рухається в протилежні боки. Між решетом 4 та корпусом сушильної камери 6 існує зазор, через який зерно зсипається вниз на нижні решета 5 і починає рухатись від стінки сушильної камери до її центра. Зерно з обох решет, які стоять під кутом І спричинюють рух зерна від стінок сушильної' камери до її центра, зсипається вниз на нижні решета. Далі процес руху зерна по похилим решетам повторюється. Сушильна камера б касетного типу виконана у вигляді клиновидної форми і у верхній частині камери швидкість повітря більша, ніж критична швидкість руху для легких домішок, в результаті чого забезпечується режим аспірації' легких домішок: винесення легких фракцій зерна в осаджувальну камеру 8, де вони осаджуються на дні камери З і відводяться шнеком 9, а насичений, вологою агент сушки виходить крізь жалюзі 7. В результаті зменшення вмісту легких домішок в насіннєвому матеріалі зменшується коефіцієнт внутрішнього тертя І текучість насіння зростає, що покращує умови здійснення технологічного процесу сушіння в киплячому шарі касетної' установки. З верхньої частини сушильної камери 6 зерно рухається по решетам 4 в нижню частішу камери, де висушене зерно відводиться по трубі 11 в бункер 12, 3 бункера 12 висушене зерно III по норії 13 поступає в завантажуючий бункер 3 охолоджуючої камери 14. Висушене зерно III проходе той же шлях, що й в сушильній камері, але замість агента сушки (гарячого повітря) подається охолоджене повітря за допомогою вентилятора 16. Охолоджене зерно IV з охолоджуваної камери 14 відводиться по трубі 15 для подальшого призначення. Джерела інформації: 1. С.Д. Птицын. Зерносушилки. Москва, 1962г, с.101. 2. С.Д. Птицын. Зерносушилки. Москва, 1962г., с.88 А-А Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунева, 1, м. Київ-42, 01601
