Спосіб ущільнення рухомих і малорухомих бетонних сумішів

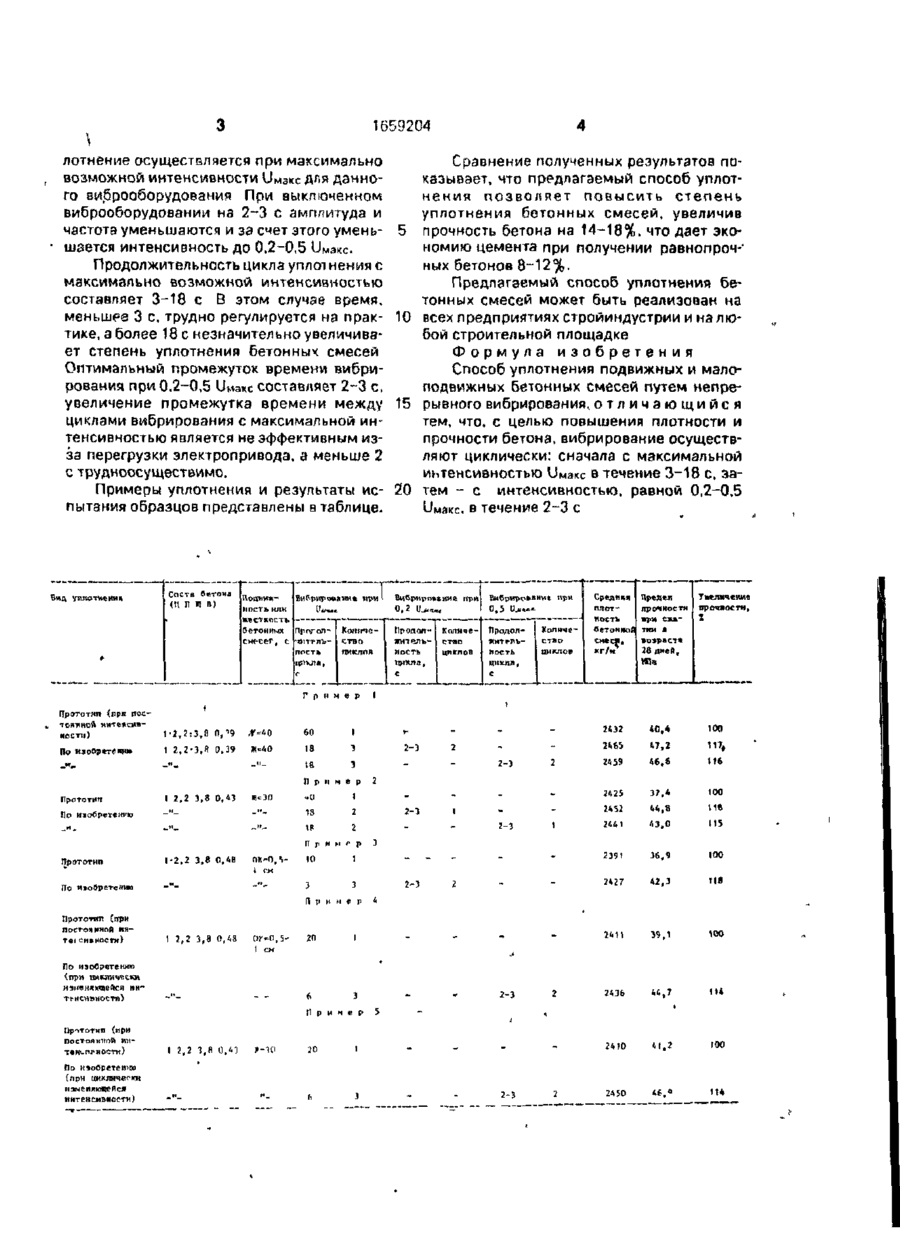

союз СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) L ПО (50 5 В 28 В 1/08 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4644903/33 (22)02.02.89 (46)30.06.91. Бюл. №24 (71) Днепропетровский инженерно-строительный институт (72) Н.А.Сторожук (53) 666.97.053(088 8) (56) Гершберг О.А. Технология бетонных и железобетонных изделий М Стройиздат, 1971.С.217. Баженов Ю.М. Технология бетона. М.: Высшая школа, 1978, с.186-192. Изобретение относится к области изготовления сборных и монолитных железобетонных изделий и конструкций и может быть использовано как на предприятиях стройиндустрии, так и на строительной площадке. Цель изобретения - повышение плотности и прочности бетона. При уплотнении подвижных и малоподвижных бетонных смесей вибрирование осуществляют непрерывно циклически* сна-' чала с максимальной интенсивностью Іімакс в течение 3-18 с, затем - с интенсивностью, равной 0.2-0.5 ІІмакс. в течение 2-3 с Под воздействием непрерывного потока вибрационных импульсов с постоянной максимально возможной для данного вибрационного оборудования интенсивностью ІІмзкс (U = А2 (і? см 2 /с 3 , где А - амплитуда, a to-угловая скорость) частицы смеси совершают вынужденные колебания с весьма малой амплитудой относительно некоторого среднего положения. Вибрирование с циклически изменяющейся интенсивно (54) СПОСОБ УПЛОТНЕНИЯ ПОДВИЖНЫХ И МАЛОПОДВИЖНЫХ БЕТОННЫХ СМЕСЕЙ (57) Изобретение относится к области изготовления сборных и монолитных железобетонных изделий и конструкций. Цель изобретения - повышение плотности и прочности бетона Вибрирование бетонной смеси производят непрерывно и циклически в течение 3-18 с с максимально возможной интенсивностью для данного вибрационного оборудования Іімакс, а в течение 2-3 с с интенсивностью 0,2-0,5 Умакс 1 табл. стью позволяет ликвидировать сводообрэзование и заклинивание частиц бетонной смеси, что способствует повышению степени уплотнения бетонных смесей и соответственно прочности бетона Продолжительность отдельных циклов вибрирования определяют при уплотнении бетонных смесей различной ПОДВИЖНОСТИ на широко распространенной виброплощадке со стандартным режимом вибрирования, частота составляет 3000 об/мин, амплитуда 0,5 мм. Способ уплотнения бетонных смесей осуществляют следующим образом. После заполнения бетонной смесью формы или опалубки аклкЗчают в работу вибрационное оборудование на некоторый промежуток времени в зависимости от подвижности бетонной смеси, затем виброоборудование отключают на 2-3 с и снова, включают его а работу и так до полного уплотнения бетонной смеси При включенном вибрационном оборудовании виброуп С о 1659204 \ лотнение осуществляется при максимально возможной интенсивности Омзкс для данного виброоборудования При выключенном виброоборудовании на 2-3 с амплитуда и частота уменьшаются и за счет этого уменьшзется интенсивность до 0,2-0,5 иМакс Продолжительность цикла уплотнения с максимально возможной интенсивностью составляет 3-18 с В этом случае время, меньшее 3 с, трудно регулируется на практике, а более 18 с незначительно увеличивает степень уплотнения Бетонных смесей Оптимальный промежуток времени вибрирования при 0,2-0,5 ІІмакс составляет 2-3 с, увеличение промежутка времени между циклами вибрирования с максимальной интенсивностью является не эффективным изза перегрузки электропривода, а меньше 2 с трудноосуществимо. Примеры уплотнения и результаты испытания образцов представлены в таблице. Вид уппотиеки* Соета Оеточя (И Л И Л ) Подвижность или жесткость бетонных Прпгогт 1 2,2*3,ft 0,39 Ксиитчество 60 К* Количество «-=30 ОК'П, 1 си -О Увеличение Продап28 дней. Ь7,2 2459 46,6 116 2425 3?,* 100 2441 43,0 115 2391 36,9 100 2427 42,3 118 39,1 tOO 2436 44,7 114 2410 2-Э 40,4 If. 65 2-3 41,2 100 2450 it," 100 2 I 2 г 10 Предел 2432 3 Пр и и f р 1-2,2 3,8 0,4В Продапжнтелъ Среди я її 1 3 IP Прототип Вибрирование при 0.5 Uj;«.*. t 18 13 I 2,2 3,8 0.43 20 2Ы1 Х" П р и м е р Прототип По изобретет1») 15 0,2 18 По изобретение 1-2,2:3,8 fV9 10 її* ПРИ I Г р и и е р Прототип (при постоянной интенсивности) 5 Сравнение полученных результатов паказывэет, что предлагаемый способ уплотнения позволяет повысить степень уплотнения бетонных смесей, увеличив прочность бетона на 14-18%. что дает экономию цемента при получении равнопрочных бетонов 8~12%. Предлагаемый способ уплотнения бетонных смесей может быть реализован на всех предприятиях стройиндустрии и на любой строительной площадке Формула изобретения Способ уплотнения подвижных и малоподвижных бетонных смесей путем непрерывного вибрирования, о т л и ч а ю щ и й с я тем, что. с целью повышения плотности и прочности бетона, вибрирование осуществляют циклически: сначала с максимальной интенсивностью UMSKC В течение 3-18 с. затем - с интенсивностью, равной 0,2-0,5 иМакс. в течение 2-3 с не 3-3 г-з 3 1 2-3 По изобретение Прототип (при ПОСТОЯННОЙ И Н теї енвности) I 1,2 3,8 О, 20 По изобретению (при циклически 6 тенсивности} Простий (при Постоянной Штеїстігносги) По нэобретеншо (при циклически изменяйтейсЯ интенсивности) 2-3 3 П р и м е р 2 5 I 2,2 1,(1 О.'О 2-3 2 14 1 1659204 Редактор Н. Химчук Составитель В. Лебедева Техред М.Моргентал ** Корректор И. Муска Заказ 1807 Тираж 390 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35. Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
