Пристрій для виготовлення виробів із бетонних сумішів

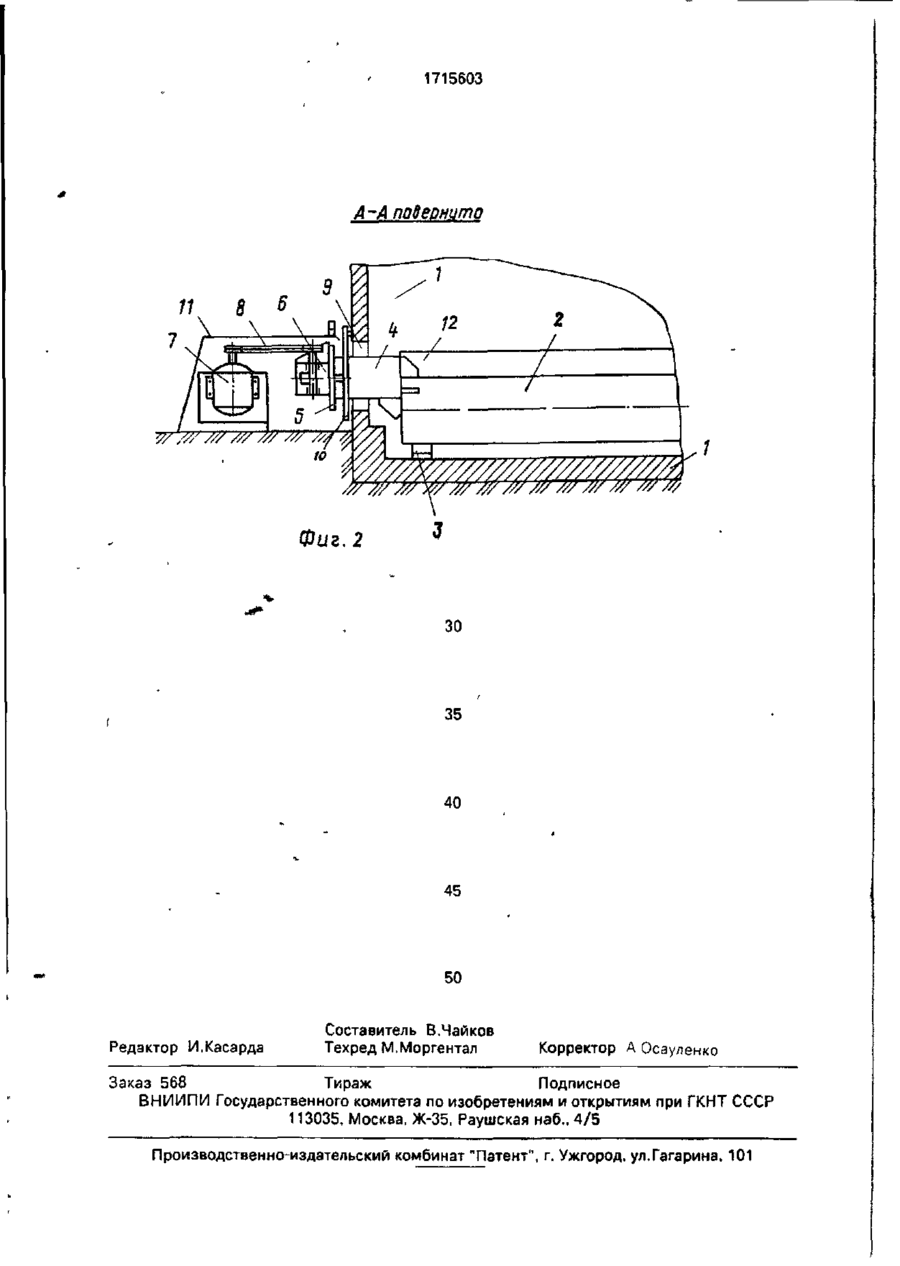

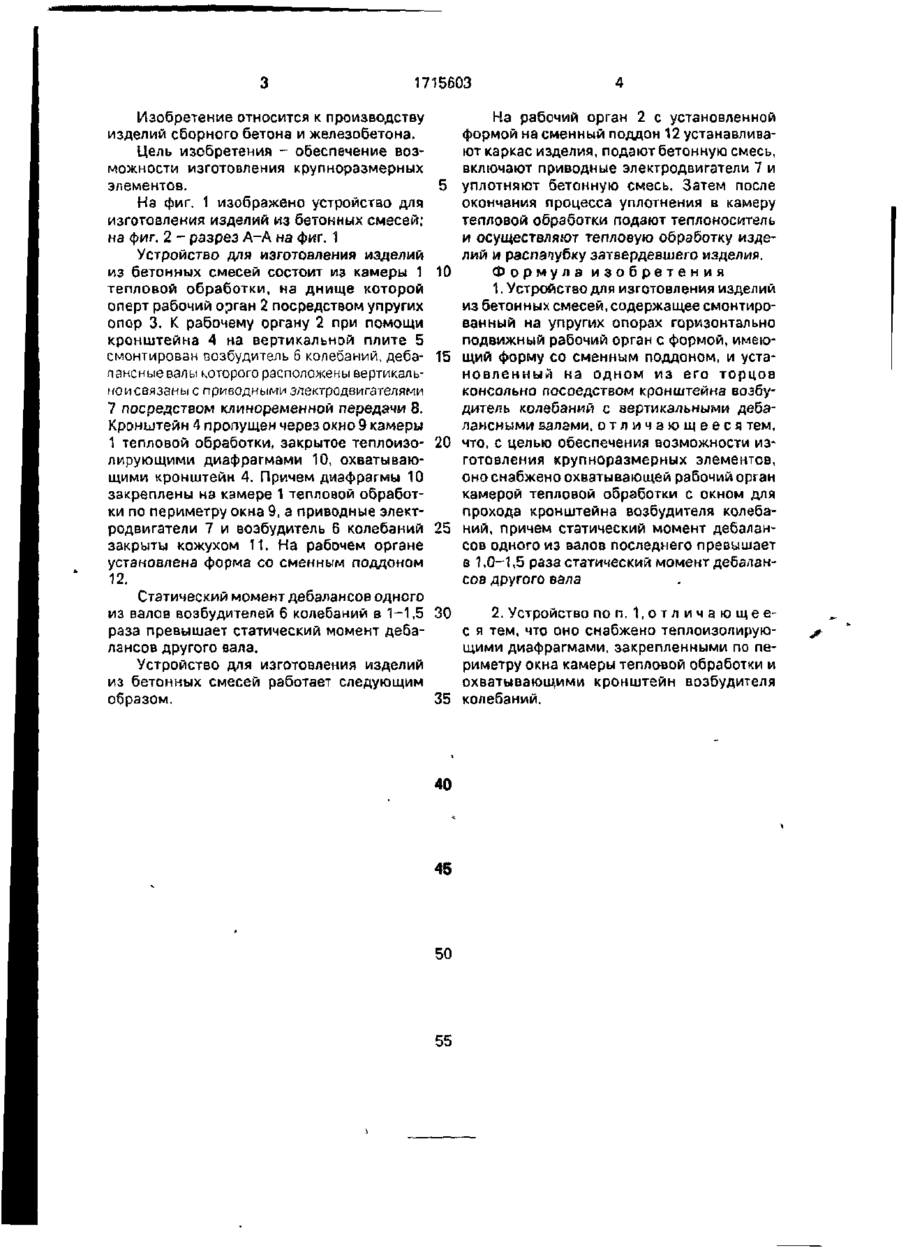

Изобретение относится к производству изделий сборного бетона и железобетона и позволяет обеспечить возможность изготовления крупноразмерных элементов. Это достигается тем, что устройство для изготовления изделий из бетонных смесей снабжено охватывающей рабочий орган 2 камерой 1 тепловлажностной обработки с окном 9 для прохода кронштейна 4 возбудителя 6 колебаний. Статический момент одного из дебалансных валов в 1,0-1,5 раза превышает статический момент дебалансов другого вала возбудителя колебаний. 1 з.п. ф-лы, 2 ил. н У//У//УУ.О^/У//////У///У/У///Х/УУ//УУУУ/УУІ/УУУ/,У/УУ////////)(/) '/ СЛ > P Фиг.І У*" „™ :; w ^ P i ' • ,)*„ j-. '.і' " * •' * 1715603 Изобретение относится к производству изделий сборного бетона и железобетона. Цель изобретения - обеспечение возможности изготовления крупноразмерных элементов. 5 На фиг. 1 изображено устройство для изготовления изделий из бетонных смесей; на фиг. 2 - разрез А-А на фиг. 1 Устройство для изготовления изделий из бетонных смесей состоит из камеры 1 10 тепловой обработки, на днище которой оперт рабочий орган 2 посредством упругих опор 3. К рабочему органу 2 при помощи кронштейна 4 на вертикальной плите 5 смонтирован возбудитель 6 колебаний, дебэ- 15 пансныевалы которого расположены вертикальноисвязаныс приводными электродвигателями 7 посредством клиноременной передачи 8. Кронштейн 4 пропущен через окно 9 камеры 1 тепловой обработки, закрытое теплоизо- 20 лирующими диафрагмами 10, охватывающими кронштейн 4. Причем диафрагмы 10 закреплены на камере 1 тепловой обработки по периметру окна 9, а приводные электродвигатели 7 и возбудитель б колебаний 25 закрыты кожухом 11. На рабочем органе установлена форма со сменным поддоном 12. Статический момент дебалансов одного из валов возбудителей 6 колебаний в 1-1,5 30 раза превышает статический момент дебалансов другого вала. Устройство для изготовлений изделий из бетонных смесей работает следующим образом. 35 40 45 50 55 4 На рабочий орган 2 с установленной формой на сменный поддон 12 устанавливают каркас изделия, подают бетонную смесь, включают приводные электродвигатели 7 и уплотняют бетонную смесь. Затем после окончания процесса уплотнения в камеру тепловой обработки подают теплоноситель и осуществляют тепловую обработку изделий и распалубку затвердевшего изделия. Формула изобретения 1. Устройство для изготовления изделий из бетонных смесей, содержащее смонтированный на упругих опорах горизонтально подвижный рабочий орган с формой, имеющий форму со сменным поддоном, и установленный на одном из его торцов консольно посоедством кронштейна возбудитель колебаний с вертикальными дебалансными залами, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности изготовления крупноразмерных элементов, оно снабжено охватывающей рабочий орган камерой тепловой обработки с окном для прохода кронштейна возбудителя колебаний, причем статический момент дебалансов одного из валов последнего превышает з 1,0-1,5 раза статический момент дебаландругого вала 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что оно снабжено теплоизолирующими диафрагмами, закрепленными по периметру окна камеры тепловой обработки и охватывающими кронштейн возбудителя колебаний. 1715603 А-А подернуто 11 \ 8 \ 6 \ W/// //////////// s/f /A УЩ////////////////Ш///А ///Ж /// Ж/// ////#№///////// Фиг. 2 зо 35 40 45 50 Редактор И.Касарда Составитель В.Чайков Техред М.Моргентал Корректор А Осауленко Заказ 568 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
