Телескопічна система типу галілея для лазерних оптичних схем
Номер патенту: 119524
Опубліковано: 25.09.2017
Автори: Никируй Володимир Ернестович, Маїк Володимир Зіновійович
Формула / Реферат
Телескопічна система типу Галілея для застосування в лазерній оптичній схемі, яка містить об'єктив і окуляр, де окуляром є одинична двоввігнута лінза, яка відрізняється тим, що об'єктивом є одинична, монолітна, плосковипукла лінза, де довжина системи по оптичній осі становить L=17,38, а величина збільшення телескопічної системи становить N=2.
Текст

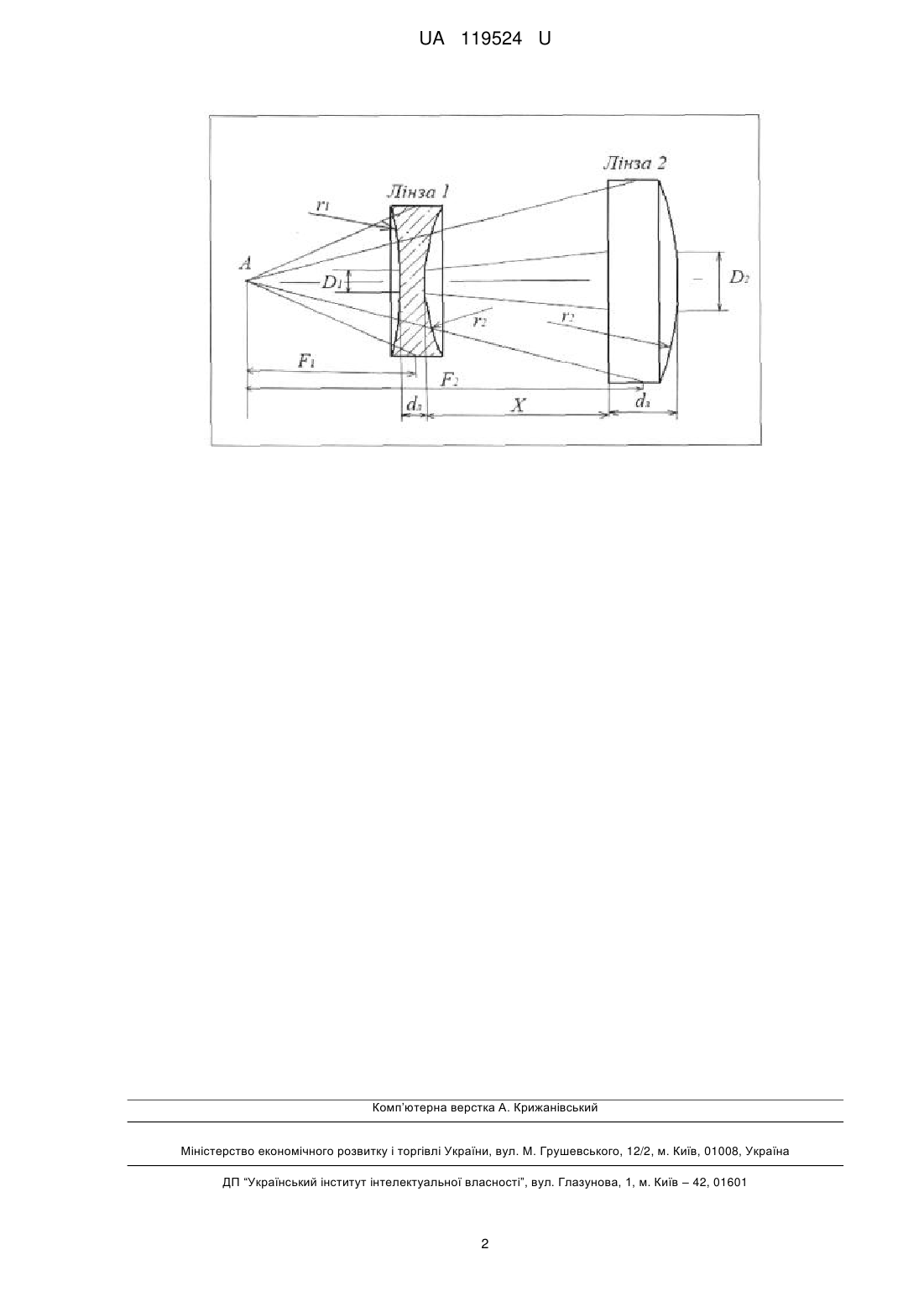

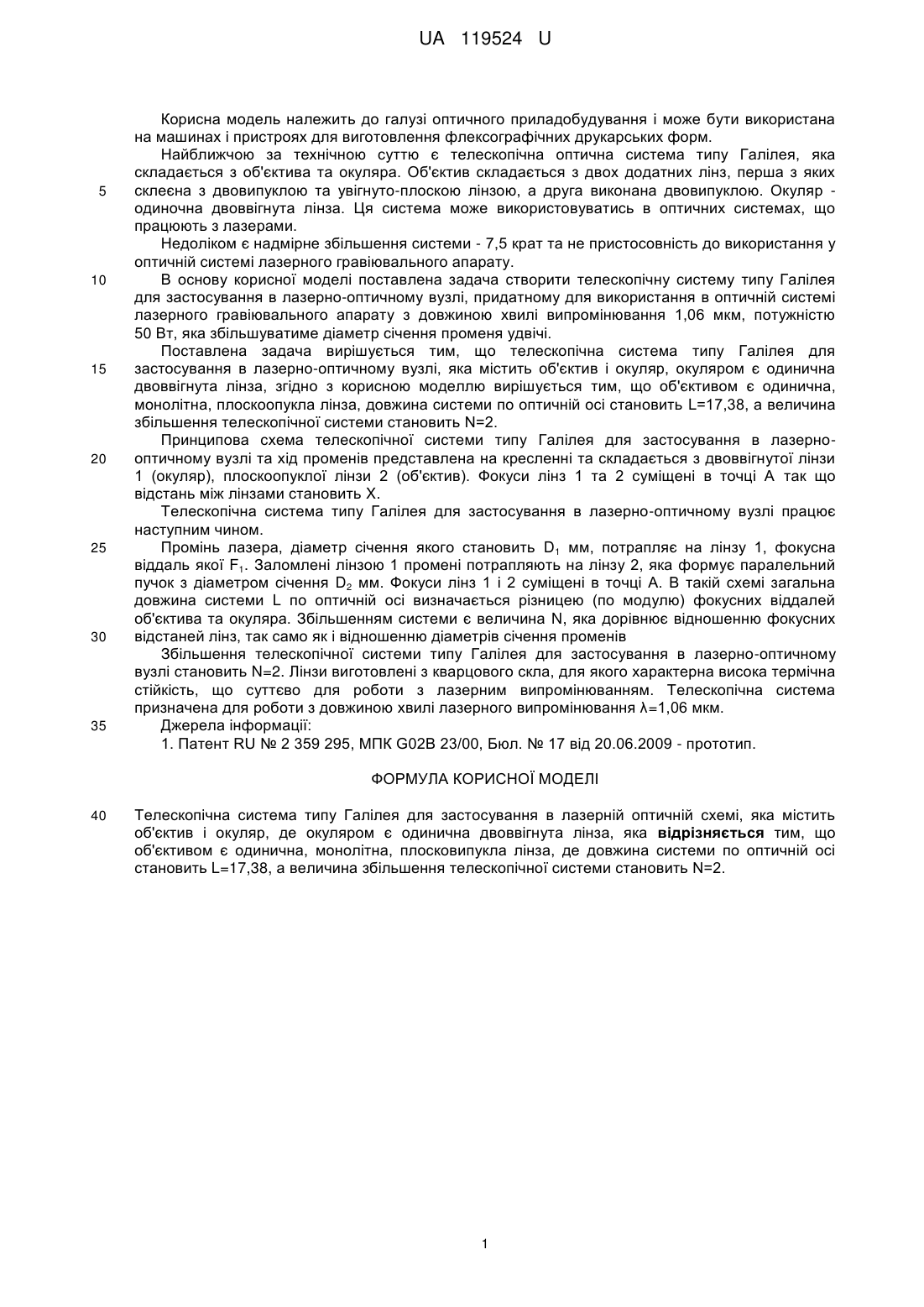

Реферат: UA 119524 U UA 119524 U 5 10 15 20 25 30 35 Корисна модель належить до галузі оптичного приладобудування і може бути використана на машинах і пристроях для виготовлення флексографічних друкарських форм. Найближчою за технічною суттю є телескопічна оптична система типу Галілея, яка складається з об'єктива та окуляра. Об'єктив складається з двох додатних лінз, перша з яких склеєна з двовипуклою та увігнуто-плоскою лінзою, а друга виконана двовипуклою. Окуляр одиночна двоввігнута лінза. Ця система може використовуватись в оптичних системах, що працюють з лазерами. Недоліком є надмірне збільшення системи - 7,5 крат та не пристосовність до використання у оптичній системі лазерного гравіювального апарату. В основу корисної моделі поставлена задача створити телескопічну систему типу Галілея для застосування в лазерно-оптичному вузлі, придатному для використання в оптичній системі лазерного гравіювального апарату з довжиною хвилі випромінювання 1,06 мкм, потужністю 50 Вт, яка збільшуватиме діаметр січення променя удвічі. Поставлена задача вирішується тим, що телескопічна система типу Галілея для застосування в лазерно-оптичному вузлі, яка містить об'єктив і окуляр, окуляром є одинична двоввігнута лінза, згідно з корисною моделлю вирішується тим, що об'єктивом є одинична, монолітна, плоскоопукла лінза, довжина системи по оптичній осі становить L=17,38, а величина збільшення телескопічної системи становить N=2. Принципова схема телескопічної системи типу Галілея для застосування в лазернооптичному вузлі та хід променів представлена на кресленні та складається з двоввігнутої лінзи 1 (окуляр), плоскоопуклої лінзи 2 (об'єктив). Фокуси лінз 1 та 2 суміщені в точці А так що відстань між лінзами становить X. Телескопічна система типу Галілея для застосування в лазерно-оптичному вузлі працює наступним чином. Промінь лазера, діаметр січення якого становить D1 мм, потрапляє на лінзу 1, фокусна віддаль якої F1. Заломлені лінзою 1 промені потрапляють на лінзу 2, яка формує паралельний пучок з діаметром січення D2 мм. Фокуси лінз 1 і 2 суміщені в точці А. В такій схемі загальна довжина системи L по оптичній осі визначається різницею (по модулю) фокусних віддалей об'єктива та окуляра. Збільшенням системи є величина N, яка дорівнює відношенню фокусних відстаней лінз, так само як і відношенню діаметрів січення променів Збільшення телескопічної системи типу Галілея для застосування в лазерно-оптичному вузлі становить N=2. Лінзи виготовлені з кварцового скла, для якого характерна висока термічна стійкість, що суттєво для роботи з лазерним випромінюванням. Телескопічна система призначена для роботи з довжиною хвилі лазерного випромінювання λ=1,06 мкм. Джерела інформації: 1. Патент RU № 2 359 295, МПК G02B 23/00, Бюл. № 17 від 20.06.2009 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Телескопічна система типу Галілея для застосування в лазерній оптичній схемі, яка містить об'єктив і окуляр, де окуляром є одинична двоввігнута лінза, яка відрізняється тим, що об'єктивом є одинична, монолітна, плосковипукла лінза, де довжина системи по оптичній осі становить L=17,38, а величина збільшення телескопічної системи становить N=2. 1 UA 119524 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G02B 23/00
Мітки: типу, лазерних, оптичних, схем, система, галілея, телескопічна
