Пакет регулярної насадки масообмінного апарата
Формула / Реферат
1. Пакет регулярної насадки масообмінного апарата, що містить сукупність розташованих один на одному шарів насадкових тіл, кожне з яких виконане у вигляді оболонки, який відрізняється тим, що оболонку кожного з насадкових тіл перфоровано і оснащено днищем, при цьому відповідні по висоті насадкові тіла сусідніх шарів перевернуті одне відносно одного.
2. Пакет за п. 1, який відрізняється тим, що днище кожного з насадкових тіл виконано з щонайменше одним отвором.
Текст

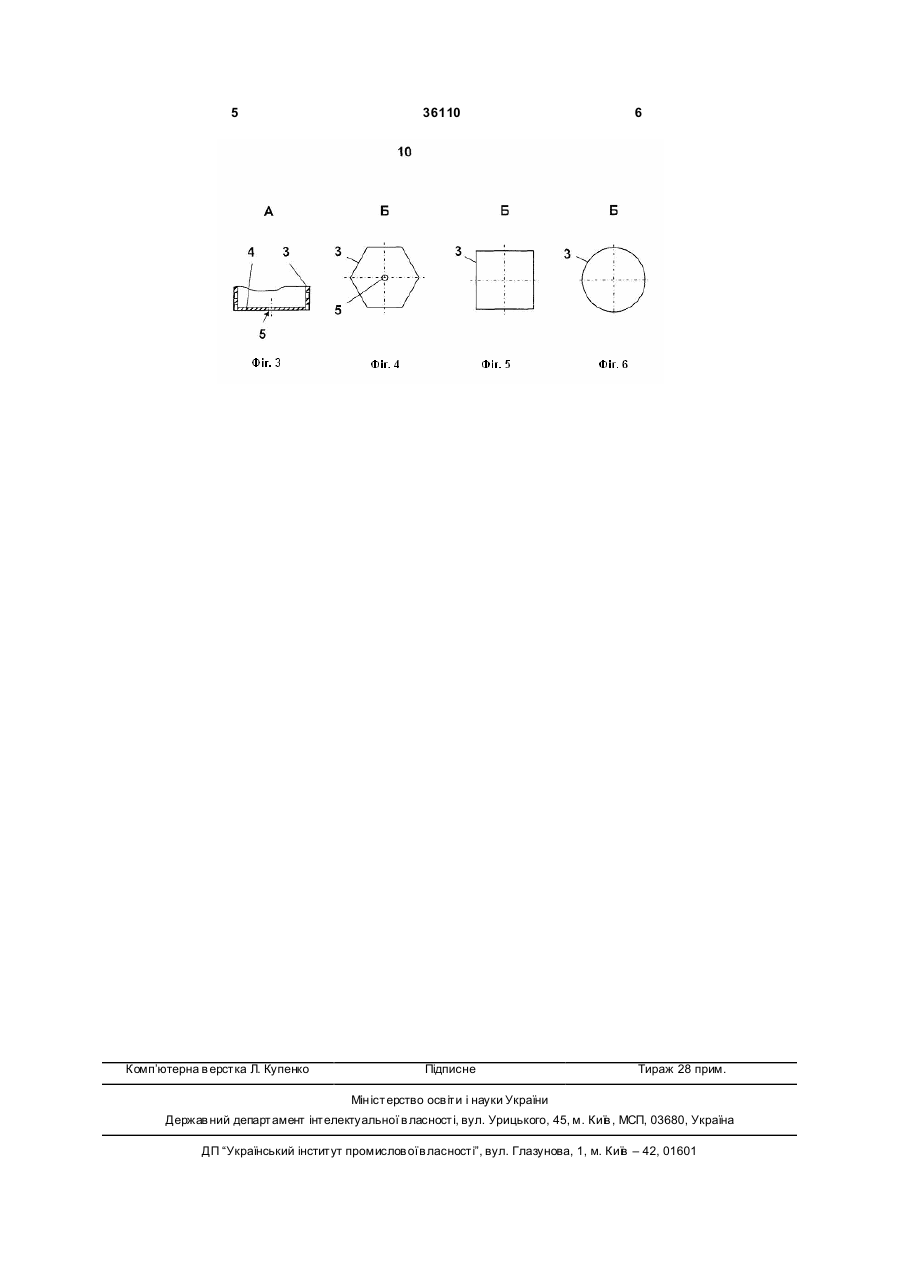

1. Пакет регулярної насадки масообмінного апарата, що містить сукупність розташованих один 3 36110 зупинки апарата, але й додаткове проходження фаз крізь нього під час роботи апарата, що також інтенсифікує масообмінний процес в апараті. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поперечний розріз пакета регулярної насадки; на Фіг.2 - поздовжній розріз пропонованого елемента насадки, виконаного у вигляді шестигранної оболонки; на Фіг.3 - виносний елемент А на Фіг.2: на Фіг.4 - вид Б на Фіг.2; на Фіг.5 - те саме, приклад виконання оболонки елемента квадратного поперечного перерізу; на Фіг.6 - те саме, приклад виконання оболонки елемента круглого поперечного перерізу. Пакет регулярної насадки масообмінного апарата містить сукупність розташованих один на одному шарів 1 насадкових тіл 2. кожне з яких виконане у вигляді перфорованої оболонки 3 з днищем 4, при цьому відповідні по висоті насадкові тіла 4 сусідніх шарів 1 перевернуті одне відносно одного (Фіг.1). Перфорована оболонка 3 насадкових тіл 2 4 може бути виконана шестигранного, квадратного або круглого поперечного перерізу (Фіг.2-6). При цьому днище 4 кожного з насадкових тіл 2 може бути виконане з одним або декількома отворами 5 (Фіг.2). Пакет працює в такий спосіб. Сукупність насадкових тіл 2 у вертикальному положенні щільно укладається шарами 1 у масообмінний апарат (перший ряд на підтримувальну решітку апарата, а кожний наступний - на попередній шар), при цьому шари 1 можуть бути зміщені один відносно одного (зазвичай на половину основи насадкових тіл 2). Після цього в апарат подають оброблювані фази, які, проходячи крізь шар 1 насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки значно підвищить ефективність масообмінного апарата при незначному гідравлічному опорі насадки. 5 Комп’ютерна в ерстка Л. Купенко 36110 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRegular packing assembly of mass-exchange apparatus
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюПакет регулярной насадки массообменного аппарата
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: B01J 19/32
Мітки: насадки, масообмінного, апарата, пакет, регулярної
