Наповнювач для вібраційного змішування

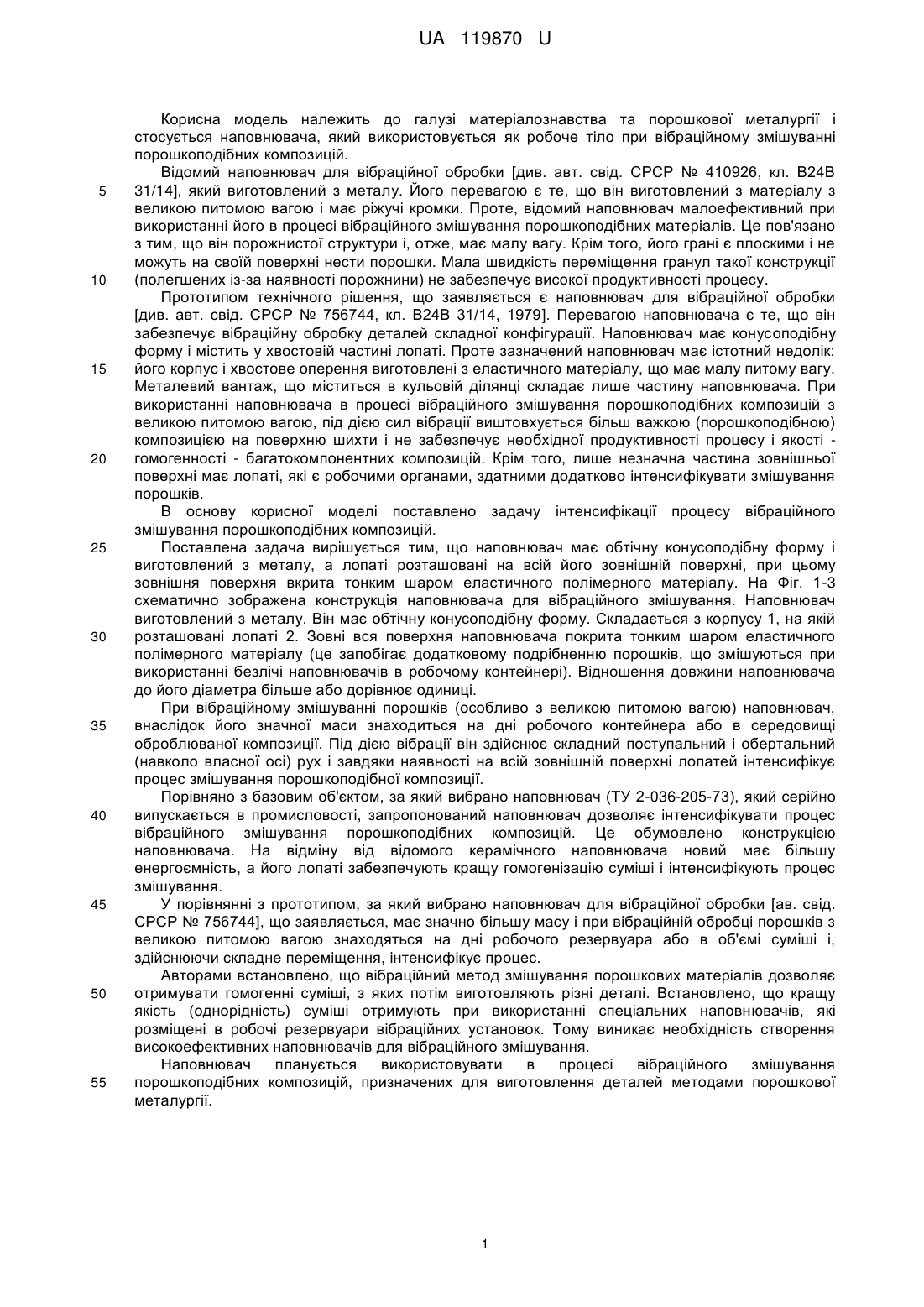

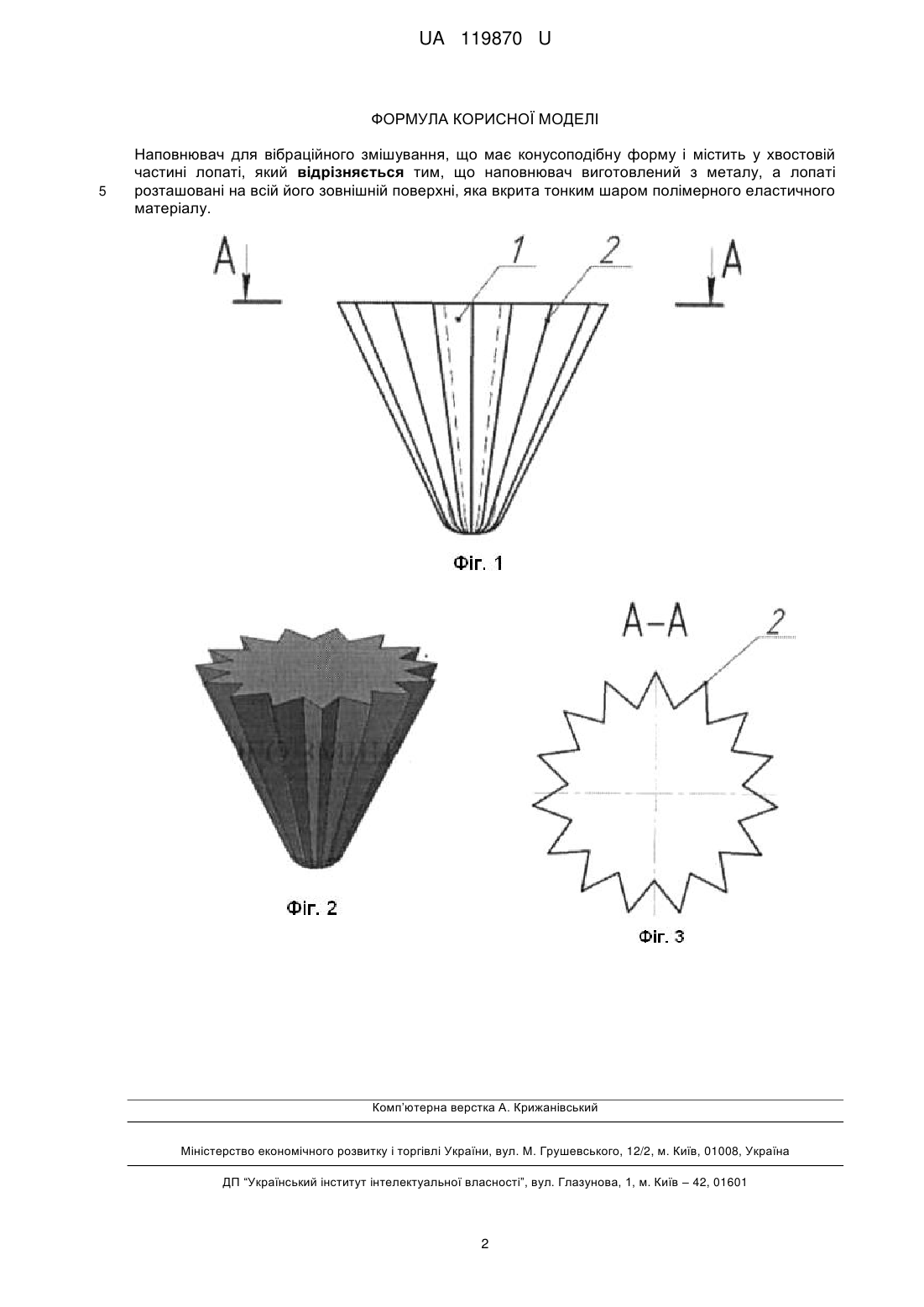

Реферат: UA 119870 U UA 119870 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі матеріалознавства та порошкової металургії і стосується наповнювача, який використовується як робоче тіло при вібраційному змішуванні порошкоподібних композицій. Відомий наповнювач для вібраційної обробки [див. авт. свід. СРСР № 410926, кл. В24В 31/14], який виготовлений з металу. Його перевагою є те, що він виготовлений з матеріалу з великою питомою вагою і має ріжучі кромки. Проте, відомий наповнювач малоефективний при використанні його в процесі вібраційного змішування порошкоподібних матеріалів. Це пов'язано з тим, що він порожнистої структури і, отже, має малу вагу. Крім того, його грані є плоскими і не можуть на своїй поверхні нести порошки. Мала швидкість переміщення гранул такої конструкції (полегшених із-за наявності порожнини) не забезпечує високої продуктивності процесу. Прототипом технічного рішення, що заявляється є наповнювач для вібраційної обробки [див. авт. свід. СРСР № 756744, кл. В24В 31/14, 1979]. Перевагою наповнювача є те, що він забезпечує вібраційну обробку деталей складної конфігурації. Наповнювач має конусоподібну форму і містить у хвостовій частині лопаті. Проте зазначений наповнювач має істотний недолік: його корпус і хвостове оперення виготовлені з еластичного матеріалу, що має малу питому вагу. Металевий вантаж, що міститься в кульовій ділянці складає лише частину наповнювача. При використанні наповнювача в процесі вібраційного змішування порошкоподібних композицій з великою питомою вагою, під дією сил вібрації виштовхується більш важкою (порошкоподібною) композицією на поверхню шихти і не забезпечує необхідної продуктивності процесу і якості гомогенності - багатокомпонентних композицій. Крім того, лише незначна частина зовнішньої поверхні має лопаті, які є робочими органами, здатними додатково інтенсифікувати змішування порошків. В основу корисної моделі поставлено задачу інтенсифікації процесу вібраційного змішування порошкоподібних композицій. Поставлена задача вирішується тим, що наповнювач має обтічну конусоподібну форму і виготовлений з металу, а лопаті розташовані на всій його зовнішній поверхні, при цьому зовнішня поверхня вкрита тонким шаром еластичного полімерного матеріалу. На Фіг. 1-3 схематично зображена конструкція наповнювача для вібраційного змішування. Наповнювач виготовлений з металу. Він має обтічну конусоподібну форму. Складається з корпусу 1, на якій розташовані лопаті 2. Зовні вся поверхня наповнювача покрита тонким шаром еластичного полімерного матеріалу (це запобігає додатковому подрібненню порошків, що змішуються при використанні безлічі наповнювачів в робочому контейнері). Відношення довжини наповнювача до його діаметра більше або дорівнює одиниці. При вібраційному змішуванні порошків (особливо з великою питомою вагою) наповнювач, внаслідок його значної маси знаходиться на дні робочого контейнера або в середовищі оброблюваної композиції. Під дією вібрації він здійснює складний поступальний і обертальний (навколо власної осі) рух і завдяки наявності на всій зовнішній поверхні лопатей інтенсифікує процес змішування порошкоподібної композиції. Порівняно з базовим об'єктом, за який вибрано наповнювач (ТУ 2-036-205-73), який серійно випускається в промисловості, запропонований наповнювач дозволяє інтенсифікувати процес вібраційного змішування порошкоподібних композицій. Це обумовлено конструкцією наповнювача. На відміну від відомого керамічного наповнювача новий має більшу енергоємність, а його лопаті забезпечують кращу гомогенізацію суміші і інтенсифікують процес змішування. У порівнянні з прототипом, за який вибрано наповнювач для вібраційної обробки [ав. свід. СРСР № 756744], що заявляється, має значно більшу масу і при вібраційній обробці порошків з великою питомою вагою знаходяться на дні робочого резервуара або в об'ємі суміші і, здійснюючи складне переміщення, інтенсифікує процес. Авторами встановлено, що вібраційний метод змішування порошкових матеріалів дозволяє отримувати гомогенні суміші, з яких потім виготовляють різні деталі. Встановлено, що кращу якість (однорідність) суміші отримують при використанні спеціальних наповнювачів, які розміщені в робочі резервуари вібраційних установок. Тому виникає необхідність створення високоефективних наповнювачів для вібраційного змішування. Наповнювач планується використовувати в процесі вібраційного змішування порошкоподібних композицій, призначених для виготовлення деталей методами порошкової металургії. 1 UA 119870 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Наповнювач для вібраційного змішування, що має конусоподібну форму і містить у хвостовій частині лопаті, який відрізняється тим, що наповнювач виготовлений з металу, а лопаті розташовані на всій його зовнішній поверхні, яка вкрита тонким шаром полімерного еластичного матеріалу. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
