Металевий наповнювач для об’ємної обробки виробів

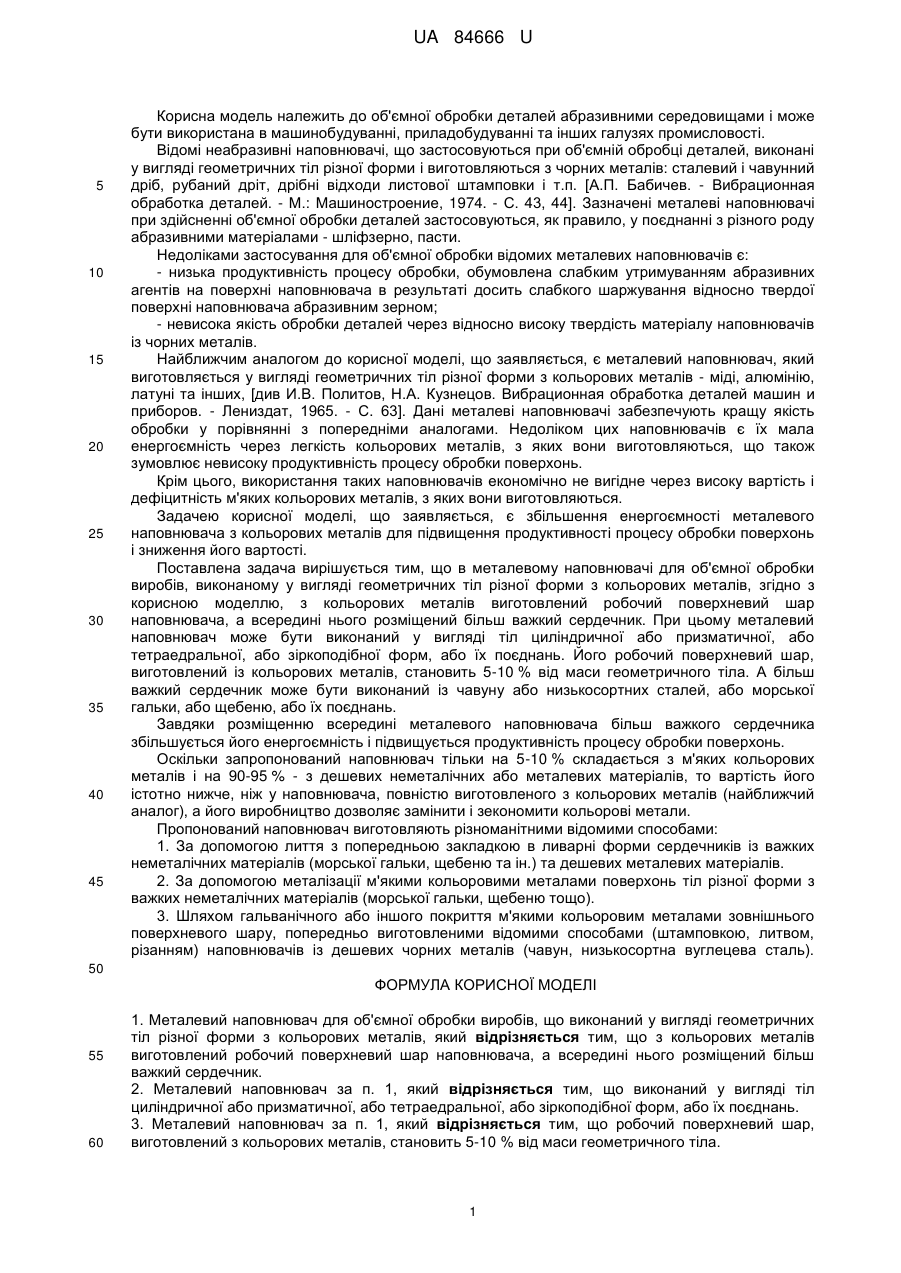

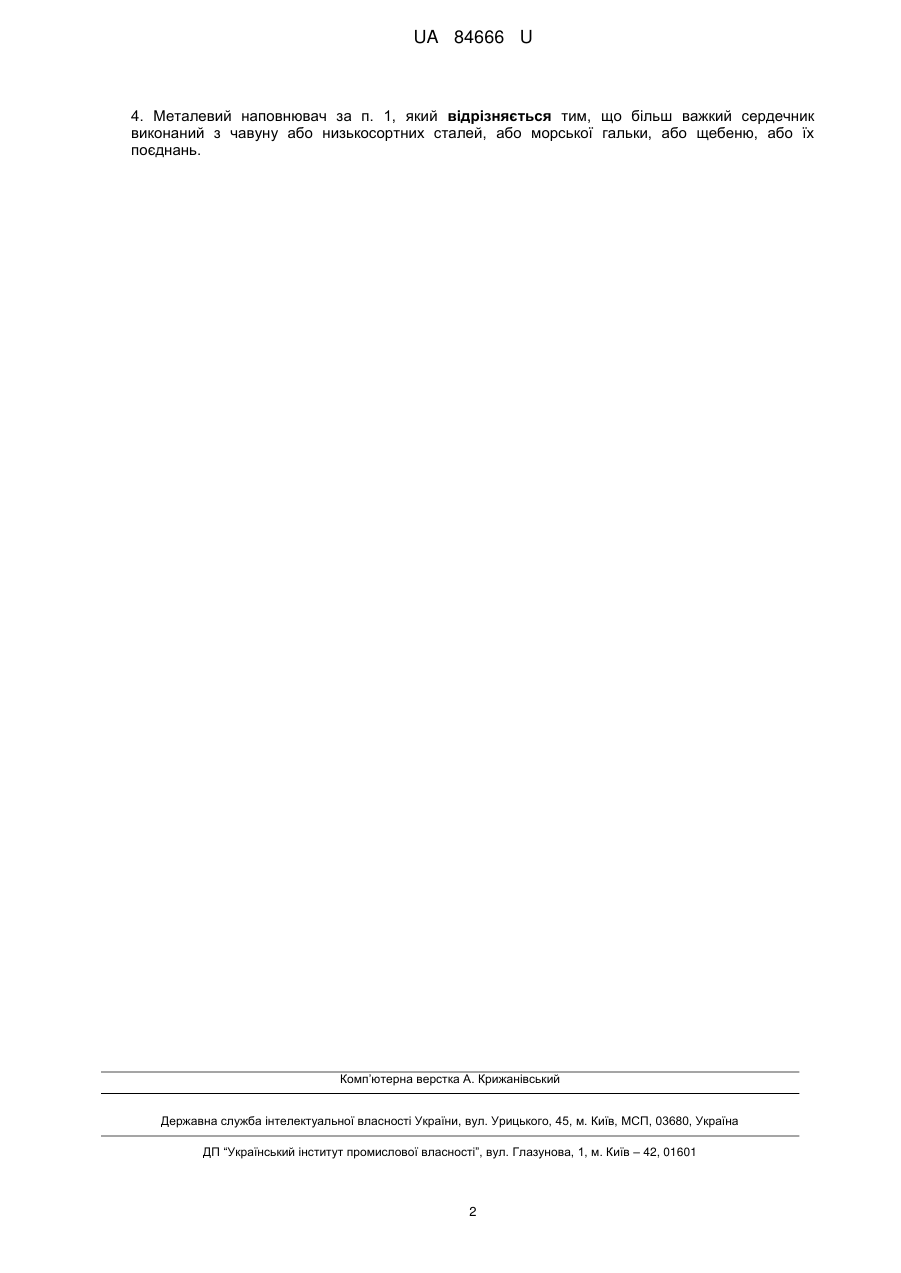

Реферат: Металевий наповнювач для об'ємної обробки виробів виконаний у вигляді геометричних тіл різної форми з кольорових металів. З кольорових металів виготовлений робочий поверхневий шар наповнювача, а всередині нього розміщений більш важкий сердечник. UA 84666 U (12) UA 84666 U UA 84666 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до об'ємної обробки деталей абразивними середовищами і може бути використана в машинобудуванні, приладобудуванні та інших галузях промисловості. Відомі неабразивні наповнювачі, що застосовуються при об'ємній обробці деталей, виконані у вигляді геометричних тіл різної форми і виготовляються з чорних металів: сталевий і чавунний дріб, рубаний дріт, дрібні відходи листової штамповки і т.п. [А.П. Бабичев. - Вибрационная обработка деталей. - М.: Машиностроение, 1974. - С. 43, 44]. Зазначені металеві наповнювачі при здійсненні об'ємної обробки деталей застосовуються, як правило, у поєднанні з різного роду абразивними матеріалами - шліфзерно, пасти. Недоліками застосування для об'ємної обробки відомих металевих наповнювачів є: - низька продуктивність процесу обробки, обумовлена слабким утримуванням абразивних агентів на поверхні наповнювача в результаті досить слабкого шаржування відносно твердої поверхні наповнювача абразивним зерном; - невисока якість обробки деталей через відносно високу твердість матеріалу наповнювачів із чорних металів. Найближчим аналогом до корисної моделі, що заявляється, є металевий наповнювач, який виготовляється у вигляді геометричних тіл різної форми з кольорових металів - міді, алюмінію, латуні та інших, [див И.В. Политов, Н.А. Кузнецов. Вибрационная обработка деталей машин и приборов. - Лениздат, 1965. - С. 63]. Дані металеві наповнювачі забезпечують кращу якість обробки у порівнянні з попередніми аналогами. Недоліком цих наповнювачів є їх мала енергоємність через легкість кольорових металів, з яких вони виготовляються, що також зумовлює невисоку продуктивність процесу обробки поверхонь. Крім цього, використання таких наповнювачів економічно не вигідне через високу вартість і дефіцитність м'яких кольорових металів, з яких вони виготовляються. Задачею корисної моделі, що заявляється, є збільшення енергоємності металевого наповнювача з кольорових металів для підвищення продуктивності процесу обробки поверхонь і зниження його вартості. Поставлена задача вирішується тим, що в металевому наповнювачі для об'ємної обробки виробів, виконаному у вигляді геометричних тіл різної форми з кольорових металів, згідно з корисною моделлю, з кольорових металів виготовлений робочий поверхневий шар наповнювача, а всередині нього розміщений більш важкий сердечник. При цьому металевий наповнювач може бути виконаний у вигляді тіл циліндричної або призматичної, або тетраедральної, або зіркоподібної форм, або їх поєднань. Його робочий поверхневий шар, виготовлений із кольорових металів, становить 5-10 % від маси геометричного тіла. А більш важкий сердечник може бути виконаний із чавуну або низькосортних сталей, або морської гальки, або щебеню, або їх поєднань. Завдяки розміщенню всередині металевого наповнювача більш важкого сердечника збільшується його енергоємність і підвищується продуктивність процесу обробки поверхонь. Оскільки запропонований наповнювач тільки на 5-10 % складається з м'яких кольорових металів і на 90-95 % - з дешевих неметалічних або металевих матеріалів, то вартість його істотно нижче, ніж у наповнювача, повністю виготовленого з кольорових металів (найближчий аналог), а його виробництво дозволяє замінити і зекономити кольорові метали. Пропонований наповнювач виготовляють різноманітними відомими способами: 1. За допомогою лиття з попередньою закладкою в ливарні форми сердечників із важких неметалічних матеріалів (морської гальки, щебеню та ін.) та дешевих металевих матеріалів. 2. За допомогою металізації м'якими кольоровими металами поверхонь тіл різної форми з важких неметалічних матеріалів (морської гальки, щебеню тощо). 3. Шляхом гальванічного або іншого покриття м'якими кольоровим металами зовнішнього поверхневого шару, попередньо виготовленими відомими способами (штамповкою, литвом, різанням) наповнювачів із дешевих чорних металів (чавун, низькосортна вуглецева сталь). 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Металевий наповнювач для об'ємної обробки виробів, що виконаний у вигляді геометричних тіл різної форми з кольорових металів, який відрізняється тим, що з кольорових металів виготовлений робочий поверхневий шар наповнювача, а всередині нього розміщений більш важкий сердечник. 2. Металевий наповнювач за п. 1, який відрізняється тим, що виконаний у вигляді тіл циліндричної або призматичної, або тетраедральної, або зіркоподібної форм, або їх поєднань. 3. Металевий наповнювач за п. 1, який відрізняється тим, що робочий поверхневий шар, виготовлений з кольорових металів, становить 5-10 % від маси геометричного тіла. 1 UA 84666 U 4. Металевий наповнювач за п. 1, який відрізняється тим, що більш важкий сердечник виконаний з чавуну або низькосортних сталей, або морської гальки, або щебеню, або їх поєднань. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
