Наповнювач для вібраційного змішування

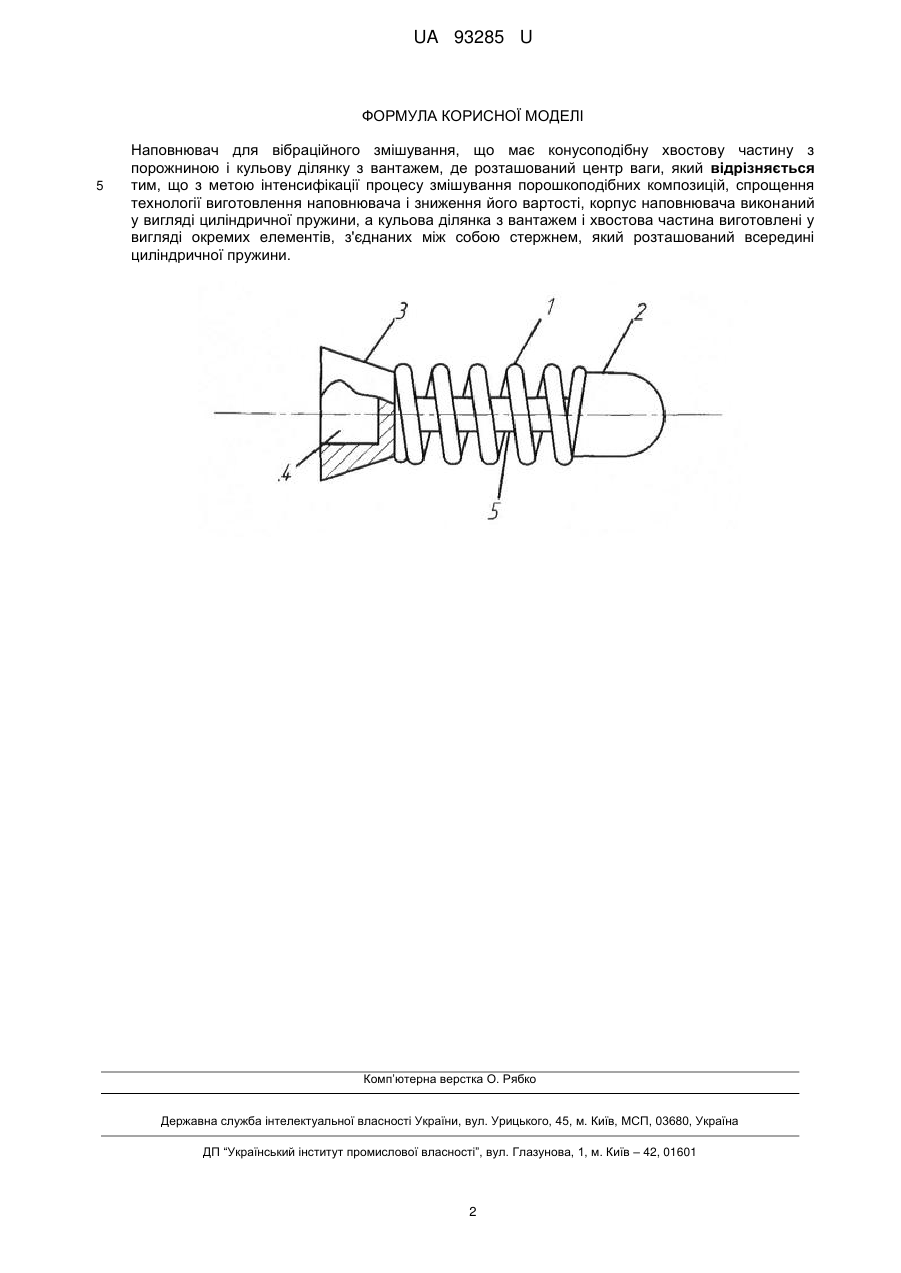

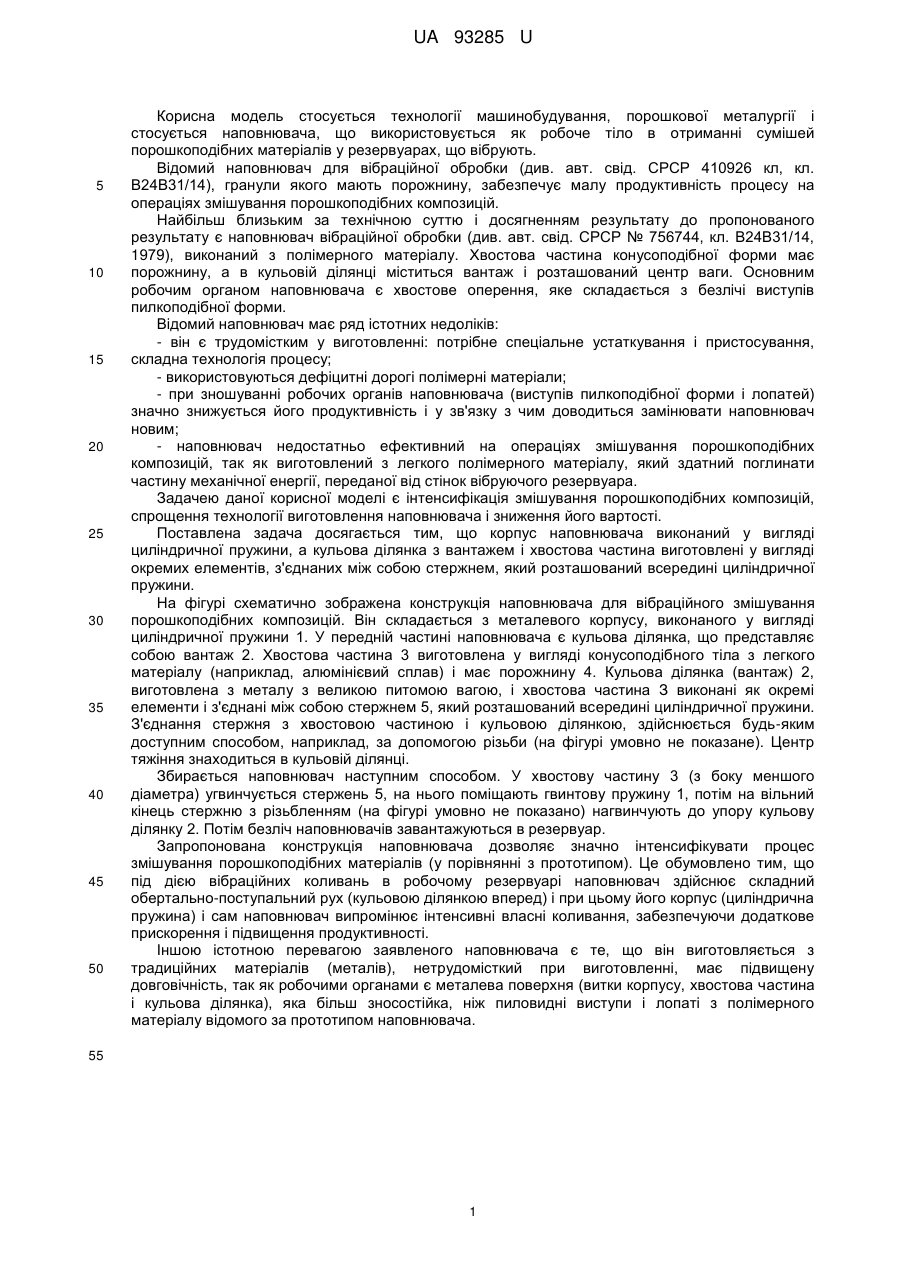

Реферат: UA 93285 U UA 93285 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується технології машинобудування, порошкової металургії і стосується наповнювача, що використовується як робоче тіло в отриманні сумішей порошкоподібних матеріалів у резервуарах, що вібрують. Відомий наповнювач для вібраційної обробки (див. авт. свід. СРСР 410926 кл, кл. В24В31/14), гранули якого мають порожнину, забезпечує малу продуктивність процесу на операціях змішування порошкоподібних композицій. Найбільш близьким за технічною суттю і досягненням результату до пропонованого результату є наповнювач вібраційної обробки (див. авт. свід. СРСР № 756744, кл. В24В31/14, 1979), виконаний з полімерного матеріалу. Хвостова частина конусоподібної форми має порожнину, а в кульовій ділянці міститься вантаж і розташований центр ваги. Основним робочим органом наповнювача є хвостове оперення, яке складається з безлічі виступів пилкоподібної форми. Відомий наповнювач має ряд істотних недоліків: - він є трудомістким у виготовленні: потрібне спеціальне устаткування і пристосування, складна технологія процесу; - використовуються дефіцитні дорогі полімерні матеріали; - при зношуванні робочих органів наповнювача (виступів пилкоподібної форми і лопатей) значно знижується його продуктивність і у зв'язку з чим доводиться замінювати наповнювач новим; - наповнювач недостатньо ефективний на операціях змішування порошкоподібних композицій, так як виготовлений з легкого полімерного матеріалу, який здатний поглинати частину механічної енергії, переданої від стінок вібруючого резервуара. Задачею даної корисної моделі є інтенсифікація змішування порошкоподібних композицій, спрощення технології виготовлення наповнювача і зниження його вартості. Поставлена задача досягається тим, що корпус наповнювача виконаний у вигляді циліндричної пружини, а кульова ділянка з вантажем і хвостова частина виготовлені у вигляді окремих елементів, з'єднаних між собою стержнем, який розташований всередині циліндричної пружини. На фігурі схематично зображена конструкція наповнювача для вібраційного змішування порошкоподібних композицій. Він складається з металевого корпусу, виконаного у вигляді циліндричної пружини 1. У передній частині наповнювача є кульова ділянка, що представляє собою вантаж 2. Хвостова частина 3 виготовлена у вигляді конусоподібного тіла з легкого матеріалу (наприклад, алюмінієвий сплав) і має порожнину 4. Кульова ділянка (вантаж) 2, виготовлена з металу з великою питомою вагою, і хвостова частина З виконані як окремі елементи і з'єднані між собою стержнем 5, який розташований всередині циліндричної пружини. З'єднання стержня з хвостовою частиною і кульовою ділянкою, здійснюється будь-яким доступним способом, наприклад, за допомогою різьби (на фігурі умовно не показане). Центр тяжіння знаходиться в кульовій ділянці. Збирається наповнювач наступним способом. У хвостову частину 3 (з боку меншого діаметра) угвинчується стержень 5, на нього поміщають гвинтову пружину 1, потім на вільний кінець стержню з різьбленням (на фігурі умовно не показано) нагвинчують до упору кульову ділянку 2. Потім безліч наповнювачів завантажуються в резервуар. Запропонована конструкція наповнювача дозволяє значно інтенсифікувати процес змішування порошкоподібних матеріалів (у порівнянні з прототипом). Це обумовлено тим, що під дією вібраційних коливань в робочому резервуарі наповнювач здійснює складний обертально-поступальний рух (кульовою ділянкою вперед) і при цьому його корпус (циліндрична пружина) і сам наповнювач випромінює інтенсивні власні коливання, забезпечуючи додаткове прискорення і підвищення продуктивності. Іншою істотною перевагою заявленого наповнювача є те, що він виготовляється з традиційних матеріалів (металів), нетрудомісткий при виготовленні, має підвищену довговічність, так як робочими органами є металева поверхня (витки корпусу, хвостова частина і кульова ділянка), яка більш зносостійка, ніж пиловидні виступи і лопаті з полімерного матеріалу відомого за прототипом наповнювача. 55 1 UA 93285 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Наповнювач для вібраційного змішування, що має конусоподібну хвостову частину з порожниною і кульову ділянку з вантажем, де розташований центр ваги, який відрізняється тим, що з метою інтенсифікації процесу змішування порошкоподібних композицій, спрощення технології виготовлення наповнювача і зниження його вартості, корпус наповнювача виконаний у вигляді циліндричної пружини, а кульова ділянка з вантажем і хвостова частина виготовлені у вигляді окремих елементів, з'єднаних між собою стержнем, який розташований всередині циліндричної пружини. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
