Корегований тягово-зчіпний пристрій

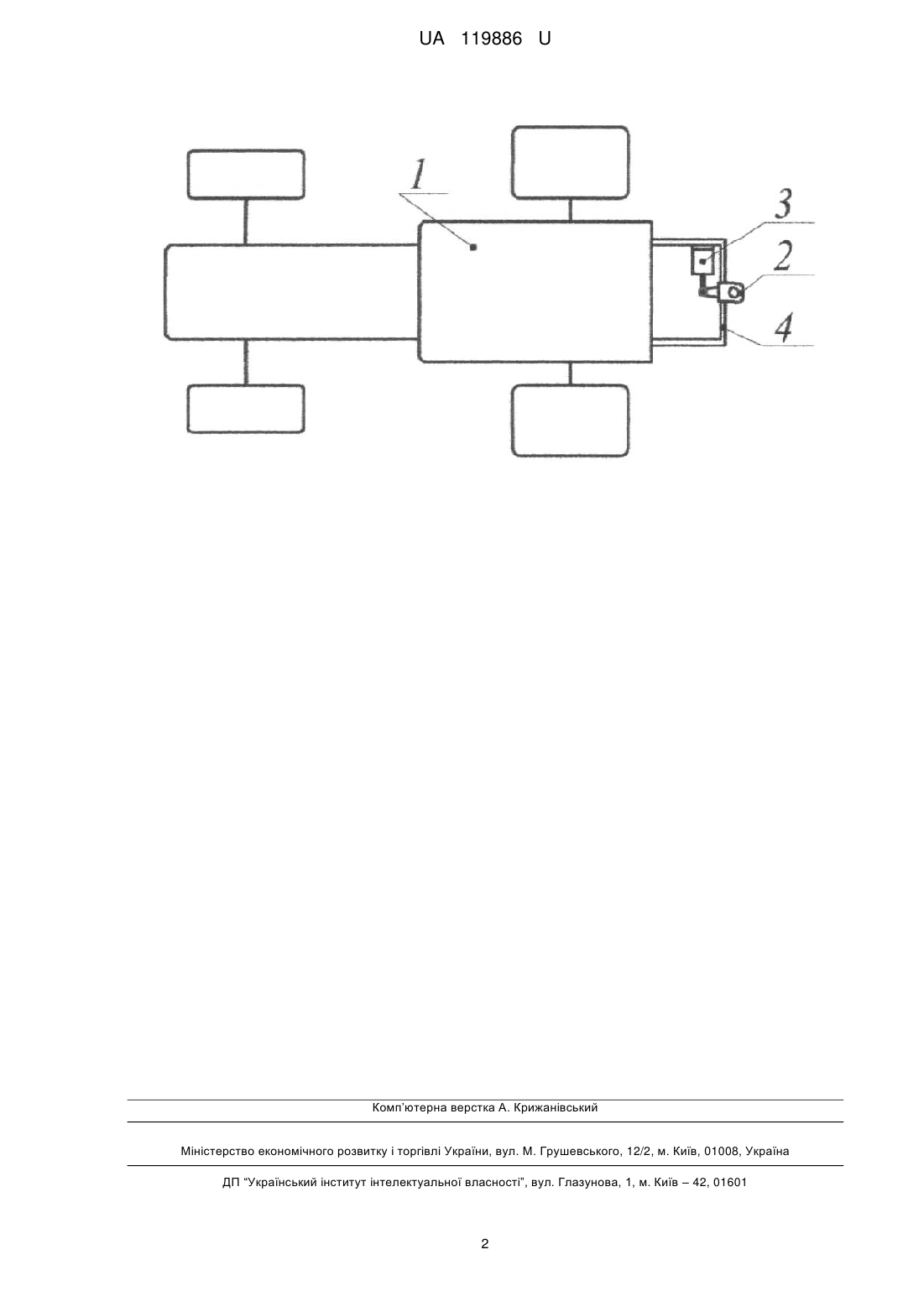

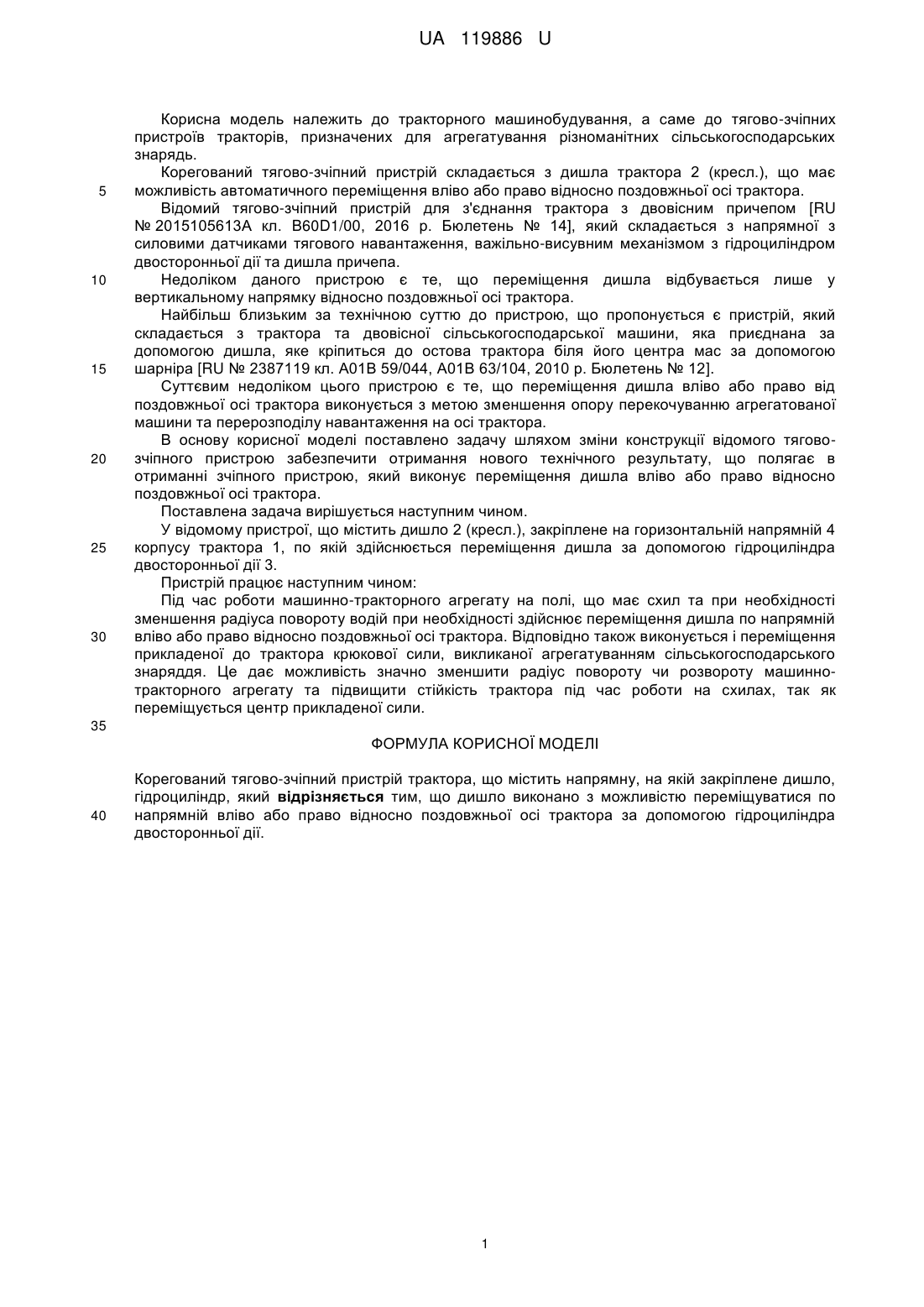

Реферат: Корегований тягово-зчіпний пристрій трактора містить напрямну, на якій закріплене дишло та гідроциліндр. Дишло виконано з можливістю переміщуватися по напрямній вліво або право відносно поздовжньої осі трактора за допомогою гідроциліндра двосторонньої дії. UA 119886 U (54) КОРЕГОВАНИЙ ТЯГОВО-ЗЧІПНИЙ ПРИСТРІЙ UA 119886 U UA 119886 U 5 10 15 20 25 30 Корисна модель належить до тракторного машинобудування, а саме до тягово-зчіпних пристроїв тракторів, призначених для агрегатування різноманітних сільськогосподарських знарядь. Корегований тягово-зчіпний пристрій складається з дишла трактора 2 (кресл.), що має можливість автоматичного переміщення вліво або право відносно поздовжньої осі трактора. Відомий тягово-зчіпний пристрій для з'єднання трактора з двовісним причепом [RU № 2015105613А кл. B60D1/00, 2016 р. Бюлетень № 14], який складається з напрямної з силовими датчиками тягового навантаження, важільно-висувним механізмом з гідроциліндром двосторонньої дії та дишла причепа. Недоліком даного пристрою є те, що переміщення дишла відбувається лише у вертикальному напрямку відносно поздовжньої осі трактора. Найбільш близьким за технічною суттю до пристрою, що пропонується є пристрій, який складається з трактора та двовісної сільськогосподарської машини, яка приєднана за допомогою дишла, яке кріпиться до остова трактора біля його центра мас за допомогою шарніра [RU № 2387119 кл. А01В 59/044, А01В 63/104, 2010 р. Бюлетень № 12]. Суттєвим недоліком цього пристрою є те, що переміщення дишла вліво або право від поздовжньої осі трактора виконується з метою зменшення опору перекочуванню агрегатованої машини та перерозподілу навантаження на осі трактора. В основу корисної моделі поставлено задачу шляхом зміни конструкції відомого тяговозчіпного пристрою забезпечити отримання нового технічного результату, що полягає в отриманні зчіпного пристрою, який виконує переміщення дишла вліво або право відносно поздовжньої осі трактора. Поставлена задача вирішується наступним чином. У відомому пристрої, що містить дишло 2 (кресл.), закріплене на горизонтальній напрямній 4 корпусу трактора 1, по якій здійснюється переміщення дишла за допомогою гідроциліндра двосторонньої дії 3. Пристрій працює наступним чином: Під час роботи машинно-тракторного агрегату на полі, що має схил та при необхідності зменшення радіуса повороту водій при необхідності здійснює переміщення дишла по напрямній вліво або право відносно поздовжньої осі трактора. Відповідно також виконується і переміщення прикладеної до трактора крюкової сили, викликаної агрегатуванням сільськогосподарського знаряддя. Це дає можливість значно зменшити радіус повороту чи розвороту машиннотракторного агрегату та підвищити стійкість трактора під час роботи на схилах, так як переміщується центр прикладеної сили. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Корегований тягово-зчіпний пристрій трактора, що містить напрямну, на якій закріплене дишло, гідроциліндр, який відрізняється тим, що дишло виконано з можливістю переміщуватися по напрямній вліво або право відносно поздовжньої осі трактора за допомогою гідроциліндра двосторонньої дії. 1 UA 119886 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
