Зчіпний пристрій

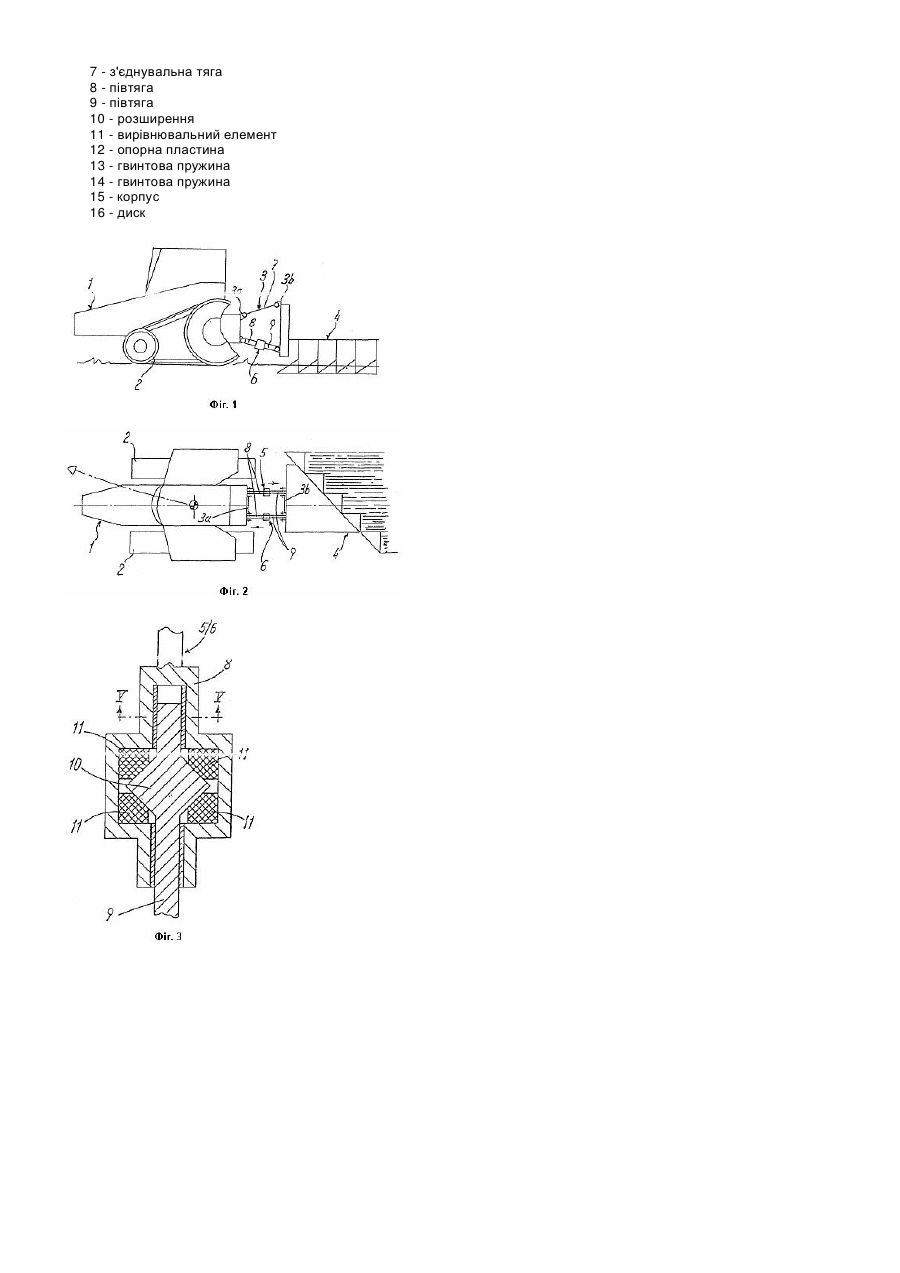

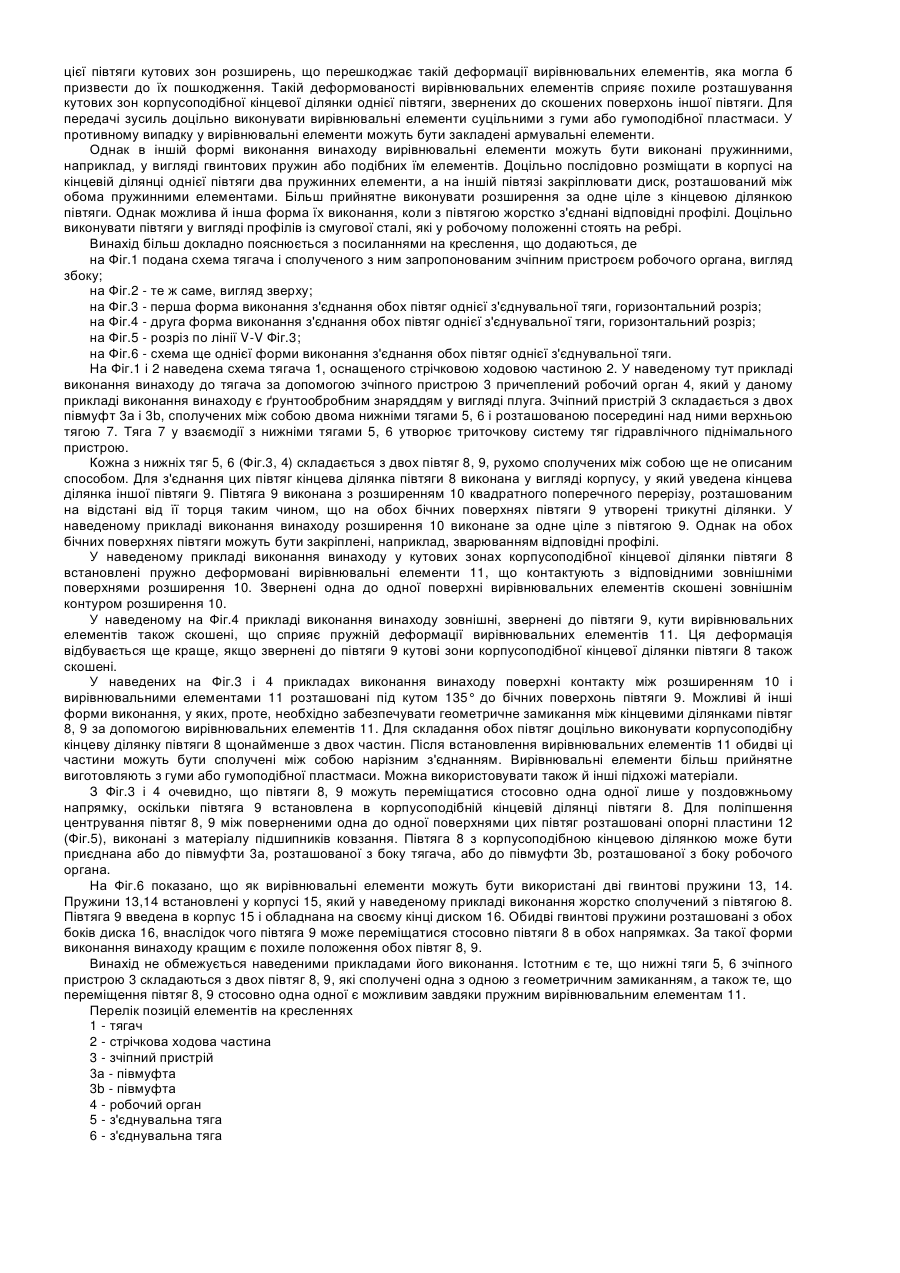

1. Зчіпний пристрій (3) для навішування робочого органа (4), зокрема сільськогосподарського робочого органа, на тягач (1), переважно оснащений стрічковою ходовою частиною (2), причому зчіпний пристрій (3) складається з півмуфт (3a, 3b) на боці робочого органа та на боці тягача, рухомо сполучених між собою кількома з'єднувальними тягами (5, 6, 7), який відрізняється тим, що кожна з щонайменше двох з'єднувальних тяг (5, 6) утворена з півтяг (8, 9), сполучених між собою таким чином, щоб під дією зусиль щонайменше на одну півтягу (8, 9) з'єднувальної тяги (5, 6) обидві півтяги (8, 9) мають можливість переміщуватися стосовно одна одної в зоні їх з'єднання зі зміною довжини з’єднувальної тяги.

2. Зчіпний пристрій за п. 1, який відрізняється тим, що кінцева ділянка другої півтяги (9), розташована в зоні з'єднання тяг, виконана з формостійким розширенням (10) поперечного перерізу, що збільшується, причому зона з'єднання тяг першої півтяги (8) виконана у вигляді корпусу з порожниною, в якій розміщені один або декілька вирівнювальних елементів (11), що пружно деформуються.

3. Зчіпний пристрій за п. 2, який відрізняється тим, що розширення (10) виконане в горизонтальному розрізі багатокутним, більш прийнятно чотирикутним, причому зовнішні поверхні розширення (10) розташовані під тупим кутом, більш прийнятно під кутом 135°, до суміжних ділянок або бічних поверхонь другої півтяги (9).

4. Зчіпний пристрій за пп. 2 або 3, який відрізняється тим, що пружні вирівнювальні елементи (11) встановлені у кутових зонах виконаної у вигляді корпусу з'єднувальної зони першої півтяги (8).

5. Зчіпний пристрій за одним або кількома попередніми пп. 2-4, який відрізняється тим, що кути вирівнювальних елементів (11), повернені у напрямку від поверхонь контакту між вирівнювальними елементами (11) і розширенням (10), у напрямку другої півтяги (9), скошені.

6. Зчіпний пристрій за одним або кількома попередніми пп. 2-5, який відрізняється тим, що кути виконаної у вигляді корпусу кінцевої ділянки першої півтяги (8), повернені до другої півтяги (9) з розширенням (10), скошені.

7. Зчіпний пристрій за одним або кількома попередніми пп. 1-6, який відрізняється тим, що вирівнювальні елементи (11) виконані суцільними і виготовлені з гуми або гумоподібної пластмаси.

8. Зчіпний пристрій за одним або кількома попередніми пп. 1-7, який відрізняється тим, що між поверненими одна до одної поверхнями обох півтяг (8, 9) розміщені напрямні пластини (12), більш прийнятно з матеріалу підшипників ковзання.

9. Зчіпний пристрій за п. 2, який відрізняється тим, що вирівнювальні елементи (11) виконані у вигляді послідовно встановлених пружинних елементів (13,14), розміщених у корпусі (15), перша півтяга (8) обладнана цим корпусом (15), друга півтяга (9) обладнана на своєму розташованому в корпусі кінці диском (16), а пружинні елементи (13, 14) розташовані з обох боків диска (16).
