Сплав на основі міді

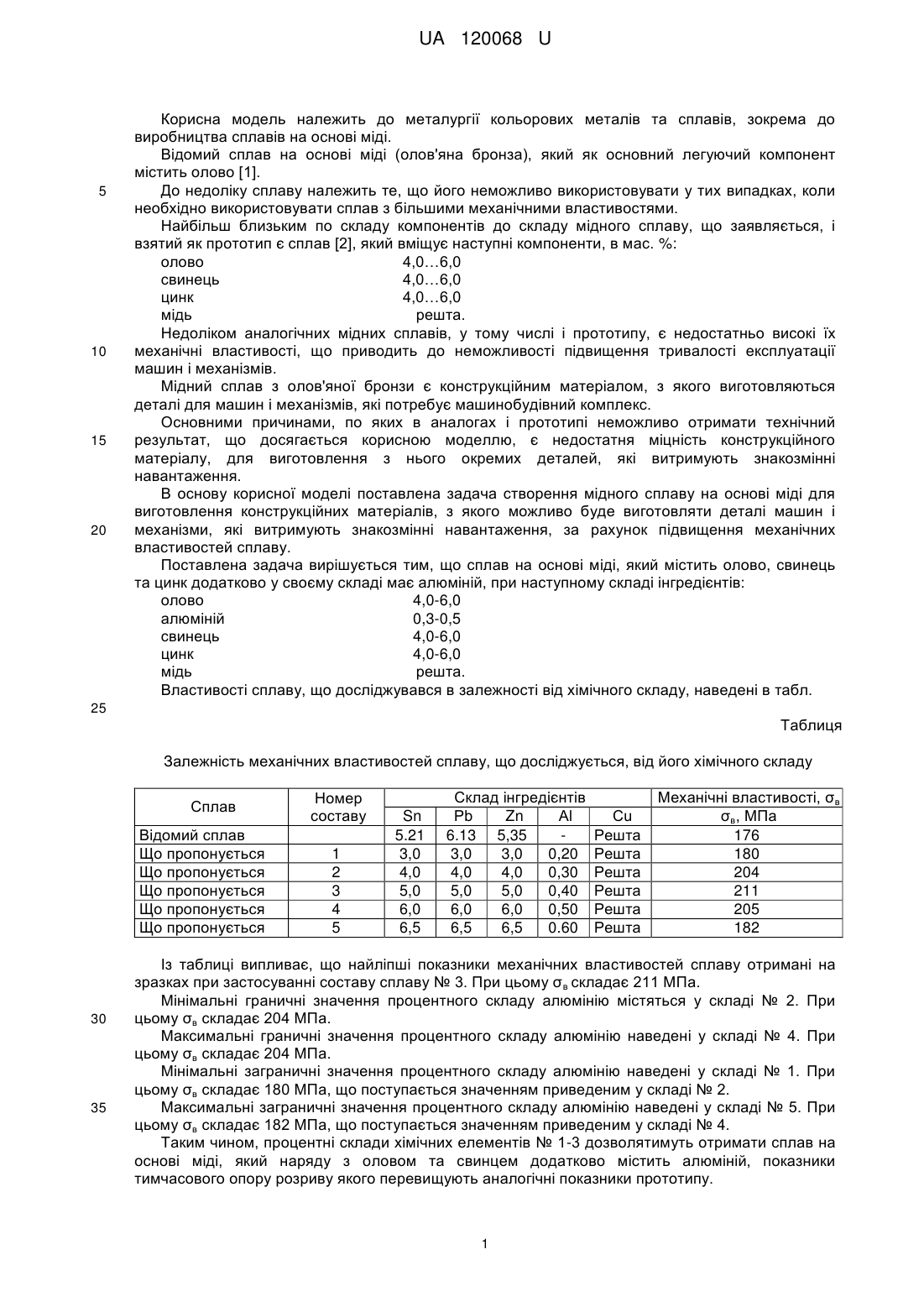

Реферат: Сплав на основі міді містить олово, свинець та цинк. Додатково містить алюміній. UA 120068 U (12) UA 120068 U UA 120068 U 5 10 15 20 Корисна модель належить до металургії кольорових металів та сплавів, зокрема до виробництва сплавів на основі міді. Відомий сплав на основі міді (олов'яна бронза), який як основний легуючий компонент містить олово [1]. До недоліку сплаву належить те, що його неможливо використовувати у тих випадках, коли необхідно використовувати сплав з більшими механічними властивостями. Найбільш близьким по складу компонентів до складу мідного сплаву, що заявляється, і взятий як прототип є сплав [2], який вміщує наступні компоненти, в мас. %: олово 4,0…6,0 свинець 4,0…6,0 цинк 4,0…6,0 мідь решта. Недоліком аналогічних мідних сплавів, у тому числі і прототипу, є недостатньо високі їх механічні властивості, що приводить до неможливості підвищення тривалості експлуатації машин і механізмів. Мідний сплав з олов'яної бронзи є конструкційним матеріалом, з якого виготовляються деталі для машин і механізмів, які потребує машинобудівний комплекс. Основними причинами, по яких в аналогах і прототипі неможливо отримати технічний результат, що досягається корисною моделлю, є недостатня міцність конструкційного матеріалу, для виготовлення з нього окремих деталей, які витримують знакозмінні навантаження. В основу корисної моделі поставлена задача створення мідного сплаву на основі міді для виготовлення конструкційних матеріалів, з якого можливо буде виготовляти деталі машин і механізми, які витримують знакозмінні навантаження, за рахунок підвищення механічних властивостей сплаву. Поставлена задача вирішується тим, що сплав на основі міді, який містить олово, свинець та цинк додатково у своєму складі має алюміній, при наступному складі інгредієнтів: олово 4,0-6,0 алюміній 0,3-0,5 свинець 4,0-6,0 цинк 4,0-6,0 мідь решта. Властивості сплаву, що досліджувався в залежності від хімічного складу, наведені в табл. 25 Таблиця Залежність механічних властивостей сплаву, що досліджується, від його хімічного складу Сплав Відомий сплав Що пропонується Що пропонується Що пропонується Що пропонується Що пропонується 30 35 Номер составу 1 2 3 4 5 Sn 5.21 3,0 4,0 5,0 6,0 6,5 Склад інгредієнтів Рb Zn Аl 6.13 5,35 3,0 3,0 0,20 4,0 4,0 0,30 5,0 5,0 0,40 6,0 6,0 0,50 6,5 6,5 0.60 Сu Решта Решта Решта Решта Решта Решта Механічні властивості, σв σв, МПа 176 180 204 211 205 182 Із таблиці випливає, що найліпші показники механічних властивостей сплаву отримані на зразках при застосуванні составу сплаву № 3. При цьому σв складає 211 МПа. Мінімальні граничні значення процентного складу алюмінію містяться у складі № 2. При цьому σв складає 204 МПа. Максимальні граничні значення процентного складу алюмінію наведені у складі № 4. При цьому σв складає 204 МПа. Мінімальні заграничні значення процентного складу алюмінію наведені у складі № 1. При цьому σв складає 180 МПа, що поступається значенням приведеним у складі № 2. Максимальні заграничні значення процентного складу алюмінію наведені у складі № 5. При цьому σв складає 182 МПа, що поступається значенням приведеним у складі № 4. Таким чином, процентні склади хімічних елементів № 1-3 дозволятимуть отримати сплав на основі міді, який наряду з оловом та свинцем додатково містить алюміній, показники тимчасового опору розриву якого перевищують аналогічні показники прототипу. 1 UA 120068 U Джерела інформації: 1. Патент РФ № 2012616 С22С 9/02, - БВ № 9 Опубл. 15.05.1994. 2.А.С. СРСР № 1615211, С22С 9/08, - БВ № 47 Опубл. 23.12.1990. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сплав на основі міді, що містить олово, свинець та цинк, який відрізняється тим, що додатково містить алюміній, при наступному складі інгредієнтів, мас. %: олово 4,0-6,0 алюміній 0,3-0,5 свинець 4,0-6,0 цинк 4,0-6,0 мідь решта. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
