Електропусковий пристрій запірно-пускового пристрою

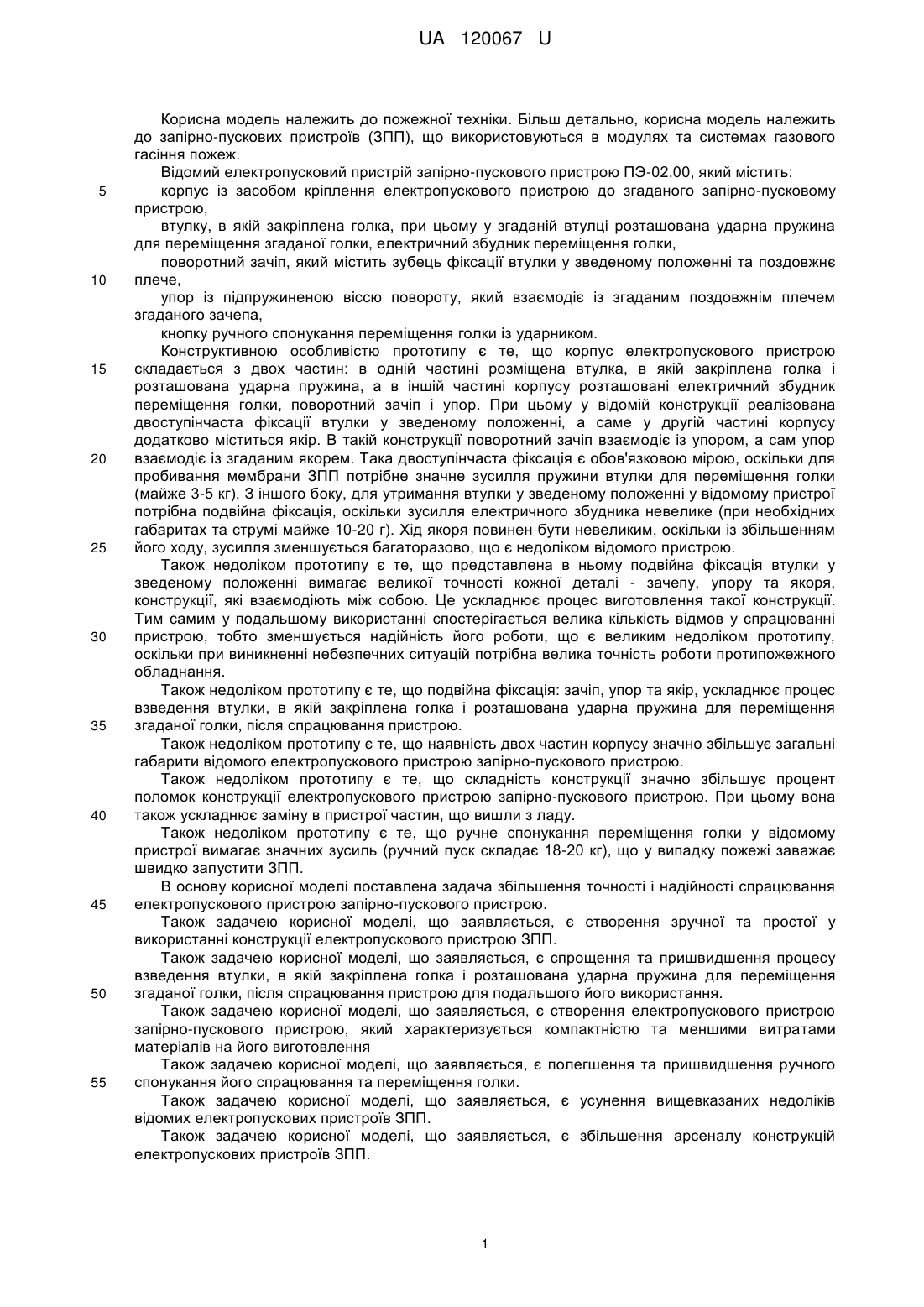

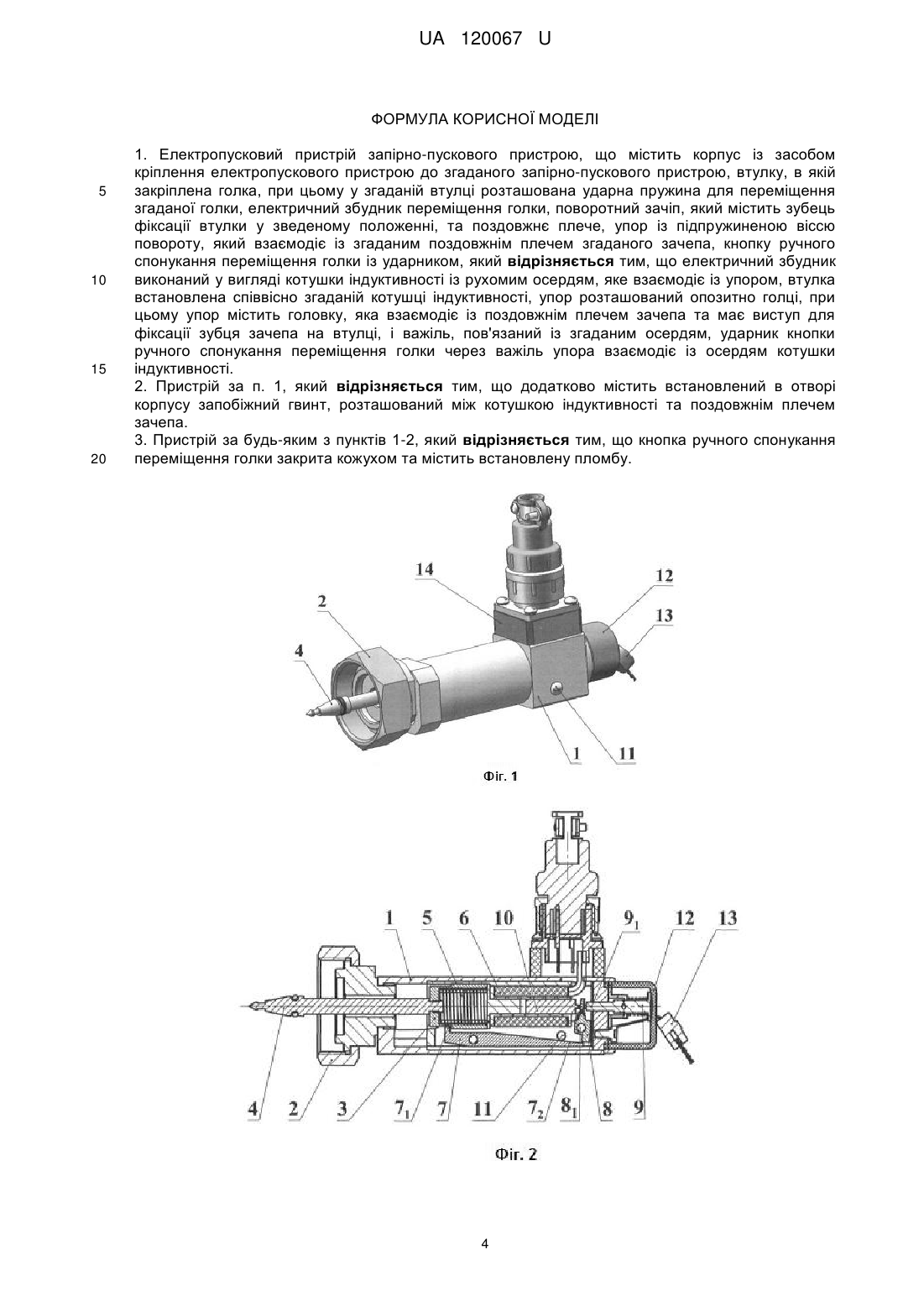

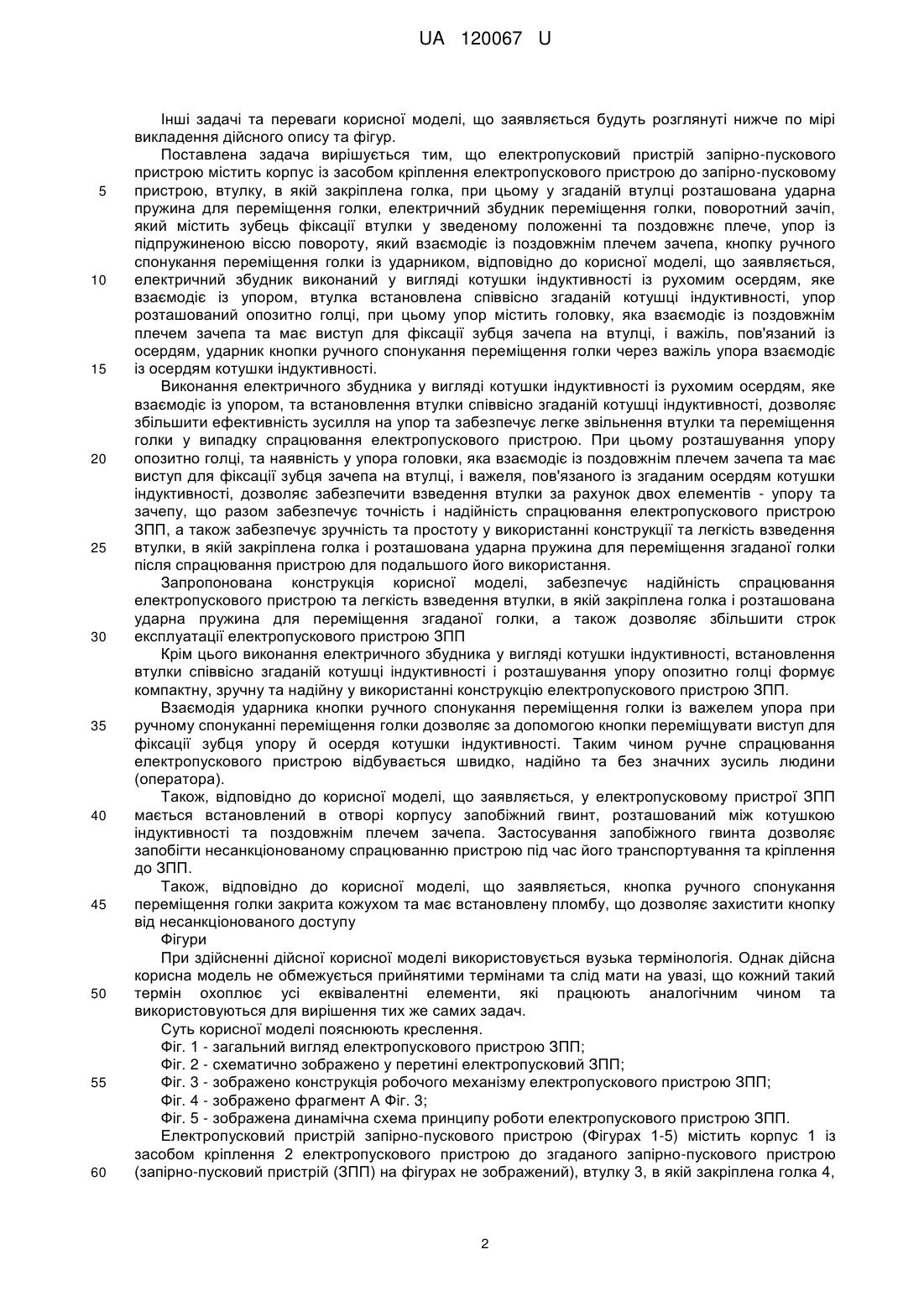

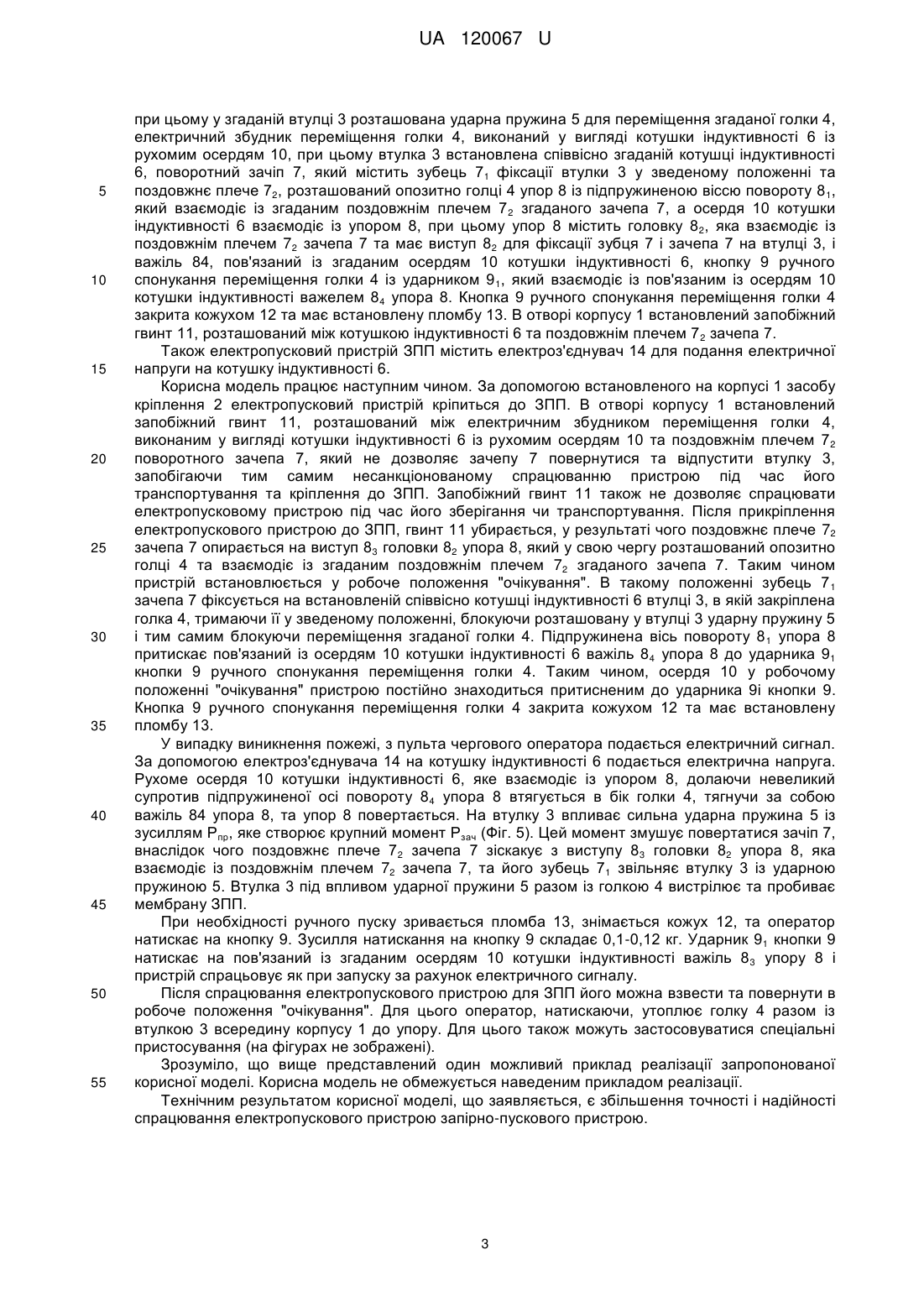

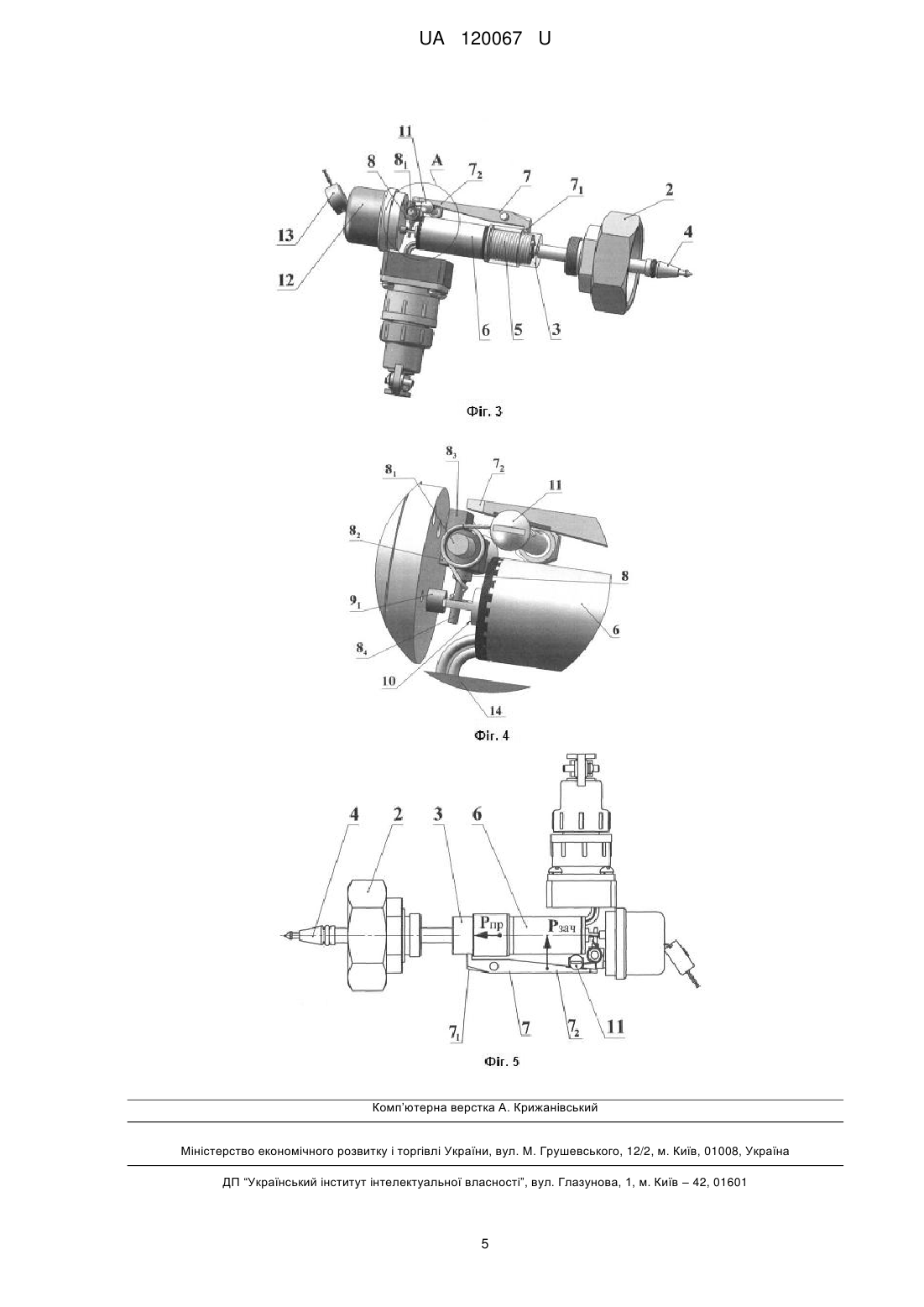

Реферат: UA 120067 U UA 120067 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пожежної техніки. Більш детально, корисна модель належить до запірно-пускових пристроїв (ЗПП), що використовуються в модулях та системах газового гасіння пожеж. Відомий електропусковий пристрій запірно-пускового пристрою ПЭ-02.00, який містить: корпус із засобом кріплення електропускового пристрою до згаданого запірно-пусковому пристрою, втулку, в якій закріплена голка, при цьому у згаданій втулці розташована ударна пружина для переміщення згаданої голки, електричний збудник переміщення голки, поворотний зачіп, який містить зубець фіксації втулки у зведеному положенні та поздовжнє плече, упор із підпружиненою віссю повороту, який взаємодіє із згаданим поздовжнім плечем згаданого зачепа, кнопку ручного спонукання переміщення голки із ударником. Конструктивною особливістю прототипу є те, що корпус електропускового пристрою складається з двох частин: в одній частині розміщена втулка, в якій закріплена голка і розташована ударна пружина, а в іншій частині корпусу розташовані електричний збудник переміщення голки, поворотний зачіп і упор. При цьому у відомій конструкції реалізована двоступінчаста фіксації втулки у зведеному положенні, а саме у другій частині корпусу додатково міститься якір. В такій конструкції поворотний зачіп взаємодіє із упором, а сам упор взаємодіє із згаданим якорем. Така двоступінчаста фіксація є обов'язковою мірою, оскільки для пробивання мембрани ЗПП потрібне значне зусилля пружини втулки для переміщення голки (майже 3-5 кг). З іншого боку, для утримання втулки у зведеному положенні у відомому пристрої потрібна подвійна фіксація, оскільки зусилля електричного збудника невелике (при необхідних габаритах та струмі майже 10-20 г). Хід якоря повинен бути невеликим, оскільки із збільшенням його ходу, зусилля зменшується багаторазово, що є недоліком відомого пристрою. Також недоліком прототипу є те, що представлена в ньому подвійна фіксація втулки у зведеному положенні вимагає великої точності кожної деталі - зачепу, упору та якоря, конструкції, які взаємодіють між собою. Це ускладнює процес виготовлення такої конструкції. Тим самим у подальшому використанні спостерігається велика кількість відмов у спрацюванні пристрою, тобто зменшується надійність його роботи, що є великим недоліком прототипу, оскільки при виникненні небезпечних ситуацій потрібна велика точність роботи протипожежного обладнання. Також недоліком прототипу є те, що подвійна фіксація: зачіп, упор та якір, ускладнює процес взведення втулки, в якій закріплена голка і розташована ударна пружина для переміщення згаданої голки, після спрацювання пристрою. Також недоліком прототипу є те, що наявність двох частин корпусу значно збільшує загальні габарити відомого електропускового пристрою запірно-пускового пристрою. Також недоліком прототипу є те, що складність конструкції значно збільшує процент поломок конструкції електропускового пристрою запірно-пускового пристрою. При цьому вона також ускладнює заміну в пристрої частин, що вишли з ладу. Також недоліком прототипу є те, що ручне спонукання переміщення голки у відомому пристрої вимагає значних зусиль (ручний пуск складає 18-20 кг), що у випадку пожежі заважає швидко запустити ЗПП. В основу корисної моделі поставлена задача збільшення точності і надійності спрацювання електропускового пристрою запірно-пускового пристрою. Також задачею корисної моделі, що заявляється, є створення зручної та простої у використанні конструкції електропускового пристрою ЗПП. Також задачею корисної моделі, що заявляється, є спрощення та пришвидшення процесу взведення втулки, в якій закріплена голка і розташована ударна пружина для переміщення згаданої голки, після спрацювання пристрою для подальшого його використання. Також задачею корисної моделі, що заявляється, є створення електропускового пристрою запірно-пускового пристрою, який характеризується компактністю та меншими витратами матеріалів на його виготовлення Також задачею корисної моделі, що заявляється, є полегшення та пришвидшення ручного спонукання його спрацювання та переміщення голки. Також задачею корисної моделі, що заявляється, є усунення вищевказаних недоліків відомих електропускових пристроїв ЗПП. Також задачею корисної моделі, що заявляється, є збільшення арсеналу конструкцій електропускових пристроїв ЗПП. 1 UA 120067 U 5 10 15 20 25 30 35 40 45 50 55 60 Інші задачі та переваги корисної моделі, що заявляється будуть розглянуті нижче по мірі викладення дійсного опису та фігур. Поставлена задача вирішується тим, що електропусковий пристрій запірно-пускового пристрою містить корпус із засобом кріплення електропускового пристрою до запірно-пусковому пристрою, втулку, в якій закріплена голка, при цьому у згаданій втулці розташована ударна пружина для переміщення голки, електричний збудник переміщення голки, поворотний зачіп, який містить зубець фіксації втулки у зведеному положенні та поздовжнє плече, упор із підпружиненою віссю повороту, який взаємодіє із поздовжнім плечем зачепа, кнопку ручного спонукання переміщення голки із ударником, відповідно до корисної моделі, що заявляється, електричний збудник виконаний у вигляді котушки індуктивності із рухомим осердям, яке взаємодіє із упором, втулка встановлена співвісно згаданій котушці індуктивності, упор розташований опозитно голці, при цьому упор містить головку, яка взаємодіє із поздовжнім плечем зачепа та має виступ для фіксації зубця зачепа на втулці, і важіль, пов'язаний із осердям, ударник кнопки ручного спонукання переміщення голки через важіль упора взаємодіє із осердям котушки індуктивності. Виконання електричного збудника у вигляді котушки індуктивності із рухомим осердям, яке взаємодіє із упором, та встановлення втулки співвісно згаданій котушці індуктивності, дозволяє збільшити ефективність зусилля на упор та забезпечує легке звільнення втулки та переміщення голки у випадку спрацювання електропускового пристрою. При цьому розташування упору опозитно голці, та наявність у упора головки, яка взаємодіє із поздовжнім плечем зачепа та має виступ для фіксації зубця зачепа на втулці, і важеля, пов'язаного із згаданим осердям котушки індуктивності, дозволяє забезпечити взведення втулки за рахунок двох елементів - упору та зачепу, що разом забезпечує точність і надійність спрацювання електропускового пристрою ЗПП, а також забезпечує зручність та простоту у використанні конструкції та легкість взведення втулки, в якій закріплена голка і розташована ударна пружина для переміщення згаданої голки після спрацювання пристрою для подальшого його використання. Запропонована конструкція корисної моделі, забезпечує надійність спрацювання електропускового пристрою та легкість взведення втулки, в якій закріплена голка і розташована ударна пружина для переміщення згаданої голки, а також дозволяє збільшити строк експлуатації електропускового пристрою ЗПП Крім цього виконання електричного збудника у вигляді котушки індуктивності, встановлення втулки співвісно згаданій котушці індуктивності і розташування упору опозитно голці формує компактну, зручну та надійну у використанні конструкцію електропускового пристрою ЗПП. Взаємодія ударника кнопки ручного спонукання переміщення голки із важелем упора при ручному спонуканні переміщення голки дозволяє за допомогою кнопки переміщувати виступ для фіксації зубця упору й осердя котушки індуктивності. Таким чином ручне спрацювання електропускового пристрою відбувається швидко, надійно та без значних зусиль людини (оператора). Також, відповідно до корисної моделі, що заявляється, у електропусковому пристрої ЗПП мається встановлений в отворі корпусу запобіжний гвинт, розташований між котушкою індуктивності та поздовжнім плечем зачепа. Застосування запобіжного гвинта дозволяє запобігти несанкціонованому спрацюванню пристрою під час його транспортування та кріплення до ЗПП. Також, відповідно до корисної моделі, що заявляється, кнопка ручного спонукання переміщення голки закрита кожухом та має встановлену пломбу, що дозволяє захистити кнопку від несанкціонованого доступу Фігури При здійсненні дійсної корисної моделі використовується вузька термінологія. Однак дійсна корисна модель не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для вирішення тих же самих задач. Суть корисної моделі пояснюють креслення. Фіг. 1 - загальний вигляд електропускового пристрою ЗПП; Фіг. 2 - схематично зображено у перетині електропусковий ЗПП; Фіг. 3 - зображено конструкція робочого механізму електропускового пристрою ЗПП; Фіг. 4 - зображено фрагмент А Фіг. 3; Фіг. 5 - зображена динамічна схема принципу роботи електропускового пристрою ЗПП. Електропусковий пристрій запірно-пускового пристрою (Фігурах 1-5) містить корпус 1 із засобом кріплення 2 електропускового пристрою до згаданого запірно-пускового пристрою (запірно-пусковий пристрій (ЗПП) на фігурах не зображений), втулку 3, в якій закріплена голка 4, 2 UA 120067 U 5 10 15 20 25 30 35 40 45 50 55 при цьому у згаданій втулці 3 розташована ударна пружина 5 для переміщення згаданої голки 4, електричний збудник переміщення голки 4, виконаний у вигляді котушки індуктивності 6 із рухомим осердям 10, при цьому втулка 3 встановлена співвісно згаданій котушці індуктивності 6, поворотний зачіп 7, який містить зубець 71 фіксації втулки 3 у зведеному положенні та поздовжнє плече 72, розташований опозитно голці 4 упор 8 із підпружиненою віссю повороту 8 1, який взаємодіє із згаданим поздовжнім плечем 7 2 згаданого зачепа 7, а осердя 10 котушки індуктивності 6 взаємодіє із упором 8, при цьому упор 8 містить головку 8 2, яка взаємодіє із поздовжнім плечем 72 зачепа 7 та має виступ 82 для фіксації зубця 7 і зачепа 7 на втулці 3, і важіль 84, пов'язаний із згаданим осердям 10 котушки індуктивності 6, кнопку 9 ручного спонукання переміщення голки 4 із ударником 9 1, який взаємодіє із пов'язаним із осердям 10 котушки індуктивності важелем 84 упора 8. Кнопка 9 ручного спонукання переміщення голки 4 закрита кожухом 12 та має встановлену пломбу 13. В отворі корпусу 1 встановлений запобіжний гвинт 11, розташований між котушкою індуктивності 6 та поздовжнім плечем 7 2 зачепа 7. Також електропусковий пристрій ЗПП містить електроз'єднувач 14 для подання електричної напруги на котушку індуктивності 6. Корисна модель працює наступним чином. За допомогою встановленого на корпусі 1 засобу кріплення 2 електропусковий пристрій кріпиться до ЗПП. В отворі корпусу 1 встановлений запобіжний гвинт 11, розташований між електричним збудником переміщення голки 4, виконаним у вигляді котушки індуктивності 6 із рухомим осердям 10 та поздовжнім плечем 72 поворотного зачепа 7, який не дозволяє зачепу 7 повернутися та відпустити втулку 3, запобігаючи тим самим несанкціонованому спрацюванню пристрою під час його транспортування та кріплення до ЗПП. Запобіжний гвинт 11 також не дозволяє спрацювати електропусковому пристрою під час його зберігання чи транспортування. Після прикріплення електропускового пристрою до ЗПП, гвинт 11 убирається, у результаті чого поздовжнє плече 72 зачепа 7 опирається на виступ 83 головки 82 упора 8, який у свою чергу розташований опозитно голці 4 та взаємодіє із згаданим поздовжнім плечем 72 згаданого зачепа 7. Таким чином пристрій встановлюється у робоче положення "очікування". В такому положенні зубець 7 1 зачепа 7 фіксується на встановленій співвісно котушці індуктивності 6 втулці 3, в якій закріплена голка 4, тримаючи її у зведеному положенні, блокуючи розташовану у втулці 3 ударну пружину 5 і тим самим блокуючи переміщення згаданої голки 4. Підпружинена вісь повороту 8 1 упора 8 притискає пов'язаний із осердям 10 котушки індуктивності 6 важіль 8 4 упора 8 до ударника 91 кнопки 9 ручного спонукання переміщення голки 4. Таким чином, осердя 10 у робочому положенні "очікування" пристрою постійно знаходиться притисненим до ударника 9і кнопки 9. Кнопка 9 ручного спонукання переміщення голки 4 закрита кожухом 12 та має встановлену пломбу 13. У випадку виникнення пожежі, з пульта чергового оператора подається електричний сигнал. За допомогою електроз'єднувача 14 на котушку індуктивності 6 подається електрична напруга. Рухоме осердя 10 котушки індуктивності 6, яке взаємодіє із упором 8, долаючи невеликий супротив підпружиненої осі повороту 84 упора 8 втягується в бік голки 4, тягнучи за собою важіль 84 упора 8, та упор 8 повертається. На втулку 3 впливає сильна ударна пружина 5 із зусиллям Рпр, яке створює крупний момент Рзач (Фіг. 5). Цей момент змушує повертатися зачіп 7, внаслідок чого поздовжнє плече 72 зачепа 7 зіскакує з виступу 8 3 головки 82 упора 8, яка взаємодіє із поздовжнім плечем 72 зачепа 7, та його зубець 71 звільняє втулку 3 із ударною пружиною 5. Втулка 3 під впливом ударної пружини 5 разом із голкою 4 вистрілює та пробиває мембрану ЗПП. При необхідності ручного пуску зривається пломба 13, знімається кожух 12, та оператор натискає на кнопку 9. Зусилля натискання на кнопку 9 складає 0,1-0,12 кг. Ударник 91 кнопки 9 натискає на пов'язаний із згаданим осердям 10 котушки індуктивності важіль 8 3 упору 8 і пристрій спрацьовує як при запуску за рахунок електричного сигналу. Після спрацювання електропускового пристрою для ЗПП його можна взвести та повернути в робоче положення "очікування". Для цього оператор, натискаючи, утоплює голку 4 разом із втулкою 3 всередину корпусу 1 до упору. Для цього також можуть застосовуватися спеціальні пристосування (на фігурах не зображені). Зрозуміло, що вище представлений один можливий приклад реалізації запропонованої корисної моделі. Корисна модель не обмежується наведеним прикладом реалізації. Технічним результатом корисної моделі, що заявляється, є збільшення точності і надійності спрацювання електропускового пристрою запірно-пускового пристрою. 3 UA 120067 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Електропусковий пристрій запірно-пускового пристрою, що містить корпус із засобом кріплення електропускового пристрою до згаданого запірно-пускового пристрою, втулку, в якій закріплена голка, при цьому у згаданій втулці розташована ударна пружина для переміщення згаданої голки, електричний збудник переміщення голки, поворотний зачіп, який містить зубець фіксації втулки у зведеному положенні, та поздовжнє плече, упор із підпружиненою віссю повороту, який взаємодіє із згаданим поздовжнім плечем згаданого зачепа, кнопку ручного спонукання переміщення голки із ударником, який відрізняється тим, що електричний збудник виконаний у вигляді котушки індуктивності із рухомим осердям, яке взаємодіє із упором, втулка встановлена співвісно згаданій котушці індуктивності, упор розташований опозитно голці, при цьому упор містить головку, яка взаємодіє із поздовжнім плечем зачепа та має виступ для фіксації зубця зачепа на втулці, і важіль, пов'язаний із згаданим осердям, ударник кнопки ручного спонукання переміщення голки через важіль упора взаємодіє із осердям котушки індуктивності. 2. Пристрій за п. 1, який відрізняється тим, що додатково містить встановлений в отворі корпусу запобіжний гвинт, розташований між котушкою індуктивності та поздовжнім плечем зачепа. 3. Пристрій за будь-яким з пунктів 1-2, який відрізняється тим, що кнопка ручного спонукання переміщення голки закрита кожухом та містить встановлену пломбу. 4 UA 120067 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
