Спосіб повітряної обробки зернової суміші в вібровідцентровому сепараторі

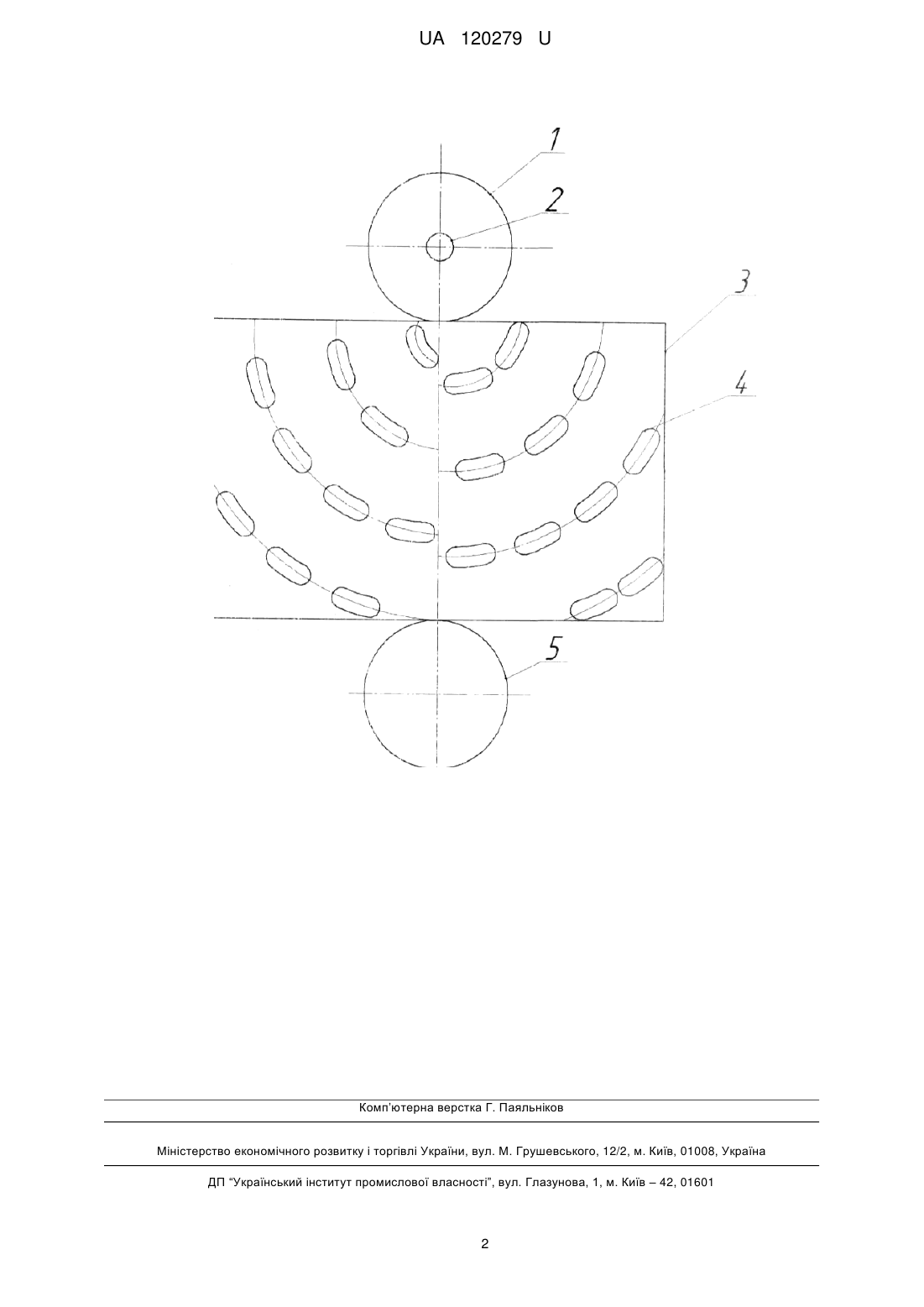

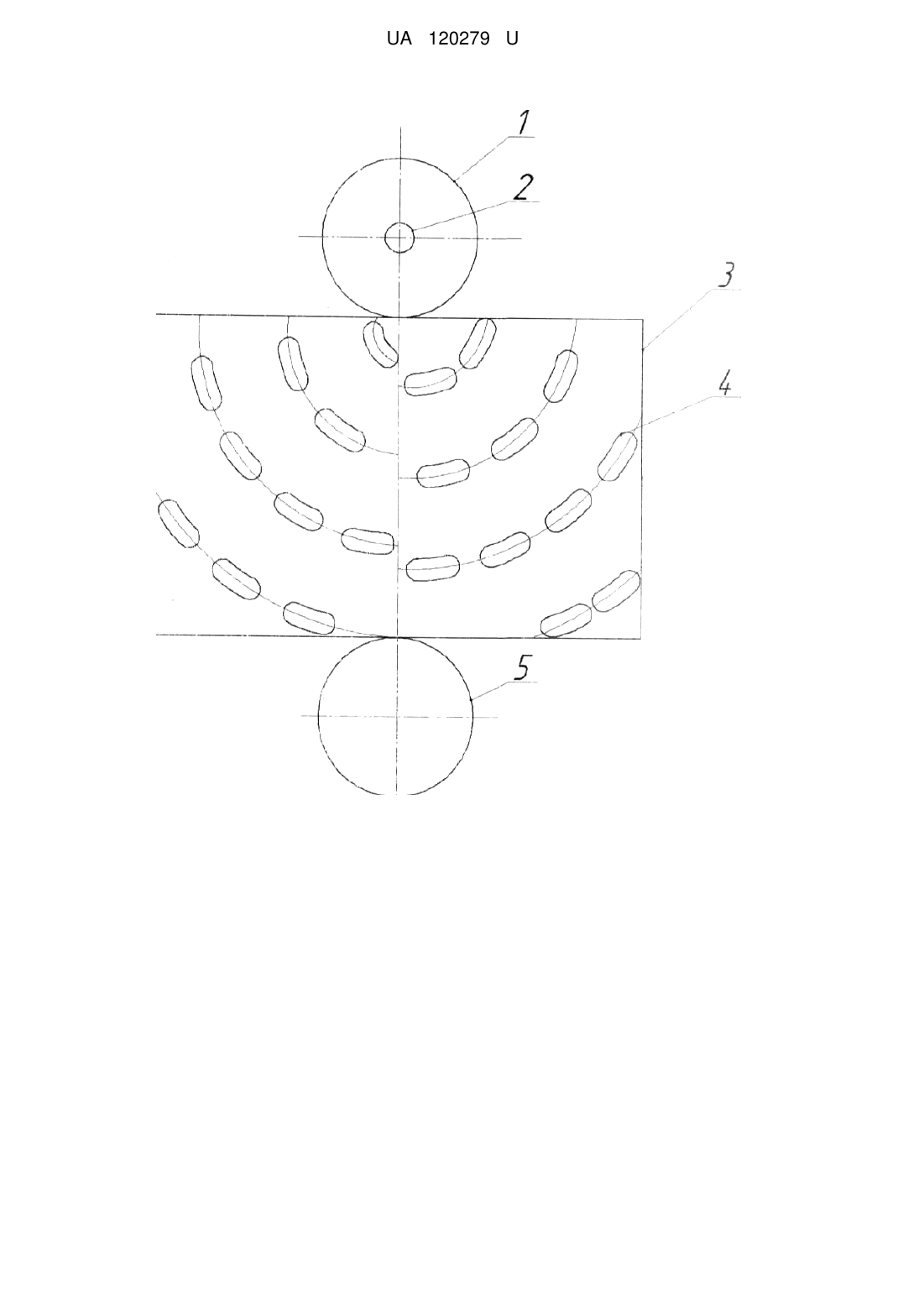

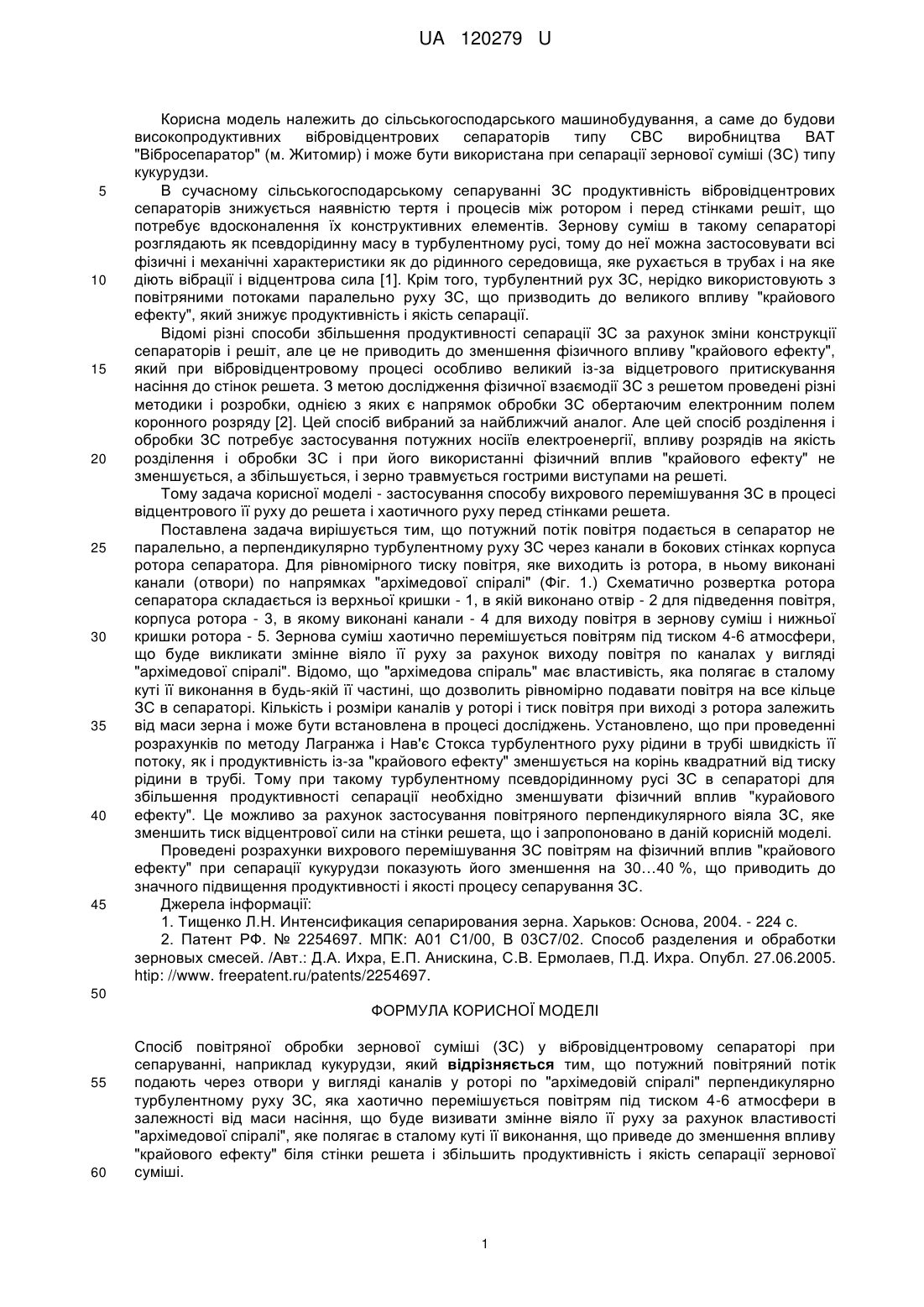

Реферат: Спосіб повітряної обробки зернової суміші (ЗС) у вібровідцентровому сепараторі при сепаруванні, наприклад кукурудзи, за яким потужний повітряний потік подають через отвори у вигляді каналів у роторі по "архімедовій спіралі" перпендикулярно турбулентному руху ЗС, яка хаотично перемішується повітрям під тиском 4-6 атмосфери в залежності від маси насіння. UA 120279 U (12) UA 120279 U UA 120279 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до будови високопродуктивних вібровідцентрових сепараторів типу СВС виробництва ВАТ "Вібросепаратор" (м. Житомир) і може бути використана при сепарації зернової суміші (ЗС) типу кукурудзи. В сучасному сільськогосподарському сепаруванні ЗС продуктивність вібровідцентрових сепараторів знижується наявністю тертя і процесів між ротором і перед стінками решіт, що потребує вдосконалення їх конструктивних елементів. Зернову суміш в такому сепараторі розглядають як псевдорідинну масу в турбулентному русі, тому до неї можна застосовувати всі фізичні і механічні характеристики як до рідинного середовища, яке рухається в трубах і на яке діють вібрації і відцентрова сила [1]. Крім того, турбулентний рух ЗС, нерідко використовують з повітряними потоками паралельно руху ЗС, що призводить до великого впливу "крайового ефекту", який знижує продуктивність і якість сепарації. Відомі різні способи збільшення продуктивності сепарації ЗС за рахунок зміни конструкції сепараторів і решіт, але це не приводить до зменшення фізичного впливу "крайового ефекту", який при вібровідцентровому процесі особливо великий із-за відцетрового притискування насіння до стінок решета. З метою дослідження фізичної взаємодії ЗС з решетом проведені різні методики і розробки, однією з яких є напрямок обробки ЗС обертаючим електронним полем коронного розряду [2]. Цей спосіб вибраний за найближчий аналог. Але цей спосіб розділення і обробки ЗС потребує застосування потужних носіїв електроенергії, впливу розрядів на якість розділення і обробки ЗС і при його використанні фізичний вплив "крайового ефекту" не зменшується, а збільшується, і зерно травмується гострими виступами на решеті. Тому задача корисної моделі - застосування способу вихрового перемішування ЗС в процесі відцентрового її руху до решета і хаотичного руху перед стінками решета. Поставлена задача вирішується тим, що потужний потік повітря подається в сепаратор не паралельно, а перпендикулярно турбулентному руху ЗС через канали в бокових стінках корпуса ротора сепаратора. Для рівномірного тиску повітря, яке виходить із ротора, в ньому виконані канали (отвори) по напрямках "архімедової спіралі" (Фіг. 1.) Схематично розвертка ротора сепаратора складається із верхньої кришки - 1, в якій виконано отвір - 2 для підведення повітря, корпуса ротора - 3, в якому виконані канали - 4 для виходу повітря в зернову суміш і нижньої кришки ротора - 5. Зернова суміш хаотично перемішується повітрям під тиском 4-6 атмосфери, що буде викликати змінне віяло її руху за рахунок виходу повітря по каналах у вигляді "архімедової спіралі". Відомо, що "архімедова спіраль" має властивість, яка полягає в сталому куті її виконання в будь-якій її частині, що дозволить рівномірно подавати повітря на все кільце ЗС в сепараторі. Кількість і розміри каналів у роторі і тиск повітря при виході з ротора залежить від маси зерна і може бути встановлена в процесі досліджень. Установлено, що при проведенні розрахунків по методу Лагранжа і Нав'є Стокса турбулентного руху рідини в трубі швидкість її потоку, як і продуктивність із-за "крайового ефекту" зменшується на корінь квадратний від тиску рідини в трубі. Тому при такому турбулентному псевдорідинному русі ЗС в сепараторі для збільшення продуктивності сепарації необхідно зменшувати фізичний вплив "курайового ефекту". Це можливо за рахунок застосування повітряного перпендикулярного віяла ЗС, яке зменшить тиск відцентрової сили на стінки решета, що і запропоновано в даній корисній моделі. Проведені розрахунки вихрового перемішування ЗС повітрям на фізичний вплив "крайового ефекту" при сепарації кукурудзи показують його зменшення на 30…40 %, що приводить до значного підвищення продуктивності і якості процесу сепарування ЗС. Джерела інформації: 1. Тищенко Л.Н. Интенсификация сепарирования зерна. Харьков: Основа, 2004. - 224 с. 2. Патент РФ. № 2254697. МПК: А01 С1/00, В 03С7/02. Способ разделения и обработки зерновых смесей. /Авт.: Д.А. Ихра, Е.П. Анискина, С.В. Ермолаев, П.Д. Ихра. Опубл. 27.06.2005. htip: //www. freepatent.ru/patents/2254697. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб повітряної обробки зернової суміші (ЗС) у вібровідцентровому сепараторі при сепаруванні, наприклад кукурудзи, який відрізняється тим, що потужний повітряний потік подають через отвори у вигляді каналів у роторі по "архімедовій спіралі" перпендикулярно турбулентному руху ЗС, яка хаотично перемішується повітрям під тиском 4-6 атмосфери в залежності від маси насіння, що буде визивати змінне віяло її руху за рахунок властивості "архімедової спіралі", яке полягає в сталому куті її виконання, що приведе до зменшення впливу "крайового ефекту" біля стінки решета і збільшить продуктивність і якість сепарації зернової суміші. 1 UA 120279 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
