Двопривідна система орієнтації сонячних панелей

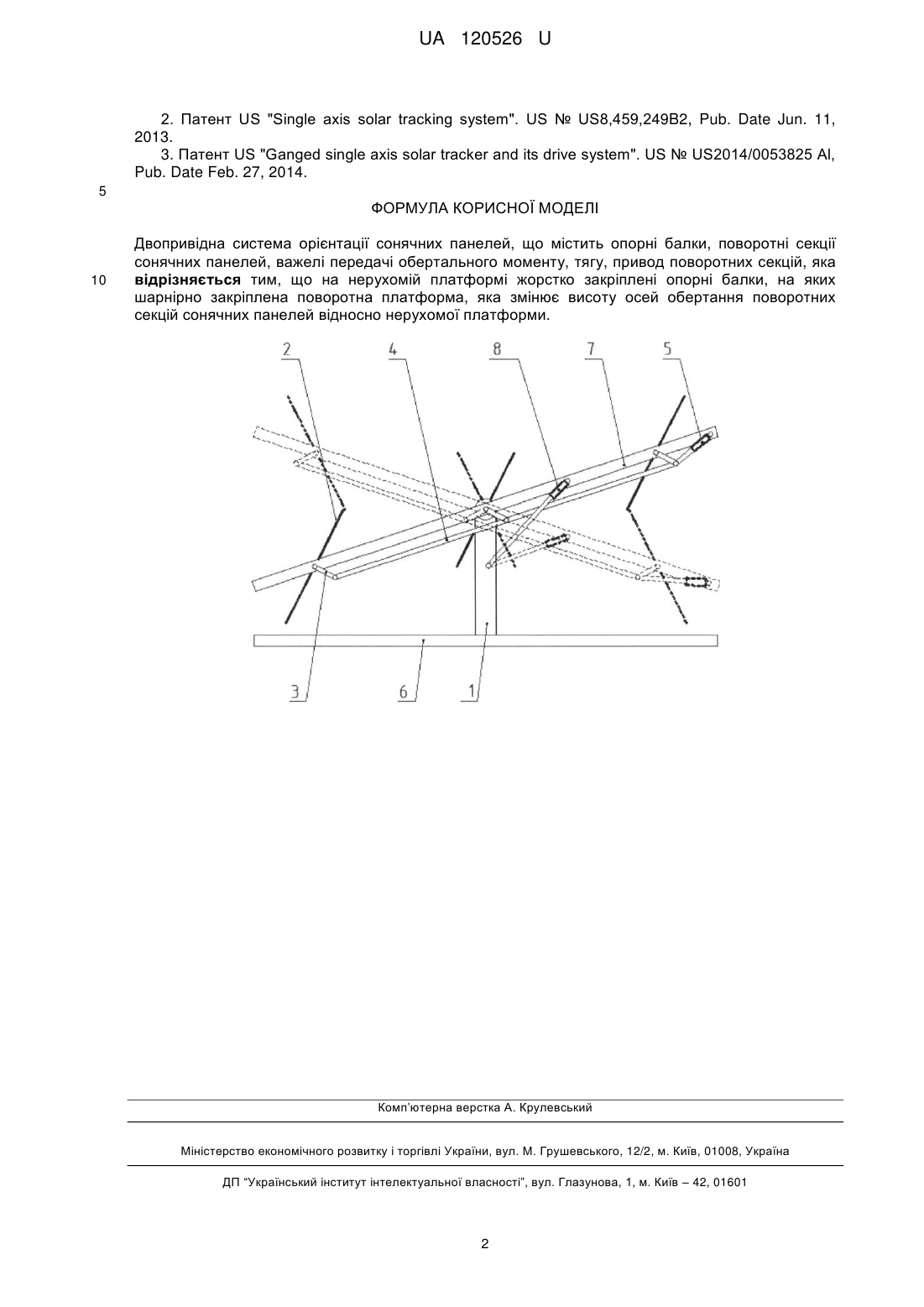

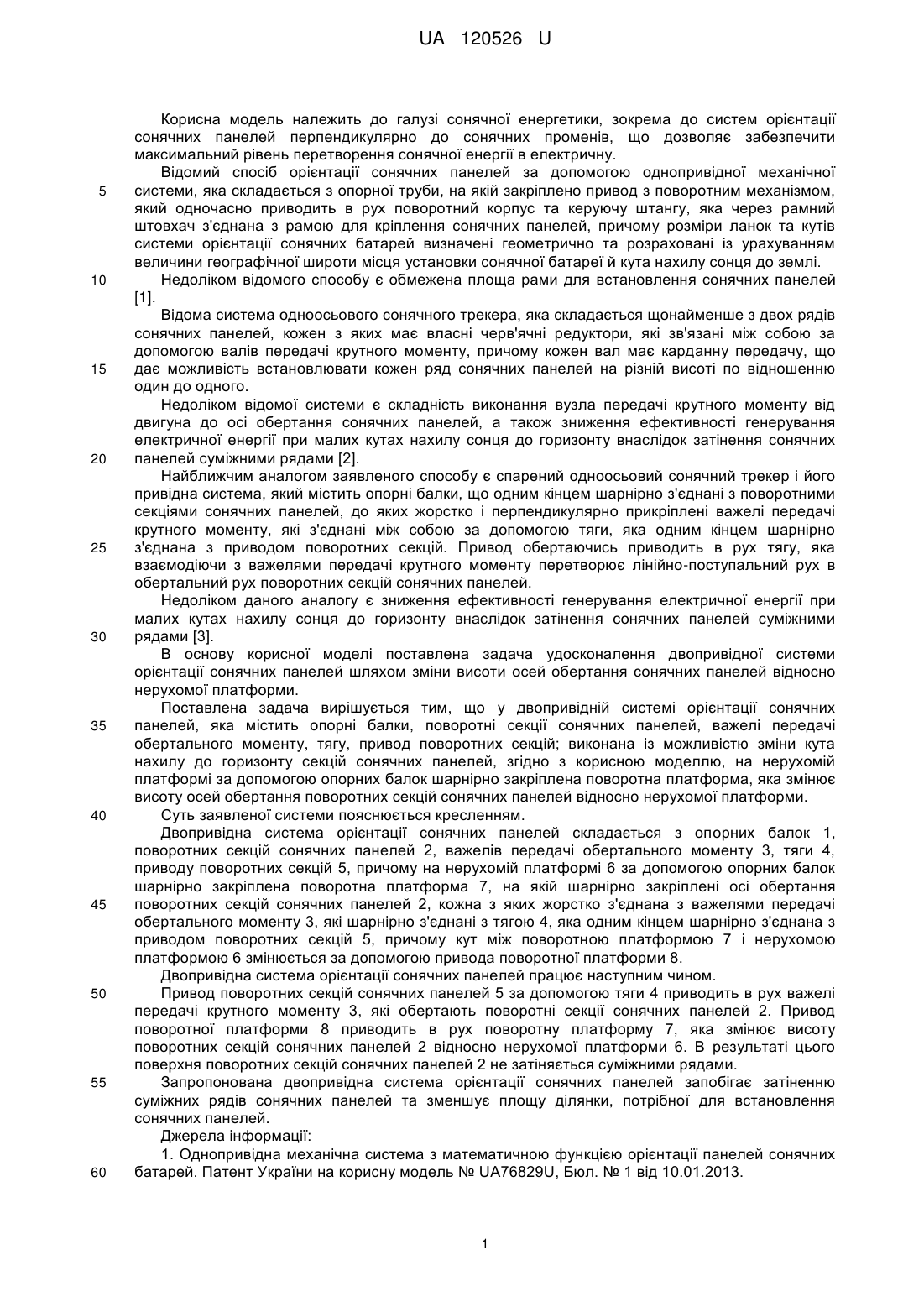

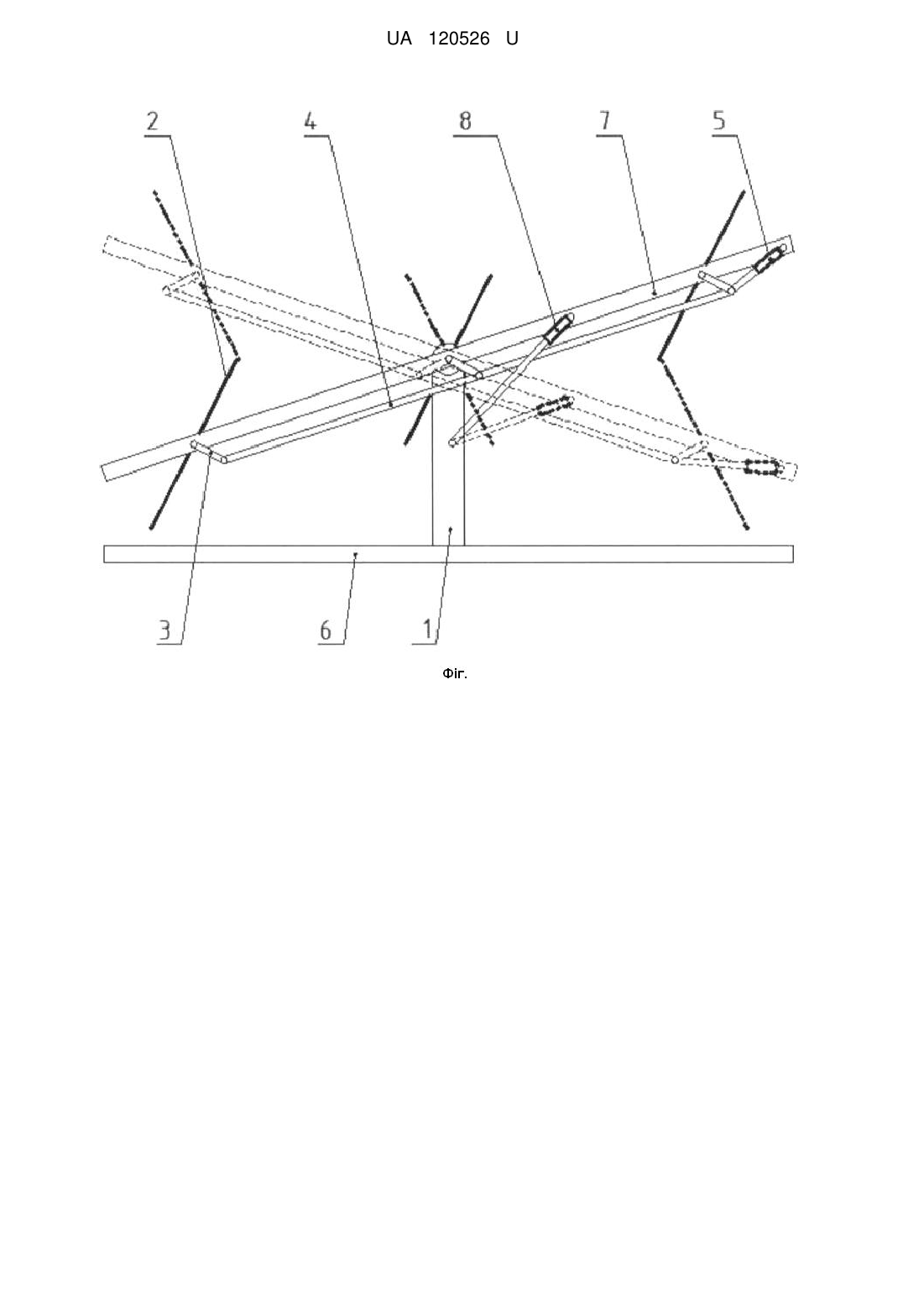

Реферат: Двопривідна система орієнтації сонячних панелей містить опорні балки, поворотні секції сонячних панелей, важелі передачі обертального моменту, тягу, привод поворотних секцій. На нерухомій платформі жорстко закріплені опорні балки, на яких шарнірно закріплена поворотна платформа, яка змінює висоту осей обертання поворотних секцій сонячних панелей відносно нерухомої платформи. UA 120526 U (12) UA 120526 U UA 120526 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сонячної енергетики, зокрема до систем орієнтації сонячних панелей перпендикулярно до сонячних променів, що дозволяє забезпечити максимальний рівень перетворення сонячної енергії в електричну. Відомий спосіб орієнтації сонячних панелей за допомогою однопривідної механічної системи, яка складається з опорної труби, на якій закріплено привод з поворотним механізмом, який одночасно приводить в рух поворотний корпус та керуючу штангу, яка через рамний штовхач з'єднана з рамою для кріплення сонячних панелей, причому розміри ланок та кутів системи орієнтації сонячних батарей визначені геометрично та розраховані із урахуванням величини географічної широти місця установки сонячної батареї й кута нахилу сонця до землі. Недоліком відомого способу є обмежена площа рами для встановлення сонячних панелей [1]. Відома система одноосьового сонячного трекера, яка складається щонайменше з двох рядів сонячних панелей, кожен з яких має власні черв'ячні редуктори, які зв'язані між собою за допомогою валів передачі крутного моменту, причому кожен вал має карданну передачу, що дає можливість встановлювати кожен ряд сонячних панелей на різній висоті по відношенню один до одного. Недоліком відомої системи є складність виконання вузла передачі крутного моменту від двигуна до осі обертання сонячних панелей, а також зниження ефективності генерування електричної енергії при малих кутах нахилу сонця до горизонту внаслідок затінення сонячних панелей суміжними рядами [2]. Найближчим аналогом заявленого способу є спарений одноосьовий сонячний трекер і його привідна система, який містить опорні балки, що одним кінцем шарнірно з'єднані з поворотними секціями сонячних панелей, до яких жорстко і перпендикулярно прикріплені важелі передачі крутного моменту, які з'єднані між собою за допомогою тяги, яка одним кінцем шарнірно з'єднана з приводом поворотних секцій. Привод обертаючись приводить в рух тягу, яка взаємодіючи з важелями передачі крутного моменту перетворює лінійно-поступальний рух в обертальний рух поворотних секцій сонячних панелей. Недоліком даного аналогу є зниження ефективності генерування електричної енергії при малих кутах нахилу сонця до горизонту внаслідок затінення сонячних панелей суміжними рядами [3]. В основу корисної моделі поставлена задача удосконалення двопривідної системи орієнтації сонячних панелей шляхом зміни висоти осей обертання сонячних панелей відносно нерухомої платформи. Поставлена задача вирішується тим, що у двопривідній системі орієнтації сонячних панелей, яка містить опорні балки, поворотні секції сонячних панелей, важелі передачі обертального моменту, тягу, привод поворотних секцій; виконана із можливістю зміни кута нахилу до горизонту секцій сонячних панелей, згідно з корисною моделлю, на нерухомій платформі за допомогою опорних балок шарнірно закріплена поворотна платформа, яка змінює висоту осей обертання поворотних секцій сонячних панелей відносно нерухомої платформи. Суть заявленої системи пояснюється кресленням. Двопривідна система орієнтації сонячних панелей складається з опорних балок 1, поворотних секцій сонячних панелей 2, важелів передачі обертального моменту 3, тяги 4, приводу поворотних секцій 5, причому на нерухомій платформі 6 за допомогою опорних балок шарнірно закріплена поворотна платформа 7, на якій шарнірно закріплені осі обертання поворотних секцій сонячних панелей 2, кожна з яких жорстко з'єднана з важелями передачі обертального моменту 3, які шарнірно з'єднані з тягою 4, яка одним кінцем шарнірно з'єднана з приводом поворотних секцій 5, причому кут між поворотною платформою 7 і нерухомою платформою 6 змінюється за допомогою привода поворотної платформи 8. Двопривідна система орієнтації сонячних панелей працює наступним чином. Привод поворотних секцій сонячних панелей 5 за допомогою тяги 4 приводить в рух важелі передачі крутного моменту 3, які обертають поворотні секції сонячних панелей 2. Привод поворотної платформи 8 приводить в рух поворотну платформу 7, яка змінює висоту поворотних секцій сонячних панелей 2 відносно нерухомої платформи 6. В результаті цього поверхня поворотних секцій сонячних панелей 2 не затіняється суміжними рядами. Запропонована двопривідна система орієнтації сонячних панелей запобігає затіненню суміжних рядів сонячних панелей та зменшує площу ділянки, потрібної для встановлення сонячних панелей. Джерела інформації: 1. Однопривідна механічна система з математичною функцією орієнтації панелей сонячних батарей. Патент України на корисну модель № UA76829U, Бюл. № 1 від 10.01.2013. 1 UA 120526 U 2. Патент US "Single axis solar tracking system". US № US8,459,249B2, Pub. Date Jun. 11, 2013. 3. Патент US "Ganged single axis solar tracker and its drive system". US № US2014/0053825 Al, Pub. Date Feb. 27, 2014. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Двопривідна система орієнтації сонячних панелей, що містить опорні балки, поворотні секції сонячних панелей, важелі передачі обертального моменту, тягу, привод поворотних секцій, яка відрізняється тим, що на нерухомій платформі жорстко закріплені опорні балки, на яких шарнірно закріплена поворотна платформа, яка змінює висоту осей обертання поворотних секцій сонячних панелей відносно нерухомої платформи. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
