Упаковка для харчових продуктів

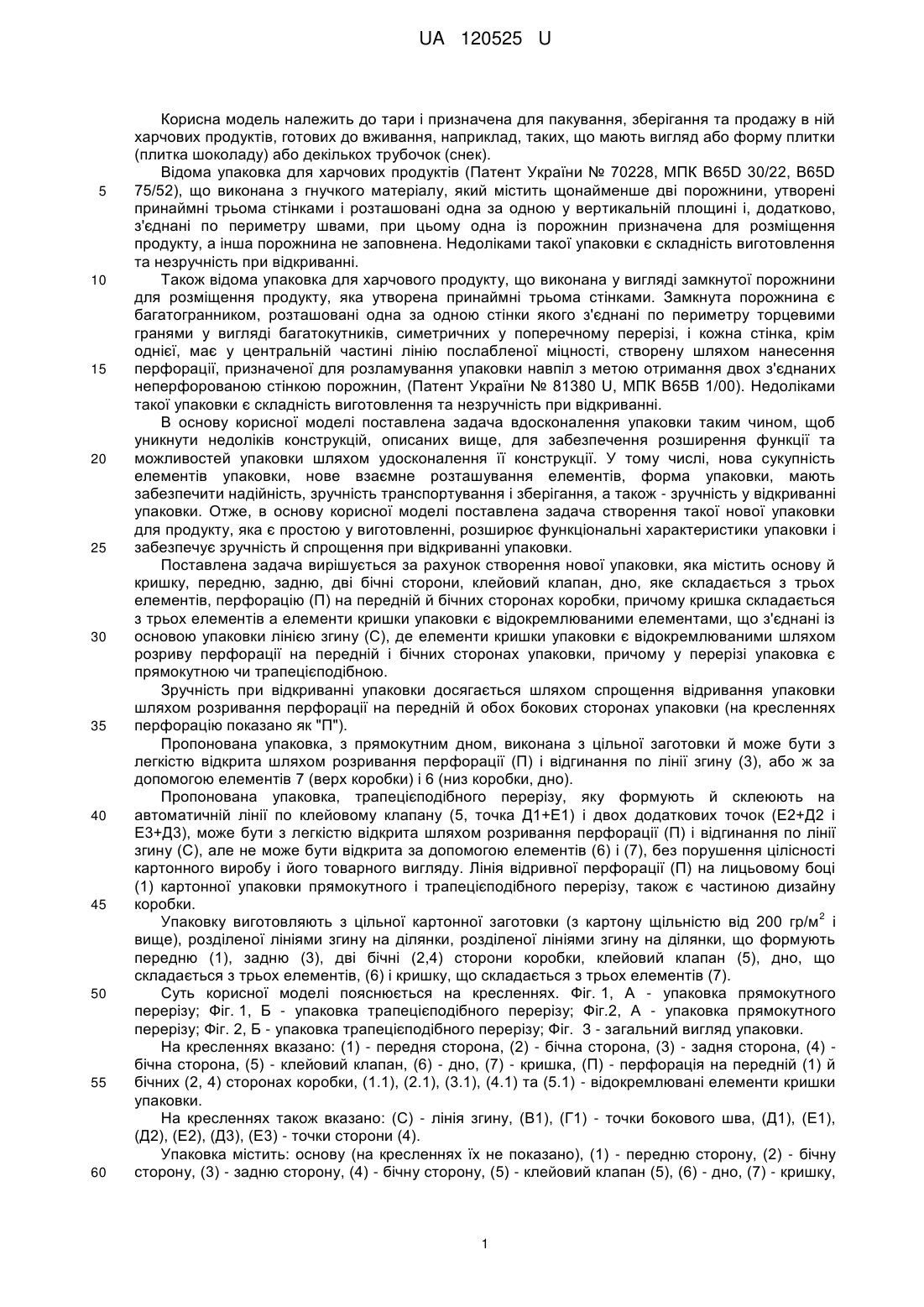

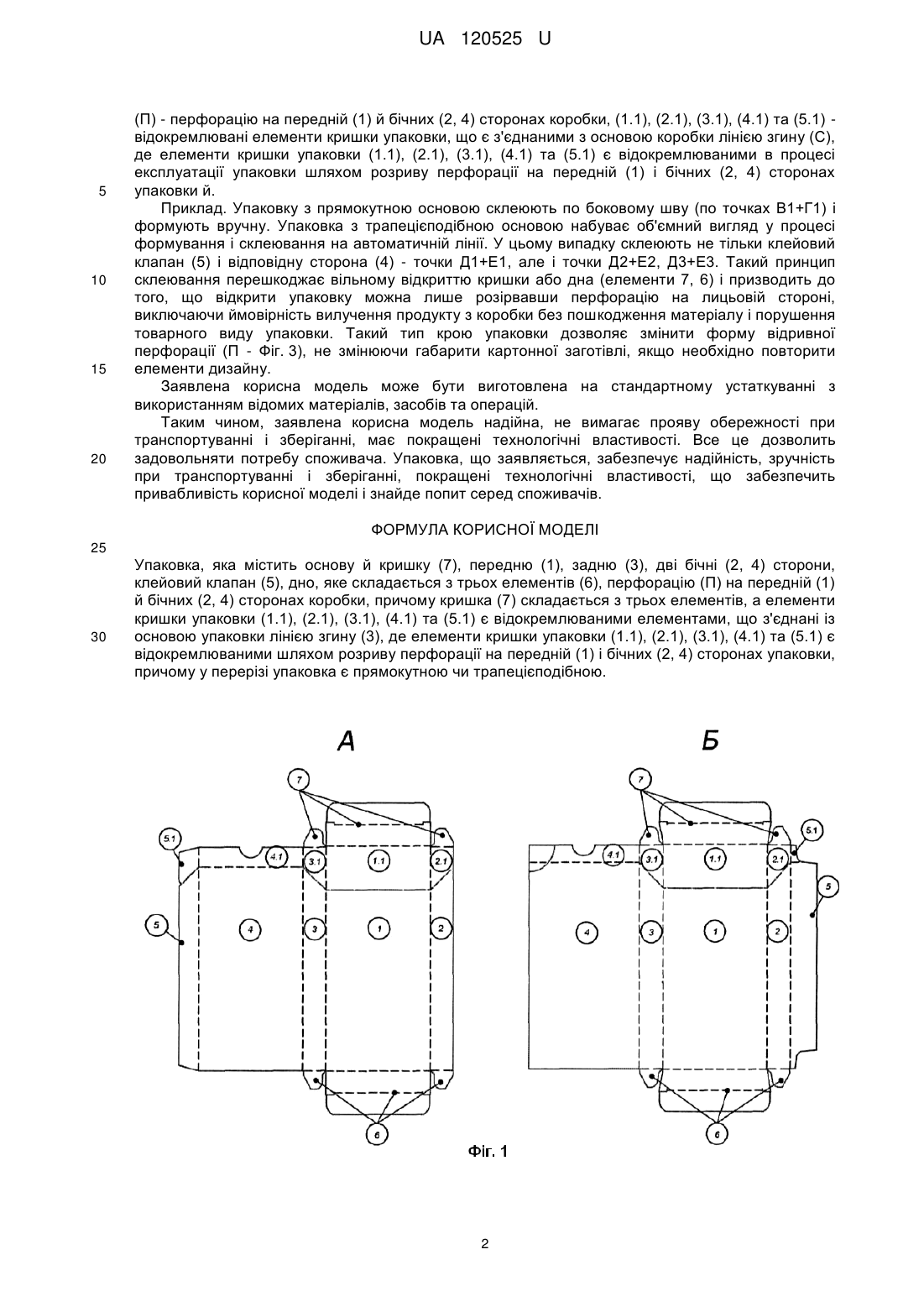

Реферат: Упаковка містить основу й кришку, передню, задню, дві бічні сторони, клейовий клапан, дно, яке складається з трьох елементів, перфорацію на передній й бічних сторонах коробки, причому кришка складається з трьох елементів, а елементи кришки упаковки є відокремлюваними елементами, що з'єднані із основою упаковки лінією згину, де елементи кришки упаковки є відокремлюваними шляхом розриву перфорації на передній і бічних сторонах упаковки. У перерізі упаковка є прямокутною чи трапецієподібною. UA 120525 U (12) UA 120525 U UA 120525 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари і призначена для пакування, зберігання та продажу в ній харчових продуктів, готових до вживання, наприклад, таких, що мають вигляд або форму плитки (плитка шоколаду) або декількох трубочок (снек). Відома упаковка для харчових продуктів (Патент України № 70228, МПК В65D 30/22, B65D 75/52), що виконана з гнучкого матеріалу, який містить щонайменше дві порожнини, утворені принаймні трьома стінками і розташовані одна за одною у вертикальній площині і, додатково, з'єднані по периметру швами, при цьому одна із порожнин призначена для розміщення продукту, а інша порожнина не заповнена. Недоліками такої упаковки є складність виготовлення та незручність при відкриванні. Також відома упаковка для харчового продукту, що виконана у вигляді замкнутої порожнини для розміщення продукту, яка утворена принаймні трьома стінками. Замкнута порожнина є багатогранником, розташовані одна за одною стінки якого з'єднані по периметру торцевими гранями у вигляді багатокутників, симетричних у поперечному перерізі, і кожна стінка, крім однієї, має у центральній частині лінію послабленої міцності, створену шляхом нанесення перфорації, призначеної для розламування упаковки навпіл з метою отримання двох з'єднаних неперфорованою стінкою порожнин, (Патент України № 81380 U, МПК В65В 1/00). Недоліками такої упаковки є складність виготовлення та незручність при відкриванні. В основу корисної моделі поставлена задача вдосконалення упаковки таким чином, щоб уникнути недоліків конструкцій, описаних вище, для забезпечення розширення функції та можливостей упаковки шляхом удосконалення її конструкції. У тому числі, нова сукупність елементів упаковки, нове взаємне розташування елементів, форма упаковки, мають забезпечити надійність, зручність транспортування і зберігання, а також - зручність у відкриванні упаковки. Отже, в основу корисної моделі поставлена задача створення такої нової упаковки для продукту, яка є простою у виготовленні, розширює функціональні характеристики упаковки і забезпечує зручність й спрощення при відкриванні упаковки. Поставлена задача вирішується за рахунок створення нової упаковки, яка містить основу й кришку, передню, задню, дві бічні сторони, клейовий клапан, дно, яке складається з трьох елементів, перфорацію (П) на передній й бічних сторонах коробки, причому кришка складається з трьох елементів а елементи кришки упаковки є відокремлюваними елементами, що з'єднані із основою упаковки лінією згину (С), де елементи кришки упаковки є відокремлюваними шляхом розриву перфорації на передній і бічних сторонах упаковки, причому у перерізі упаковка є прямокутною чи трапецієподібною. Зручність при відкриванні упаковки досягається шляхом спрощення відривання упаковки шляхом розривання перфорації на передній й обох бокових сторонах упаковки (на кресленнях перфорацію показано як "П"). Пропонована упаковка, з прямокутним дном, виконана з цільної заготовки й може бути з легкістю відкрита шляхом розривання перфорації (П) і відгинання по лінії згину (3), або ж за допомогою елементів 7 (верх коробки) і 6 (низ коробки, дно). Пропонована упаковка, трапецієподібного перерізу, яку формують й склеюють на автоматичній лінії по клейовому клапану (5, точка Д1+Е1) і двох додаткових точок (Е2+Д2 і Е3+Д3), може бути з легкістю відкрита шляхом розривання перфорації (П) і відгинання по лінії згину (С), але не може бути відкрита за допомогою елементів (6) і (7), без порушення цілісності картонного виробу і його товарного вигляду. Лінія відривної перфорації (П) на лицьовому боці (1) картонної упаковки прямокутного і трапецієподібного перерізу, також є частиною дизайну коробки. 2 Упаковку виготовляють з цільної картонної заготовки (з картону щільністю від 200 гр/м і вище), розділеної лініями згину на ділянки, розділеної лініями згину на ділянки, що формують передню (1), задню (3), дві бічні (2,4) сторони коробки, клейовий клапан (5), дно, що складається з трьох елементів, (6) і кришку, що складається з трьох елементів (7). Суть корисної моделі пояснюється на кресленнях. Фіг. 1, А - упаковка прямокутного перерізу; Фіг. 1, Б - упаковка трапецієподібного перерізу; Фіг.2, А - упаковка прямокутного перерізу; Фіг. 2, Б - упаковка трапецієподібного перерізу; Фіг. 3 - загальний вигляд упаковки. На кресленнях вказано: (1) - передня сторона, (2) - бічна сторона, (3) - задня сторона, (4) бічна сторона, (5) - клейовий клапан, (6) - дно, (7) - кришка, (П) - перфорація на передній (1) й бічних (2, 4) сторонах коробки, (1.1), (2.1), (3.1), (4.1) та (5.1) - відокремлювані елементи кришки упаковки. На кресленнях також вказано: (С) - лінія згину, (В1), (Г1) - точки бокового шва, (Д1), (Е1), (Д2), (Е2), (Д3), (Е3) - точки сторони (4). Упаковка містить: основу (на кресленнях їх не показано), (1) - передню сторону, (2) - бічну сторону, (3) - задню сторону, (4) - бічну сторону, (5) - клейовий клапан (5), (6) - дно, (7) - кришку, 1 UA 120525 U 5 10 15 20 (П) - перфорацію на передній (1) й бічних (2, 4) сторонах коробки, (1.1), (2.1), (3.1), (4.1) та (5.1) відокремлювані елементи кришки упаковки, що є з'єднаними з основою коробки лінією згину (С), де елементи кришки упаковки (1.1), (2.1), (3.1), (4.1) та (5.1) є відокремлюваними в процесі експлуатації упаковки шляхом розриву перфорації на передній (1) і бічних (2, 4) сторонах упаковки й. Приклад. Упаковку з прямокутною основою склеюють по боковому шву (по точках В1+Г1) і формують вручну. Упаковка з трапецієподібною основою набуває об'ємний вигляд у процесі формування і склеювання на автоматичній лінії. У цьому випадку склеюють не тільки клейовий клапан (5) і відповідну сторона (4) - точки Д1+Е1, але і точки Д2+Е2, Д3+Е3. Такий принцип склеювання перешкоджає вільному відкриттю кришки або дна (елементи 7, 6) і призводить до того, що відкрити упаковку можна лише розірвавши перфорацію на лицьовій стороні, виключаючи ймовірність вилучення продукту з коробки без пошкодження матеріалу і порушення товарного виду упаковки. Такий тип крою упаковки дозволяє змінити форму відривної перфорації (П - Фіг. 3), не змінюючи габарити картонної заготівлі, якщо необхідно повторити елементи дизайну. Заявлена корисна модель може бути виготовлена на стандартному устаткуванні з використанням відомих матеріалів, засобів та операцій. Таким чином, заявлена корисна модель надійна, не вимагає прояву обережності при транспортуванні і зберіганні, має покращені технологічні властивості. Все це дозволить задовольняти потребу споживача. Упаковка, що заявляється, забезпечує надійність, зручність при транспортуванні і зберіганні, покращені технологічні властивості, що забезпечить привабливість корисної моделі і знайде попит серед споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Упаковка, яка містить основу й кришку (7), передню (1), задню (3), дві бічні (2, 4) сторони, клейовий клапан (5), дно, яке складається з трьох елементів (6), перфорацію (П) на передній (1) й бічних (2, 4) сторонах коробки, причому кришка (7) складається з трьох елементів, а елементи кришки упаковки (1.1), (2.1), (3.1), (4.1) та (5.1) є відокремлюваними елементами, що з'єднані із основою упаковки лінією згину (3), де елементи кришки упаковки (1.1), (2.1), (3.1), (4.1) та (5.1) є відокремлюваними шляхом розриву перфорації на передній (1) і бічних (2, 4) сторонах упаковки, причому у перерізі упаковка є прямокутною чи трапецієподібною. 2 UA 120525 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
