Тимчасова рибопропускна споруда в умовах осушення русла при деривації

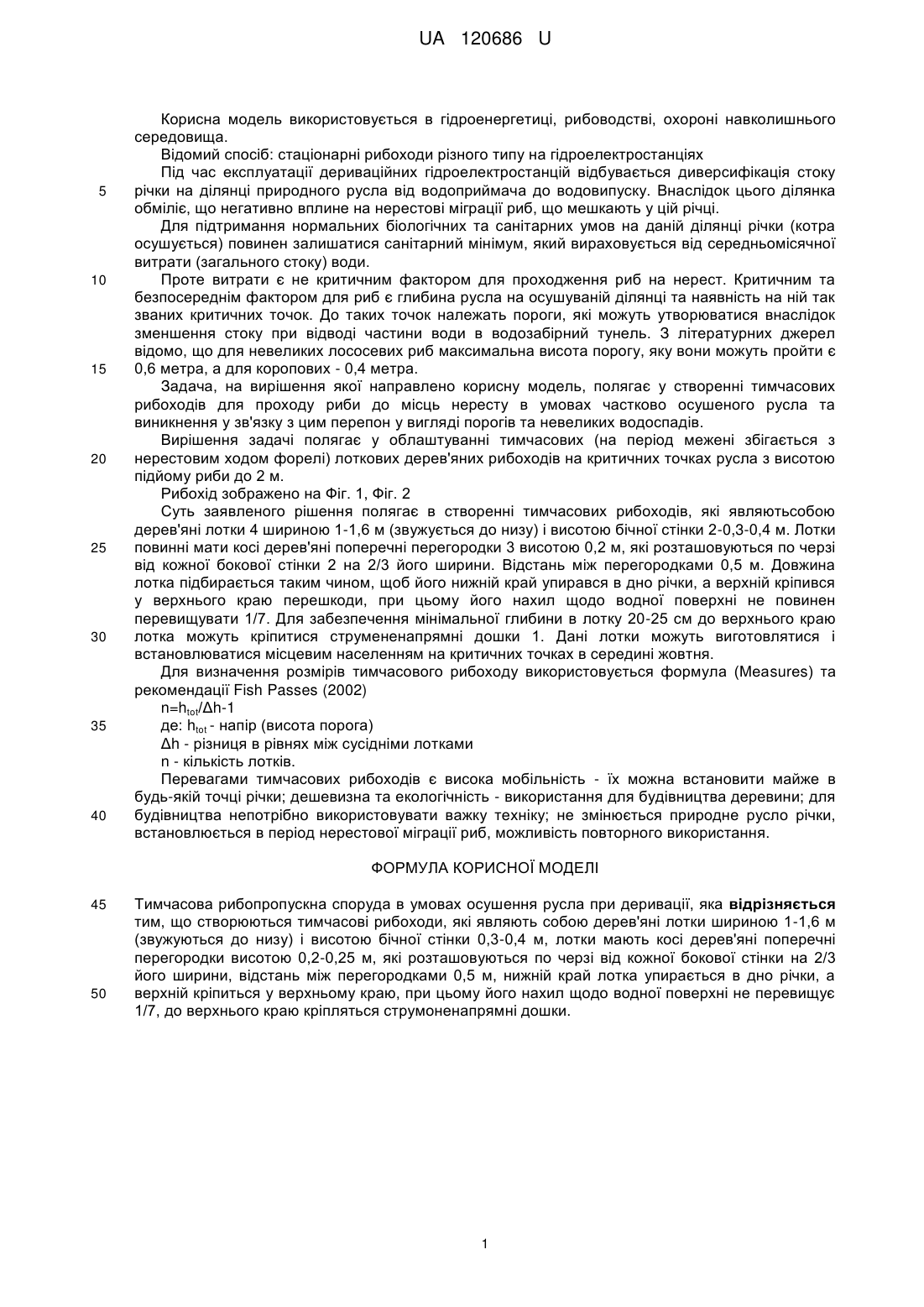

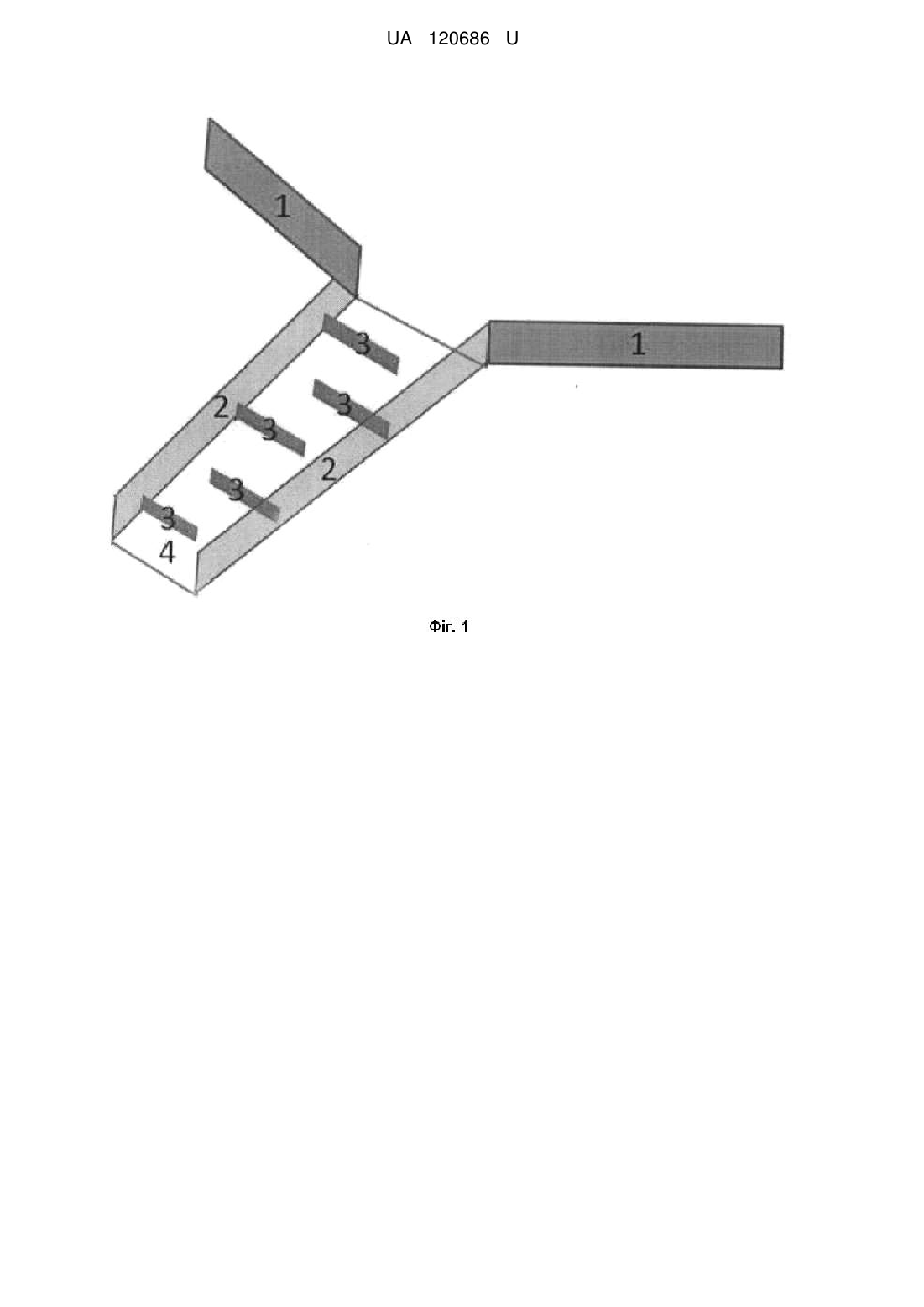

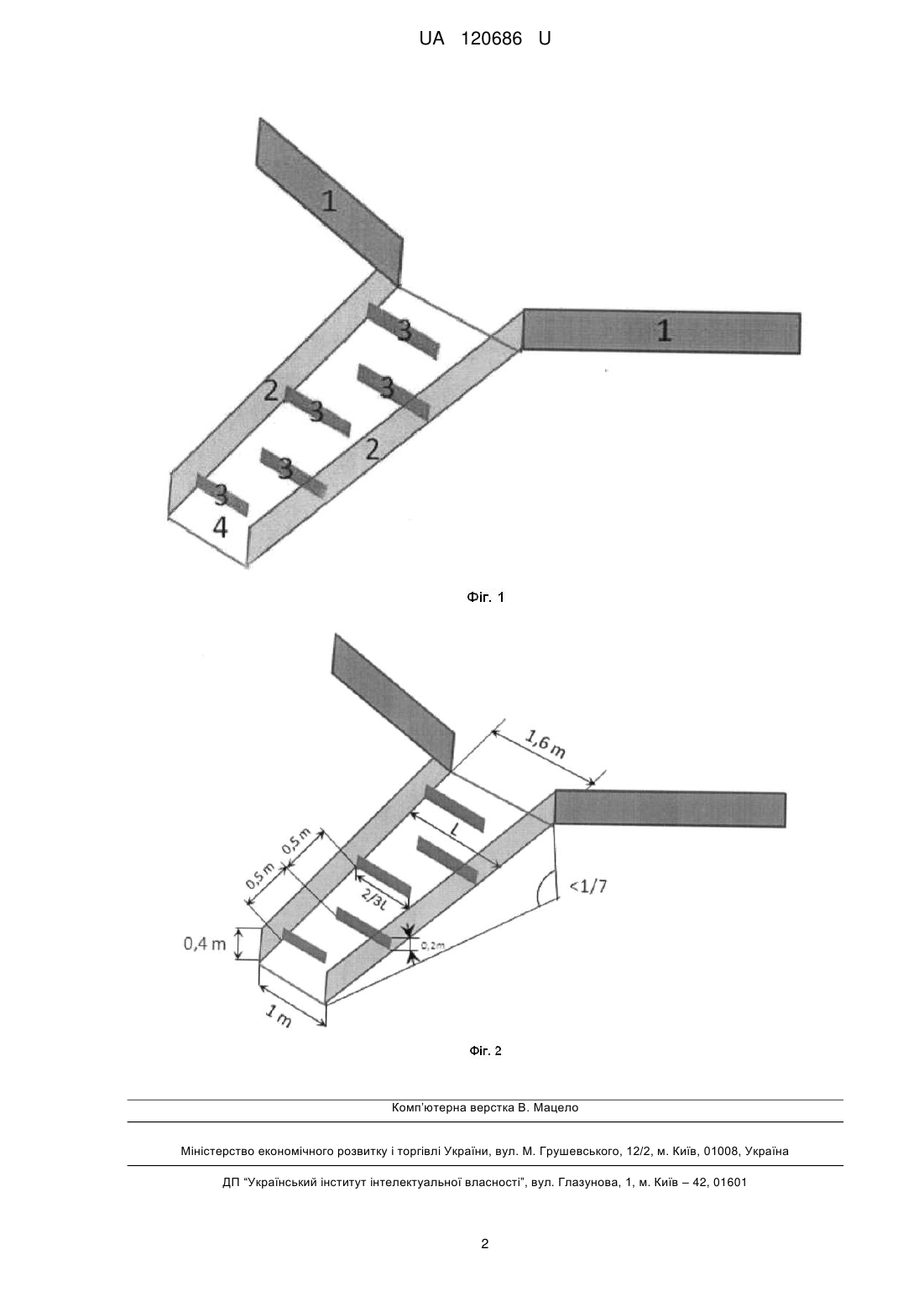

Реферат: Тимчасова рибопропускна споруда в умовах осушення русла при деривації містить тимчасові рибоходи, які являють собою дерев'яні лотки шириною 1-1,6 м (звужуються до низу) і висотою бічної стінки 0,3-0,4 м, лотки мають косі дерев'яні поперечні перегородки висотою 0,2-0,25 м, які розташовуються по черзі від кожної бокової стінки на 2/3 його ширини, відстань між перегородками 0,5 м, нижній край лотка упирається в дно річки, а верхній кріпиться у верхньому краю, при цьому його нахил щодо водної поверхні не перевищує 1/7, до верхнього краю кріпляться струмоненапрямні дошки. UA 120686 U (12) UA 120686 U UA 120686 U 5 10 15 20 25 30 35 40 Корисна модель використовується в гідроенергетиці, рибоводстві, охороні навколишнього середовища. Відомий спосіб: стаціонарні рибоходи різного типу на гідроелектростанціях Під час експлуатації дериваційних гідроелектростанцій відбувається диверсифікація стоку річки на ділянці природного русла від водоприймача до водовипуску. Внаслідок цього ділянка обміліє, що негативно вплине на нерестові міграції риб, що мешкають у цій річці. Для підтримання нормальних біологічних та санітарних умов на даній ділянці річки (котра осушується) повинен залишатися санітарний мінімум, який вираховується від середньомісячної витрати (загального стоку) води. Проте витрати є не критичним фактором для проходження риб на нерест. Критичним та безпосереднім фактором для риб є глибина русла на осушуваній ділянці та наявність на ній так званих критичних точок. До таких точок належать пороги, які можуть утворюватися внаслідок зменшення стоку при відводі частини води в водозабірний тунель. З літературних джерел відомо, що для невеликих лососевих риб максимальна висота порогу, яку вони можуть пройти є 0,6 метра, а для коропових - 0,4 метра. Задача, на вирішення якої направлено корисну модель, полягає у створенні тимчасових рибоходів для проходу риби до місць нересту в умовах частково осушеного русла та виникнення у зв'язку з цим перепон у вигляді порогів та невеликих водоспадів. Вирішення задачі полягає у облаштуванні тимчасових (на період межені збігається з нерестовим ходом форелі) лоткових дерев'яних рибоходів на критичних точках русла з висотою підйому риби до 2 м. Рибохід зображено на Фіг. 1, Фіг. 2 Суть заявленого рішення полягає в створенні тимчасових рибоходів, які являютьсобою дерев'яні лотки 4 шириною 1-1,6 м (звужується до низу) і висотою бічної стінки 2-0,3-0,4 м. Лотки повинні мати косі дерев'яні поперечні перегородки 3 висотою 0,2 м, які розташовуються по черзі від кожної бокової стінки 2 на 2/3 його ширини. Відстань між перегородками 0,5 м. Довжина лотка підбирається таким чином, щоб його нижній край упирався в дно річки, а верхній кріпився у верхнього краю перешкоди, при цьому його нахил щодо водної поверхні не повинен перевищувати 1/7. Для забезпечення мінімальної глибини в лотку 20-25 см до верхнього краю лотка можуть кріпитися струмененапрямні дошки 1. Дані лотки можуть виготовлятися і встановлюватися місцевим населенням на критичних точках в середині жовтня. Для визначення розмірів тимчасового рибоходу використовується формула (Меаsurеs) та рекомендації Fish Passes (2002) n=htot/Δh-1 де: htot - напір (висота порога) Δh - різниця в рівнях між сусідніми лотками n - кількість лотків. Перевагами тимчасових рибоходів є висока мобільність - їх можна встановити майже в будь-якій точці річки; дешевизна та екологічність - використання для будівництва деревини; для будівництва непотрібно використовувати важку техніку; не змінюється природне русло річки, встановлюється в період нерестової міграції риб, можливість повторного використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Тимчасова рибопропускна споруда в умовах осушення русла при деривації, яка відрізняється тим, що створюються тимчасові рибоходи, які являють собою дерев'яні лотки шириною 1-1,6 м (звужуються до низу) і висотою бічної стінки 0,3-0,4 м, лотки мають косі дерев'яні поперечні перегородки висотою 0,2-0,25 м, які розташовуються по черзі від кожної бокової стінки на 2/3 його ширини, відстань між перегородками 0,5 м, нижній край лотка упирається в дно річки, а верхній кріпиться у верхньому краю, при цьому його нахил щодо водної поверхні не перевищує 1/7, до верхнього краю кріпляться струмоненапрямні дошки. 1 UA 120686 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
