Водорегулювальна споруда

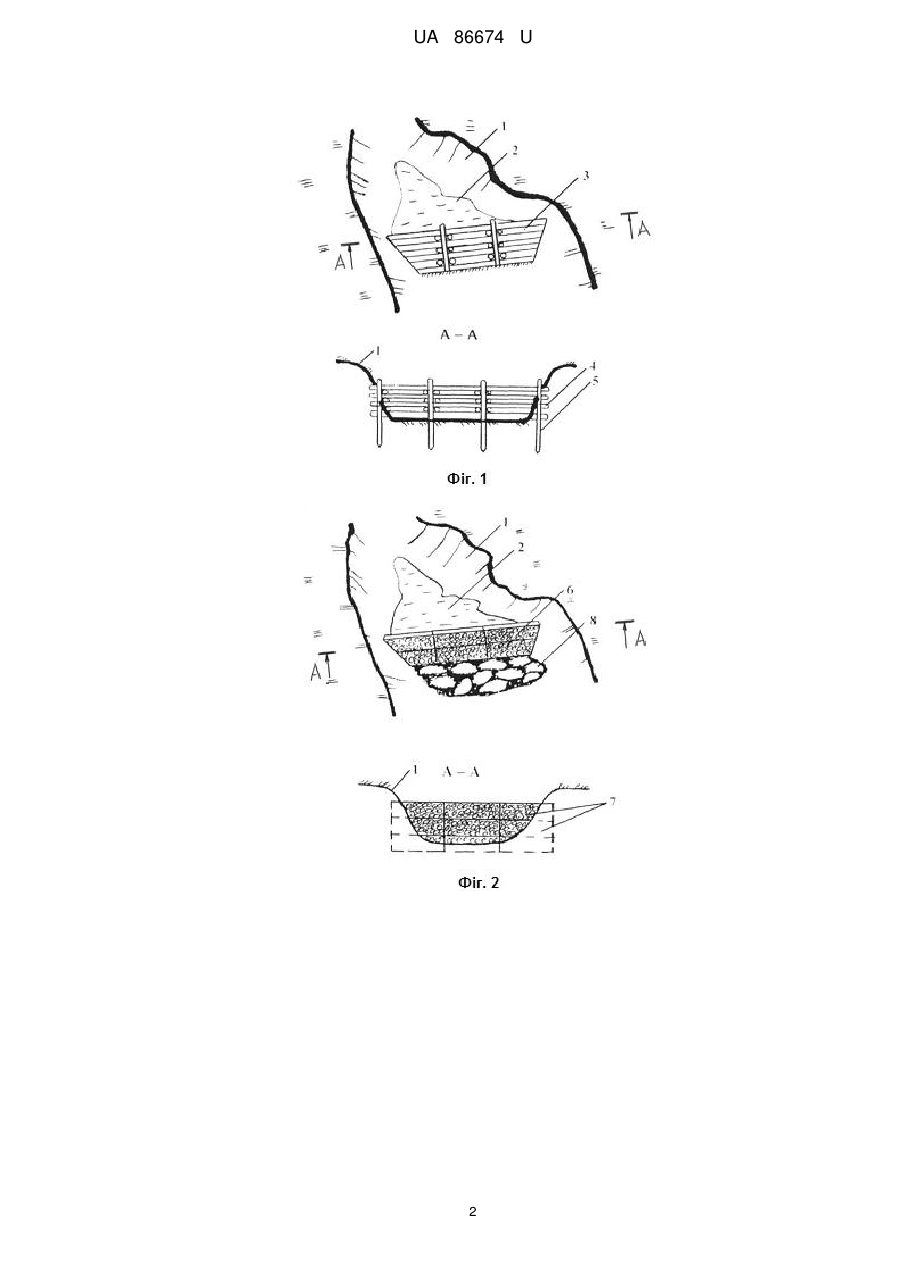

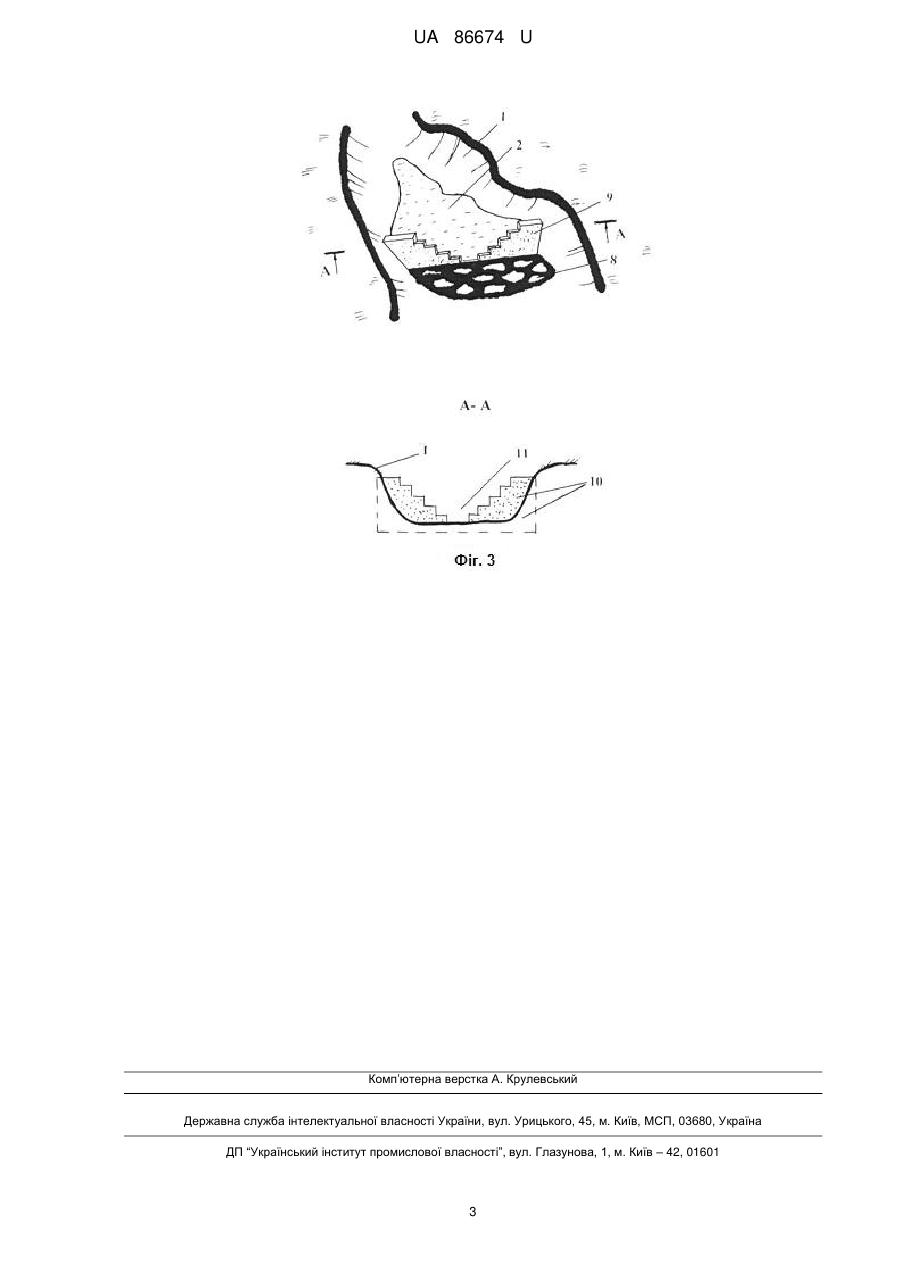

Реферат: Водорегулювальна споруда розміщується поперек русла малої річки та виконана із збірних залізобетонних блоків або монолітного залізобетону, містить водопропускний отвір ступеневого профілю, який забезпечує у період повеней та паводків плавне регулювання швидкості водного потоку малої річки в автоматичному режимі. UA 86674 U (12) UA 86674 U UA 86674 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі гідротехнічних споруд, а саме належить до будівельних робіт, пов'язаних із регулюванням і використанням річок та спорудженням дамб і запруд. При проходженні повеней і паводків на малих річках виникає необхідність регулювання стоку і рівнів води та створенні на них штучних водойм. Відома водорегулювальна річкова плотова споруда поперечного типу (див. Дмитрієв А.Ф. Гідротехнічні споруди. - Рівне. Видавництво Рівненського державного технічного університету. 1999. - 326 с.). На кресленні (Фіг. 1) зображена водорегулювальна річкова плотова споруда поперечного типу (3), яка перегороджує русло малої річки (1) і складається із дерев'яних паль (5), встановлених в один, два і більше рядів, забитих у шаховому порядку в дно русла річки і з'єднаних зверху насадками та горизонтально розташованими колодами або хмизовими фашинами (4). Кількість рядів колод або хмизових фашин залежить від глибини потоку та швидкості течії. Пропуск водного потоку річки відбувається поверх верхньої грані споруди та через саму плотову споруду завдяки її водопроникності. Це забезпечує створення водосховища (2) та плавне регулювання швидкості водного потоку річки. Недоліком плотової водорегулювальної споруди є її невисока міцність та мала довговічність. Також відома водорегулювальна річкова споруда поперечного типу, що складається із бетонних блоків або габіонів (див. Мирцхулава Ц.Е. Противоэрозионные гидротехнические сооружения. Тбилиси. "Наука".-277 с.). На кресленні (Фіг. 2) зображена водорегулювальна габіонна річкова споруда (6), яка перегороджує русло малої річки (1) і складається із габіонів або бетонних блоків (7) та кам'яного накиду (8). Вона забезпечує створення водосховища (2) та пропуск водного потоку річки поверх верхньої грані споруди. Така водорегулювальна річкова споруда характеризується високою міцністю та великою довговічністю. Недоліком даної водорегулювальної споруди є неможливість плавного регулювання швидкості водного потоку річки. Задача даної роботи полягає в створенні конструкції водорегулювальної споруди поперечного типу для повного регулювання рівнів води на малих річках, яка буде мати високу міцність та велику довговічність і зможе забезпечити у період повеней та паводків плавне регулювання швидкості водного потоку річки в автоматичному режимі. Поставлена задача вирішується створенням водорегулювальної споруди поперечного типу, що складається із бетонних блоків або монолітного залізобетону та містить водопропускний отвір ступеневого профілю із збільшенням розмірів профілів у напрямку верхньої грані. Суть корисної моделі пояснюється кресленням, на якому зображена запропонована водорегулювальна споруда (Фіг. 3). Водорегулювальна споруда поперечного типу (9) перегороджує русло малої річки (1), зменшує швидкість водного потоку та створює водосховище (2). Виконується водорегулювальна споруда із залізобетонних блоків або монолітного залізобетону (10) та містить водопропускний отвір ступеневого профілю із збільшенням розміру профілів (11) у напрямку верхньої грані. Дно річки захищає від розмиву кам'яний накид (8). Бетонні блоки або монолітний залізобетон забезпечують високу міцність та велику довговічність споруди, а наявність в споруді водопропускного отвору ступеневого профілю забезпечує при наповненні водосховища у період повеней та паводків плавне регулювання швидкості водного потоку малої річки в автоматичному режимі за рахунок почергового включення у роботу профільних водопропускних отворів. Порівняльний аналіз технічного рішення, що заявляється, з аналогом та прототипом дозволяє зробити висновок, що наявність в водорегулювальній споруді водопропускного отвору ступеневого профілю, який забезпечує у період повеней та паводків плавне регулювання швидкості водного потоку малої річки в автоматичному режимі, є новим технічним рішенням. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна". 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Водорегулювальна споруда, що розміщується поперек русла малої річки та виконана із збірних залізобетонних блоків або монолітного залізобетону, яка відрізняється тим, що вона містить водопропускний отвір ступеневого профілю, який забезпечує у період повеней та паводків плавне регулювання швидкості водного потоку малої річки в автоматичному режимі. 1 UA 86674 U 2 UA 86674 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
