Спосіб біління вовняного волокна

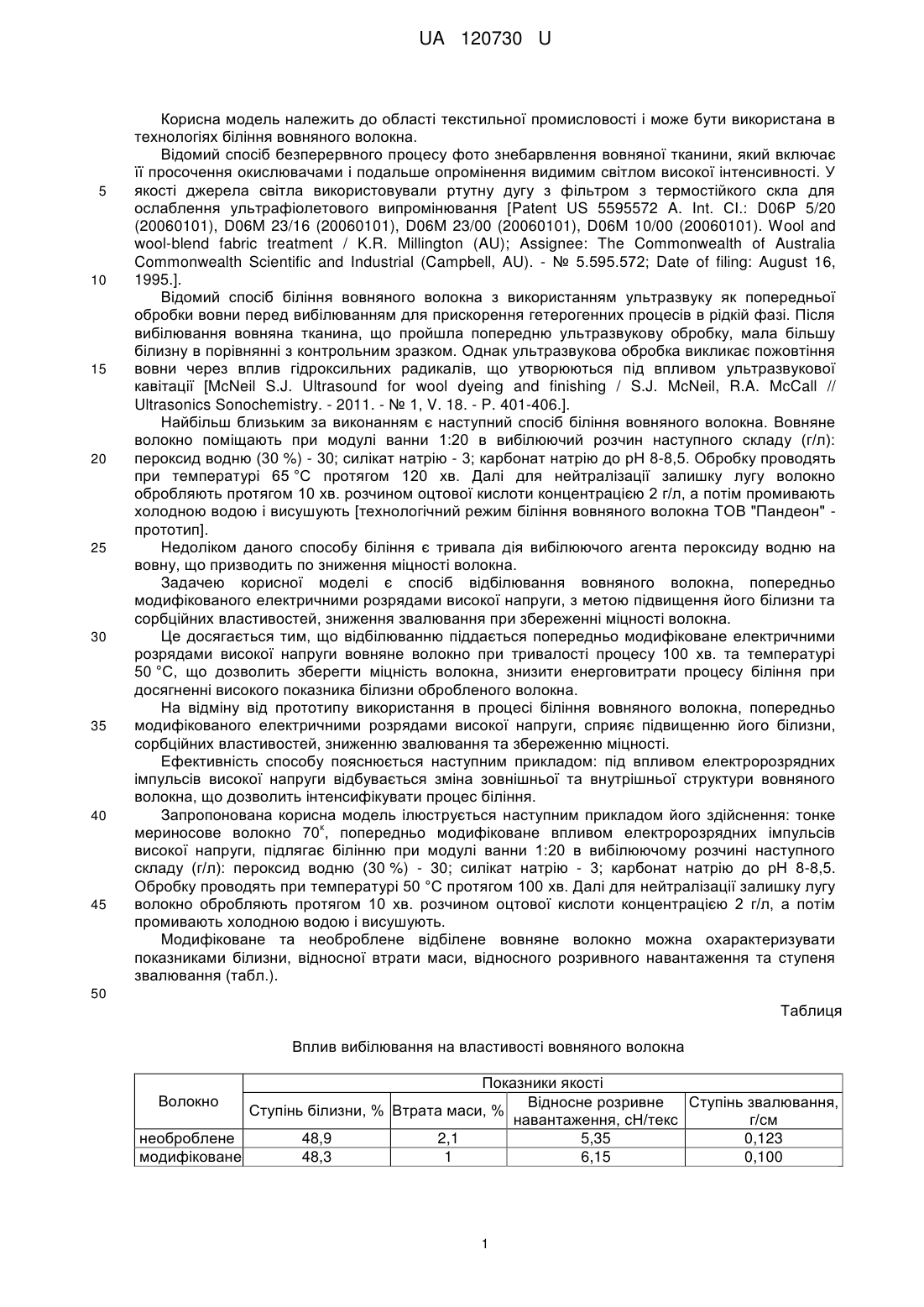

Реферат: Спосіб біління вовняного волокна включає пероксидне відбілювання вовняного волокна. При цьому біління проводять попередньо модифікованого електричними розрядами високої напруги вовняного волокна при тривалості процесу 100 хв. та температурі 50 °C. UA 120730 U (12) UA 120730 U UA 120730 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області текстильної промисловості і може бути використана в технологіях біління вовняного волокна. Відомий спосіб безперервного процесу фото знебарвлення вовняної тканини, який включає її просочення окислювачами і подальше опромінення видимим світлом високої інтенсивності. У якості джерела світла використовували ртутну дугу з фільтром з термостійкого скла для ослаблення ультрафіолетового випромінювання [Patent US 5595572 A. Int. СІ.: D06P 5/20 (20060101), D06M 23/16 (20060101), D06M 23/00 (20060101), D06M 10/00 (20060101). Wool and wool-blend fabric treatment / K.R. Millington (AU); Assignee: The Commonwealth of Australia Commonwealth Scientific and Industrial (Campbell, AU). - № 5.595.572; Date of filing: August 16, 1995.]. Відомий спосіб біління вовняного волокна з використанням ультразвуку як попередньої обробки вовни перед вибілюванням для прискорення гетерогенних процесів в рідкій фазі. Після вибілювання вовняна тканина, що пройшла попередню ультразвукову обробку, мала більшу білизну в порівнянні з контрольним зразком. Однак ультразвукова обробка викликає пожовтіння вовни через вплив гідроксильних радикалів, що утворюються під впливом ультразвукової кавітації [McNeil S.J. Ultrasound for wool dyeing and finishing / S.J. McNeil, R.A. McCall // Ultrasonics Sonochemistry. - 2011. - № 1, V. 18. - P. 401-406.]. Найбільш близьким за виконанням є наступний спосіб біління вовняного волокна. Вовняне волокно поміщають при модулі ванни 1:20 в вибілюючий розчин наступного складу (г/л): пероксид водню (30 %) - 30; силікат натрію - 3; карбонат натрію до рН 8-8,5. Обробку проводять при температурі 65 °C протягом 120 хв. Далі для нейтралізації залишку лугу волокно обробляють протягом 10 хв. розчином оцтової кислоти концентрацією 2 г/л, а потім промивають холодною водою і висушують [технологічний режим біління вовняного волокна ТОВ "Пандеон" прототип]. Недоліком даного способу біління є тривала дія вибілюючого агента пероксиду водню на вовну, що призводить по зниження міцності волокна. Задачею корисної моделі є спосіб відбілювання вовняного волокна, попередньо модифікованого електричними розрядами високої напруги, з метою підвищення його білизни та сорбційних властивостей, зниження звалювання при збереженні міцності волокна. Це досягається тим, що відбілюванню піддається попередньо модифіковане електричними розрядами високої напруги вовняне волокно при тривалості процесу 100 хв. та температурі 50 °C, що дозволить зберегти міцність волокна, знизити енерговитрати процесу біління при досягненні високого показника білизни обробленого волокна. На відміну від прототипу використання в процесі біління вовняного волокна, попередньо модифікованого електричними розрядами високої напруги, сприяє підвищенню його білизни, сорбційних властивостей, зниженню звалювання та збереженню міцності. Ефективність способу пояснюється наступним прикладом: під впливом електророзрядних імпульсів високої напруги відбувається зміна зовнішньої та внутрішньої структури вовняного волокна, що дозволить інтенсифікувати процес біління. Запропонована корисна модель ілюструється наступним прикладом його здійснення: тонке к мериносове волокно 70 , попередньо модифіковане впливом електророзрядних імпульсів високої напруги, підлягає білінню при модулі ванни 1:20 в вибілюючому розчині наступного складу (г/л): пероксид водню (30 %) - 30; силікат натрію - 3; карбонат натрію до рН 8-8,5. Обробку проводять при температурі 50 °C протягом 100 хв. Далі для нейтралізації залишку лугу волокно обробляють протягом 10 хв. розчином оцтової кислоти концентрацією 2 г/л, а потім промивають холодною водою і висушують. Модифіковане та необроблене відбілене вовняне волокно можна охарактеризувати показниками білизни, відносної втрати маси, відносного розривного навантаження та ступеня звалювання (табл.). 50 Таблиця Вплив вибілювання на властивості вовняного волокна Показники якості Відносне розривне Ступінь звалювання, Ступінь білизни, % Втрата маси, % навантаження, сН/текс г/см необроблене 48,9 2,1 5,35 0,123 модифіковане 48,3 1 6,15 0,100 Волокно 1 UA 120730 U 5 10 15 20 25 Аналіз представлених даних (табл.) показує, що в процесі вибілювання модифікованої вовни за запропонованим режимом можна досягти високих показників білизни 48,3 %. Підвищення відносної розривної навантаження вибіленого модифікованого волокна обумовлено змінами надмолекулярної структури кератину під впливом електричних розрядів високої напруги. Показник втрати маси є комплексною характеристикою втрат вовняного волокна за рахунок деструкції кератину в процесі вибілювання. Зміна маси волокна визначали по відношенню до маси невибіленої зразка. Дані, представлені в табл., показують, що попередня дія електророзрядних імпульсів високої напруги сприяє меншій втраті маси модифікованої вовни в процесі вибілювання, що свідчить про більшу стійкість до гідролізу поліпептидних ланцюгів кератину модифікованого волокна. Після дії електророзрядних імпульсів високої напруги звалювання вибіленої модифікованої вовни менше, ніж у відповідних зразків необробленого волокна, що свідчить про переваги модифікованої вовни. Таким чином, на підставі отриманих результатів можна зробити висновок, що спосіб біління попередньо модифікованого дією електророзрядних імпульсів високої напруги вовняного волокна при скороченні тривалості та зниженні температури процесу біління дозволяє отримати відбілене волокно високої якості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб біління вовняного волокна, що включає пероксидне відбілювання вовняного волокна, який відрізняється тим, що біління проводять попередньо модифікованого електричними розрядами високої напруги вовняного волокна при тривалості процесу 100 хв. та температурі 50 °C. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
