Калібратор

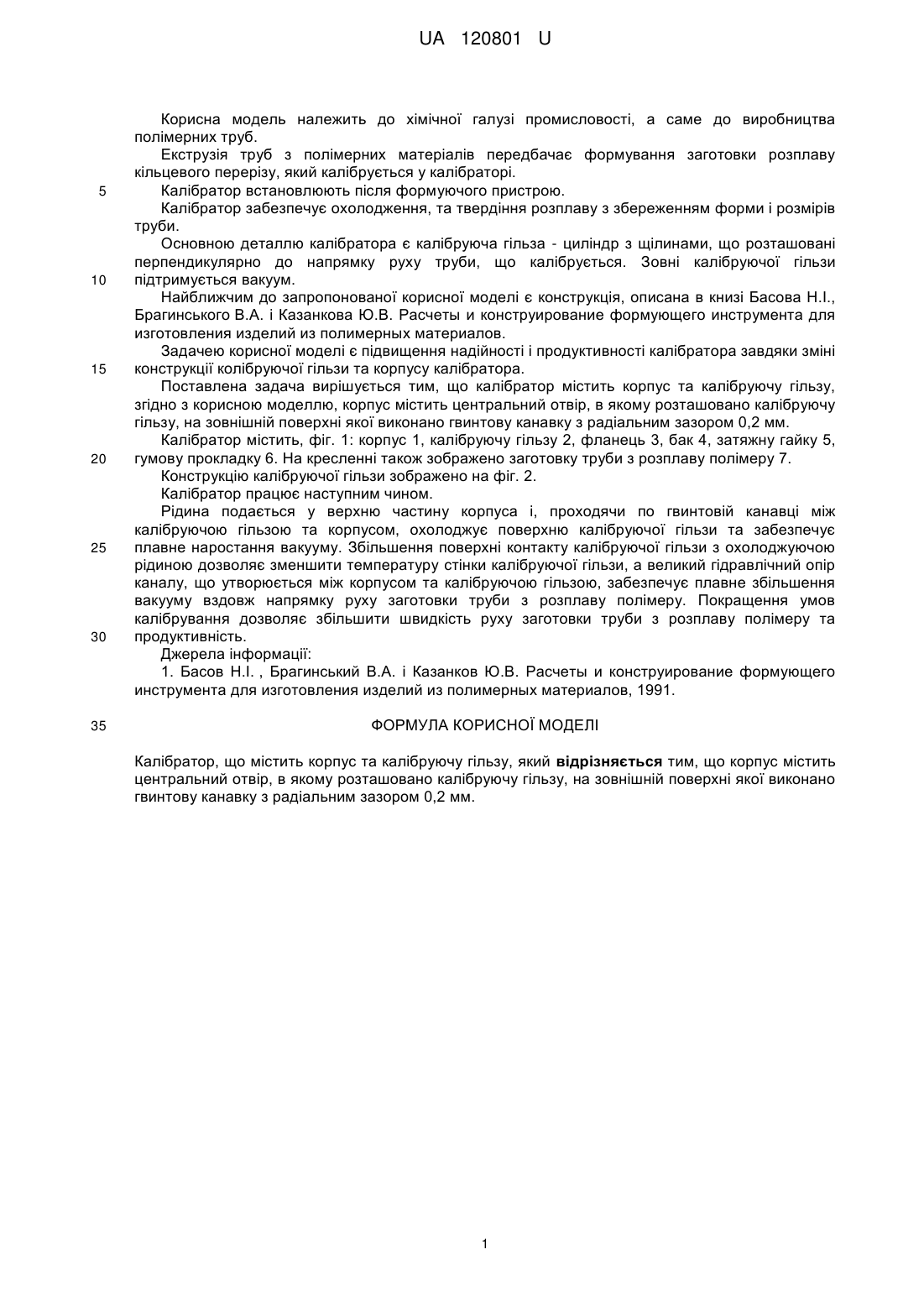

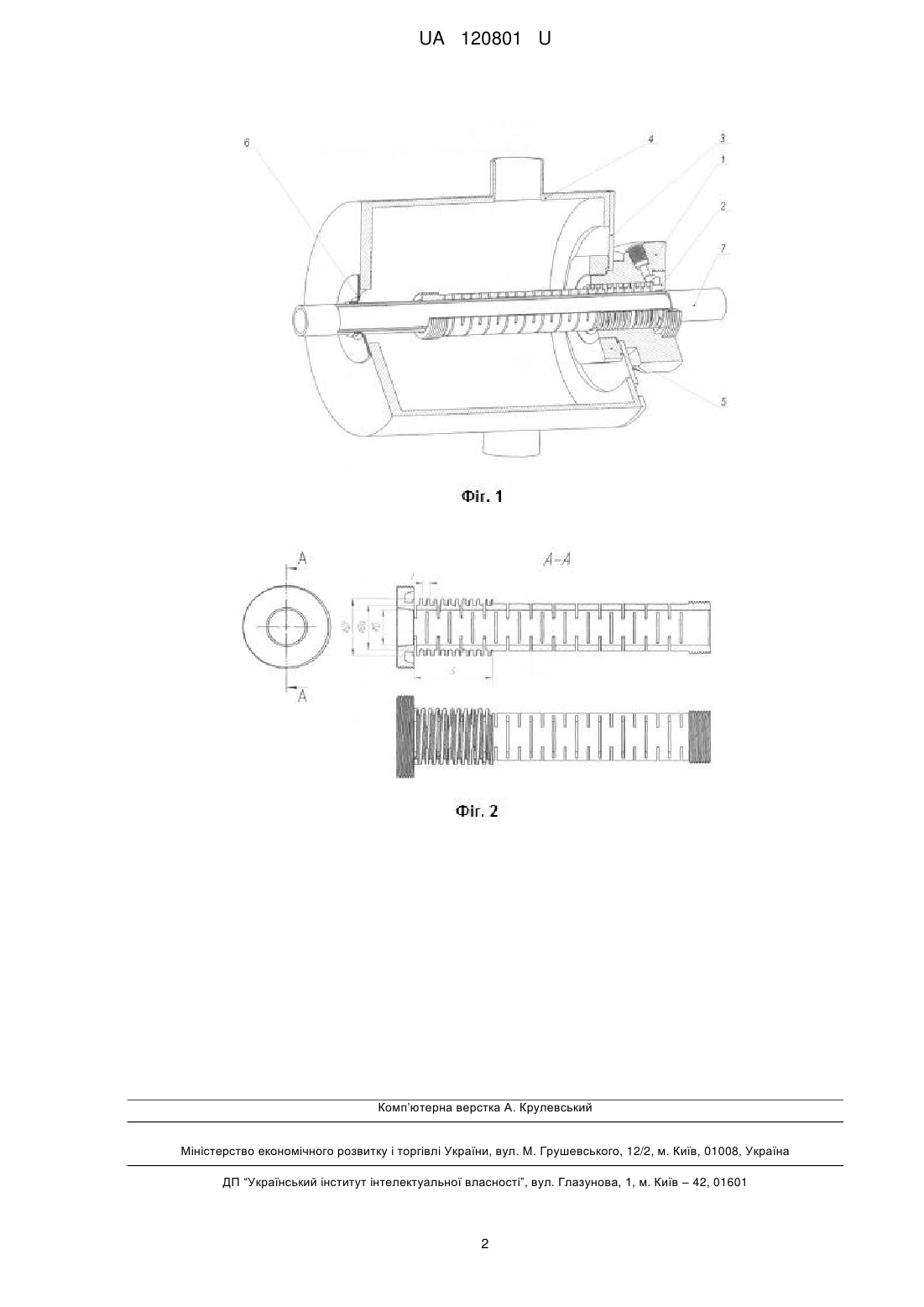

Реферат: Калібратор містить корпус та калібруючу гільзу. Корпус містить центральний отвір, в якому розташовано калібруючу гільзу, на зовнішній поверхні якої виконано гвинтову канавку з радіальним зазором 0,2 мм. UA 120801 U (54) КАЛІБРАТОР UA 120801 U UA 120801 U 5 10 15 20 25 30 35 Корисна модель належить до хімічної галузі промисловості, а саме до виробництва полімерних труб. Екструзія труб з полімерних матеріалів передбачає формування заготовки розплаву кільцевого перерізу, який калібрується у калібраторі. Калібратор встановлюють після формуючого пристрою. Калібратор забезпечує охолодження, та твердіння розплаву з збереженням форми і розмірів труби. Основною деталлю калібратора є калібруюча гільза - циліндр з щілинами, що розташовані перпендикулярно до напрямку руху труби, що калібрується. Зовні калібруючої гільзи підтримується вакуум. Найближчим до запропонованої корисної моделі є конструкція, описана в книзі Басова Н.І., Брагинського В.А. і Казанкова Ю.В. Расчеты и конструирование формующего инструмента для изготовления изделий из полимерных материалов. Задачею корисної моделі є підвищення надійності і продуктивності калібратора завдяки зміні конструкції колібруючої гільзи та корпусу калібратора. Поставлена задача вирішується тим, що калібратор містить корпус та калібруючу гільзу, згідно з корисною моделлю, корпус містить центральний отвір, в якому розташовано калібруючу гільзу, на зовнішній поверхні якої виконано гвинтову канавку з радіальним зазором 0,2 мм. Калібратор містить, фіг. 1: корпус 1, калібруючу гільзу 2, фланець 3, бак 4, затяжну гайку 5, гумову прокладку 6. На кресленні також зображено заготовку труби з розплаву полімеру 7. Конструкцію калібруючої гільзи зображено на фіг. 2. Калібратор працює наступним чином. Рідина подається у верхню частину корпуса і, проходячи по гвинтовій канавці між калібруючою гільзою та корпусом, охолоджує поверхню калібруючої гільзи та забезпечує плавне наростання вакууму. Збільшення поверхні контакту калібруючої гільзи з охолоджуючою рідиною дозволяє зменшити температуру стінки калібруючої гільзи, а великий гідравлічний опір каналу, що утворюється між корпусом та калібруючою гільзою, забезпечує плавне збільшення вакууму вздовж напрямку руху заготовки труби з розплаву полімеру. Покращення умов калібрування дозволяє збільшити швидкість руху заготовки труби з розплаву полімеру та продуктивність. Джерела інформації: 1. Басов Н.І. , Брагинський В.А. і Казанков Ю.В. Расчеты и конструирование формующего инструмента для изготовления изделий из полимерных материалов, 1991. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Калібратор, що містить корпус та калібруючу гільзу, який відрізняється тим, що корпус містить центральний отвір, в якому розташовано калібруючу гільзу, на зовнішній поверхні якої виконано гвинтову канавку з радіальним зазором 0,2 мм. 1 UA 120801 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
