Пристрій розрядної камери для обробки насіння в полі високочастотного коронного розряду

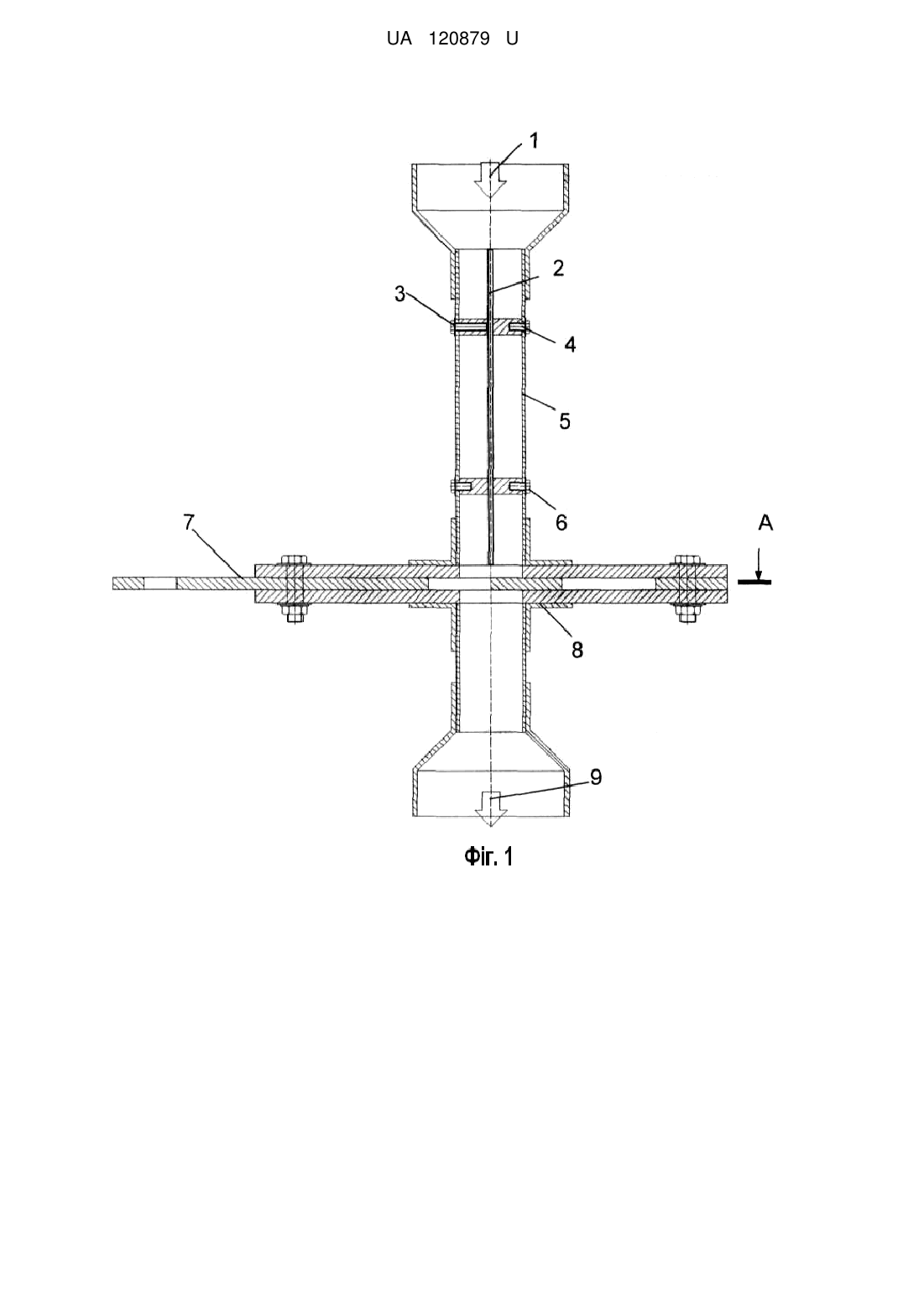

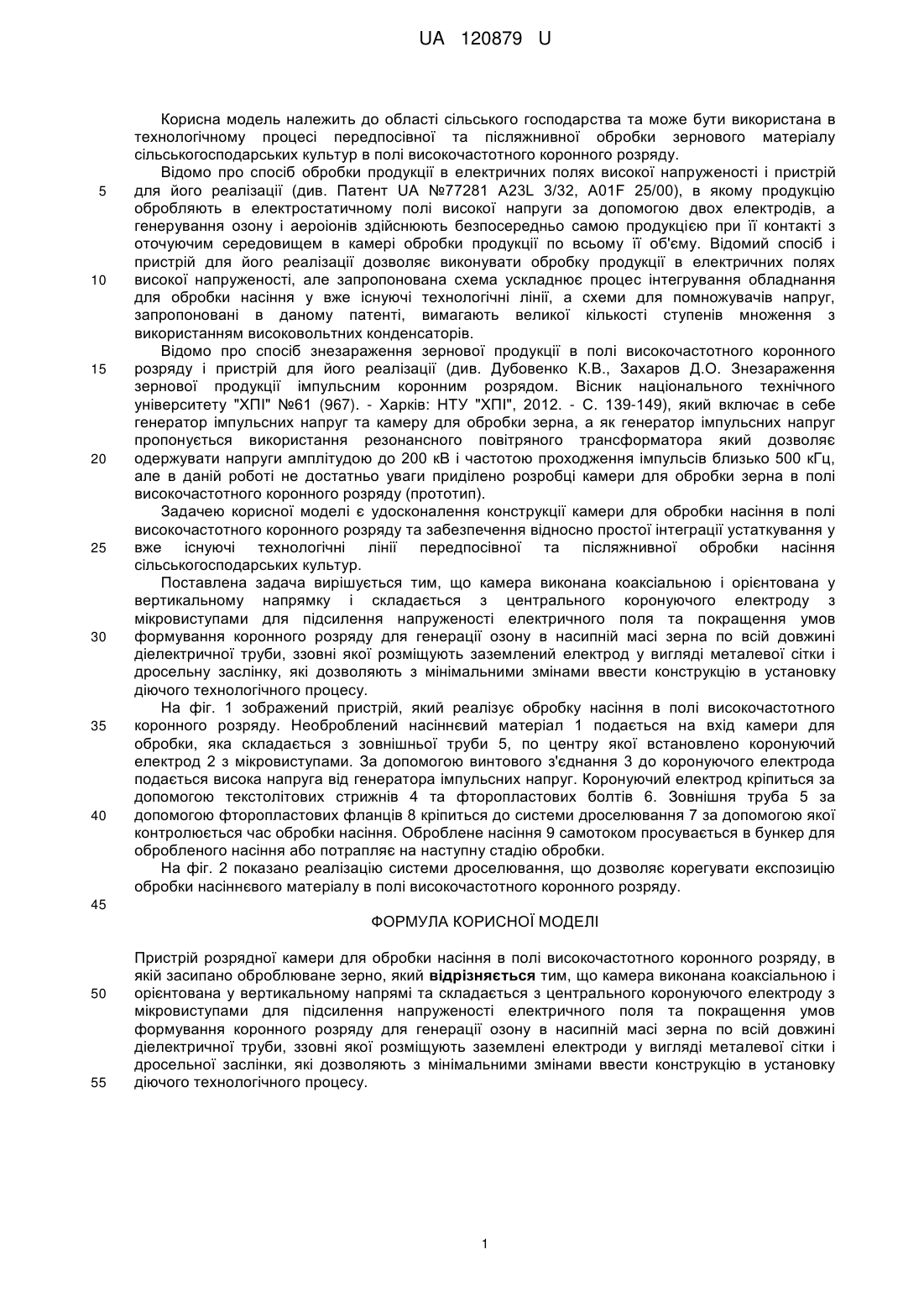

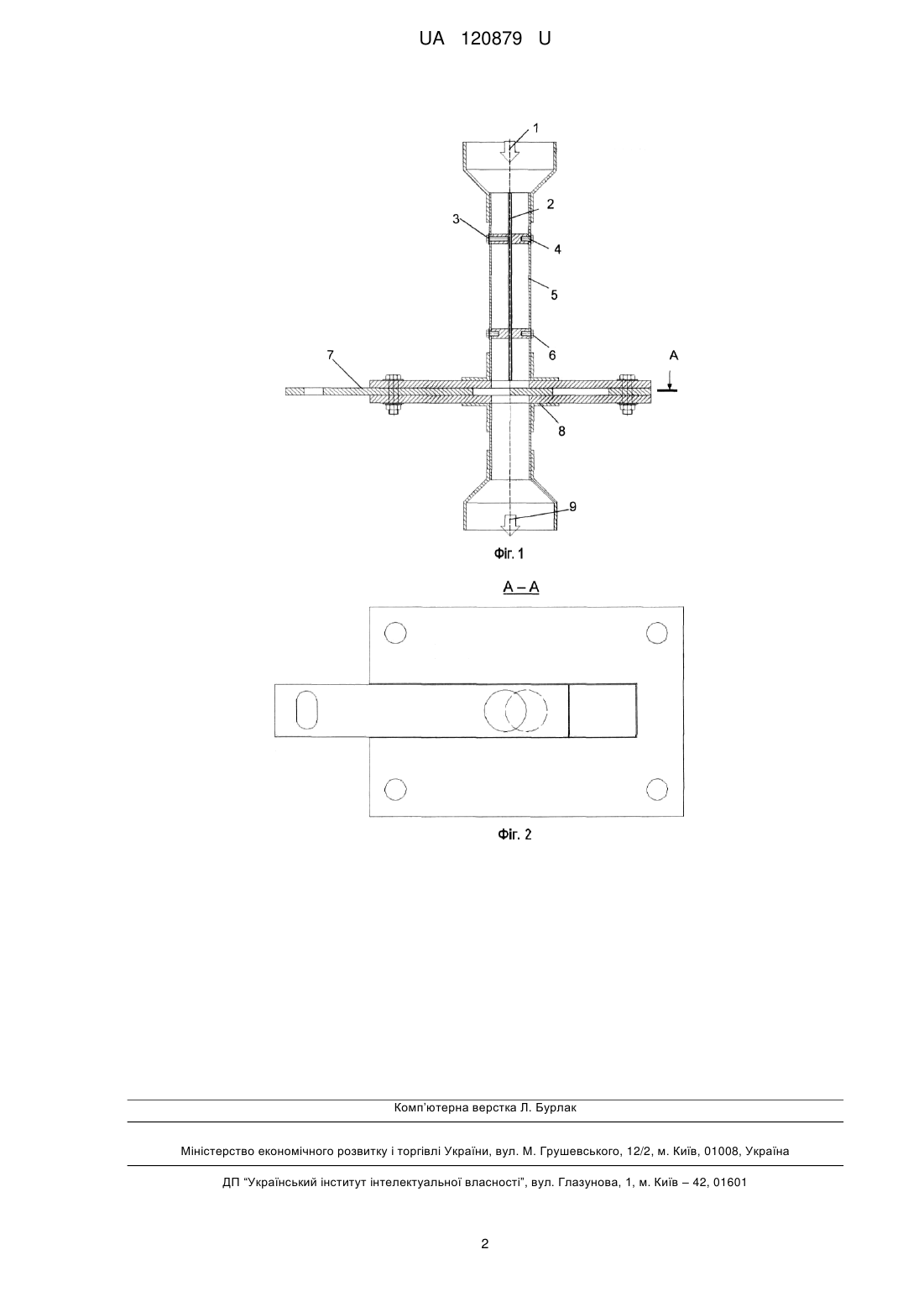

Реферат: Заявлено пристрій розрядної камери для обробки насіння в полі високочастотного коронного розряду, в якій засипано оброблюване зерно. Камера виконана коаксіальною і орієнтована у вертикальному напрямі та складається з центрального коронуючого електроду з мікровиступами для підсилення напруженості електричного поля та покращення умов формування коронного розряду для генерації озону в насипній масі зерна по всій довжині діелектричної труби, ззовні якої розміщують заземлені електроди у вигляді металевої сітки і дросельної заслінки, які дозволяють з мінімальними змінами ввести конструкцію в установку діючого технологічного процесу. UA 120879 U (54) ПРИСТРІЙ РОЗРЯДНОЇ КАМЕРИ ДЛЯ ОБРОБКИ НАСІННЯ В ПОЛІ ВИСОКОЧАСТОТНОГО КОРОННОГО РОЗРЯДУ UA 120879 U UA 120879 U 5 10 15 20 25 30 35 40 Корисна модель належить до області сільського господарства та може бути використана в технологічному процесі передпосівної та післяжнивної обробки зернового матеріалу сільськогосподарських культур в полі високочастотного коронного розряду. Відомо про спосіб обробки продукції в електричних полях високої напруженості і пристрій для його реалізації (див. Патент UA №77281 A23L 3/32, A01F 25/00), в якому продукцію обробляють в електростатичному полі високої напруги за допомогою двох електродів, а генерування озону і аероіонів здійснюють безпосередньо самою продукцією при її контакті з оточуючим середовищем в камері обробки продукції по всьому її об'єму. Відомий спосіб і пристрій для його реалізації дозволяє виконувати обробку продукції в електричних полях високої напруженості, але запропонована схема ускладнює процес інтегрування обладнання для обробки насіння у вже існуючі технологічні лінії, а схеми для помножувачів напруг, запропоновані в даному патенті, вимагають великої кількості ступенів множення з використанням високовольтних конденсаторів. Відомо про спосіб знезараження зернової продукції в полі високочастотного коронного розряду і пристрій для його реалізації (див. Дубовенко К.В., Захаров Д.О. Знезараження зернової продукції імпульсним коронним розрядом. Вісник національного технічного університету "ХПІ" №61 (967). - Харків: НТУ "ХПІ", 2012. - С. 139-149), який включає в себе генератор імпульсних напруг та камеру для обробки зерна, а як генератор імпульсних напруг пропонується використання резонансного повітряного трансформатора який дозволяє одержувати напруги амплітудою до 200 кВ і частотою проходження імпульсів близько 500 кГц, але в даній роботі не достатньо уваги приділено розробці камери для обробки зерна в полі високочастотного коронного розряду (прототип). Задачею корисної моделі є удосконалення конструкції камери для обробки насіння в полі високочастотного коронного розряду та забезпечення відносно простої інтеграції устаткування у вже існуючі технологічні лінії передпосівної та післяжнивної обробки насіння сільськогосподарських культур. Поставлена задача вирішується тим, що камера виконана коаксіальною і орієнтована у вертикальному напрямку і складається з центрального коронуючого електроду з мікровиступами для підсилення напруженості електричного поля та покращення умов формування коронного розряду для генерації озону в насипній масі зерна по всій довжині діелектричної труби, ззовні якої розміщують заземлений електрод у вигляді металевої сітки і дросельну заслінку, які дозволяють з мінімальними змінами ввести конструкцію в установку діючого технологічного процесу. На фіг. 1 зображений пристрій, який реалізує обробку насіння в полі високочастотного коронного розряду. Необроблений насіннєвий матеріал 1 подається на вхід камери для обробки, яка складається з зовнішньої труби 5, по центру якої встановлено коронуючий електрод 2 з мікровиступами. За допомогою винтового з'єднання 3 до коронуючого електрода подається висока напруга від генератора імпульсних напруг. Коронуючий електрод кріпиться за допомогою текстолітових стрижнів 4 та фторопластових болтів 6. Зовнішня труба 5 за допомогою фторопластових фланців 8 кріпиться до системи дроселювання 7 за допомогою якої контролюється час обробки насіння. Оброблене насіння 9 самотоком просувається в бункер для обробленого насіння або потрапляє на наступну стадію обробки. На фіг. 2 показано реалізацію системи дроселювання, що дозволяє корегувати експозицію обробки насіннєвого матеріалу в полі високочастотного коронного розряду. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій розрядної камери для обробки насіння в полі високочастотного коронного розряду, в якій засипано оброблюване зерно, який відрізняється тим, що камера виконана коаксіальною і орієнтована у вертикальному напрямі та складається з центрального коронуючого електроду з мікровиступами для підсилення напруженості електричного поля та покращення умов формування коронного розряду для генерації озону в насипній масі зерна по всій довжині діелектричної труби, ззовні якої розміщують заземлені електроди у вигляді металевої сітки і дросельної заслінки, які дозволяють з мінімальними змінами ввести конструкцію в установку діючого технологічного процесу. 1 UA 120879 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
