Спосіб реконструкції опорної системи доменної печі

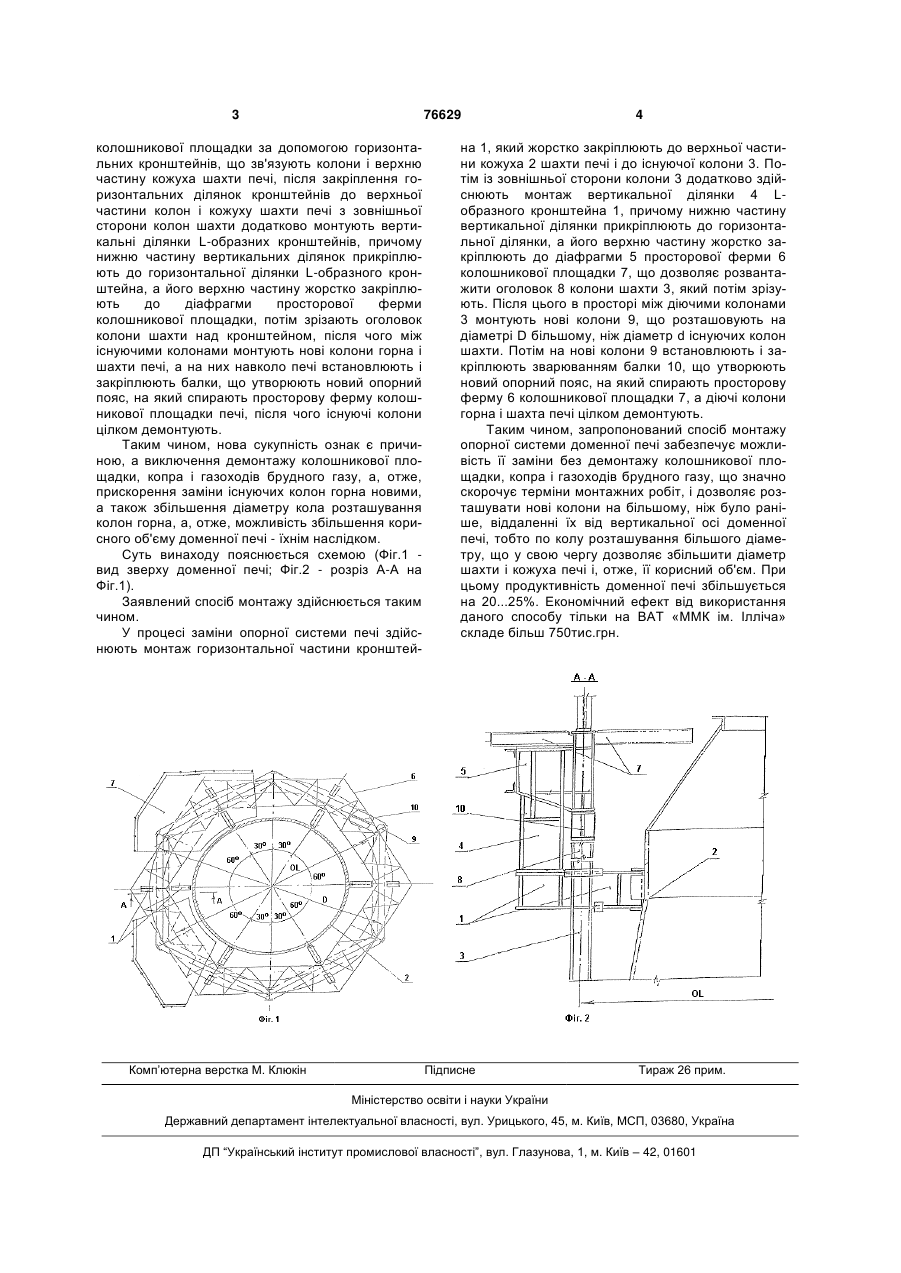

Спосіб реконструкції опорної системи доменної печі, що включає заміну колон шахти і горна C2 2 (19) 1 3 76629 колошникової площадки за допомогою горизонтальних кронштейнів, що зв'язують колони і верхню частину кожуха шахти печі, після закріплення горизонтальних ділянок кронштейнів до верхньої частини колон і кожуху шахти печі з зовнішньої сторони колон шахти додатково монтують вертикальні ділянки L-образних кронштейнів, причому нижню частину вертикальних ділянок прикріплюють до горизонтальної ділянки L-образного кронштейна, а його верхню частину жорстко закріплюють до діафрагми просторової ферми колошникової площадки, потім зрізають оголовок колони шахти над кронштейном, після чого між існуючими колонами монтують нові колони горна і шахти печі, а на них навколо печі встановлюють і закріплюють балки, що утворюють новий опорний пояс, на який спирають просторову ферму колошникової площадки печі, після чого існуючі колони цілком демонтують. Таким чином, нова сукупність ознак є причиною, а виключення демонтажу колошникової площадки, копра і газоходів брудного газу, а, отже, прискорення заміни існуючих колон горна новими, а також збільшення діаметру кола розташування колон горна, а, отже, можливість збільшення корисного об'єму доменної печі - їхнім наслідком. Суть винаходу пояснюється схемою (Фіг.1 вид зверху доменної печі; Фіг.2 - розріз А-А на Фіг.1). Заявлений спосіб монтажу здійснюється таким чином. У процесі заміни опорної системи печі здійснюють монтаж горизонтальної частини кронштей Комп’ютерна верстка М. Клюкін 4 на 1, який жорстко закріплюють до верхньої частини кожуха 2 шахти печі і до існуючої колони 3. Потім із зовнішньої сторони колони 3 додатково здійснюють монтаж вертикальної ділянки 4 Lобразного кронштейна 1, причому нижню частину вертикальної ділянки прикріплюють до горизонтальної ділянки, а його верхню частину жорстко закріплюють до діафрагми 5 просторової ферми 6 колошникової площадки 7, що дозволяє розвантажити оголовок 8 колони шахти 3, який потім зрізують. Після цього в просторі між діючими колонами 3 монтують нові колони 9, що розташовують на діаметрі D більшому, ніж діаметр d існуючих колон шахти. Потім на нові колони 9 встановлюють і закріплюють зварюванням балки 10, що утворюють новий опорний пояс, на який спирають просторову ферму 6 колошникової площадки 7, а діючі колони горна і шахта печі цілком демонтують. Таким чином, запропонований спосіб монтажу опорної системи доменної печі забезпечує можливість її заміни без демонтажу колошникової площадки, копра і газоходів брудного газу, що значно скорочує терміни монтажних робіт, і дозволяє розташувати нові колони на більшому, ніж було раніше, віддаленні їх від вертикальної осі доменної печі, тобто по колу розташування більшого діаметру, що у свою чергу дозволяє збільшити діаметр шахти і кожуха печі і, отже, її корисний об'єм. При цьому продуктивність доменної печі збільшується на 20...25%. Економічний ефект від використання даного способу тільки на ВАТ «ММК ім. Ілліча» складе більш 750тис.грн. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
