Спосіб імплозійної кумулятивної перфорації

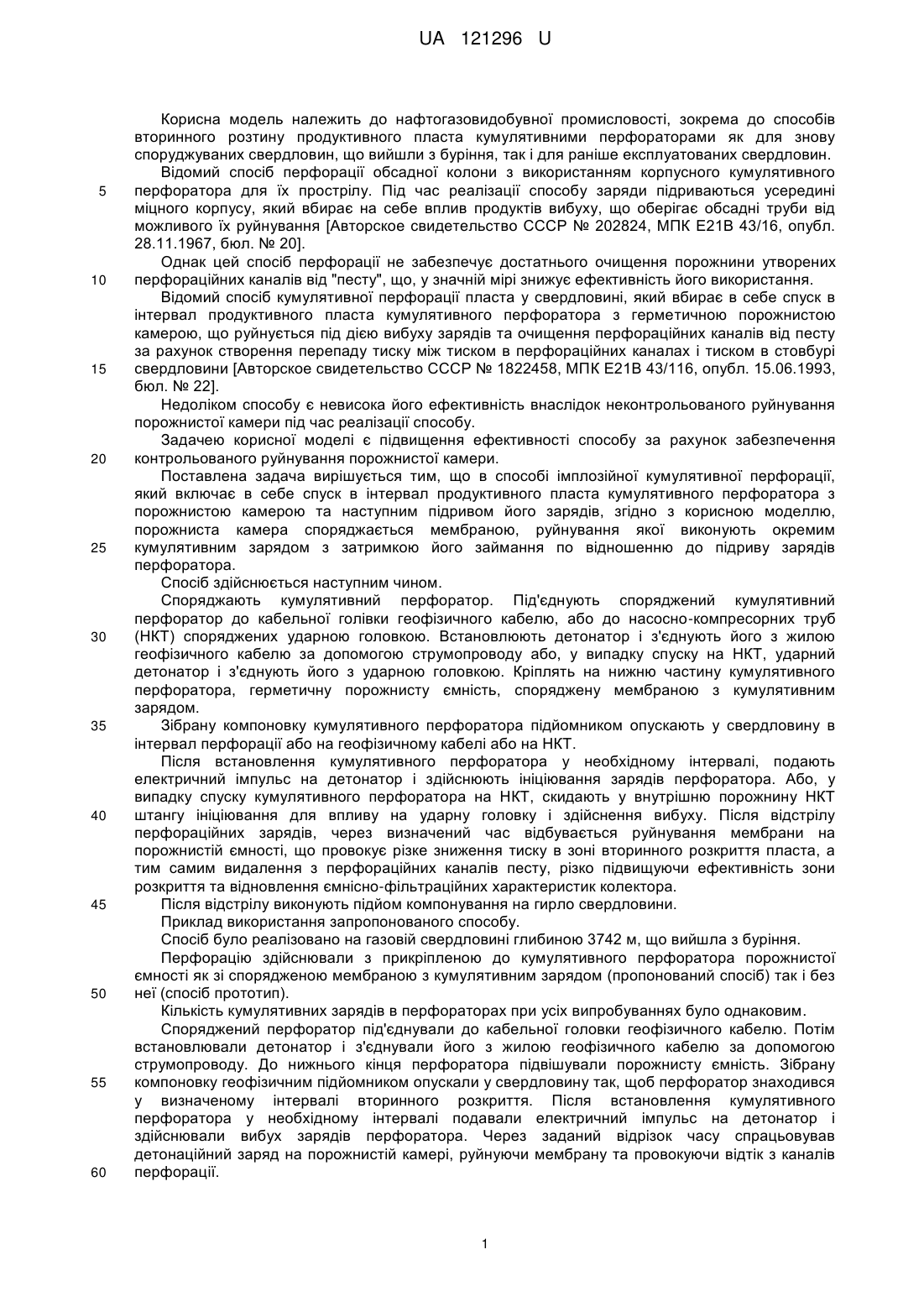

Реферат: Спосіб імплозійної кумулятивної перфорації включає спуск в інтервал продуктивного пласта кумулятивного перфоратора з порожнистою камерою та наступним підривом його зарядів. Порожниста камера споряджається мембраною, руйнування якої виконують окремим кумулятивним зарядом з затримкою його займання по відношенню до підриву зарядів перфоратора. UA 121296 U (12) UA 121296 U UA 121296 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості, зокрема до способів вторинного розтину продуктивного пласта кумулятивними перфораторами як для знову споруджуваних свердловин, що вийшли з буріння, так і для раніше експлуатованих свердловин. Відомий спосіб перфорації обсадної колони з використанням корпусного кумулятивного перфоратора для їх прострілу. Під час реалізації способу заряди підриваються усередині міцного корпусу, який вбирає на себе вплив продуктів вибуху, що оберігає обсадні труби від можливого їх руйнування [Авторское свидетельство СССР № 202824, МПК Е21В 43/16, опубл. 28.11.1967, бюл. № 20]. Однак цей спосіб перфорації не забезпечує достатнього очищення порожнини утворених перфораційних каналів від "песту", що, у значній мірі знижує ефективність його використання. Відомий спосіб кумулятивної перфорації пласта у свердловині, який вбирає в себе спуск в інтервал продуктивного пласта кумулятивного перфоратора з герметичною порожнистою камерою, що руйнується під дією вибуху зарядів та очищення перфораційних каналів від песту за рахунок створення перепаду тиску між тиском в перфораційних каналах і тиском в стовбурі свердловини [Авторское свидетельство СССР № 1822458, МПК Е21В 43/116, опубл. 15.06.1993, бюл. № 22]. Недоліком способу є невисока його ефективність внаслідок неконтрольованого руйнування порожнистої камери під час реалізації способу. Задачею корисної моделі є підвищення ефективності способу за рахунок забезпечення контрольованого руйнування порожнистої камери. Поставлена задача вирішується тим, що в способі імплозійної кумулятивної перфорації, який включає в себе спуск в інтервал продуктивного пласта кумулятивного перфоратора з порожнистою камерою та наступним підривом його зарядів, згідно з корисною моделлю, порожниста камера споряджається мембраною, руйнування якої виконують окремим кумулятивним зарядом з затримкою його займання по відношенню до підриву зарядів перфоратора. Спосіб здійснюється наступним чином. Споряджають кумулятивний перфоратор. Під'єднують споряджений кумулятивний перфоратор до кабельної голівки геофізичного кабелю, або до насосно-компресорних труб (НКТ) споряджених ударною головкою. Встановлюють детонатор і з'єднують його з жилою геофізичного кабелю за допомогою струмопроводу або, у випадку спуску на НКТ, ударний детонатор і з'єднують його з ударною головкою. Кріплять на нижню частину кумулятивного перфоратора, герметичну порожнисту ємність, споряджену мембраною з кумулятивним зарядом. Зібрану компоновку кумулятивного перфоратора підйомником опускають у свердловину в інтервал перфорації або на геофізичному кабелі або на НКТ. Після встановлення кумулятивного перфоратора у необхідному інтервалі, подають електричний імпульс на детонатор і здійснюють ініціювання зарядів перфоратора. Або, у випадку спуску кумулятивного перфоратора на НКТ, скидають у внутрішню порожнину НКТ штангу ініціювання для впливу на ударну головку і здійснення вибуху. Після відстрілу перфораційних зарядів, через визначений час відбувається руйнування мембрани на порожнистій ємності, що провокує різке зниження тиску в зоні вторинного розкриття пласта, а тим самим видалення з перфораційних каналів песту, різко підвищуючи ефективність зони розкриття та відновлення ємнісно-фільтраційних характеристик колектора. Після відстрілу виконують підйом компонування на гирло свердловини. Приклад використання запропонованого способу. Спосіб було реалізовано на газовій свердловині глибиною 3742 м, що вийшла з буріння. Перфорацію здійснювали з прикріпленою до кумулятивного перфоратора порожнистої ємності як зі спорядженою мембраною з кумулятивним зарядом (пропонований спосіб) так і без неї (спосіб прототип). Кількість кумулятивних зарядів в перфораторах при усіх випробуваннях було однаковим. Споряджений перфоратор під'єднували до кабельної головки геофізичного кабелю. Потім встановлювали детонатор і з'єднували його з жилою геофізичного кабелю за допомогою струмопроводу. До нижнього кінця перфоратора підвішували порожнисту ємність. Зібрану компоновку геофізичним підйомником опускали у свердловину так, щоб перфоратор знаходився у визначеному інтервалі вторинного розкриття. Після встановлення кумулятивного перфоратора у необхідному інтервалі подавали електричний імпульс на детонатор і здійснювали вибух зарядів перфоратора. Через заданий відрізок часу спрацьовував детонаційний заряд на порожнистій камері, руйнуючи мембрану та провокуючи відтік з каналів перфорації. 1 UA 121296 U Результати випробувань наведено у таблиці. Таблиця № п/п 1. 2. 3. 4. 5 10 15 За способом прототипом 4 18 2,7 13,7 Параметр Інтервал перфорації, м Щільність перфорації, отворів/м 2 Проникність, мкм 3 Дебіт свердловини, тис. м /доба За запропонованим способом 4 18 15,3 61,4 Технічна перевага запропонованого способу кумулятивної перфорації полягає у тому, що за його використання повністю зберігається не тільки первісна проникність продуктивного пласта, але й значно покращується проникність у привибійній зоні, що дає змогу не проводити після перфорації заходи з відновлення та збільшенню первісної проникності. А це, у свою чергу, не вимагає додаткових істотних трудових та матеріальних витрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб імплозійної кумулятивної перфорації, який вбирає в себе спуск в інтервал продуктивного пласта кумулятивного перфоратора з порожнистою камерою та наступним підривом його зарядів, який відрізняється тим, що порожниста камера споряджається мембраною, руйнування якої виконують окремим кумулятивним зарядом з затримкою його займання по відношенню до підриву зарядів перфоратора. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
