Пристрій для пробивання багатошарових перешкод при перфорації свердловин

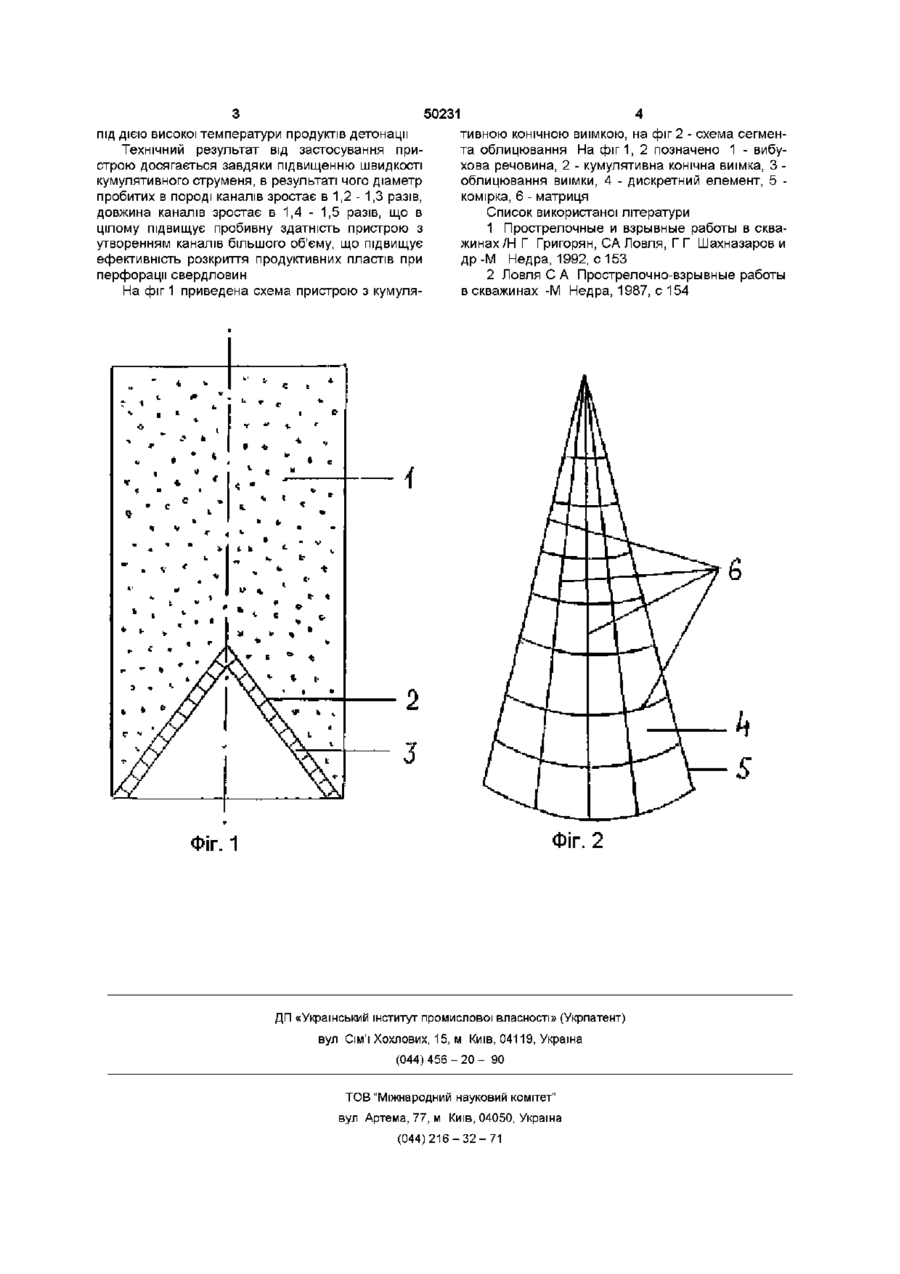

Пристрій для пробивання багатошарових перешкод при перфорації свердловин, що містить циліндричний заряд вибухової речовини з кумулятивною конічною виїмкою, який відрізняється тим, що облицювання виїмки створене із металевих або композитних дискретних елементів, скріплених між собою матрицею із полімерних матеріалів Винахід відноситься до засобів розкриття продуктивних пластів при перфорації свердловин Відомий пристрій для пробивання багатошарових перешкод при перфорації свердловин, що включає циліндричний заряд вибухової речовини з кумулятивною конічною виїмкою, яка облицьована суцільним металом [1] Недоліком пристрою є те, що частина металу хвостової частини кумулятивного струменя деформується в стрижень, який здатний частково або ж повністю перекривати утворений при перфорації канал в породі, що знижує ефективність перфораційних робіт Найбільш близьким до заявленого є пристрій для пробивання багатошарових перешкод при перфорації свердловин [2], в якому кумулятивна конічна виїмка циліндричного заряду вибухової речовини виготовлена із порошків металів Хоча при виготовленні пристрою хвостова частина кумулятивного струменя випарюється під дією високої температури продуктів детонації вибухової речовини і засмічення пробитих каналів не має, все ж недоліком пристрою є те, що пробивна здатність його близька до зарядів, кумулятивна виїмка яких облицьована суцільним металом Завдання, на виконання якого спрямований винахід, є створення умов, що забезпечують збільшення швидкості кумулятивного струменя при перфорації свердловин Очікуваним від застосування пристрою технічним результатом є підвищення його пробивної здатності при перфорації свердловин Для досягнення технічного результату від застосування пристрою пропонується використати облицювання кумулятивної конічної виїмки, що створене із металевих або композитних дискретних елементів, скріплених між собою матрицею із полімерних матеріалів Здійснення винаходу проілюстровано кресленнями і досягається наступним чином Пристрій для перфорації свердловин містить заряд вибухової речовини 1 з кумулятивною конічною виїмкою 2, облицювання якої 3 створене із дискретних елементів 4, розташованих в комірках 5, об'єднаних між собою матрицею 6 з полімерних матеріалів В якості дискретних елементів можуть бути мідь, вольфрам, титан, металокераміка, композити та ІНШІ матеріали Діаметр комірок, в яких розташовуються дискретні елементи, складає від 1,0 до 5,0мм Після розміщення пристрою в свердловині на ВІДПОВІДНІЙ глибині здійснюють підрив заряду вибухової речовини 1, що супроводжується, завдяки застосуванню облицювання кумулятивної конічної виїмки у вигляді дискретних елементів, повним нерівноважним переходом внутрішньої енергії продуктів детонації вибухової речовини 1 в кінетичну енергію дискретних елементів облицювання 4 В подальшому, по мірі ударного стискання дискретних елементів облицювання формується кумулятивний струмінь у вигляді набору фрагментів, що летять один за другим із швидкістю в 1,5 - 2,0 разів більшою, порівняно з облицюванням із суцільного матеріалу, оскільки при застосуванні дискретних елементів збільшується поверхня їх контакту із продуктами детонації вибухової речовини Окрім того, пробиті в породі кумулятивним струменем канали не засмічуються хвостовою частиною кумулятивного струменя, оскільки вона випарюється CO сч о Ю 50231 тивною конічною виїмкою, на фіг 2 - схема сегменпід дією високої температури продуктів детонації та облицювання На фіг1, 2 позначено 1 - вибуТехнічний результат від застосування прихова речовина, 2 - кумулятивна конічна виїмка, 3 строю досягається завдяки підвищенню швидкості облицювання виїмки, 4 - дискретний елемент, 5 кумулятивного струменя, в результаті чого діаметр комірка, 6 - матриця пробитих в породі каналів зростає в 1,2 - 1,3 разів, довжина каналів зростає в 1,4 - 1,5 разів, що в Список використаної літератури цілому підвищує пробивну здатність пристрою з 1 Прострелочные и взрывные работы в скваутворенням каналів більшого об'єму, що підвищує жинах/Н Г Григорян, СА Ловля, Г Г Шахназаров и ефективність розкриття продуктивних пластів при др-М Недра, 1992, с 153 перфорації свердловин 2 Ловля С А Прострелочно-взрывные работы в скважинах -М Недра, 1987, с 154 На фіг 1 приведена схема пристрою з кумуля і 2 3 Фіг. 2 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
