Пристрій для пробивання багатошарових перешкод при перфорації свердловин

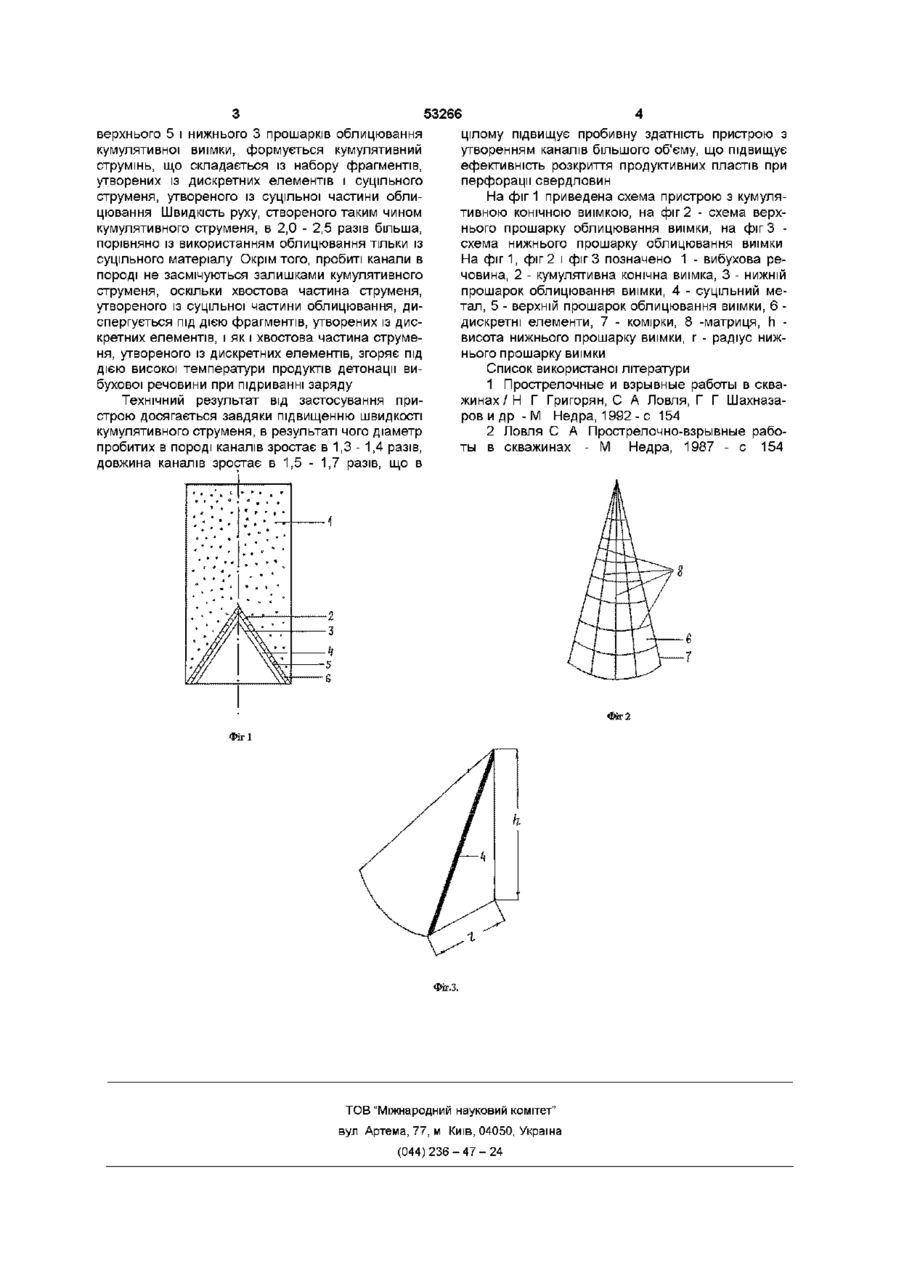

Пристрій для пробивання багатошарових перешкод при перфорації свердловин, що містить циліндричний заряд вибухової речовини з кумулятивною конічною виїмкою, який відрізняється тим, що облицювання виїмки виконане із двох прошарків верхнього, який складається із дискретних елементів - металів або композитів, скріплених між собою матрицею із полімерних матеріалів, та нижнього суцільного із металу Винахід відноситься до засобів розкриття продуктивних пластів при перфорації свердловин Відомий пристрій для пробивання багатошарових перешкод при перфорації свердловин, що включає циліндричний заряд вибухової речовини з кумулятивною конічною виїмкою, яка облицьована суцільним металом [1] Недоліком пристрою є те, що частина металу хвостової частини кумулятивного струменя деформується в стрижень, який здатний частково або ж і повністю перекривати утворений при перфорації канал в породі, що знижує ефективність перфораційних робіт Найбільш близьким до заявленого є пристрій для пробивання багатошарових перешкод при перфорації свердловин [2], в якому кумулятивна конічна виїмка циліндричного заряду вибухової речовини виготовлена із порошків металів Хоча при виготовленні пристрою хвостова частина кумулятивного струменя випарюється під дією високої температури продуктів детонації вибухової речовини і засмічення пробитих каналів не має, все ж недоліком пристрою є те, що пробивна здатність його близька до зарядів, кумулятивна виїмка яких облицьована суцільним металом Завдання, на виконання якого спрямований винахід, є створення умов, що забезпечують збільшення швидкості кумулятивного струменя при перфорації свердловин Очікуваним від застосування пристрою технічним результатом є підвищення його пробивної здатності при перфорації свердловин Для досягнення технічного результату від за стосування пристрою пропонується використати облицювання кумулятивної конічної вишки, що створене із двох прошарків нижнього суцільного із металу, та верхнього, який складається із дискретних елементів - металів, або композитів, скріплених між собою матрицею із полімерних матеріалів Винахід проілюстрований кресленнями - фіг 1, фіг 2 і фіг З Пристрій для перфорації свердловин містить заряд вибухової речовини 1 з кумулятивною конічною виїмкою 2, облицювання якої створене із двох прошарків нижнього 3 із суцільного металу 4 та верхнього 5, який складається із дискретних елементів б, розташованих в комірках 7, об'єднаних між собою матрицею 8 із полімерних матеріалів В якості дискретних елементів можуть бути мідь, вольфрам, титан, металокераміка, композити та ІНШІ матеріали Діаметр комірок, в яких розташовуються дискретні елементи, складає від 1,0 до 5,0мм Здійснення винаходу досягається наступним чином Після розміщення пристрою в свердловині на ВІДПОВІДНІЙ глибині здійснюють підрив заряду вибухової речовини 1, що супроводжується, завдяки застосуванню облицювання кумулятивної конічної виїмки 2 у вигляді двох прошарків, повним нерівноважним переходом внутрішньої енергії продуктів детонації вибухової речовини 1 в кінетичну енергію дискретних елементів облицювання 6 і збільшенням кінетичної енергії облицювання із суцільного металу 4 В подальшому, по мірі ударного стискання (46) 15 01 2003, Бюл № 1, 2003 р (72) Даниленко Вячеслав Андрійович, Нагорний Володимир Петрович, Волпн Леонід Олександрович (73) Даниленко Вячеслав Андрійович, Нагорний Володимир Петрович, Волпн Леонід Олександрович (О (О со ю 53266 цілому підвищує пробивну здатність пристрою з утворенням каналів більшого об'єму, що підвищує ефективність розкриття продуктивних пластів при перфорації свердловин На фіг 1 приведена схема пристрою з кумулятивною конічною виїмкою, на фіг 2 - схема верхнього прошарку облицювання виїмки, на фіг 3 схема нижнього прошарку облицювання виїмки На фіг1, фіг 2 і фіг 3 позначено 1 - вибухова речовина, 2 - кумулятивна конічна виїмка, 3 - нижній прошарок облицювання виїмки, 4 - суцільний метал, 5 - верхній прошарок облицювання виїмки, 6 дискретні елементи, 7 - комірки, 8 -матриця, h висота нижнього прошарку виїмки, г - радіус нижнього прошарку виїмки Список використаної літератури 1 Прострелочные и взрывные работы в скважинах/ Н Г Григорян, С А Ловля, Г Г ШахназаТехнічний результат від застосування приров и др - М Недра, 1992 - с 154 строю досягається завдяки підвищенню швидкості кумулятивного струменя, в результаті чого діаметр 2 Ловля С А Прострелочно-взрывные рабопробитих в породі каналів зростає в 1,3 - 1,4 разів, ты в скважинах - М Недра, 1987 - с 154 довжина каналів зростає в 1,5 - 1,7 разів, що в верхнього 5 і нижнього 3 прошарків облицювання кумулятивної виїмки, формується кумулятивний струмінь, що складається із набору фрагментів, утворених із дискретних елементів і суцільного струменя, утвореного із суцільної частини облицювання Швидкість руху, створеного таким чином кумулятивного струменя, в 2,0 - 2,5 разів більша, порівняно із використанням облицювання тільки із суцільного матеріалу Окрім того, пробиті канали в породі не засмічуються залишками кумулятивного струменя, оскільки хвостова частина струменя, утвореного із суцільної частини облицювання, диспергується під дією фрагментів, утворених із дискретних елементів, і як і хвостова частина струменя, утвореного із дискретних елементів, згоряє під дією високої температури продуктів детонації вибухової речовини при підриванні заряду Фіг2 ФігІ Фіг.З. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
