Спосіб зняття відбитків для виготовлення ортопедичних конструкцій з опорою на дентальні імплантати для пацієнтів з товстою слизовою оболонкою альвеолярного відростка

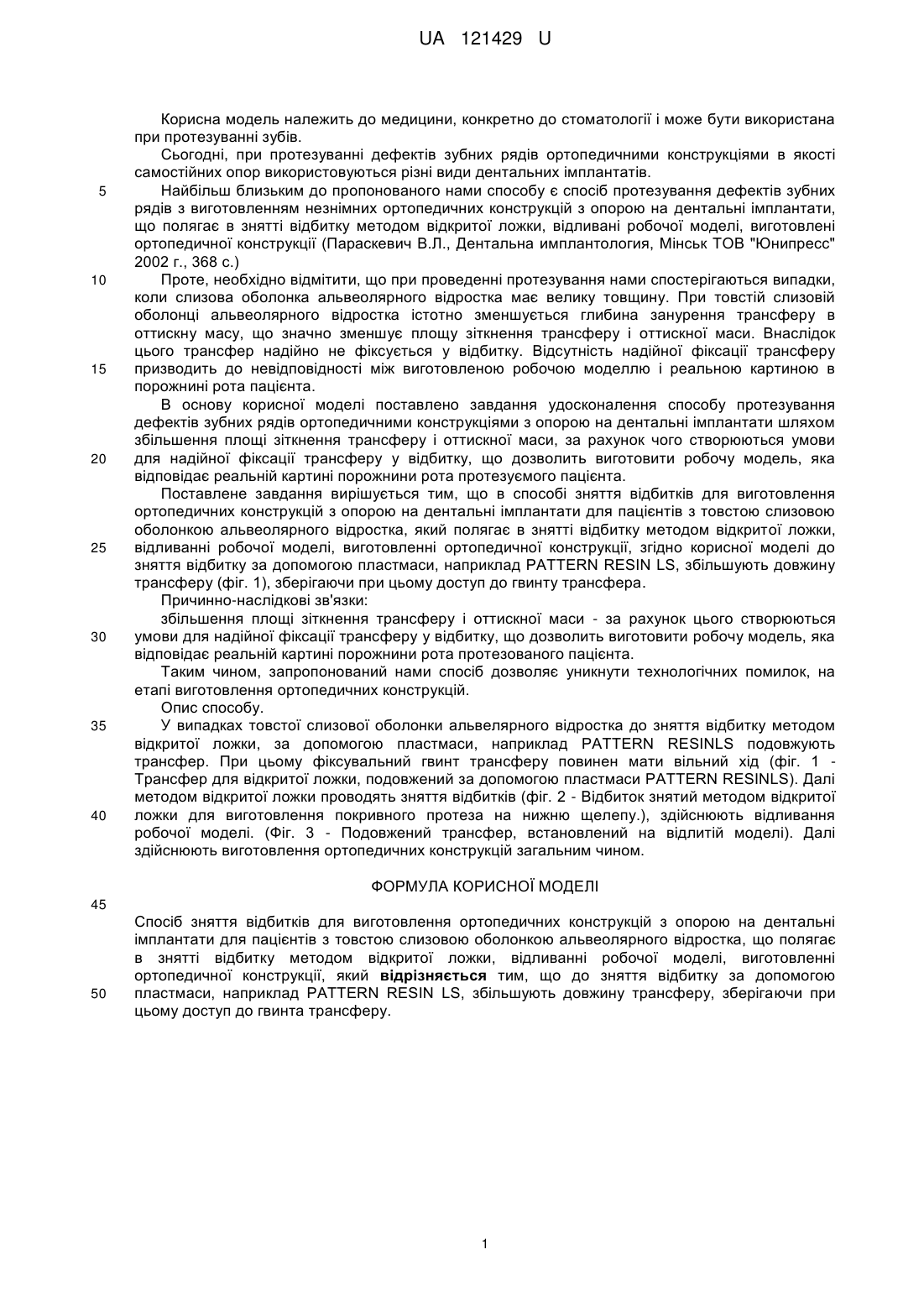

Реферат: Спосіб зняття відбитків для виготовлення ортопедичних конструкцій з опорою на дентальні імплантати для пацієнтів з товстою слизовою оболонкою альвеолярного відростка полягає в знятті відбитку методом відкритої ложки, відливанні робочої моделі, виготовленні ортопедичної конструкції. При цьому, до зняття відбитку за допомогою пластмаси, наприклад PATTERN RESIN LS, збільшують довжину трансферу, зберігаючи при цьому доступ до гвинта трансферу. UA 121429 U (54) СПОСІБ ЗНЯТТЯ ВІДБИТКІВ ДЛЯ ВИГОТОВЛЕННЯ ОРТОПЕДИЧНИХ КОНСТРУКЦІЙ З ОПОРОЮ НА ДЕНТАЛЬНІ ІМПЛАНТАТИ ДЛЯ ПАЦІЄНТІВ З ТОВСТОЮ СЛИЗОВОЮ ОБОЛОНКОЮ АЛЬВЕОЛЯРНОГО ВІДРОСТКА UA 121429 U UA 121429 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, конкретно до стоматології і може бути використана при протезуванні зубів. Сьогодні, при протезуванні дефектів зубних рядів ортопедичними конструкціями в якості самостійних опор використовуються різні види дентальних імплантатів. Найбільш близьким до пропонованого нами способу є спосіб протезування дефектів зубних рядів з виготовленням незнімних ортопедичних конструкцій з опорою на дентальні імплантати, що полягає в знятті відбитку методом відкритої ложки, відливані робочої моделі, виготовлені ортопедичної конструкції (Параскевич В.Л., Дентальна имплантология, Мінськ ТОВ "Юнипресс" 2002 г., 368 с.) Проте, необхідно відмітити, що при проведенні протезування нами спостерігаються випадки, коли слизова оболонка альвеолярного відростка має велику товщину. При товстій слизовій оболонці альвеолярного відростка істотно зменшується глибина занурення трансферу в оттискну масу, що значно зменшує площу зіткнення трансферу і оттискної маси. Внаслідок цього трансфер надійно не фіксується у відбитку. Відсутність надійної фіксації трансферу призводить до невідповідності між виготовленою робочою моделлю і реальною картиною в порожнині рота пацієнта. В основу корисної моделі поставлено завдання удосконалення способу протезування дефектів зубних рядів ортопедичними конструкціями з опорою на дентальні імплантати шляхом збільшення площі зіткнення трансферу і оттискної маси, за рахунок чого створюються умови для надійної фіксації трансферу у відбитку, що дозволить виготовити робочу модель, яка відповідає реальній картині порожнини рота протезуємого пацієнта. Поставлене завдання вирішується тим, що в способі зняття відбитків для виготовлення ортопедичних конструкцій з опорою на дентальні імплантати для пацієнтів з товстою слизовою оболонкою альвеолярного відростка, який полягає в знятті відбитку методом відкритої ложки, відливанні робочої моделі, виготовленні ортопедичної конструкції, згідно корисної моделі до зняття відбитку за допомогою пластмаси, наприклад PATTERN RESIN LS, збільшують довжину трансферу (фіг. 1), зберігаючи при цьому доступ до гвинту трансфера. Причинно-наслідкові зв'язки: збільшення площі зіткнення трансферу і оттискної маси - за рахунок цього створюються умови для надійної фіксації трансферу у відбитку, що дозволить виготовити робочу модель, яка відповідає реальній картині порожнини рота протезованого пацієнта. Таким чином, запропонований нами спосіб дозволяє уникнути технологічних помилок, на етапі виготовлення ортопедичних конструкцій. Опис способу. У випадках товстої слизової оболонки альвелярного відростка до зняття відбитку методом відкритої ложки, за допомогою пластмаси, наприклад PATTERN RESINLS подовжують трансфер. При цьому фіксувальний гвинт трансферу повинен мати вільний хід (фіг. 1 Трансфер для відкритої ложки, подовжений за допомогою пластмаси PATTERN RESINLS). Далі методом відкритої ложки проводять зняття відбитків (фіг. 2 - Відбиток знятий методом відкритої ложки для виготовлення покривного протеза на нижню щелепу.), здійснюють відливання робочої моделі. (Фіг. 3 - Подовжений трансфер, встановлений на відлитій моделі). Далі здійснюють виготовлення ортопедичних конструкцій загальним чином. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб зняття відбитків для виготовлення ортопедичних конструкцій з опорою на дентальні імплантати для пацієнтів з товстою слизовою оболонкою альвеолярного відростка, що полягає в знятті відбитку методом відкритої ложки, відливанні робочої моделі, виготовленні ортопедичної конструкції, який відрізняється тим, що до зняття відбитку за допомогою пластмаси, наприклад PATTERN RESIN LS, збільшують довжину трансферу, зберігаючи при цьому доступ до гвинта трансферу. 1 UA 121429 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
