Спосіб генерації льоду в бурульках і підігрівання повітря

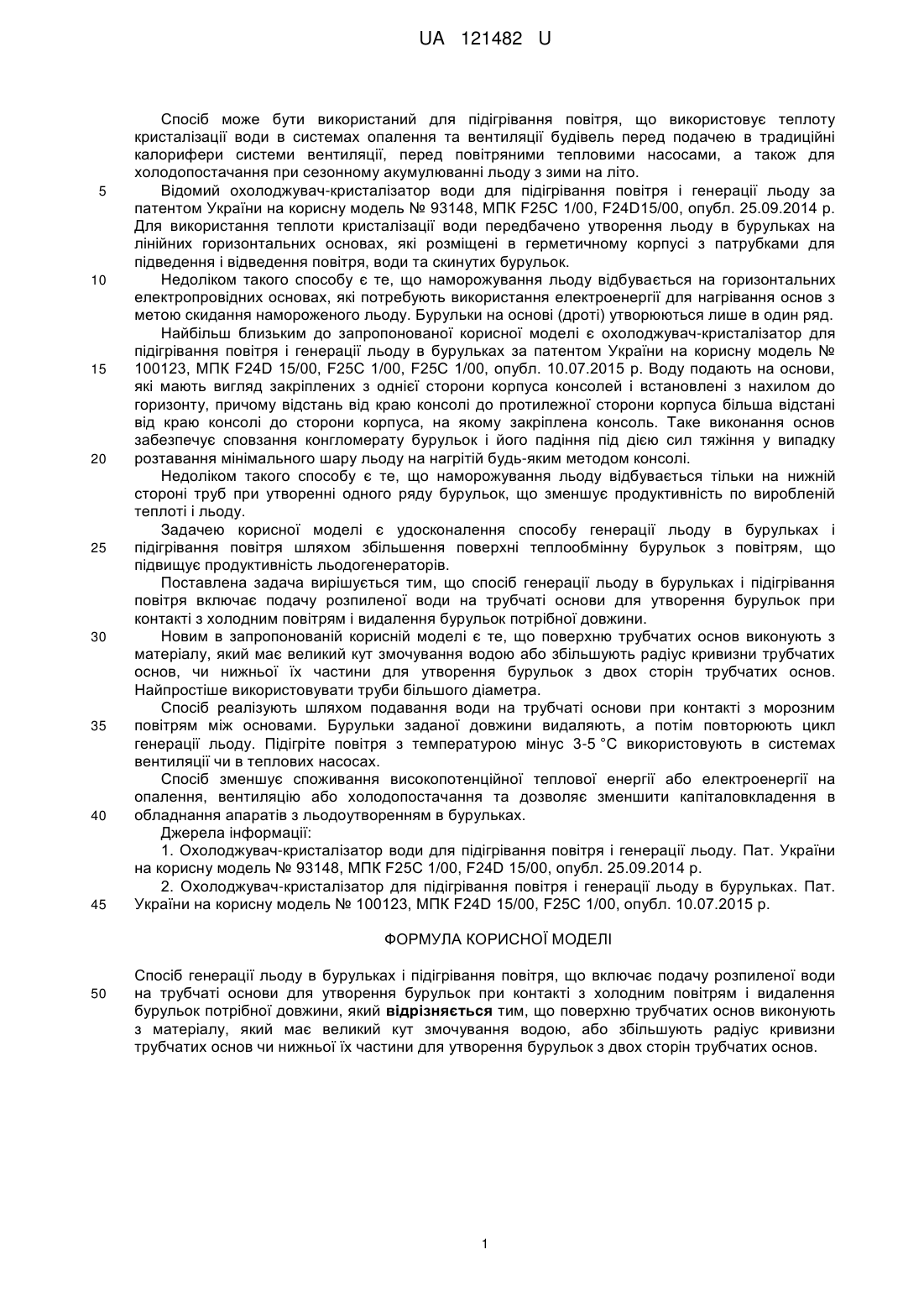

Реферат: Спосіб генерації льоду в бурульках і підігрівання повітря включає подачу розпиленої води на трубчаті основи для утворення бурульок при контакті з холодним повітрям і видалення бурульок потрібної довжини, причому поверхню трубчатих основ виконують з матеріалу, який має великий кут змочування водою, або збільшують радіус кривизни трубчатих основ, чи нижньої їх частини для утворення бурульок з двох сторін трубчатих основ. UA 121482 U (54) СПОСІБ ГЕНЕРАЦІЇ ЛЬОДУ В БУРУЛЬКАХ І ПІДІГРІВАННЯ ПОВІТРЯ UA 121482 U UA 121482 U 5 10 15 20 25 30 35 40 45 Спосіб може бути використаний для підігрівання повітря, що використовує теплоту кристалізації води в системах опалення та вентиляції будівель перед подачею в традиційні калорифери системи вентиляції, перед повітряними тепловими насосами, а також для холодопостачання при сезонному акумулюванні льоду з зими на літо. Відомий охолоджувач-кристалізатор води для підігрівання повітря і генерації льоду за патентом України на корисну модель № 93148, МПК F25C 1/00, F24D15/00, опубл. 25.09.2014 р. Для використання теплоти кристалізації води передбачено утворення льоду в бурульках на лінійних горизонтальних основах, які розміщені в герметичному корпусі з патрубками для підведення і відведення повітря, води та скинутих бурульок. Недоліком такого способу є те, що наморожування льоду відбувається на горизонтальних електропровідних основах, які потребують використання електроенергії для нагрівання основ з метою скидання намороженого льоду. Бурульки на основі (дроті) утворюються лише в один ряд. Найбільш близьким до запропонованої корисної моделі є охолоджувач-кристалізатор для підігрівання повітря і генерації льоду в бурульках за патентом України на корисну модель № 100123, МПК F24D 15/00, F25C 1/00, F25C 1/00, опубл. 10.07.2015 р. Воду подають на основи, які мають вигляд закріплених з однієї сторони корпуса консолей і встановлені з нахилом до горизонту, причому відстань від краю консолі до протилежної сторони корпуса більша відстані від краю консолі до сторони корпуса, на якому закріплена консоль. Таке виконання основ забезпечує сповзання конгломерату бурульок і його падіння під дією сил тяжіння у випадку розтавання мінімального шару льоду на нагрітій будь-яким методом консолі. Недоліком такого способу є те, що наморожування льоду відбувається тільки на нижній стороні труб при утворенні одного ряду бурульок, що зменшує продуктивність по виробленій теплоті і льоду. Задачею корисної моделі є удосконалення способу генерації льоду в бурульках і підігрівання повітря шляхом збільшення поверхні теплообмінну бурульок з повітрям, що підвищує продуктивність льодогенераторів. Поставлена задача вирішується тим, що спосіб генерації льоду в бурульках і підігрівання повітря включає подачу розпиленої води на трубчаті основи для утворення бурульок при контакті з холодним повітрям і видалення бурульок потрібної довжини. Новим в запропонованій корисній моделі є те, що поверхню трубчатих основ виконують з матеріалу, який має великий кут змочування водою або збільшують радіус кривизни трубчатих основ, чи нижньої їх частини для утворення бурульок з двох сторін трубчатих основ. Найпростіше використовувати труби більшого діаметра. Спосіб реалізують шляхом подавання води на трубчаті основи при контакті з морозним повітрям між основами. Бурульки заданої довжини видаляють, а потім повторюють цикл генерації льоду. Підігріте повітря з температурою мінус 3-5 °C використовують в системах вентиляції чи в теплових насосах. Спосіб зменшує споживання високопотенційної теплової енергії або електроенергії на опалення, вентиляцію або холодопостачання та дозволяє зменшити капіталовкладення в обладнання апаратів з льодоутворенням в бурульках. Джерела інформації: 1. Охолоджувач-кристалізатор води для підігрівання повітря і генерації льоду. Пат. України на корисну модель № 93148, МПК F25C 1/00, F24D 15/00, опубл. 25.09.2014 р. 2. Охолоджувач-кристалізатор для підігрівання повітря і генерації льоду в бурульках. Пат. України на корисну модель № 100123, МПК F24D 15/00, F25C 1/00, опубл. 10.07.2015 p. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб генерації льоду в бурульках і підігрівання повітря, що включає подачу розпиленої води на трубчаті основи для утворення бурульок при контакті з холодним повітрям і видалення бурульок потрібної довжини, який відрізняється тим, що поверхню трубчатих основ виконують з матеріалу, який має великий кут змочування водою, або збільшують радіус кривизни трубчатих основ чи нижньої їх частини для утворення бурульок з двох сторінтрубчатих основ. 1 UA 121482 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
