Сонячний оптоволоконний освітлювальний пристрій

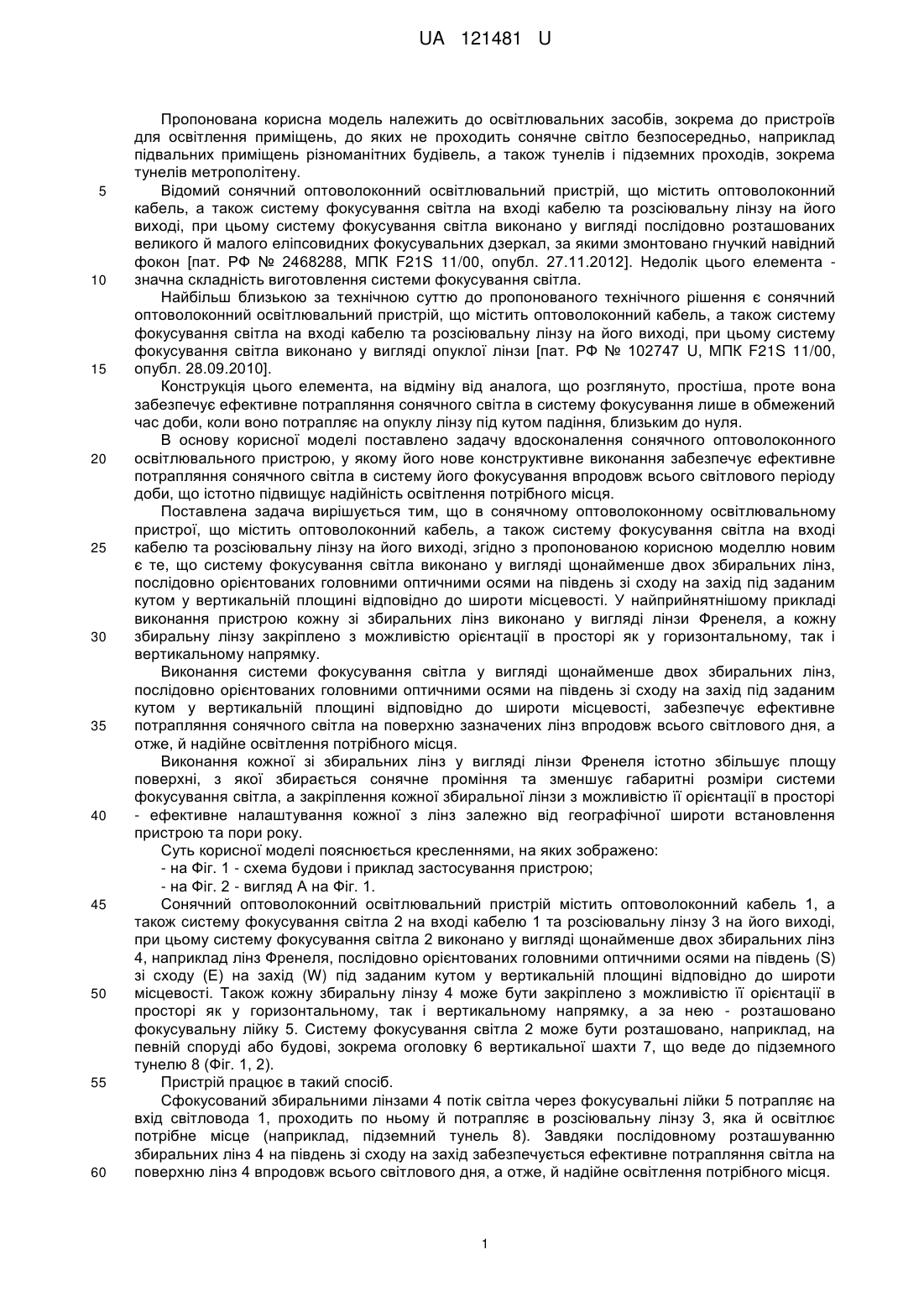

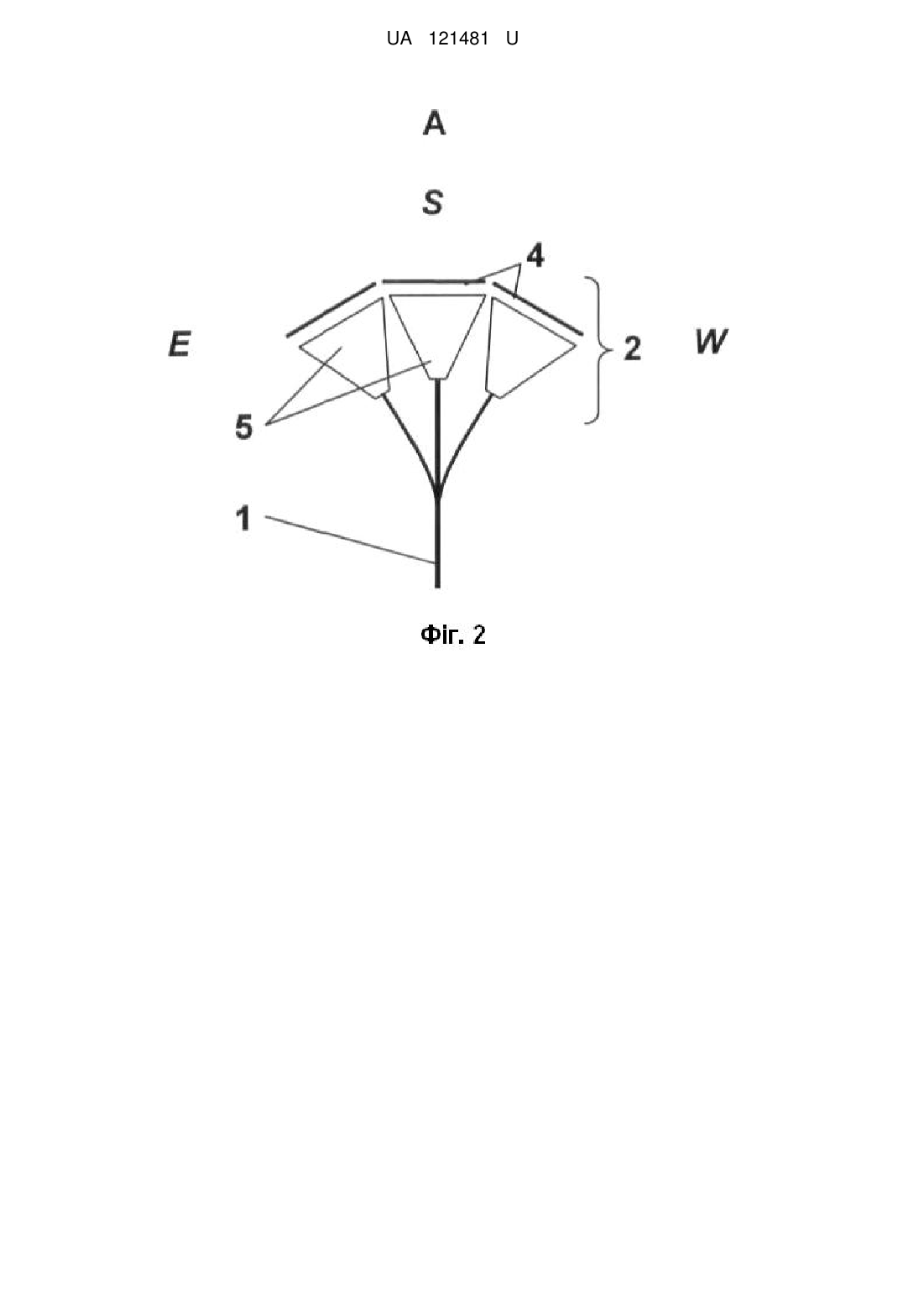

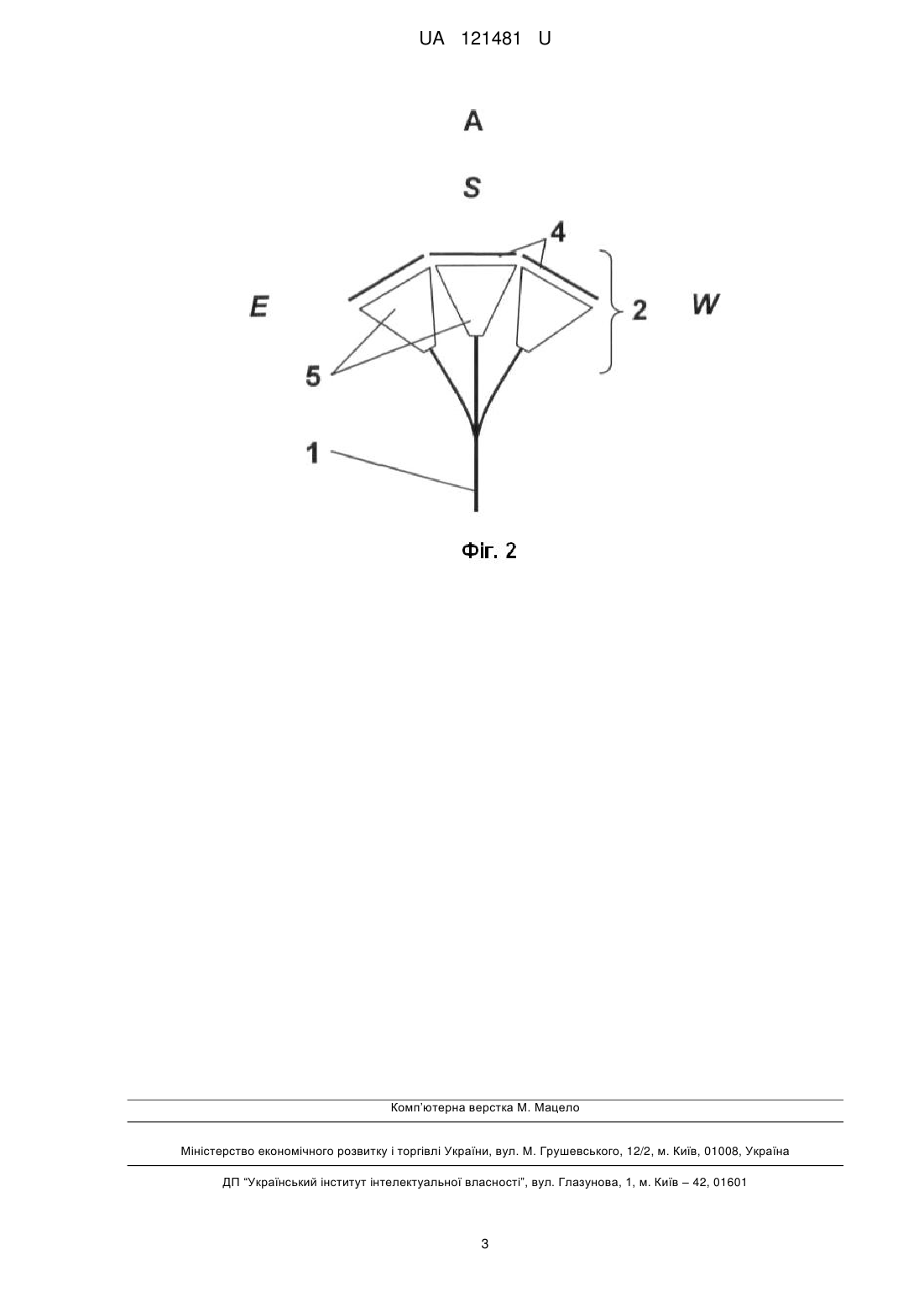

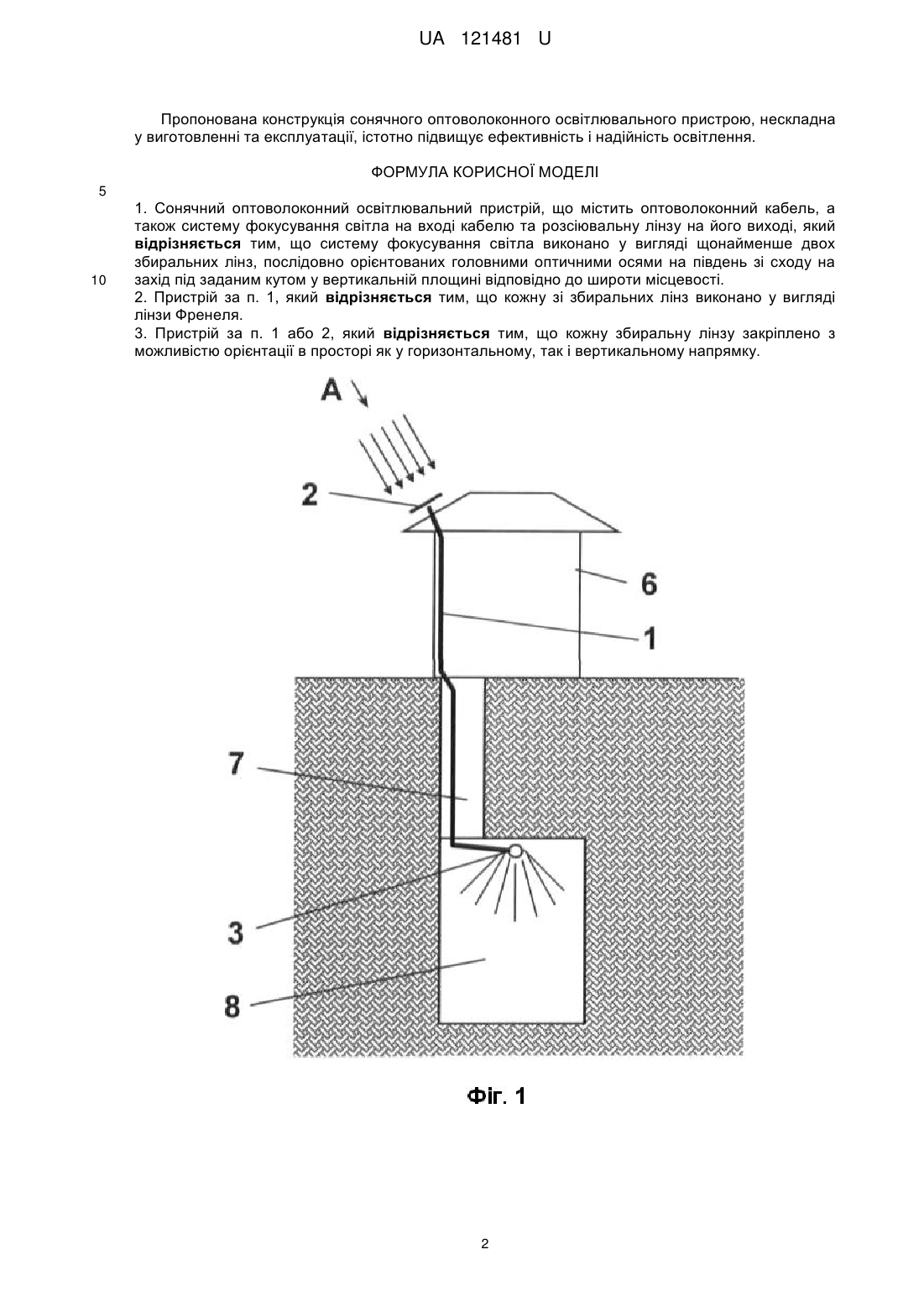

Реферат: Сонячний оптоволоконний освітлювальний пристрій, що містить оптоволоконний кабель, а також систему фокусування світла на вході кабелю та розсіювальну лінзу на його виході, причому систему фокусування світла виконано у вигляді щонайменше двох збиральних лінз, послідовно орієнтованих головними оптичними осями на південь зі сходу на захід під заданим кутом у вертикальній площині відповідно до широти місцевості. UA 121481 U (12) UA 121481 U UA 121481 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до освітлювальних засобів, зокрема до пристроїв для освітлення приміщень, до яких не проходить сонячне світло безпосередньо, наприклад підвальних приміщень різноманітних будівель, а також тунелів і підземних проходів, зокрема тунелів метрополітену. Відомий сонячний оптоволоконний освітлювальний пристрій, що містить оптоволоконний кабель, а також систему фокусування світла на вході кабелю та розсіювальну лінзу на його виході, при цьому систему фокусування світла виконано у вигляді послідовно розташованих великого й малого еліпсовидних фокусувальних дзеркал, за якими змонтовано гнучкий навідний фокон [пат. РФ № 2468288, МПК F21S 11/00, опубл. 27.11.2012]. Недолік цього елемента значна складність виготовлення системи фокусування світла. Найбільш близькою за технічною суттю до пропонованого технічного рішення є сонячний оптоволоконний освітлювальний пристрій, що містить оптоволоконний кабель, а також систему фокусування світла на вході кабелю та розсіювальну лінзу на його виході, при цьому систему фокусування світла виконано у вигляді опуклої лінзи [пат. РФ № 102747 U, МПК F21S 11/00, опубл. 28.09.2010]. Конструкція цього елемента, на відміну від аналога, що розглянуто, простіша, проте вона забезпечує ефективне потрапляння сонячного світла в систему фокусування лише в обмежений час доби, коли воно потрапляє на опуклу лінзу під кутом падіння, близьким до нуля. В основу корисної моделі поставлено задачу вдосконалення сонячного оптоволоконного освітлювального пристрою, у якому його нове конструктивне виконання забезпечує ефективне потрапляння сонячного світла в систему його фокусування впродовж всього світлового періоду доби, що істотно підвищує надійність освітлення потрібного місця. Поставлена задача вирішується тим, що в сонячному оптоволоконному освітлювальному пристрої, що містить оптоволоконний кабель, а також систему фокусування світла на вході кабелю та розсіювальну лінзу на його виході, згідно з пропонованою корисною моделлю новим є те, що систему фокусування світла виконано у вигляді щонайменше двох збиральних лінз, послідовно орієнтованих головними оптичними осями на південь зі сходу на захід під заданим кутом у вертикальній площині відповідно до широти місцевості. У найприйнятнішому прикладі виконання пристрою кожну зі збиральних лінз виконано у вигляді лінзи Френеля, а кожну збиральну лінзу закріплено з можливістю орієнтації в просторі як у горизонтальному, так і вертикальному напрямку. Виконання системи фокусування світла у вигляді щонайменше двох збиральних лінз, послідовно орієнтованих головними оптичними осями на південь зі сходу на захід під заданим кутом у вертикальній площині відповідно до широти місцевості, забезпечує ефективне потрапляння сонячного світла на поверхню зазначених лінз впродовж всього світлового дня, а отже, й надійне освітлення потрібного місця. Виконання кожної зі збиральних лінз у вигляді лінзи Френеля істотно збільшує площу поверхні, з якої збирається сонячне проміння та зменшує габаритні розміри системи фокусування світла, а закріплення кожної збиральної лінзи з можливістю її орієнтації в просторі - ефективне налаштування кожної з лінз залежно від географічної широти встановлення пристрою та пори року. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - схема будови і приклад застосування пристрою; - на Фіг. 2 - вигляд А на Фіг. 1. Сонячний оптоволоконний освітлювальний пристрій містить оптоволоконний кабель 1, а також систему фокусування світла 2 на вході кабелю 1 та розсіювальну лінзу 3 на його виході, при цьому систему фокусування світла 2 виконано у вигляді щонайменше двох збиральних лінз 4, наприклад лінз Френеля, послідовно орієнтованих головними оптичними осями на південь (S) зі сходу (Е) на захід (W) під заданим кутом у вертикальній площині відповідно до широти місцевості. Також кожну збиральну лінзу 4 може бути закріплено з можливістю її орієнтації в просторі як у горизонтальному, так і вертикальному напрямку, а за нею - розташовано фокусувальну лійку 5. Систему фокусування світла 2 може бути розташовано, наприклад, на певній споруді або будові, зокрема оголовку 6 вертикальної шахти 7, що веде до підземного тунелю 8 (Фіг. 1, 2). Пристрій працює в такий спосіб. Сфокусований збиральними лінзами 4 потік світла через фокусувальні лійки 5 потрапляє на вхід світловода 1, проходить по ньому й потрапляє в розсіювальну лінзу 3, яка й освітлює потрібне місце (наприклад, підземний тунель 8). Завдяки послідовному розташуванню збиральних лінз 4 на південь зі сходу на захід забезпечується ефективне потрапляння світла на поверхню лінз 4 впродовж всього світлового дня, а отже, й надійне освітлення потрібного місця. 1 UA 121481 U Пропонована конструкція сонячного оптоволоконного освітлювального пристрою, нескладна у виготовленні та експлуатації, істотно підвищує ефективність і надійність освітлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Сонячний оптоволоконний освітлювальний пристрій, що містить оптоволоконний кабель, а також систему фокусування світла на вході кабелю та розсіювальну лінзу на його виході, який відрізняється тим, що систему фокусування світла виконано у вигляді щонайменше двох збиральних лінз, послідовно орієнтованих головними оптичними осями на південь зі сходу на захід під заданим кутом у вертикальній площині відповідно до широти місцевості. 2. Пристрій за п. 1, який відрізняється тим, що кожну зі збиральних лінз виконано у вигляді лінзи Френеля. 3. Пристрій за п. 1 або 2, який відрізняється тим, що кожну збиральну лінзу закріплено з можливістю орієнтації в просторі як у горизонтальному, так і вертикальному напрямку. 2 UA 121481 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
