Датчик кута нахилу

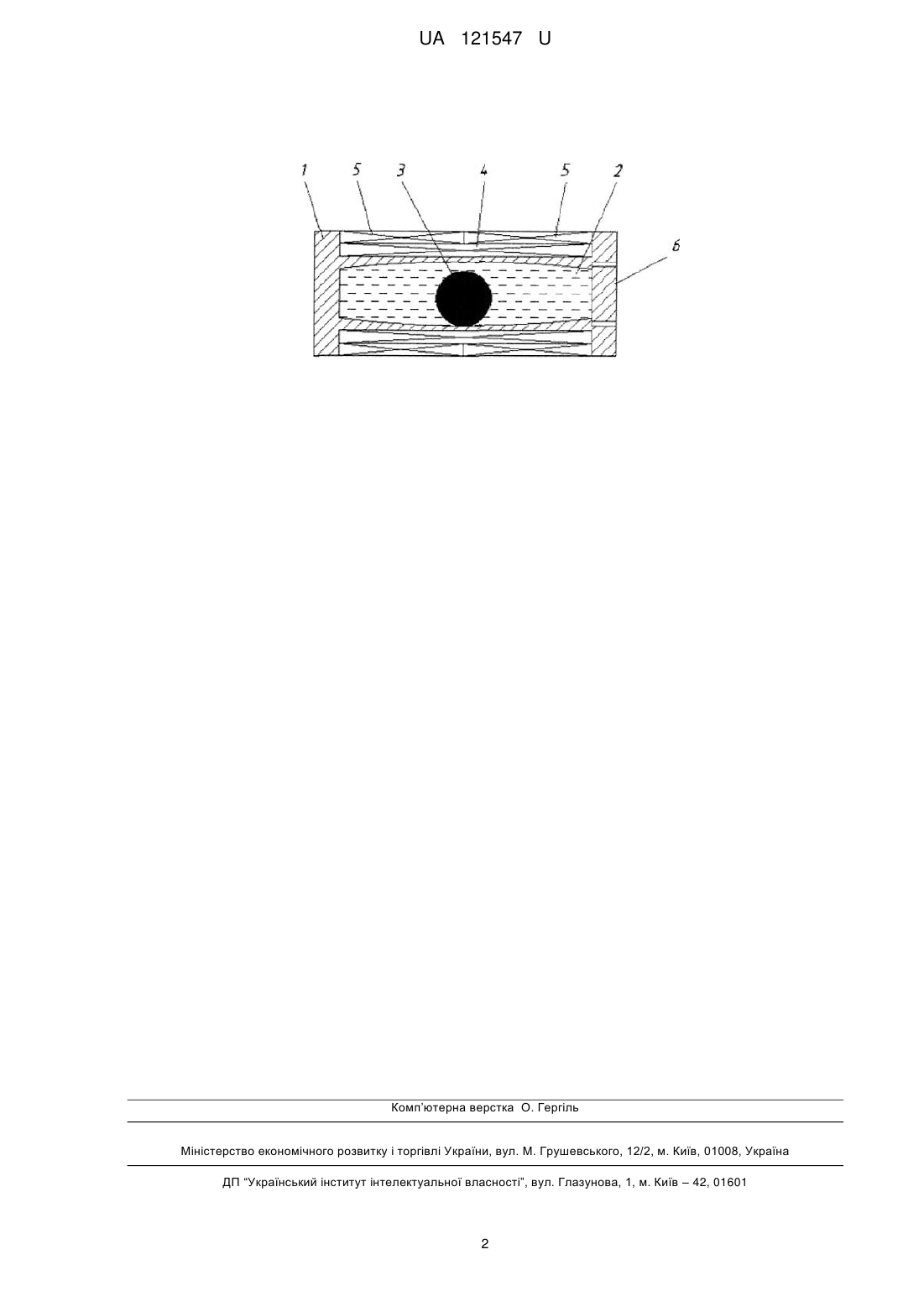

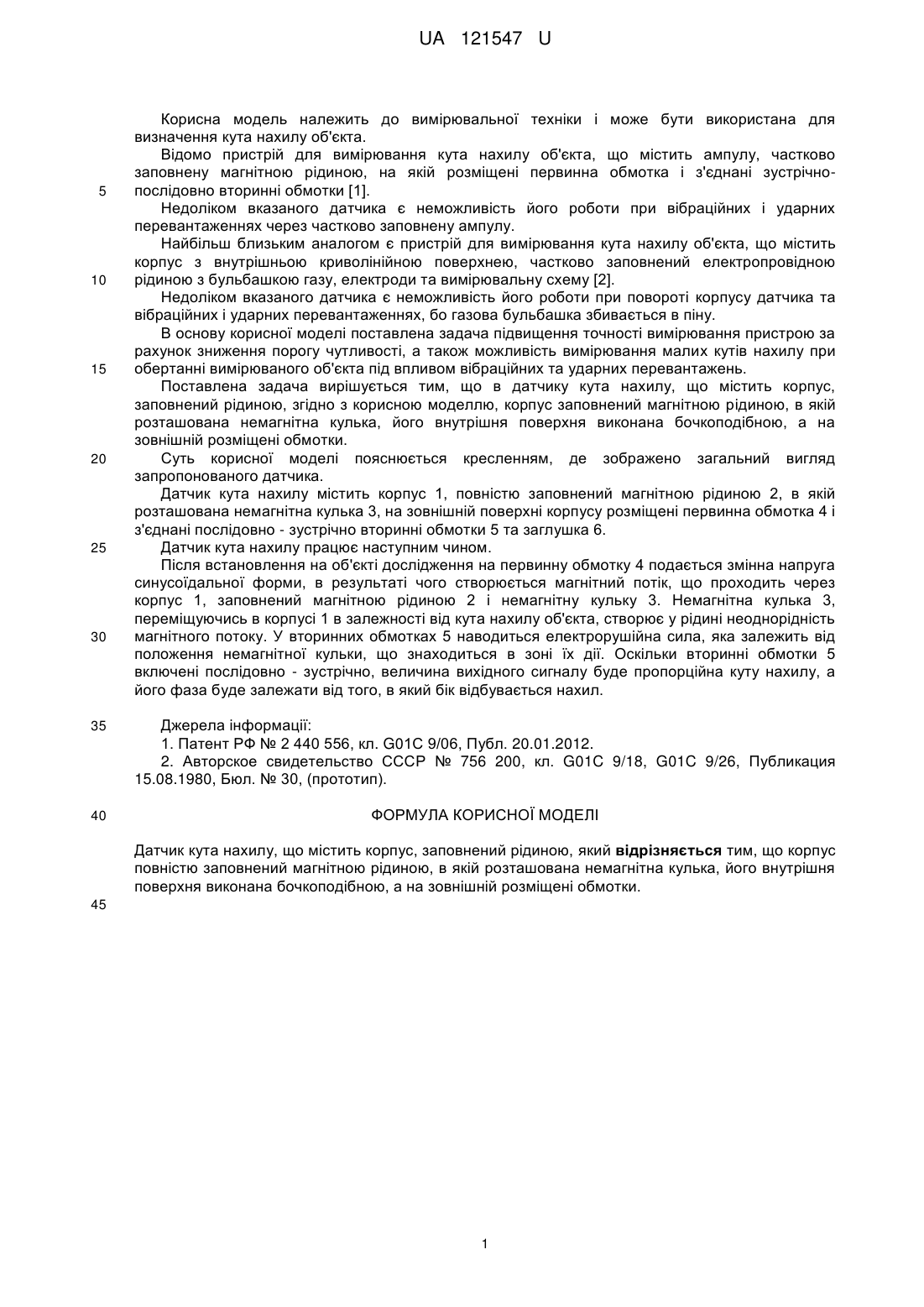

Реферат: Датчик кута нахилу містить корпус, заповнений рідиною. Корпус повністю заповнений магнітною рідиною, в якій розташована немагнітна кулька, його внутрішня поверхня виконана бочкоподібною, а на зовнішній розміщені обмотки. UA 121547 U (54) ДАТЧИК КУТА НАХИЛУ UA 121547 U UA 121547 U 5 10 15 20 25 30 Корисна модель належить до вимірювальної техніки і може бути використана для визначення кута нахилу об'єкта. Відомо пристрій для вимірювання кута нахилу об'єкта, що містить ампулу, частково заповнену магнітною рідиною, на якій розміщені первинна обмотка і з'єднані зустрічнопослідовно вторинні обмотки [1]. Недоліком вказаного датчика є неможливість його роботи при вібраційних і ударних перевантаженнях через частково заповнену ампулу. Найбільш близьким аналогом є пристрій для вимірювання кута нахилу об'єкта, що містить корпус з внутрішньою криволінійною поверхнею, частково заповнений електропровідною рідиною з бульбашкою газу, електроди та вимірювальну схему [2]. Недоліком вказаного датчика є неможливість його роботи при повороті корпусу датчика та вібраційних і ударних перевантаженнях, бо газова бульбашка збивається в піну. В основу корисної моделі поставлена задача підвищення точності вимірювання пристрою за рахунок зниження порогу чутливості, а також можливість вимірювання малих кутів нахилу при обертанні вимірюваного об'єкта під впливом вібраційних та ударних перевантажень. Поставлена задача вирішується тим, що в датчику кута нахилу, що містить корпус, заповнений рідиною, згідно з корисною моделлю, корпус заповнений магнітною рідиною, в якій розташована немагнітна кулька, його внутрішня поверхня виконана бочкоподібною, а на зовнішній розміщені обмотки. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд запропонованого датчика. Датчик кута нахилу містить корпус 1, повністю заповнений магнітною рідиною 2, в якій розташована немагнітна кулька 3, на зовнішній поверхні корпусу розміщені первинна обмотка 4 і з'єднані послідовно - зустрічно вторинні обмотки 5 та заглушка 6. Датчик кута нахилу працює наступним чином. Після встановлення на об'єкті дослідження на первинну обмотку 4 подається змінна напруга синусоїдальної форми, в результаті чого створюється магнітний потік, що проходить через корпус 1, заповнений магнітною рідиною 2 і немагнітну кульку 3. Немагнітна кулька 3, переміщуючись в корпусі 1 в залежності від кута нахилу об'єкта, створює у рідині неоднорідність магнітного потоку. У вторинних обмотках 5 наводиться електрорушійна сила, яка залежить від положення немагнітної кульки, що знаходиться в зоні їх дії. Оскільки вторинні обмотки 5 включені послідовно - зустрічно, величина вихідного сигналу буде пропорційна куту нахилу, а його фаза буде залежати від того, в який бік відбувається нахил. 35 Джерела інформації: 1. Патент РФ № 2 440 556, кл. G01С 9/06, Публ. 20.01.2012. 2. Авторское свидетельство СССР № 756 200, кл. G01C 9/18, G01C 9/26, Публикация 15.08.1980, Бюл. № 30, (прототип). 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Датчик кута нахилу, що містить корпус, заповнений рідиною, який відрізняється тим, що корпус повністю заповнений магнітною рідиною, в якій розташована немагнітна кулька, його внутрішня поверхня виконана бочкоподібною, а на зовнішній розміщені обмотки. 45 1 UA 121547 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
