Датчик кута нахилу

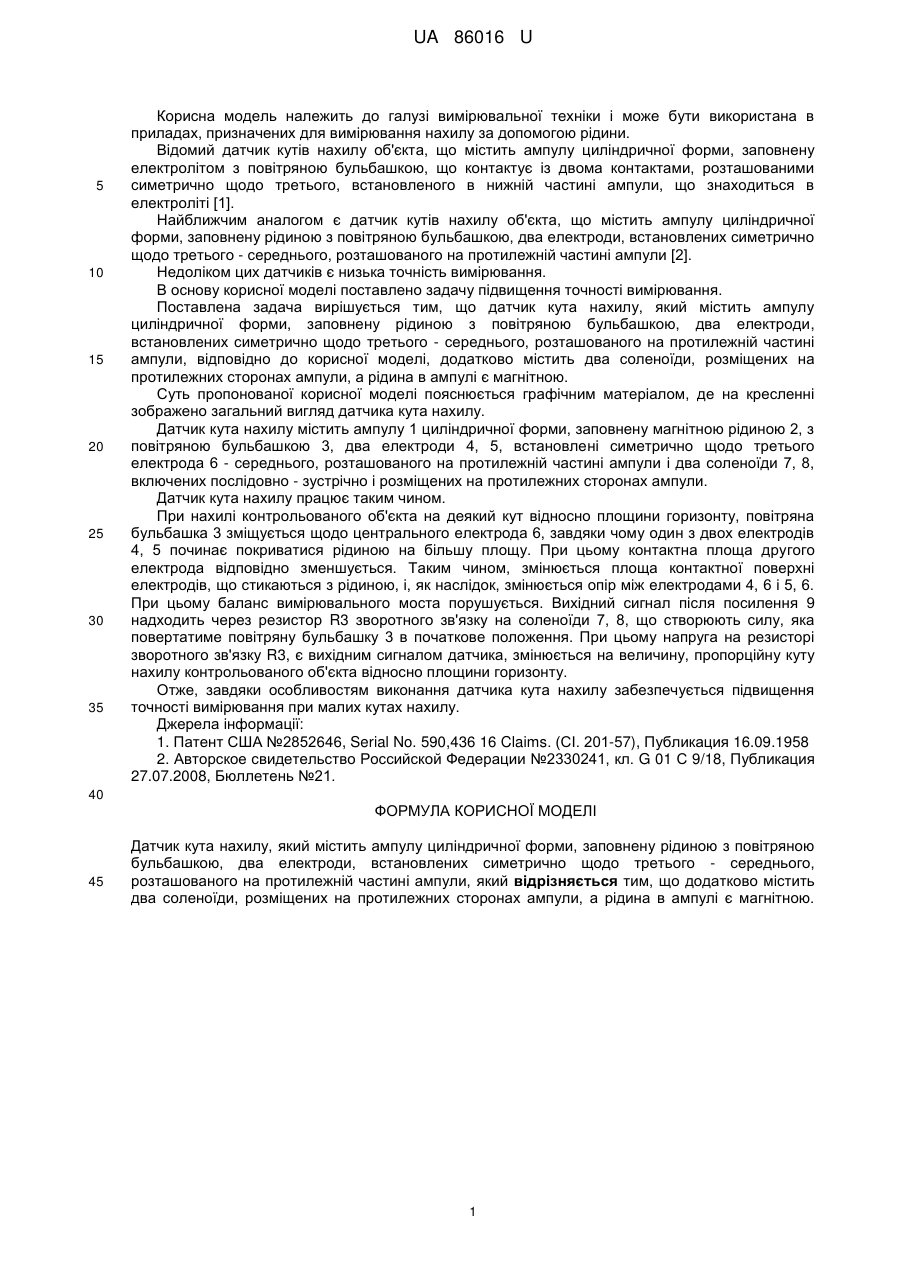

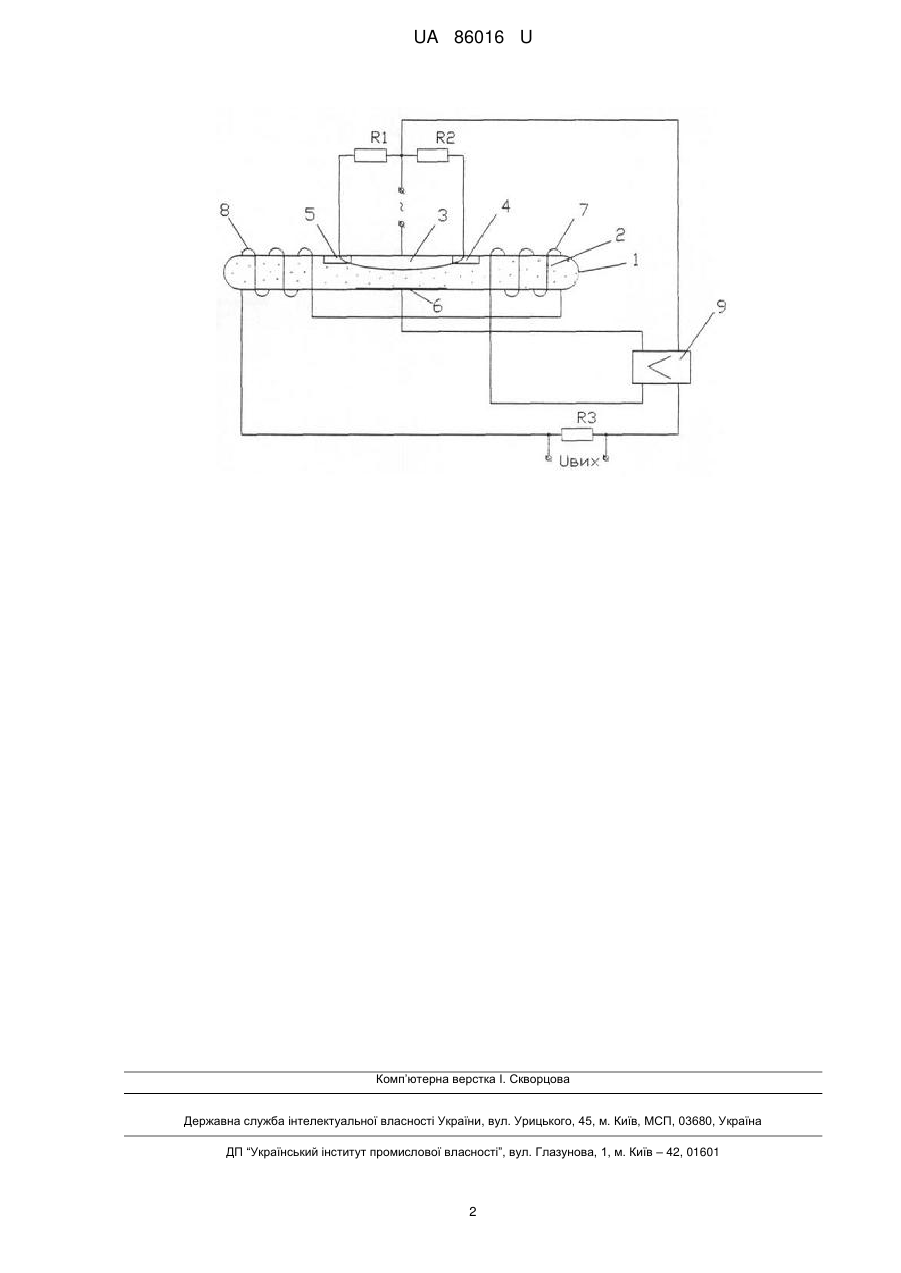

Реферат: Датчик кута нахилу містить ампулу циліндричної форми, рідину з повітряною бульбашкою, електроди, два соленоїди. Два електроди встановлені симетрично щодо третього – середнього. Соленоїди розміщені на протилежних сторонах ампули. Рідина в ампулі є магнітною. UA 86016 U (54) ДАТЧИК КУТА НАХИЛУ UA 86016 U UA 86016 U 5 10 15 20 25 30 35 Корисна модель належить до галузі вимірювальної техніки і може бути використана в приладах, призначених для вимірювання нахилу за допомогою рідини. Відомий датчик кутів нахилу об'єкта, що містить ампулу циліндричної форми, заповнену електролітом з повітряною бульбашкою, що контактує із двома контактами, розташованими симетрично щодо третього, встановленого в нижній частині ампули, що знаходиться в електроліті [1]. Найближчим аналогом є датчик кутів нахилу об'єкта, що містить ампулу циліндричної форми, заповнену рідиною з повітряною бульбашкою, два електроди, встановлених симетрично щодо третього - середнього, розташованого на протилежній частині ампули [2]. Недоліком цих датчиків є низька точність вимірювання. В основу корисної моделі поставлено задачу підвищення точності вимірювання. Поставлена задача вирішується тим, що датчик кута нахилу, який містить ампулу циліндричної форми, заповнену рідиною з повітряною бульбашкою, два електроди, встановлених симетрично щодо третього - середнього, розташованого на протилежній частині ампули, відповідно до корисної моделі, додатково містить два соленоїди, розміщених на протилежних сторонах ампули, а рідина в ампулі є магнітною. Суть пропонованої корисної моделі пояснюється графічним матеріалом, де на кресленні зображено загальний вигляд датчика кута нахилу. Датчик кута нахилу містить ампулу 1 циліндричної форми, заповнену магнітною рідиною 2, з повітряною бульбашкою 3, два електроди 4, 5, встановлені симетрично щодо третього електрода 6 - середнього, розташованого на протилежній частині ампули і два соленоїди 7, 8, включених послідовно - зустрічно і розміщених на протилежних сторонах ампули. Датчик кута нахилу працює таким чином. При нахилі контрольованого об'єкта на деякий кут відносно площини горизонту, повітряна бульбашка 3 зміщується щодо центрального електрода 6, завдяки чому один з двох електродів 4, 5 починає покриватися рідиною на більшу площу. При цьому контактна площа другого електрода відповідно зменшується. Таким чином, змінюється площа контактної поверхні електродів, що стикаються з рідиною, і, як наслідок, змінюється опір між електродами 4, 6 і 5, 6. При цьому баланс вимірювального моста порушується. Вихідний сигнал після посилення 9 надходить через резистор R3 зворотного зв'язку на соленоїди 7, 8, що створюють силу, яка повертатиме повітряну бульбашку 3 в початкове положення. При цьому напруга на резисторі зворотного зв'язку R3, є вихідним сигналом датчика, змінюється на величину, пропорційну куту нахилу контрольованого об'єкта відносно площини горизонту. Отже, завдяки особливостям виконання датчика кута нахилу забезпечується підвищення точності вимірювання при малих кутах нахилу. Джерела інформації: 1. Патент США №2852646, Serial No. 590,436 16 Claims. (СІ. 201-57), Публикация 16.09.1958 2. Авторское свидетельство Российской Федерации №2330241, кл. G 01 С 9/18, Публикация 27.07.2008, Бюллетень №21. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Датчик кута нахилу, який містить ампулу циліндричної форми, заповнену рідиною з повітряною бульбашкою, два електроди, встановлених симетрично щодо третього - середнього, розташованого на протилежній частині ампули, який відрізняється тим, що додатково містить два соленоїди, розміщених на протилежних сторонах ампули, а рідина в ампулі є магнітною. 1 UA 86016 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
